Fanuc A06B-0075-B203 | Moteur Servo AC Série Beta iS BiS 8/3000 — 1,2 kW, Arbre Droit

Numéro de pièce : A06B-0075-B203

Série : Moteur Servo AC Beta iS (BiS)

Modèle : BiS 8 / 3000

État : Neuf / Reconditionné / Échange Disponible

Présentation

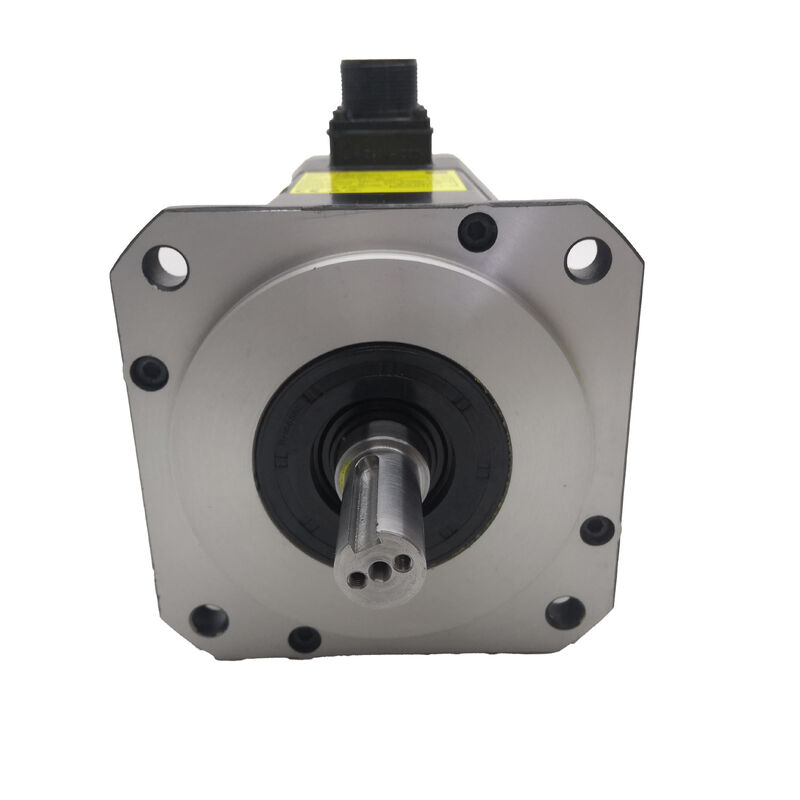

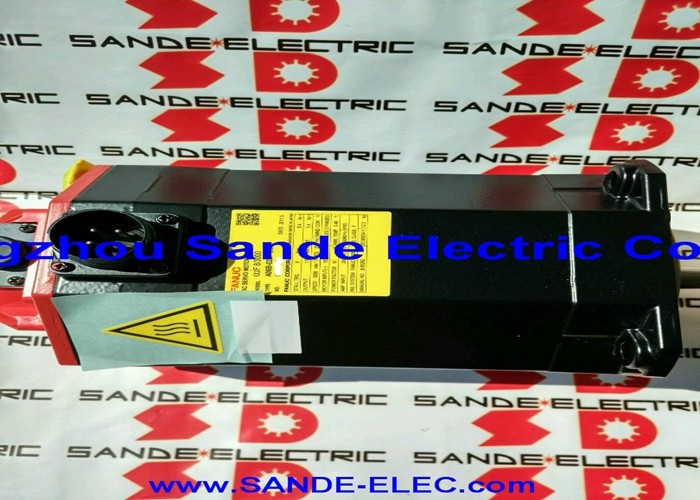

Le Fanuc A06B-0075-B203 est un moteur servo AC compact et à haute vitesse de la série Beta iS de Fanuc — le BiS 8/3000, un moteur à châssis léger conçu pour les applications d'axes CNC où le positionnement de précision, la réponse dynamique rapide et un faible encombrement sont importants.

Produisant 1,2 kW en continu avec un couple de décrochage de 7 Nm et une vitesse maximale de 3 000 tr/min, ce moteur est calibré pour le segment inférieur du spectre des entraînements d'axes — axes secondaires, entraînements de positionnement de sous-axes et le type de fonctions auxiliaires CNC où un servomoteur compact et bien intégré fait son travail silencieusement et de manière fiable sur une longue durée de vie.

La famille BiS a été la réponse pratique de Fanuc à une question réelle de l'industrie : comment fournir aux constructeurs de machines-outils un moteur servo moderne et numériquement intégré qui fonctionne de manière cohérente sans les coûts supplémentaires de la série Alpha iS pour chaque axe de la machine ?

Pour les axes à charge légère où la plage de couple et de vitesse du BiS 8/3000 est appropriée, la réponse est simple. Ce moteur a été installé sur une large gamme de tours CNC, de petits centres d'usinage verticaux et de machines de production multi-axes où les exigences d'entraînement sont bien définies et l'espace d'installation disponible est limité.

Spécifications Clés

Châssis Compact, Puissance Capable

Le 8 dans la désignation du modèle BiS 8/3000 place ce moteur dans la gamme de couple inférieure de la série Beta iS. Ce n'est pas une limitation — c'est une spécification. Un moteur adapté à sa charge fonctionne plus efficacement, génère moins de chaleur et dure plus longtemps qu'une unité surdimensionnée fonctionnant bien en dessous de sa puissance nominale.

Le couple de décrochage de 7 Nm et la puissance continue de 1,2 kW sont dimensionnés pour le pas de la vis à billes et les charges d'inertie typiques des configurations d'axes CNC compacts, et la vitesse maximale de 3 000 tr/min lui confère une réelle flexibilité pour les exigences de positionnement et de vitesse d'avance de coupe.

À une fréquence nominale de 133 Hz, le système d'entraînement génère les conditions électriques dont le moteur a besoin pour atteindre ce plafond de 3 000 tr/min avec une livraison de couple propre.

Cette fréquence est produite en interne par l'amplificateur servo à partir de l'alimentation de 200–230 VCA — la connexion au réseau est une tension industrielle standard, et l'entraînement gère la conversion de fréquence de manière transparente.

Le courant nominal de 4,9 A est modeste par rapport aux plus grandes tailles de châssis BiS, ce qui signifie que les exigences de courant du module amplificateur sont proportionnellement faibles — un point pratique lorsque l'espace de l'armoire d'entraînement ou l'infrastructure électrique est une considération.

Où ce moteur est utilisé

Le A06B-0075-B203 apparaît le plus fréquemment sur les entraînements d'axes légers des petits tours CNC, des centres d'usinage verticaux compacts, des perceuses de coordonnées et des équipements d'électroérosion à fil où les charges d'axe sont constantes et bien dans la plage de fonctionnement continue du moteur.

Il est également utilisé sur les axes auxiliaires de machines plus grandes — tables rotatives à 4ème axe, entraînements Z de sous-broches ou positionnement de contre-pointe — où la demande mécanique est légère mais un contrôle servo précis est toujours requis.

Compte tenu de la large compatibilité de la série BiS avec la gamme d'amplificateurs servo numériques de Fanuc et plusieurs générations de commandes CNC, ce moteur est également utilisé dans les projets de rétrofit où un ancien entraînement d'axe doit être mis à niveau vers les normes actuelles de rétroaction et d'entraînement sans remplacement complet de la commande.

Le BiS 8/3000 est un choix pratique dans ces scénarios lorsque la charge de l'axe est dans la plage.

Compatibilité d'entraînement et de commande

Le A06B-0075-B203 est compatible avec les modules d'amplificateur servo numérique de la série Beta de Fanuc et s'intègre à une large gamme de plateformes de commande CNC Fanuc — y compris les familles 0i-Mate, 0i, 16i, 18i et 21i.

L'amplificateur servo doit être paramétré avec le code de type moteur correct pour le BiS 8/3000 avant que l'axe ne soit utilisé sous charge. L'exactitude du paramètre de type moteur est importante : un réglage incorrect produit un comportement de boucle de vitesse allant d'une performance légèrement dégradée à une instabilité franche, en fonction de l'écart du paramètre par rapport à la spécification réelle du moteur.

Pour les machines qui ont subi des mises à niveau de commande ou d'entraînement depuis leur fabrication d'origine, vérifiez que l'amplificateur servo existant prend en charge l'interface d'encodeur de la série BiS. Les anciennes générations d'entraînements analogiques peuvent ne pas être directement compatibles et peuvent nécessiter une modification de l'interface en plus du moteur.

Encodeur et rétroaction

Le suffixe B203 indique que cette variante utilise l'encodeur Fanuc série BiA 128 — un encodeur absolu série capable de prendre en charge une rétroaction de position haute résolution.

Selon la configuration spécifique de l'entraînement et de la commande avec laquelle il est associé, cet encodeur prend en charge les modes de rétroaction absolus et incrémentiels, offrant ainsi une flexibilité à ce moteur sur une gamme de générations de commandes Fanuc avec une gestion différente de la rétroaction.

Comme pour tous les remplacements de moteurs servo, la spécification de l'encodeur sur l'unité de remplacement doit correspondre à l'original. L'installation d'un moteur avec un type d'encodeur différent — même au sein de la même classe de châssis BiS — peut affecter le comportement de rétention de position absolue, les séquences de mise à zéro et, dans certains cas, la capacité de l'entraînement à reconnaître correctement le moteur au démarrage.

Notes sur l'approvisionnement et l'état

Le A06B-0075-B203 est activement échangé sur le marché des moteurs servo reconditionnés et d'occasion. Lors de l'évaluation d'une unité d'occasion, inspectez soigneusement le connecteur de l'encodeur — c'est statistiquement le point de défaillance le plus courant sur les moteurs de la série BiS ayant une longue histoire de service, et la corrosion des broches du connecteur ou les dommages au câble à la sortie sont faciles à négliger visuellement mais causeront des erreurs de position intermittentes qui sont frustrantes à diagnostiquer sur la machine.

Mesurez la résistance des enroulements triphasés pour l'équilibre, vérifiez la résistance d'isolement à la terre, et faites tourner l'arbre à la main pour confirmer l'état des roulements. Une unité propre, peu utilisée et provenant d'une source réputée devrait bien se tester sur toutes ces vérifications et fonctionner en douceur sur un banc d'essai avant l'installation.

FAQ

Q1 : Avec quel entraînement servo et quelle commande CNC le A06B-0075-B203 fonctionne-t-il ?

Ce moteur est conçu pour être utilisé avec les modules d'amplificateur servo numérique de la série Beta de Fanuc. Il est compatible avec les plateformes de commande CNC Fanuc, y compris les familles 0i-Mate, 0i, 16i, 18i et 21i. Avant la mise en service, le paramètre de type moteur de l'amplificateur servo doit être réglé pour correspondre à la spécification du BiS 8/3000.

Un code de type moteur incorrect est l'une des sources les plus courantes d'instabilité de l'axe après un remplacement de moteur et doit toujours être vérifié avant le premier mouvement de l'axe.

Q2 : Que signifie le couple de décrochage de 7 Nm pour la sélection de l'axe ?

Le couple de décrochage est le couple de sortie maximal du moteur à vitesse nulle — la force de pointe disponible pour l'accélération de l'axe à partir de l'arrêt et pour maintenir la position contre une charge appliquée. Il est distinct du couple nominal continu, qui reflète la limite thermique pour un fonctionnement soutenu.

Lors de la sélection d'un moteur pour un axe, le couple de décrochage est le chiffre qui détermine si le moteur peut accélérer l'inertie mécanique combinée de l'axe dans le temps de cycle requis. Pour les axes où le BiS 8/3000 est un choix approprié, 7 Nm sont suffisants ; pour des charges plus lourdes, un moteur BiS ou Alpha iS de plus grande taille devrait être évalué.

Q3 : 1,2 kW est-il suffisant pour un axe d'usinage CNC principal ?

Cela dépend de la machine et de l'axe. Sur les tours CNC compacts et les petits centres d'usinage verticaux où la masse en mouvement est légère et les forces de coupe modérées, 1,2 kW est tout à fait approprié pour les entraînements d'axes X et Z principaux.

Sur les machines plus grandes avec des chariots plus lourds, des tables de travail ou des exigences de coupe agressives, un moteur de puissance supérieure serait la spécification correcte. Adapter le moteur à la charge réelle de l'axe — et non simplement utiliser le moteur le plus puissant disponible — est l'approche d'ingénierie correcte.

Q4 : Quelle est la différence entre le A06B-0075-B203 et les autres variantes de la série A06B-0075 ?

La famille A06B-0075 partage le même châssis moteur BiS 8 et les mêmes spécifications de base entre les variantes. Le suffixe (B103, B203, B303, etc.) indique généralement des différences dans le type d'encodeur, la configuration du frein ou la spécification de l'arbre.

La variante B203 utilise un type d'encodeur spécifique et n'a pas de frein intégré. Avant de comparer avec un autre suffixe, confirmez que le type d'encodeur, la configuration de l'arbre et l'état du frein correspondent aux exigences de la machine — les différences fonctionnelles entre les variantes de suffixe peuvent causer des problèmes de compatibilité si elles sont substituées sans vérification.

Q5 : Quelles étapes d'inspection sont les plus importantes pour un A06B-0075-B203 d'occasion ?

Priorisez le connecteur de l'encodeur et la sortie du câble — la contamination ou la corrosion à cet endroit est la cause la plus fréquente de défauts de rétroaction de position sur les moteurs de la série BiS d'occasion. Ensuite, mesurez la résistance des enroulements triphasés pour l'équilibre entre toutes les phases et vérifiez la résistance d'isolement à la terre (un moteur sain affiche bien plus de 1 MΩ).

Faites tourner l'arbre à la main pour évaluer l'état des roulements — une rugosité ou une résistance indique une usure des roulements. Pour toute unité dont l'historique de service est inconnu, un test complet sur banc, y compris la vérification du signal de l'encodeur et un essai à vide jusqu'à 3 000 tr/min, est la norme appropriée avant la réinstallation dans une machine de production.
