A06B-0126-B077 Fanuc Servo moteur à courant alternatif A06B0126B077 AO6B-OI26-BO77

Fanuc A06B-0126-B077 | Série ALPHA Servomoteur AC aC6/2000 — 0,6 kW, arbre conique, encodeur I64

Numéro de pièce : A06B-0126-B077

Série : Servomoteur AC ALPHA

Modèle : aC6 / 2000

Statut : Arrêté par le fabricant — Stock reconditionné et excédentaire disponible

État : Reconditionné / Échange / Excédentaire

Présentation

Le Fanuc A06B-0126-B077 est un servomoteur AC compact de la série ALPHA — modèle aC6/2000 — conçu pour les entraînements d'axes plus légers et les fonctions de positionnement auxiliaires des machines-outils CNC de petite à moyenne taille. Avec une puissance nominale de 0,6 kW, un couple de décrochage de 6 Nm, une vitesse maximale de 2 000 tr/min et un courant continu de 3,6 A, il s'agit de l'un des moteurs les moins puissants de la famille ALPHA de milieu de gamme.

Ce qui lui manque en puissance brute, il le compense par sa précision et sa fiabilité au quotidien — les qualités qui comptent le plus sur le type d'axes secondaires, de mécanismes d'indexation et d'entraînements de positionnement compacts où il était couramment installé.

Pesant 13 kg et doté d'un arbre conique de la série ALPHA avec un codeur incrémental I64, l'aC6/2000 était une présence familière sur les machines-outils de sa génération.

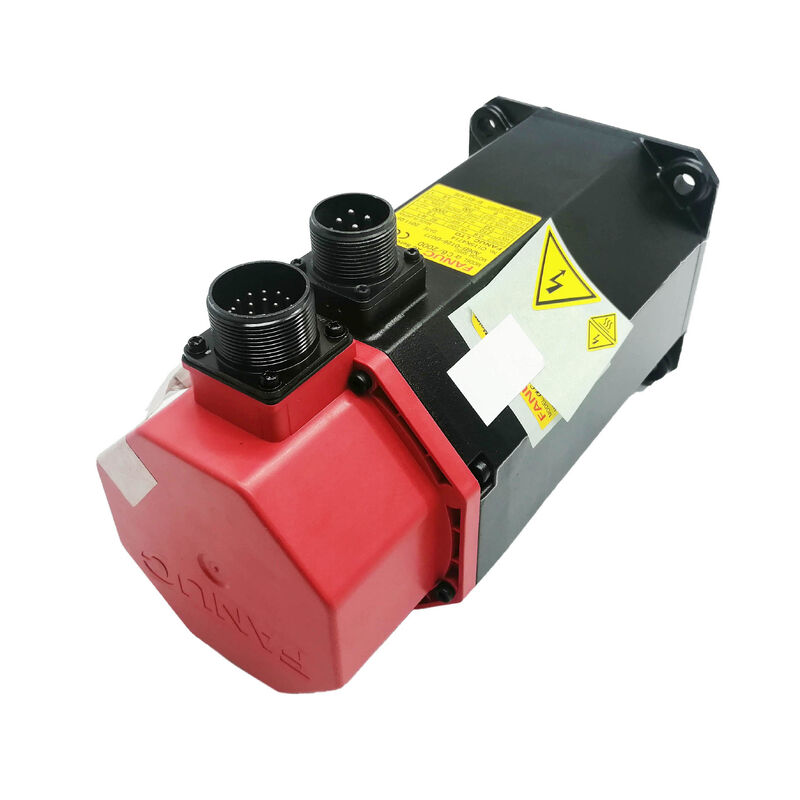

Le capuchon d'extrémité rouge l'identifie comme appartenant à la série ALPHA — une génération de produits dont la base installée reste active dans les ateliers et les installations de production où les machines éprouvées continuent de fonctionner longtemps après que les moteurs qui les entraînent ont quitté le catalogue actif de Fanuc. Ce moteur est arrêté, mais la demande de remplacement continue, et le marché du reconditionné et de l'excédentaire pour le A06B-0126-B077 reflète cette réalité persistante.

Spécifications clés

0,6 kW avec 6 Nm de couple de décrochage — L'aC6/2000 en contexte

La puissance de 0,6 kW et le couple de décrochage de 6 Nm placent l'aC6/2000 à un point précis de la gamme ALPHA. Le couple de décrochage est le même que celui des variantes A6/2000 (A06B-0127-B077) et A6/3000 (A06B-0128-B077) — 6 Nm est la classe de couple.

Ce qui change entre ces variantes, c'est le plafond de vitesse et les caractéristiques électriques associées : l'aC6/2000 fonctionne jusqu'à 2 000 tr/min à une tension et un courant de fonctionnement inférieurs à ceux des variantes à plus haute vitesse, ce qui produit une puissance continue différente à couple de décrochage égal.

Ce n'est pas un compromis — c'est un choix de conception.

Un moteur de 0,6 kW avec un couple de décrochage de 6 Nm et un plafond de 2 000 tr/min est dimensionné pour des axes qui fonctionnent à des vitesses faibles à modérées sous une charge constante mais modeste.

L'amplificateur servo entraînant ce moteur gère des demandes de courant plus faibles, le moteur fonctionne avec plus de marge thermique par rapport à son courant nominal, et le système d'entraînement d'axe global fonctionne dans ses limites sans contrainte — à condition que les charges de l'application correspondent aux capacités du moteur.

Sur les centres d'usinage compacts, les perceuses et les tours multi-axes où l'aC6/2000 était installé, ce moteur gérait les axes secondaires — positionnement rotatif de quatrième axe, entraînements de contre-pointe, mécanismes de magasin d'outils et fonctions d'axe secondaire — où la combinaison de la vitesse de 2 000 tr/min et du couple de 6 Nm était la spécification appropriée pour la charge mécanique et le taux de cycle impliqués.

Arbre conique — Connexion de précision dans un boîtier compact

Malgré la puissance modeste du moteur, l'arbre conique spécifie une géométrie de couplage de précision qui le place dans la même catégorie de conception que les variantes à arbre conique plus grandes de la famille ALPHA.

Le profil conique de l'arbre centre automatiquement le composant entraîné — moyeu de couplage, poulie ou entrée de boîte de vitesses — de manière concentrique sur l'axe de l'arbre. L'ajustement par interférence qu'il crée est plus constant et plus résistant à l'accumulation d'excentricité sur une longue durée de vie que les arrangements d'arbre droit à simple serrage.

À 0,6 kW et 6 Nm, l'arbre conique n'est pas nécessaire pour supporter le couple — les accouplements à serrage gèrent facilement les couples plus faibles.

Sa présence reflète les exigences de précision des applications d'axes que ce moteur desservait : axes de positionnement compacts où le faux-rond de l'arbre affecte la répétabilité du positionnement, et où la géométrie auto-centrante du cône élimine une variable qui nécessiterait autrement un alignement minutieux à chaque intervention de maintenance.

Le système de suffixes de sous-variantes au sein de la famille B077 indique différentes sous-spécifications : le #7000 est un arbre conique simple, tandis que le suffixe #7075 indique la version étanche IP67 du même moteur avec le même arbre conique. Confirmer quelle sous-variante est installée avant de rechercher un remplacement évite un décalage mécanique au niveau de l'interface de couplage.

Codeur à impulsions I64

L'I64 fournit 64 000 impulsions de position par tour d'arbre — le retour incrémental standard pour l'architecture d'axe de la série ALPHA.

À 2 000 tr/min, l'encodeur génère 2,13 millions d'impulsions par seconde, alimentant les boucles de contrôle de vitesse et de position de l'amplificateur servo ALPHA avec la résolution nécessaire pour une régulation précise du débit et un contrôle précis des points d'extrémité de position sur toute la plage de vitesse de fonctionnement.

Le fonctionnement incrémental signifie que la machine établit la position absolue de l'axe à chaque démarrage par une séquence de mise à zéro.

Sur les types de machines compactes qui utilisaient l'aC6/2000, la mise à zéro est généralement rapide — un court déplacement vers une position de référence sur un axe secondaire prend quelques secondes, pas des minutes — et c'est une partie routinière de la séquence de démarrage qui fonctionne sans problème lorsque l'encodeur et le commutateur de référence sont en bon état.

Sur les moteurs d'occasion avec une longue histoire de service, le connecteur de l'encodeur et sa sortie de câble sont les composants les plus exposés à la dégradation.

À 13 kg, ce moteur est plus léger que beaucoup d'autres de la série, mais l'exposition de l'encodeur à l'environnement opérationnel — humidité, cycles de température, contact accidentel lors de la maintenance — suit le même schéma de défaillance que sur les moteurs plus gros. L'inspection du connecteur et la vérification du signal restent les contrôles prioritaires avant l'installation.

Compatibilité d'entraînement et de contrôle

D'après la documentation d'appariement des amplificateurs FANUC ALPHA, la série de moteurs A06B-0126 s'associe aux amplificateurs de la série SVM dans les familles SVM2-12/20, SVM2-20/20, SVM3-12/12/20, SVM3-12/20/20 et SVM3-20/20/20 — les modules de classe de courant plus légers appropriés pour le courant de fonctionnement continu de 3,6 A de ce moteur. Il s'intègre aux plateformes de contrôle CNC Fanuc, y compris les séries 0, 0i, 15, 16, 18 et 21.

Le paramètre de type de moteur de l'amplificateur servo doit être réglé sur le code correct pour l'aC6/2000 avant le fonctionnement de l'axe.

À cette classe de courant, un paramètre de type de moteur incorrectement configuré produit les mêmes conséquences que sur les moteurs plus gros — réglage incorrect de la boucle de vitesse, mauvais réglages de limite de courant et erreurs d'échelle de vitesse — juste à une échelle de puissance inférieure où le défaut peut être moins spectaculaire mais tout aussi présent.

Statut d'arrêt et argument en faveur du reconditionnement

L'arrêt par Fanuc du A06B-0126-B077 fait partie du cycle de vie normal d'une série de moteurs qui a fait son temps. L'aC6/2000 est hors catalogue depuis des années, mais les machines qu'il desservait n'ont pas cessé de fonctionner.

La communauté de réparation familière avec les moteurs de la série ALPHA traite l'aC6/2000 de manière routinière — à 13 kg, c'est l'un des moteurs de la série ALPHA les plus faciles à manipuler en atelier, et les modes de défaillance courants (roulements, connecteur d'encodeur, isolation des enroulements après exposition au liquide de refroidissement) sont bien compris et réparables.

Pour les installations qui entretiennent des machines avec l'aC6/2000, la voie du remplacement reconditionné est généralement le retour à la production le plus rapide et le plus rentable.

Une unité bien reconditionnée provenant d'un atelier spécialisé en réparation de servomoteurs — avec remplacement documenté des roulements, test des enroulements, vérification de l'encodeur et test de fonctionnement — est un remplacement direct qui restaure l'axe aux spécifications d'origine sans la modification de la machine qu'une substitution de moteur intergénérationnelle nécessiterait.

FAQ

Q1 : Quelle est la différence entre le A06B-0126-B077 et le A06B-0127-B077 dans la même classe de couple ?

Les deux moteurs ont un couple de décrochage de 6 Nm et un arbre conique, et tous deux fonctionnent jusqu'à 2 000 tr/min. Le A06B-0126-B077 est évalué à 0,6 kW en continu et consomme 3,6 A ; le A06B-0127-B077 est évalué à 1,0 kW et consomme 4,6 A.

La puissance continue plus élevée du B077/0127 reflète une conception d'enroulement différente qui délivre plus de puissance à la vitesse nominale tout en maintenant le même couple de décrochage. Ils ne sont pas interchangeables — les paramètres de type de moteur et les calibres de courant de l'amplificateur servo diffèrent. Vérifiez le numéro de pièce exact sur la plaque signalétique de la machine avant de rechercher un remplacement.

Q2 : Quels modules d'amplificateur servo sont compatibles avec le A06B-0126-B077 ?

Ce moteur est compatible avec les modules SVM de la série Fanuc ALPHA de la classe de courant 20 — SVM2-12/20, SVM2-20/20, SVM3-12/12/20, SVM3-20/20/20 et configurations associées. L'amplificateur doit être paramétré avec le code de type moteur pour l'aC6/2000.

Compte tenu de l'âge de la machine, confirmez que l'interface d'encodeur de l'amplificateur installé prend en charge le codeur incrémental I64 avant d'installer un moteur de remplacement. Une configuration d'interface d'encodeur incompatible produira des codes d'alarme d'encodeur au démarrage.

Q3 : Ce moteur est arrêté — une substitution intergénérationnelle des séries Alpha i ou Beta i est-elle pratique ?

Techniquement possible mais pas simple. Les moteurs de génération actuelle dans la même classe de couple utilisent des brochages de connecteur différents, des protocoles d'encodeur différents et nécessitent des types d'amplificateurs servo différents.

Une substitution intergénérationnelle nécessite une vérification du montage mécanique, de nouveaux câblages et généralement une mise à niveau de l'amplificateur d'entraînement en plus du moteur.

Pour un seul moteur défaillant sur une machine par ailleurs fonctionnelle, l'acquisition d'un A06B-0126-B077 reconditionné est la voie la moins perturbatrice et restaure l'axe aux spécifications d'origine de la machine sans travail d'ingénierie supplémentaire.

Q4 : Quelle est la signification de la sous-variante #7075 par rapport au #7000 standard ?

Le #7000 est la configuration standard de l'arbre conique avec la spécification d'étanchéité par défaut du moteur. Le #7075 est une variante étanche du même moteur, offrant une protection contre l'infiltration IP67 pour les installations où l'exposition aux liquides de refroidissement à l'emplacement du moteur est une préoccupation.

Électriquement et mécaniquement, ils sont identiques — la différence réside dans l'étanchéité du boîtier. Si le moteur installé est un #7075, le remplacement doit correspondre pour maintenir la protection environnementale à cet emplacement d'axe.

Q5 : Que faut-il vérifier lors de l'évaluation d'un A06B-0126-B077 d'occasion ?

Commencez par la surface de l'arbre conique — inspectez les rayures, le fretting ou les dommages dus à un retrait antérieur incorrect. Les dommages à la surface conique compromettent l'ajustement par interférence et ne peuvent pas être réparés sur site. Vérifiez le connecteur de l'encodeur I64 pour les broches corrodées et la sortie du câble pour les dommages.

Mesurez la résistance des enroulements triphasés pour l'équilibre des phases et vérifiez la résistance d'isolement à la terre — à 13 kg, ce moteur est facile à manipuler lors de l'inspection.

Faites tourner l'arbre à la main pour vérifier l'état des roulements. Un test de fonctionnement à 2 000 tr/min avec vérification du signal de l'encodeur sur un amplificateur Fanuc ALPHA est la norme correcte avant que ce moteur ne retourne en service de production.
