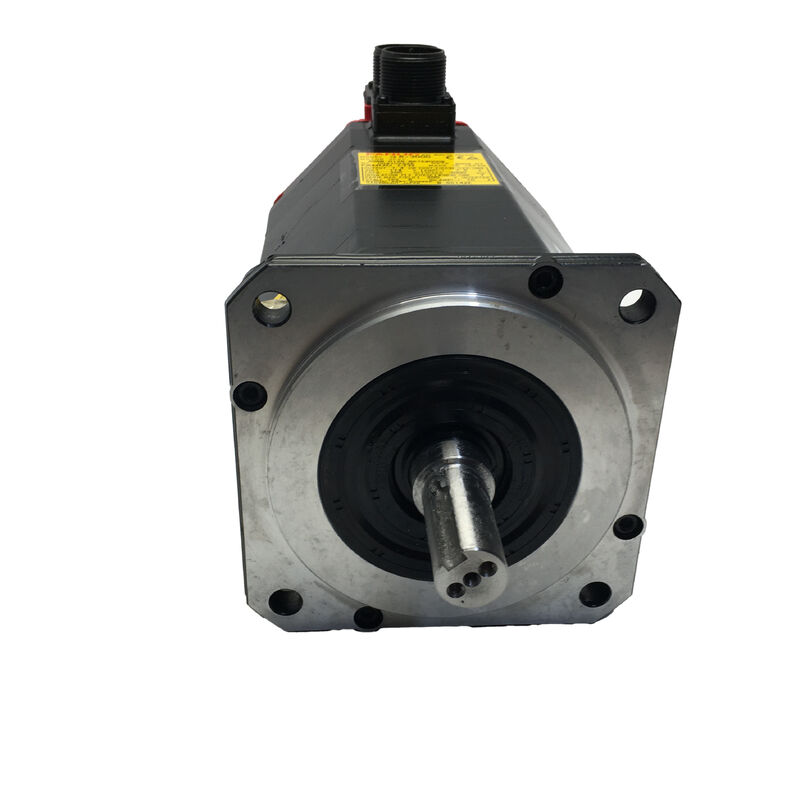

A06B-0128-B077 Fanuc Servo moteur CA A06B0128B077 AO6B-OI28-BO77

Fanuc A06B-0128-B077 | Moteur servo AC série ALPHA A6/3000 — 1,4 kW, arbre conique, encodeur I64, IP67

Numéro de pièce : A06B-0128-B077

Série : Moteur servo AC ALPHA

Modèle : A6 / 3000

Statut : Arrêté par le fabricant — Stock reconditionné et excédentaire disponible

État : Reconditionné / Excédentaire

Présentation

Le Fanuc A06B-0128-B077 est un moteur servo AC compact et à haute vitesse de la série ALPHA — modèle A6/3000 — de la génération éprouvée de moteurs à capuchon rouge de Fanuc, qui a servi l'industrie des machines-outils CNC pendant des décennies d'utilisation quotidienne productive.

Avec une puissance nominale de 1,4 kW et un couple de blocage de 6 Nm, fonctionnant jusqu'à 3 000 tr/min sur une alimentation triphasée de 114 V à 200 Hz et consommant 7,5 A en continu, il s'agit d'un moteur au cadre intentionnellement léger, conçu pour les axes auxiliaires et les entraînements de positionnement secondaires des machines-outils CNC de petite et moyenne taille.

Deux caractéristiques physiques définissent cette variante au sein de la famille A6/3000 : l'arbre conique et l'étanchéité IP67.

L'arbre conique crée un ajustement par interférence auto-centrant avec le composant entraîné — un choix de conception fait pour la précision, la répétabilité et la transmission fiable du couple sous le profil de charge et de cycle pour lesquels ce moteur a été spécifié.

L'étanchéité d'usine IP67 prolonge la durée de vie dans les environnements riches en liquide de coupe où fonctionnent les moteurs servo des machines-outils, protégeant les cavités de roulement et le bobinage de la brume et de l'exposition aux fluides qui raccourcissent la durée de vie des boîtiers de moindre indice.

Fanuc a arrêté ce modèle. Les moteurs ALPHA A6/3000 sont bien représentés sur le marché du reconditionnement et de l'excédent, et les machines construites autour d'eux continuent de fonctionner dans les ateliers et les installations qui n'ont aucune raison immédiate de retirer un équipement qui produit encore des pièces de manière fiable.

Spécifications clés

Où se situe le A6/3000 dans la gamme ALPHA

La désignation A6 marque ce moteur à l'extrémité de couple inférieur de la famille de taille moyenne ALPHA — 6 Nm de couple de blocage par rapport aux 12 Nm des moteurs AC12 et aux 22 Nm de la famille AC22. Le plafond de 3 000 tr/min le place à l'extrémité haute vitesse dans sa classe de couple.

Cette combinaison définit une niche d'application : des entraînements de positionnement rapides et à faible charge où le temps de cycle sur des charges mécaniques modérées est plus important que la force de sortie soutenue.

Sur les machines-outils que ce moteur a servies, le A6/3000 gérait généralement les axes auxiliaires — tables rotatives de quatrième axe sur les centres d'usinage, positionnement de contre-pointe sur les tours compacts, entraînements d'indexation de chargeurs d'outils et fonctions de positionnement secondaires où l'axe servo déplace un mécanisme relativement léger rapidement et avec précision sur une base à cycle élevé.

La puissance nominale de 3 000 tr/min, associée à une vis à billes ou à un engrenage approprié, offre la vitesse de déplacement dont ces applications ont besoin sans nécessiter un cadre de moteur plus grand et plus lourd.

La fréquence électrique de 200 Hz reflète la conception à haute vitesse de ce moteur.

L'amplificateur servo ALPHA génère cette fréquence à partir d'une alimentation secteur standard de 200 à 230 V CA, produisant la tension de fonctionnement du moteur de 114 V via son bus CC interne et son étage onduleur. Ceci est transparent pour l'installation de la machine — la connexion pertinente au niveau de l'armoire de commande est l'alimentation CA standard, pas la fréquence moteur de 200 Hz.

Arbre conique — Ajustement de précision par conception

L'arbre conique est la caractéristique mécanique déterminante du A06B-0128-B077, et il sépare cette variante des versions à arbre droit au sein de la même famille A6/3000.

Le profil conique rectifié avec précision de l'arbre s'engage avec un alésage conique correspondant dans le moyeu de couplage, la poulie ou le composant entraîné, produisant un ajustement par interférence auto-centrant qui positionne l'élément entraîné de manière concentrique par rapport à l'axe de l'arbre sans dépendre uniquement des clavettes ou de la force de serrage.

L'ajustement est complété par une clavette usinée dans le cône — la clavette assure un engagement rotationnel positif qui empêche le moyeu de tourner sur le cône sous des charges de choc ou des inversions de direction, tandis que la géométrie du cône assure que le moyeu est centré à chaque installation.

Cette combinaison est typique sur les axes de précision où le faux-rond de l'arbre affecterait la précision du positionnement ou la qualité de la finition de surface, et sur les entraînements dont le profil de couple comprend des changements de direction fréquents que les accouplements d'arbre lisses pourraient ne pas supporter de manière constante sur de longs intervalles de service.

La conséquence pratique au moment du remplacement est que le composant entraîné — quel que soit celui monté sur le cône — doit être retiré avec un extracteur de cône approprié plutôt que d'être retiré avec des outils à percussion. Le rayage de la surface conique lors du retrait dégrade la géométrie de l'ajustement par interférence lors de la réinstallation, ce qui produit un faux-rond de l'arbre qui se manifeste par des vibrations ou une erreur de positionnement de l'axe pendant le fonctionnement.

C'est un résultat de réparation qui aurait été évité par des outils et des procédures appropriés, et c'est l'une des constatations les plus courantes sur les moteurs A6/3000 retournés pour service après maintenance sur site.

Codeur à impulsions I64 — Rétroaction incrémentale

L'I64 est l'encodeur incrémental de Fanuc à 64 000 impulsions par révolution, intégré à l'arrière du boîtier du moteur. Il fournit les signaux de rétroaction de position et de vitesse que l'amplificateur servo ALPHA utilise pour fermer les boucles de commande afin d'assurer un positionnement précis de l'axe et une régulation de la vitesse d'avance.

À 3 000 tr/min, l'encodeur génère 3,2 millions d'impulsions par seconde — la densité de rétroaction qui prend en charge un contrôle de vitesse fluide et une précision d'extrémité de position précise sur toute la plage de vitesse du moteur.

Le fonctionnement incrémental signifie que la position absolue de l'axe est rétablie par une séquence de retour à l'origine à chaque démarrage de la machine.

La commande numérique entraîne l'axe à sa position de référence, lit l'impulsion de marque de l'encodeur, et le compteur de position est réglé à partir de cette référence pour le reste du quart de travail. Pour les axes auxiliaires et secondaires que ce moteur dessert généralement, le retour à l'origine est une partie brève et routinière de la séquence de démarrage.

Sur les moteurs ayant de longs historiques de service, le connecteur de l'encodeur et sa sortie de câble sont statistiquement les composants les plus vulnérables.

La qualité de la connexion se dégrade lentement — en raison de l'humidité, des cycles thermiques dans l'environnement de l'armoire, ou d'un contact physique lors d'une maintenance précédente — et la sortie intermittente résultante de l'encodeur peut prendre du temps à identifier lorsque le défaut ne produit pas un schéma d'alarme cohérent.

Étanchéité IP67

L'indice IP67 sur le A06B-0128-B077 est standard d'usine — pas une addition après-vente. Le boîtier du moteur, le joint d'arbre, les entrées de câble et le corps de l'encodeur sont tous construits et certifiés comme un ensemble IP67, classé pour une immersion temporaire jusqu'à un mètre pendant 30 minutes.

Dans un environnement de machine-outil, IP67 signifie que le moteur est protégé de manière fiable contre les projections de liquide de coupe, l'accumulation de brouillard et le contact direct avec les fluides lors des opérations de coupe, du chargement des pièces et du nettoyage de routine de la machine.

À la classe de puissance A6/3000, le moteur est généralement installé dans des positions plus proches de la zone de coupe que les moteurs d'axe plus grands — les tables rotatives, les changeurs d'outils et les mécanismes compacts similaires sont souvent situés dans des zones avec une exposition plus importante aux liquides de coupe par rapport à leur taille.

L'indice IP67 sur un moteur de cette taille n'est donc pas une surspécification conservatrice — il correspond de manière appropriée à la réalité environnementale de l'endroit où le A6/3000 fonctionne réellement.

Compatibilité d'entraînement et de commande

Le A06B-0128-B077 est compatible avec les modules d'amplificateur servo SVM de la série ALPHA de Fanuc. D'après la documentation d'appariement des amplificateurs GE Fanuc, la série de moteurs A06B-0128 (qui comprend le B077) est associée aux classes d'amplificateurs SVM1-80 et SVU1-80.

Il s'intègre aux plateformes de commande CNC Fanuc qui étaient standard pendant la période de production de ce moteur — Séries 0, 0i, 15, 16, 18 et 21. L'amplificateur servo doit être paramétré avec le code de type moteur pour le A6/3000 avant le fonctionnement de l'axe.

FAQ

Q1 : Qu'est-ce que l'arbre conique de ce moteur, et pourquoi est-il important pour l'installation et le remplacement ?

L'arbre conique est un profil d'arbre conique rectifié avec précision qui crée un ajustement par interférence auto-centrant avec le composant entraîné. Il positionne le moyeu de couplage ou la poulie de manière concentrique sans dépendre uniquement du serrage de l'arbre, et la clavette intégrée assure un engagement rotationnel positif.

Au moment du remplacement, le composant entraîné doit être retiré à l'aide d'un extracteur de cône approprié — pas d'outils à percussion — pour éviter de rayer la surface conique. Un cône rayé produit un faux-rond de l'arbre qui provoque des vibrations et des erreurs de positionnement en service. Vérifiez que le moteur de remplacement porte la même spécification d'arbre conique avant de commander.

Q2 : Quel amplificateur servo doit être associé au A06B-0128-B077 ?

La série ALPHA A6/3000 nécessite un module d'amplificateur servo SVM ou SVU de la série ALPHA de la classe SVM1-80 ou SVU1-80, associé aux commandes CNC Fanuc, y compris les séries 0, 0i, 15, 16, 18 et 21. Le variateur servo doit être paramétré avec le code de type moteur pour le A6/3000 avant que l'axe ne soit utilisé sous charge.

Un paramètre de type moteur incorrect affecte le réglage de la boucle de vitesse, les limites de courant et l'échelle de vitesse — tout cela doit être correct avant le premier cycle de production.

Q3 : Le moteur est arrêté — peut-il être remplacé par un moteur Fanuc actuel ?

Une substitution intergénérationnelle est techniquement possible mais nécessite plus qu'un simple échange de moteur. Les dimensions de montage, la géométrie de l'arbre, les brochages des connecteurs et l'interface de l'encodeur diffèrent entre les familles de moteurs ALPHA et de génération actuelle.

L'amplificateur servo doit généralement être remplacé ou reconfiguré en même temps que le moteur. Pour un seul moteur défaillant sur une machine par ailleurs fonctionnelle, l'approvisionnement d'un A06B-0128-B077 reconditionné et le retour de l'axe aux spécifications d'origine est généralement la voie la plus rapide et la moins risquée pour reprendre la production.

Q4 : Quelle est la différence entre les variantes B077 et B177 de la famille A6/3000 ?

Les B077 et B177 partagent la même puissance de 1,4 kW, le même couple de blocage de 6 Nm, la même spécification électrique 114 V / 200 Hz / 7,5 A, le même arbre conique, le même encodeur I64 et la même étanchéité IP67. La seule différence est le frein : le B077 n'a pas de frein intégré, tandis que le B177 est équipé d'un frein électromagnétique à ressort.

La variante avec frein est utilisée lorsque la rétention mécanique de la position est requise lorsque le servo est inactif — généralement les axes verticaux ou les mécanismes chargés par gravité. Pour les axes horizontaux où le variateur servo assure le maintien de la position par couple actif, la variante sans frein B077 est la spécification correcte.

Q5 : Quels sont les contrôles les plus importants lors de l'évaluation d'un A06B-0128-B077 d'occasion ?

Commencez par la surface de l'arbre conique — inspectez soigneusement les marques de frottement, les rayures ou les dommages dus à un retrait antérieur incorrect. Les dommages à la surface conique compromettent l'ajustement par interférence et ne peuvent pas être réparés sur site sans rectification spécialisée de l'arbre.

Inspectez ensuite le connecteur de l'encodeur I64 pour les broches corrodées ou pliées et la sortie du câble pour les frottements ou les dommages. Mesurez la résistance des enroulements triphasés pour l'équilibre et vérifiez la résistance d'isolement à la terre. Faites tourner l'arbre à la main pour évaluer l'état des roulements.

Un essai sur banc jusqu'à 3 000 tr/min avec vérification de la sortie de l'encodeur sur un variateur ALPHA Fanuc est le contrôle final correct avant que le moteur ne retourne sur un axe de production.
