A06B-0141-B077 Fanuc Servo moteur à courant alternatif A06B0141B077 AO6B-OI4I-BO77

Fanuc A06B-0141-B077 | Série ALPHA Servomoteur AC aC12/2000 — 2,1 kW, Arbre droit, Encodeur aI64

Numéro de pièce : A06B-0141-B077

Série : Servomoteur AC ALPHA

Modèle : aC12 / 2000

Statut : Arrêté par le fabricant — Stock reconditionné et excédentaire disponible

État : Reconditionné / Échange / Excédentaire

Présentation

Le Fanuc A06B-0141-B077 est un servomoteur AC de 2,1 kW de la série ALPHA de Fanuc — modèle aC12/2000 — la variante à arbre droit simple, sans frein, avec encodeur incrémental, équipée du codeur d'impulsions aI64K. Fonctionnant à 2 000 tr/min sous 155 V triphasé, 133 Hz, consommant 8,8 A en continu, il appartient à l'une des générations de servomoteurs les plus déployées dans l'histoire de la fabrication de machines-outils CNC.

Le capuchon d'extrémité rouge est l'identifiant visuel de cette génération ALPHA, et l'aC12/2000 était un cheval de bataille de production sur les centres d'usinage de petite à moyenne taille, les tours et les plateformes multi-axes pendant la période où le système servo ALPHA de Fanuc était la norme de l'industrie pour cette classe de machines.

La description originale indique 257 V et 2,5 A aux côtés de la fréquence de 133 Hz — ceux-ci correspondent à la tension de force contre-électromotrice à circuit ouvert du moteur et au courant de fonctionnement à vide caractéristique, qui apparaissent sur certaines plaques signalétiques de moteur et listes MRO aux côtés des paramètres de fonctionnement nominal.

Les principaux paramètres de fonctionnement de ce moteur sont 155 V, 8,8 A et 133 Hz à 2 000 tr/min — les valeurs que l'amplificateur servo génère à partir d'une alimentation secteur de 200 à 230 V AC.

Fanuc a arrêté ce moteur. L'aC12/2000 a bien servi sa base installée, et bon nombre de ces machines restent en production active.

Pour les installations qui les maintiennent, une source fiable d'unités de remplacement testées reste une exigence de maintenance de routine.

Spécifications clés

L'aC12/2000 dans la famille de moteurs ALPHA

La désignation aC12 reflète la nomenclature de classe de couple de Fanuc pour ce moteur — 12 Nm de couple continu — et le 2000 indique sa plage de vitesse maximale. Au sein de la série ALPHA qui a précédé les générations Alpha i et Beta i, l'aC12/2000 occupait la position intermédiaire : plus performant que les moteurs aC3 et aC6 utilisés sur les axes auxiliaires plus légers, moins exigeant en capacité de courant de l'amplificateur servo que les unités aC22 et aC30 utilisées sur les entraînements de chariot et de table plus lourds.

Ce positionnement a fait de l'aC12/2000 la spécification par défaut pour les axes d'avance principaux d'une large gamme de machines-outils — axes X, Y et Z sur les centres d'usinage verticaux compacts à moyens, et les axes principaux X et Z sur les tours de production où la masse en mouvement et les exigences de force de coupe se situaient confortablement dans les paramètres continus de ce moteur.

Il fonctionnait à froid, fonctionnait de manière fiable sur de longs intervalles de service et nécessitait une attention minimale lorsque l'environnement d'installation était approprié et que l'amplificateur servo était correctement paramétré.

À 2 000 tr/min et 2,1 kW, le moteur offre des vitesses de déplacement rapide adéquates grâce aux arrangements typiques de vis à billes et maintient les vitesses d'avance programmées sous des charges de coupe réelles sans la chasse de la boucle de vitesse qui apparaît lorsqu'un moteur fonctionne près de sa limite de couple continu.

La valeur de 12 Nm est la puissance nominale continue — le couple de pointe est considérablement plus élevé pendant l'accélération de l'axe, fournissant le comportement de positionnement réactif dont dépend la productivité de l'usinage CNC.

Arbre droit et variantes d'arbre

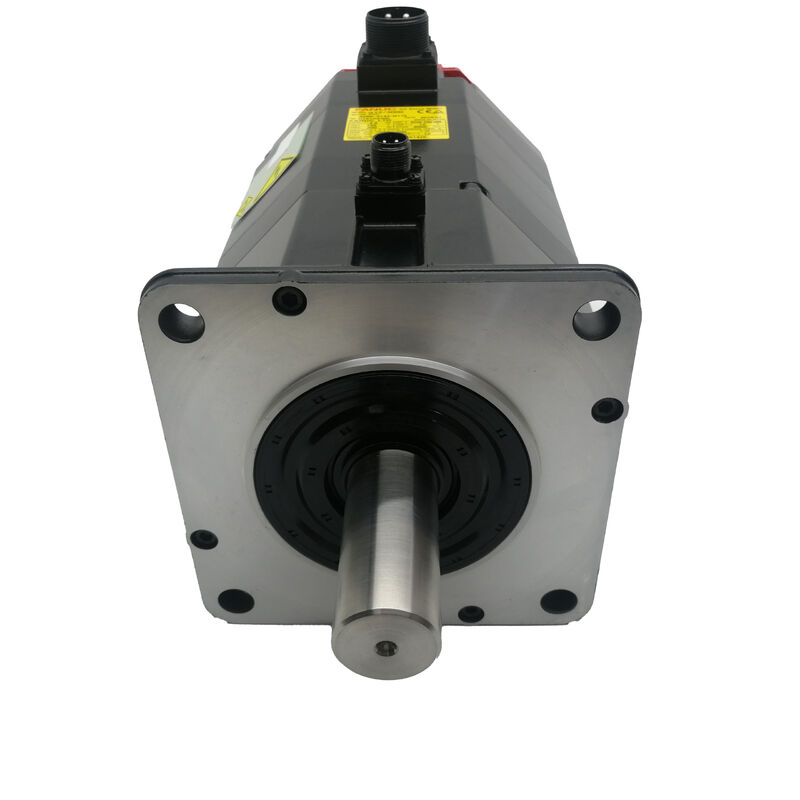

L'arbre droit lisse de l'A06B-0141-B077 utilise la force de serrage de l'accouplement pour la transmission du couple — aucune clavette ne fournit d'engagement mécanique supplémentaire. Pour les niveaux de couple continus que ce moteur génère en fonctionnement normal de l'axe CNC, un accouplement servo de précision correctement spécifié et correctement serré supporte la charge de manière fiable pendant la durée de vie du moteur.

Deux sous-variantes d'arbre existent dans la spécification B077 : l'arbre droit lisse #7000 (sans clavette) et l'arbre droit rainuré #7008 (rainure usinée dans l'arbre).

Les deux portent la même spécification électrique et le même encodeur aI64K — l'usinage de l'arbre est la seule différence. Les machines construites autour de la variante à arbre lisse ont des moyeux d'accouplement avec des alésages lisses ; les machines nécessitant la variante rainurée ont des moyeux avec des alésages rainurés. Confirmer quelle sous-variante est installée avant de commander un remplacement évite l'incompatibilité d'accouplement qui est l'un des problèmes d'installation les plus frustrants à découvrir après la livraison.

Encodeur aI64K — Codeur d'impulsions incrémental

L'aI64K est un encodeur incrémental de 64 000 impulsions par révolution intégré à l'arrière du moteur. À 2 000 tr/min, il génère 2,13 millions d'impulsions par seconde — la densité de retour que l'amplificateur servo ALPHA utilise pour fermer les boucles de vitesse et de position avec précision sur toute la plage de vitesse.

La position absolue de l'axe est établie par une séquence de mise à zéro à chaque démarrage de la machine, ce qui est une pratique opérationnelle standard pour les systèmes de commande CNC avec lesquels ce moteur était associé.

Sur les moteurs ayant un historique de service prolongé, l'encodeur et son connecteur sont disproportionnellement représentés parmi les causes de défaillance par rapport à l'état de l'enroulement et des roulements du moteur.

L'infiltration de brouillard de liquide de refroidissement par le connecteur, la corrosion des broches due à l'exposition à l'humidité pendant le stockage et le frottement du câble à la sortie du passe-fil sont les modes de défaillance courants.

Ceux-ci produisent une sortie d'encodeur intermittente ou dégradée que l'amplificateur servo peut signaler comme des codes d'alarme d'encodeur, des erreurs de position ou une instabilité de vitesse — des symptômes qui peuvent être confondus avec des défauts d'amplificateur avant que l'encodeur ne soit confirmé comme étant la source.

Statut d'arrêt et approvisionnement

Fanuc a arrêté l'A06B-0141-B077 au fur et à mesure de l'évolution de la gamme de produits, mais les machines qu'il desservait ont continué à fonctionner.

La communauté de réparation de l'aC12/2000 est bien établie — les modes de défaillance du moteur sont documentés, les roulements et joints compatibles sont disponibles, et la procédure de remplacement de l'encodeur est pratiquée régulièrement dans les installations spécialisées de réparation de servos.

Les originaux reconditionnés, les unités excédentaires neuves-anciennes testées et les programmes d'échange restent les options d'approvisionnement pratiques.

L'écart de qualité entre un moteur correctement reconditionné et une unité nettoyée en surface qui n'a été inspectée visuellement n'est pas visible de l'extérieur.

Un reconditionneur réputé aura remplacé les roulements, testé les enroulements pour l'équilibre de résistance et l'intégrité de l'isolation, vérifié la sortie de l'encodeur et fait fonctionner le moteur à sa vitesse nominale sur un entraînement Fanuc avant la vente. Ce dossier de test est le différenciateur significatif — demandez-le.

Compatibilité d'entraînement et de commande

L'A06B-0141-B077 est compatible avec les amplificateurs servo de la série ALPHA de Fanuc — modules SVM dans la classe de courant appropriée pour 8,8 A en continu — et s'intègre aux plateformes CNC Fanuc, y compris les séries 0, 0i, 15, 16, 18 et 21.

L'amplificateur servo doit être paramétré avec le code de type moteur pour l'aC12/2000 avant le fonctionnement de l'axe. Sur les machines où l'entraînement ou la commande a été mis à niveau depuis la construction d'origine, la confirmation que l'amplificateur installé prend en charge l'interface d'encodeur aI64K est une étape nécessaire avant d'installer un moteur de remplacement.

FAQ

Q1 : À quoi se réfèrent les chiffres de 257 V et 2,5 A dans la liste de produits d'origine ?

Les 257 V correspondent à la tension de force contre-électromotrice du moteur — la tension générée aux bornes du moteur lorsque l'arbre tourne à vitesse nominale sans alimentation de commande connectée.

Les 2,5 A correspondent au courant de fonctionnement à vide à cette vitesse.

Ni l'un ni l'autre n'est la tension ou le courant de fonctionnement nominal — ceux-ci sont respectivement de 155 V et 8,8 A, générés par l'amplificateur servo à 133 Hz à partir d'une alimentation secteur de 200 à 230 V AC.

Ces chiffres de plaque signalétique apparaissent parfois dans les listes MRO et peuvent prêter à confusion, mais ils n'affectent pas la sélection ou l'installation du moteur.

Q2 : Quel amplificateur servo est compatible avec ce moteur ?

L'A06B-0141-B077 nécessite un module d'amplificateur servo SVM de la série ALPHA de Fanuc, évalué pour au moins 8,8 A de courant continu.

Il s'intègre aux commandes CNC Fanuc, y compris les séries 0, 0i, 15, 16, 18 et 21.

Le paramètre de type moteur dans l'amplificateur servo doit être réglé pour correspondre à la spécification aC12/2000 avant que l'axe ne soit utilisé. Un code de type moteur incorrect affecte le gain de la boucle de vitesse, les limites de courant et l'échelle de vitesse — tout cela doit être correct avant que l'axe ne soit utilisé sous charge.

Q3 : Quelle est la différence entre les sous-variantes d'arbre #7000 et #7008 ?

Le #7000 a un arbre droit lisse sans clavette. Le #7008 a une clavette usinée dans l'arbre droit pour être utilisé avec des moyeux d'accouplement rainurés. Les deux sont électriquement identiques — même couple, courant, vitesse et encodeur. La seule différence est l'usinage de l'arbre.

Vérifiez quelle sous-variante est installée sur la machine avant de vous procurer un remplacement, car l'installation de la mauvaise variante nécessite soit de modifier le moyeu d'accouplement, soit d'en acheter un nouveau.

Q4 : Ce moteur est arrêté — vaut-il la peine de le réparer plutôt que de le remplacer par un moteur de génération actuelle ?

Pour la plupart des applications, un remplacement reconditionné à l'identique est la voie la moins risquée et la moins coûteuse. La substitution intergénérationnelle de moteurs nécessite de confirmer la compatibilité du montage physique, la correspondance du brochage des connecteurs, la compatibilité du type d'encodeur avec l'amplificateur servo et la reconfiguration des paramètres servo.

Ce n'est pas insurmontable, mais cela ajoute du temps et des coûts. Si l'amplificateur servo et la CNC de la machine sont également vieillissants et qu'une mise à niveau complète de l'entraînement est prévue, une voie de mise à niveau a du sens — mais pour un seul moteur défaillant sur une machine par ailleurs fonctionnelle, l'approvisionnement d'un aC12/2000 reconditionné est généralement le moyen le plus rapide de reprendre la production.

Q5 : Quelles sont les étapes d'inspection les plus importantes pour un A06B-0141-B077 d'occasion ?

Vérifiez d'abord le connecteur de l'encodeur — inspectez les broches corrodées ou pliées et vérifiez que la sortie du câble n'est pas endommagée. Mesurez la résistance des enroulements triphasés pour l'équilibre entre toutes les phases et vérifiez la résistance d'isolement à la terre.

Tournez l'arbre à la main pour sentir la rugosité ou la résistance des roulements. Inspectez l'extrémité de l'arbre lisse pour détecter des traces de frottement ou des dommages de contact d'accouplement.

Confirmez que le joint d'arbre IP67 est intact et non durci. Un essai sur banc jusqu'à 2 000 tr/min sur un amplificateur ALPHA Fanuc avec surveillance du signal de l'encodeur est la vérification correcte avant de remettre toute unité d'occasion en service.
