Le moteur de servo à courant alternatif doit être équipé d'un moteur de servo à courant alternatif.

Série Alpha. 2,8 kW. 3000 tours par minute. Conçu pour les besoins du CNC industriel.

Le moteur qui fait avancer les lignes de production

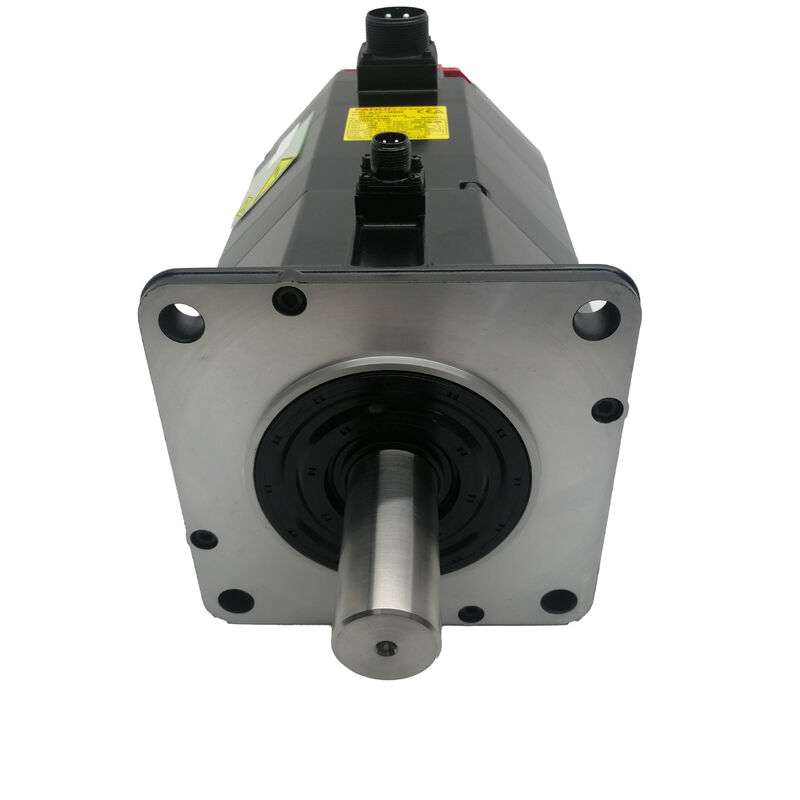

Dans un monde où les temps d'arrêt CNC sont mesurés par la perte de revenus, les composants que vous choisissez comptent plus que la plupart des gens n'admettent.Le FANUC A06B-0143-B077 a gagné sa place en tant que servo-moteur de référence pour les machines-outils de petite à moyenne taille, mais grâce à des performances constantes et vérifiables sur des milliers d'installations réelles.

Faisant partie de la famille Alpha 12/3000, ce moteur fournit 2,8 kW de puissance nominale avec un couple de 12 Nm, fonctionnant à jusqu'à 3 000 tr/min sur une alimentation en trois phases de 155 V / 200 Hz.L'arbre à clef droite et le codeur incrémentiel FANUC Alpha I64 (64K ppr) ‡ désignés par A860-0365-V501 ou A860-0365-T101 ‡ se combinent pour fournir un étroit, une rétroaction fiable de la position qui se maintient grâce à des opérations de nombre de cycles élevé.

Les spécifications techniques à première vue

Entièrement fermé, sans pinceau et cela change tout

La série Alpha de FANUC utilise une conception sans pinceau totalement fermée et sans frottement, ce qui permet à ces servomoteurs de fonctionner dans des environnements exigeants sans nécessiter de maintenance régulière de la brosse.Pour les commerces qui utilisent des horaires multi-travail, ce qui se traduit directement par moins d'arrêts imprévus et un coût total de possession inférieur sur la durée de vie du moteur.

L'étanchéité IP67 ajoute une autre couche de praticité.les saletés générales de l'atelier aucun d'entre eux ne pénètre dans le boîtier du moteur dans des conditions normales de fonctionnementC'est le genre de détail qui semble mineur jusqu'à ce qu'on ait affaire à des pannes prématurées de roulements causées par la contamination.

Où ce moteur est utilisé

Conçu pour les petites et moyennes machines-outils, l'A06B-0143-B077 a un historique d'installation documenté sur un large éventail d'équipements industriels.

• Centres d'usinage verticaux et horizontaux contrôle de l'axe d'alimentation (X, Y, Z)
• Centres de tournage CNCPositionnement des axes X et Z
• Machines de forage pour PCB- lorsque le mouvement à grande vitesse et à grande répétabilité n'est pas négociable
• Systèmes de gravure et de routage à plusieurs axes
• Axes articulaires pour robots industriels

Compatibilité des amplificateurs

L'A06B-0143-B077 est assorti au module d'amplificateur servo FANUC SVM1-80, disponible sous les modèles A06B-6079-H105 ou A06B-6096-H105.Cet appariement est documenté dans le manuel officiel des descriptions de la série Alpha de FANUC et garantit que les limites actuelles, les seuils de protection contre les surcharges et les paramètres de réglage de l'entraînement sont correctement préconfigurés pour cette classe de puissance.

Le moteur s'intègre également nativement avec les contrôleurs CNC FANUC des familles 0i, 16i, 18i et 21i sans nécessiter de matériel d'interface supplémentaire.Pour les systèmes existants exécutant des plates-formes FANUC antérieures, il est conseillé de confirmer la compatibilité du micrologiciel de l'amplificateur avant l'installation.

Une note sur le suffixe B077 vs. B075

La désignation "B077" indique un encodeur incrémentiel Alpha I64 de 64 000 tours par tour. Ce moteur peut être converti en une configuration "B075," "B084," ou "B088" par un changement d'encodeur.Le suffixe "# 7008" désigne un arbre droit avec une cléCe moteur ne comporte pas de frein de retenue; les modèles équipés d'un frein portent des numéros de pièces commençant par A06B-0143-B1 au lieu de B0.

Questions fréquemment posées

Q1: Quel servo-amplificateur est compatible avec l'A06B-0143-B077?

L'amplificateur recommandé est le FANUC SVM1-80, soit A06B-6079-H105 ou A06B-6096-H105.

Q2: Ce moteur est-il équipé d'un frein de maintien?

Non. Le suffixe B077 indique qu'il n'y a pas de frein. Si votre application nécessite un frein de maintien ?? sur un axe vertical, par exemple ?? recherchez les numéros de pièces commençant par A06B-0143-B1***.

Q3: Le codeur I64 peut-il être remplacé indépendamment?

Oui, les références des codeurs sont A860-0365-V501 ou A860-0365-T101 et sont disponibles séparément.un cycle de retour de référence (retour à zéro) sur le contrôleur CNC est requis pour rétablir le point de position.

Q4: Y a-t-il une différence significative de performances entre une unité testée et rénovée et une nouvelle?

Une unité professionnellement reconstruite et testée à la charge avec un étalonnage du codeur vérifié fonctionnera généralement dans les limites de la tolérance de la spécification.La question clé est de savoir si le fournisseur fournit un rapport d'essai et une garantieUne refonte cosmétique non testée est tout autre chose et comporte un risque réel dans les applications de précision.

Q5: L'A06B-0143-B077 est-il encore en production?

La FANUC a éliminé la production de cette variante de la série Alpha par le biais de canaux officiels.services de réhabilitation et de rénovation basés sur la bourseSi vous maintenez une flotte de machines qui utilisent ce moteur, l'approvisionnement en stocks de rechange de manière proactive vaut la peine d'être envisagé.
