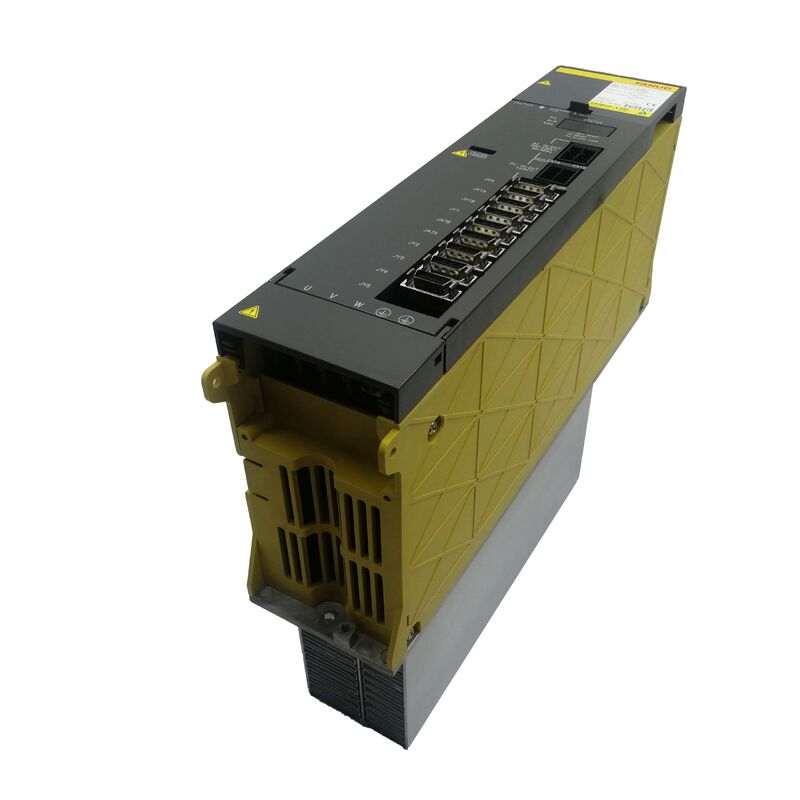

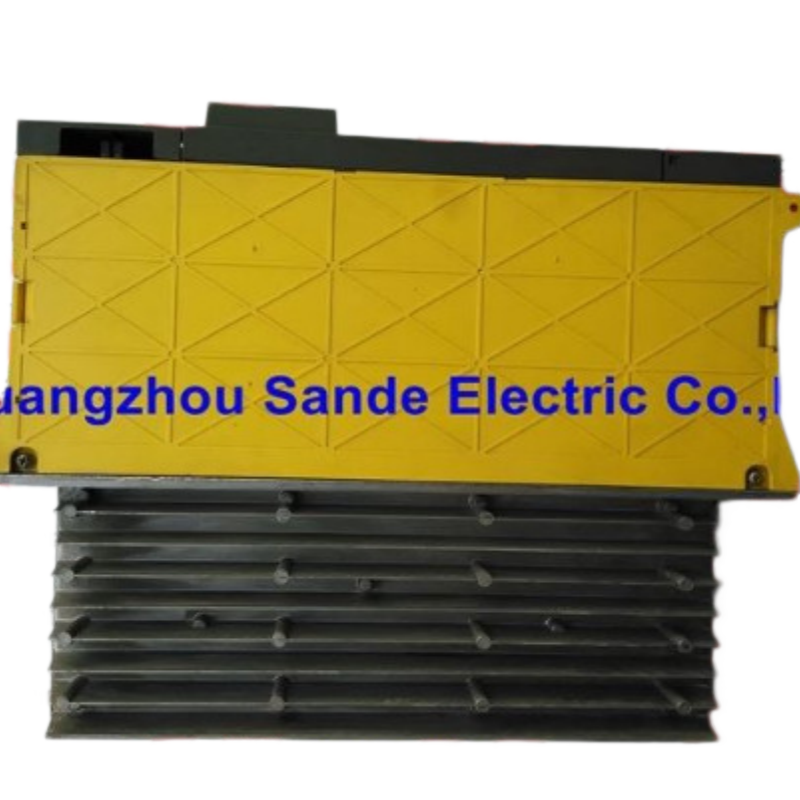

Unité d'amplificateur d'asservissement AC FANUC A06B-6102-H211 — Description du produit

L'axe qui n'a pas besoin de force brute a toujours besoin du bon entraînement

Dans la conception des machines-outils CNC, tous les axes ne sont pas égaux. Les axes qui déplacent la pièce ou supportent la tête de broche sous de lourdes charges de coupe imposent des exigences très différentes à leurs entraînements par rapport aux axes responsables d'un positionnement précis et à faible charge — une table rotative qui indexe par petits incréments, un axe auxiliaire qui contrôle un bras de changeur d'outils, ou l'axe d'avance fine sur une rectifieuse où un mouvement fluide à basse vitesse est plus important que la capacité de courant de pointe.

Le FANUC A06B-6102-H211 est conçu exactement pour cette extrémité du spectre. Il se situe dans la catégorie de courant nominal inférieur de la famille d'amplificateurs double axe de la série α — le H211 — associé aux servomoteurs qui alimentent les axes plus légers où le tirage de courant reste bien dans des limites modérées en fonctionnement normal. Monter un amplificateur surdimensionné sur ces axes n'améliore pas les performances ; cela peut en fait compromettre la stabilité du positionnement fin en introduisant une inadéquation de résolution dans la boucle de rétroaction de courant. La variante appropriée pour l'axe approprié est ce qui permet à la machine entière de fonctionner comme son concepteur l'a prévu.

Cette unité est fabriquée au Japon, certifiée CE et disponible à l'état neuf et remis à neuf testé. Si A06B-6102-H211 est le numéro documenté pour votre slot d'entraînement défectueux, cette page couvre tout ce dont vous avez besoin pour prendre une décision d'approvisionnement éclairée.

Lecture de l'armoire d'entraînement : H211, H215 et H230 côte à côte

Les machines équipées d'entraînements FANUC série α ont souvent plus d'un module A06B-6102 dans l'armoire, et ce sont fréquemment des variantes différentes — car différents groupes d'axes supportent différents profils de charge. Comprendre comment ces trois variantes courantes se rapportent les unes aux autres aide à clarifier pourquoi le numéro de pièce doit être précisément adapté à son slot, et non substitué librement.

Les trois partagent le même facteur de forme physique, la même interface analogique de servomoteur avec le contrôleur FANUC, et la même disposition des connecteurs de bus d'entraînement. C'est précisément ce qui rend la substitution accidentelle risquée — ils semblent interchangeables sur une étagère ou dans une liste, mais les données des paramètres servo du CNC sont configurées pour le niveau de courant spécifique de chaque slot. Installer un H230 dans un slot H211 sans mettre à jour les paramètres de l'amplificateur, et la boucle de régulation de courant se comportera de manière incorrecte, pouvant provoquer une oscillation de l'axe ou une instabilité à basse vitesse — la plage de fonctionnement exacte où ces axes plus légers passent la majeure partie de leur temps de travail.

Ce que H211 vous dit sur cette unité

Dans la convention de numéro de pièce de la série α de FANUC, le suffixe après le H code la configuration de l'axe de l'entraînement et le niveau de sortie de courant selon un schéma cohérent. Pour le A06B-6102-H211 :

Le préfixe "2" confirme qu'il s'agit d'un module double axe — une unité physique pilotant deux axes servo simultanément. C'est la norme pour la famille A06B-6102 : une section d'alimentation partagée avec une régulation de courant indépendante par axe, permettant de contrôler deux axes à partir d'un seul slot d'entraînement dans l'armoire.

Le suffixe "11" place cette variante à l'extrémité inférieure de l'échelle de courant nominal de la gamme double axe de la série α. C'est le niveau adapté aux servomoteurs ayant des exigences de courant continu plus faibles — moteurs couramment utilisés sur les axes plus légers et plus axés sur la précision d'un système CNC.

Une note pratique pour les acheteurs : l'URL de cette page contient la chaîne "AO6B-6IO2-H2II" — il s'agit d'un artefact courant de reconnaissance optique de caractères (OCR) et de rendu de police où le chiffre zéro (0) est mal lu comme la lettre O, et le chiffre un (1) est mal lu comme la lettre I. Le numéro de pièce réel est sans ambiguïté A06B-6102-H211 avec tous les caractères numériques. Lors de la comparaison avec la documentation de la machine, vérifiez toujours par rapport à la plaque signalétique physique et considérez la confusion des caractères optiques dans les listes numériques comme un danger connu avec les numéros de pièce FANUC.

Spécifications

Où le H211 s'intègre dans les configurations de machines réelles

Le niveau de courant inférieur du H211 le rend bien adapté aux scénarios suivants, qui sont tous courants sur le terrain :

Tours et centres de tournage CNC de petit format avec des servomoteurs compacts sur leurs axes de chariot transversal et de chariot. Ces machines n'ont pas besoin de la marge de courant d'un grand centre d'usinage, et leurs servomoteurs sont adaptés en conséquence. Une armoire d'entraînement dans cette configuration peut utiliser des modules H211 partout, plutôt que la disposition mixte H211/H230 observée dans les machines plus lourdes à trois axes.

Machines d'électroérosion à fil, où le mouvement de l'axe est lent, très précis et implique une charge mécanique minimale sur la pièce. Les exigences de courant des axes servo dans ce type de machine sont constamment faibles, et un amplificateur de niveau inférieur est la spécification correcte pour cet environnement d'exploitation.

Axes rotatifs et d'indexation sur les centres d'usinage où les axes de travail principaux (X, Y, Z) peuvent utiliser des modules de courant plus élevé, mais un quatrième ou cinquième axe auxiliaire contrôlant une table rotative ou une tête d'indexation fonctionne sous des charges beaucoup plus légères. Dans cette configuration mixte, les modules H211 pour les axes plus légers et les H215 ou H230 pour les axes principaux dans la même armoire est un arrangement courant.

Anciennes fraiseuses avec servomoteurs compacts, où le constructeur d'origine a sélectionné des moteurs plus petits spécifiquement adaptés à l'enveloppe de coupe et au déplacement de l'axe de la conception. Ces machines ont souvent une armoire complète de modules d'entraînement à courant plus faible.

État et garantie

Unités neuves / originales sont des stocks d'usine non installés dans un emballage approprié, couverts par une garantie de 12 mois. C'est le bon choix lorsque la machine est en production continue et que les attentes en matière de fiabilité sont les plus élevées.

Unités testées et remises à neuf proviennent de machines désaffectées ou mises à niveau, ont été vérifiées fonctionnellement dans des conditions d'exploitation et bénéficient d'une garantie de 3 mois. Elles constituent une option pratique pour les stocks de pièces de rechange planifiés, les machines à faible utilisation ou les réparations soumises à un budget où une unité fonctionnelle confirmée est l'objectif.

Toutes les réclamations de garantie nécessitent que l'étiquette d'origine reste intacte. Les unités qui arrivent endommagées, incomplètes ou ne correspondant pas à la description doivent être signalées le jour de l'arrivée ou le jour ouvrable suivant, avec des photographies si possible. Les unités non fonctionnelles dans les 4 jours suivant la réception dans des conditions d'exploitation normales sont éligibles au retour ou au remplacement. La garantie ne couvre pas les dommages dus à une installation incorrecte, à la propagation de défauts du côté moteur, ou aux erreurs de configuration des paramètres appliquées après la livraison.

Commande et logistique

Expédition : 2 à 4 jours ouvrables après confirmation du paiement, depuis notre entrepôt de Guangzhou.

Expédition : DHL et FedEx pour la livraison internationale. Le retrait à l'entrepôt local de Guangzhou est disponible et peut être organisé directement. L'expédition combinée s'applique lorsque plusieurs pièces sont commandées ensemble — une option utile lors de l'approvisionnement de plusieurs composants d'entraînement pour une seule réparation de machine ou un programme de pièces de rechange couvrant plusieurs machines.

Paiement : Virement bancaire T/T pour toutes les valeurs de commande. PayPal et Western Union pour les commandes jusqu'à 500 USD.

Douanes : Tous les droits d'importation, taxes et frais du pays de destination sont à la charge de l'acheteur. Les acheteurs dans les régions où le service DHL/FedEx standard est restreint ou indisponible doivent contacter l'équipe de vente avant de passer une commande afin que des arrangements logistiques alternatifs puissent être discutés. Ne présumez pas de la disponibilité du service pour toutes les destinations sans vérifier au préalable.

Questions fréquemment posées

Q1 : Je ne peux pas me procurer le H211 rapidement et la machine est en panne. Puis-je remplacer temporairement un H215 pour que la production reprenne en attendant la pièce correcte ?

Physiquement, un H215 s'adaptera au même slot qu'un H211 — le facteur de forme est identique. Cependant, pour qu'il fonctionne correctement, il faut mettre à jour le paramètre de l'amplificateur d'asservissement dans le CNC pour qu'il corresponde aux caractéristiques de courant du H215. Sans cette modification de paramètre, la boucle de régulation de courant des deux axes de ce module fonctionnera avec des données de référence incorrectes, ce qui peut entraîner des erreurs de positionnement fin, une instabilité à basse vitesse ou des états d'alarme inattendus. La mise à jour du paramètre elle-même n'est pas techniquement difficile pour quelqu'un qui connaît la configuration des paramètres servo FANUC, mais elle doit être effectuée puis vérifiée avec des mouvements de test de l'axe avant de faire confiance à la machine pour la production. Le risque principal est que la solution temporaire puisse modifier le réglage servo de la machine de manière à affecter subtilement la qualité de la pièce — revenez toujours à la variante H211 correcte et restaurez les paramètres d'origine dès que la pièce correcte est disponible.

Q2 : Pourquoi la liste des produits affiche "AO6B-6IO2-H2II" — est-ce un numéro de pièce différent ?

Non, c'est le même numéro de pièce rendu par reconnaissance optique de caractères (OCR). FANUC utilise une police dans certains de leurs marquages où le chiffre "0" (zéro) et la lettre "O" sont visuellement similaires, tout comme le chiffre "1" (un) et la lettre "I". Lorsque les étiquettes de numéro de pièce sont numérisées ou tapées à partir de photographies, ces caractères sont fréquemment transposés dans les enregistrements numériques. Le numéro de pièce correct est toujours A06B-6102-H211 — tous numériques après la lettre initiale A. Lors de la recherche de cette pièce ou de la comparaison avec la documentation de la machine, considérez "AO6B-6IO2-H2II" et "A06B6102H211" comme la même unité. Les plaques signalétiques physiques sur les équipements FANUC sont la référence faisant autorité ; les transcriptions numériques doivent être vérifiées par rapport à l'étiquette matérielle réelle.

Q3 : Notre machine a été stockée pendant environ deux ans avant d'être remise en service. L'entraînement n'était pas défectueux — il était simplement stocké avec la machine. Devons-nous faire quelque chose avant de mettre l'entraînement sous tension ?

Le stockage prolongé présente deux préoccupations potentielles pour les amplificateurs d'asservissement de cette génération. Premièrement, les condensateurs électrolytiques de la section du bus DC perdent progressivement leur capacité de charge lorsqu'ils ne sont pas alimentés pendant une longue période — un processus appelé dégradation des condensateurs. Pour des périodes de stockage de deux ans ou plus, une séquence de mise sous tension contrôlée est conseillée : augmentez progressivement la tension de l'entraînement à l'aide d'un transformateur variable (variac) à tension réduite sur une période de trente à soixante minutes, permettant aux condensateurs de se reformer dans des conditions douces avant d'appliquer la pleine tension. Deuxièmement, tous les connecteurs ou surfaces de contact qui ont été exposés à l'humidité pendant le stockage doivent être inspectés pour détecter l'oxydation avant la connexion. En interne, l'entraînement lui-même doit être inspecté pour détecter tout signe de dommage dû à la condensation. Si l'environnement de stockage était climatisé et que l'unité était stockée dans son emballage d'origine, le risque est plus faible — mais l'étape de conditionnement des condensateurs est une précaution judicieuse quelles que soient les conditions de stockage.

Q4 : Nous gérons la maintenance de plusieurs petites machines CNC et plusieurs ont été signalées pour des problèmes potentiels d'entraînement. Existe-t-il un moyen de tester la santé de l'entraînement sans retirer et expédier les modules ?

 L'évaluation in situ de la santé des amplificateurs d'asservissement série α a certaines limites pratiques, mais il existe des approches diagnostiques utiles qui ne nécessitent pas le retrait du module. L'écran de diagnostic servo du contrôleur CNC peut afficher les données de rétroaction de courant, l'erreur de vitesse et l'erreur de position en temps réel — des modèles inhabituels dans ces valeurs pendant le mouvement normal de l'axe peuvent indiquer une dégradation liée à l'entraînement avant qu'une panne complète ne se produise. Les LED d'état de l'amplificateur fournissent également des informations sur l'historique des pannes sur de nombreux modules de la série α : un schéma d'alarmes transitoires récurrentes qui disparaissent lors du cycle d'alimentation, ou des alarmes qui correspondent à des conditions de charge spécifiques, pointe souvent vers un entraînement avec des performances thermiques marginales ou des commutations IGBT affaiblies. L'inspection physique des ventilateurs de refroidissement de l'entraînement est utile — des ventilateurs défectueux ou lents sont une cause majeure de détérioration accélérée de l'entraînement. Si un axe spécifique a généré des alarmes servo intermittentes pendant plusieurs mois sans cause claire du moteur ou du câble, le module d'entraînement pour cet axe est un point de départ raisonnable pour l'enquête.

Q5 : Nous achetons plusieurs pièces sur plusieurs commandes au cours des prochains mois dans le cadre d'un programme de maintenance planifié. Existe-t-il une méthode privilégiée pour structurer ces achats afin d'obtenir le meilleur résultat en termes de prix et d'expédition ?

 Pour un programme de maintenance structuré couvrant plusieurs machines sur une longue période, l'approche la plus efficace consiste à soumettre une liste consolidée des besoins à l'avance — tous les numéros de pièce prévus, les quantités estimées et le calendrier approximatif — même si les commandes individuelles seront passées par étapes. Cela permet à l'équipe de vente de vérifier la disponibilité mondiale de toutes les variantes requises en une seule fois, de signaler celles qui ont des stocks limités ou des délais d'approvisionnement plus longs, et de définir les attentes quant aux articles qui doivent être prioritaires dans les premières commandes. Cela crée également la base pour discuter des arrangements d'expédition combinée sur des lots de pièces, ce qui réduit le coût de fret par unité par rapport aux expéditions individuelles. Les responsables de la maintenance qui planifient leur approvisionnement en pièces de rechange de la série α trimestriellement plutôt que de manière réactive rencontrent généralement moins de situations d'urgence d'approvisionnement et des coûts de pièces totaux plus bas — le marché secondaire pour ces entraînements récompense les acheteurs qui n'opèrent pas sous la pression d'une panne de production.

Niveau correct. Axe correct. Stock d'origine japonaise confirmé.
