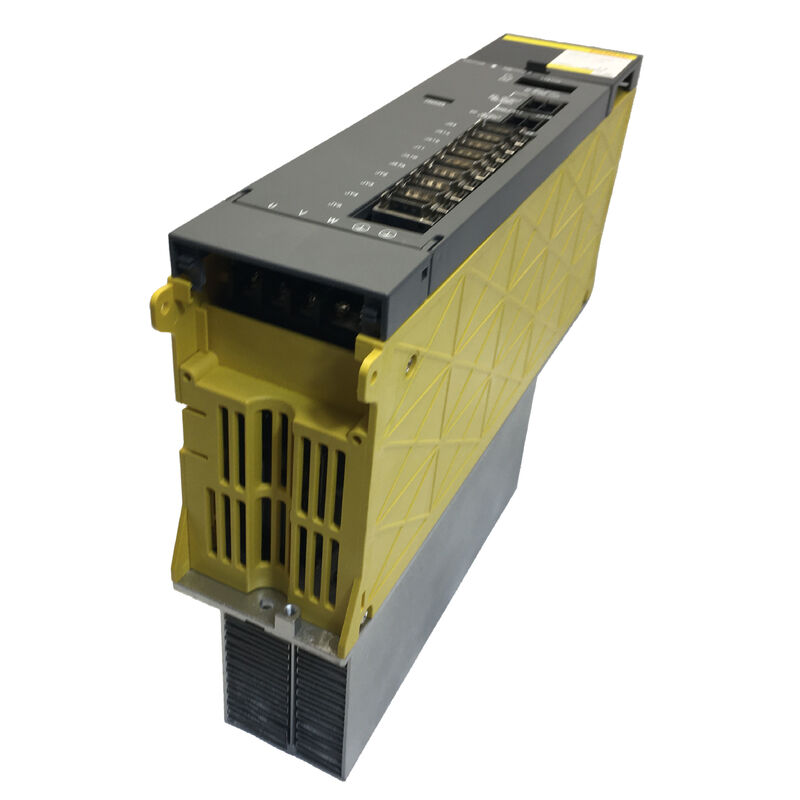

Description du produit : Unité d'amplificateur servo AC FANUC A06B-6102-H230

Trois axes, deux emplacements de lecteur, une différence cruciale

Approchez-vous d'un centre d'usinage contrôlé par FANUC de la fin des années 1990 ou du début des années 2000 et ouvrez l'armoire de commande. Dans de nombreuses configurations, vous trouverez les axes X et Y desservis par un module amplificateur servo bi-axe, et l'axe Z – la broche verticale qui supporte tout le poids de l'outil de coupe – géré séparément, souvent par un module avec une puissance nominale de courant significativement plus élevée. La mécanique du déplacement vertical, la compensation de gravité et les exigences de couple des mouvements rapides de l'axe Z exigent simplement plus du variateur.

C'est l'environnement pour lequel le A06B-6102-H230 a été conçu. Il appartient à la famille d'amplificateurs servo de la série α de FANUC, et au sein de cette famille, le H230 est un module bi-axe dont le courant de sortie continu nominal est supérieur à celui du H215. Pour les axes où les charges sont plus lourdes et les exigences de courant plus élevées, c'est la variante que le système spécifie – et l'installation de la mauvaise est un moyen fiable de générer des alarmes de surcharge thermique jusqu'à ce que quelqu'un remonte le problème jusqu'à l'armoire de commande.

Cette unité est fabriquée au Japon, certifiée CE et disponible à l'état neuf et reconditionné. Si H230 est le numéro indiqué sur la documentation de votre machine ou sur l'étiquette du module défaillant, lisez la suite.

H230 et H215 – Même série, tâches différentes

Étant donné que ces deux numéros de pièce ne diffèrent que par leur suffixe, il est utile de les aborder directement. L'A06B-6102-H215 et l'A06B-6102-H230 sont tous deux des modules bi-axes de la série α de FANUC – même famille de variateurs, même interface de communication, même facteur de forme physique, même compatibilité avec le contrôleur. Ce qui les différencie est le courant de sortie nominal, que le suffixe encode.

Le « 2 » dans les deux désignations confirme la configuration bi-axe. Les chiffres finaux – « 15 » contre « 30 » – représentent différents niveaux de puissance de courant. Le H230 se situe plus haut dans cette hiérarchie que le H215. En termes pratiques, cela signifie que le H230 est adapté aux servomoteurs ayant un courant continu plus élevé : moteurs d'axe plus grands, charges plus lourdes ou applications où le moteur subit une demande de couple élevée soutenue pendant le fonctionnement normal.

Remplacer un H215 par un H230 spécifié – même temporairement, même « juste pour faire fonctionner la machine » – entraînera généralement le déclenchement du seuil de protection thermique du variateur pendant les cycles de forte charge. L'alarme peut ne pas apparaître immédiatement lors de travaux légers, ce qui rend la discordance facile à négliger initialement et plus difficile à diagnostiquer lorsque le défaut survient. La solution correcte est toujours la variante correctement dimensionnée.

La substitution inverse, l'installation d'un H230 à la place d'un H215 spécifié, comporte ses propres risques : les réglages des paramètres pour les puissances nominales des amplificateurs doivent correspondre, et une discordance ici peut entraîner une régulation de courant instable sur les axes de plus faible puissance. Aucune des deux substitutions de pièces incorrectes n'est bénigne.

Spécifications

Où le H230 apparaît en pratique

Dans un centre d'usinage vertical typique à trois axes fonctionnant avec un contrôleur FANUC série 16 ou 18, l'armoire de commande est organisée par affectation d'axe et profil de charge. Les axes X et Y gèrent le mouvement horizontal de la table – généralement une inertie plus faible, des courbes de charge plus prévisibles. L'axe Z gère le positionnement vertical sous l'effet de la gravité, souvent avec une vis à billes qui doit contrer à la fois les forces de coupe et le poids de la tête de broche.

Pour les machines configurées de cette manière, le module de variateur de l'axe Z porte fréquemment une puissance nominale de courant plus élevée que le module X/Y dans la même armoire. C'est là que le H230 a tendance à apparaître – non pas parce que le nombre d'axes est plus élevé, mais parce que le moteur qu'il dessert consomme plus de courant dans des conditions de fonctionnement normales que les moteurs des axes plus légers.

La même logique s'applique aux tours avec des mandrins lourds, ou aux machines où un axe utilise constamment des fraises de grand diamètre à des vitesses d'avance agressives. Le jumelage des variateurs dans ces armoires est rarement arbitraire ; le constructeur de la machine a spécifié différents niveaux de courant pour différentes charges d'axe, et le numéro de pièce de la série α encode exactement cette décision d'ingénierie.

Lors de l'approvisionnement d'un remplacement, l'affectation de l'axe est aussi importante que le numéro de pièce. Si le variateur défaillant est celui qui dessert l'axe Z sur un centre d'usinage à trois axes, le H230 est probablement l'unité correcte pour cet emplacement – mais vérifiez toujours par rapport à la documentation de la machine plutôt que de supposer à partir de l'étiquette de l'axe seule.

Ce qui affecte la fiabilité à long terme des variateurs dans les installations de la série α

La durée de vie des amplificateurs servo dans cette génération de variateurs FANUC est étroitement liée à la gestion thermique. Les modules IGBT internes et les circuits de commande de grille génèrent de la chaleur proportionnelle au courant commuté, et l'architecture de refroidissement dépend d'un flux d'air constant à travers l'armoire et sur les ailettes du variateur. Dans une machine qui fonctionne depuis quinze ou vingt ans, les ventilateurs montés directement sur les modules amplificateurs sont parmi les éléments de maintenance les plus négligés – ils fonctionnent en continu, ils accumulent de la poussière, et lorsque leurs roulements commencent à faillir, le flux d'air diminue avant tout avertissement sonore évident.

Un variateur qui fonctionne à chaud pendant des mois avant de tomber en panne peut avoir endommagé ses circuits internes au-delà de ce que les tests externes peuvent révéler pleinement – ce qui est une raison pour laquelle une unité reconditionnée testée provenant d'équipements correctement mis hors service est une option plus fiable qu'une unité retirée d'historique incertain. Le remplacement des ventilateurs sur le module amplificateur, combiné à un nettoyage approfondi de l'armoire lors de l'installation d'un nouveau variateur, prolonge significativement la durée de vie de l'unité de remplacement.

L'autre voie de défaillance courante dans les variateurs de la série α sont les condensateurs du bus DC, qui se dégradent avec l'âge même dans des conditions de fonctionnement normales. Dans les unités qui ont été stockées pendant de longues périodes plutôt qu'utilisées activement, l'état des condensateurs mérite d'être vérifié avant de placer le module dans une machine de production critique sans période de rodage surveillée.

Garantie, état et retours

Unités neuves sont des stocks originaux non installés, emballés de manière appropriée et couverts par une garantie de 12 mois. Ce sont le bon choix pour les machines critiques pour la production où les coûts d'arrêt sont importants et les attentes en matière de fiabilité sont élevées.

Unités reconditionnées testées bénéficient d'une garantie de 3 mois et conviennent aux programmes de pièces de rechange planifiés, aux machines à faible utilisation ou aux situations où le budget est la principale contrainte. Toutes les unités reconditionnées sont testées fonctionnellement avant d'être listées. Les unités qui ne peuvent pas être vérifiées selon les spécifications de fonctionnement ne sont pas listées, quelle que soit leur condition visuelle.

Pour les réclamations de garantie : signalez les dommages, la livraison incomplète ou les discordances de description le jour de l'arrivée ou le jour ouvrable suivant, avec une documentation photographique. Les unités qui s'avèrent non fonctionnelles dans les 4 jours suivant la réception dans des conditions de fonctionnement normales sont éligibles au retour. La garantie ne couvre pas les dommages dus à une installation incorrecte, des défauts côté moteur ou des erreurs de paramètres introduites après la livraison. Les étiquettes de garantie d'origine doivent rester intactes sur toute unité retournée.

Logistique de commande

Expédition : 2 à 4 jours ouvrables après confirmation du paiement. Transporteurs : DHL et FedEx internationalement ; enlèvement à l'entrepôt de Guangzhou disponible localement. Expédition combinée est proposée lorsque plusieurs composants sont commandés ensemble – cela vaut la peine de demander lors de l'approvisionnement de plusieurs modules de variateur pour une seule machine.

Paiement : Virement bancaire T/T pour toutes les valeurs de commande ; PayPal et Western Union pour les commandes jusqu'à 500 USD.

Les acheteurs transfrontaliers sont responsables de tous les droits d'importation, taxes et frais du pays de destination. Ceux-ci doivent être pris en compte dans le coût total débarqué lors de la comparaison des options d'approvisionnement.

Questions fréquemment posées

Q1 : L'armoire de commande de ma machine a deux modules A06B-6102 – l'un est H215 et l'autre est H230. Puis-je utiliser une seule variante pour stocker les deux emplacements comme pièces de rechange ?

Pas comme pièce de rechange directe pour les deux positions sans ajuster les paramètres. Les H215 et H230 sont des niveaux de puissance de courant différents, et les paramètres servo du contrôleur CNC sont configurés pour correspondre à la variante d'amplificateur spécifique dans chaque emplacement de variateur. Si vous installez un H230 dans un emplacement qui fonctionnait auparavant avec un H215, les données de paramètres pour cet axe devront être mises à jour pour refléter les différentes caractéristiques de l'amplificateur – sinon le comportement de régulation du courant sera incorrect. Maintenir des pièces de rechange distinctes pour chaque variante est l'approche la plus sûre pour une machine où les deux types sont utilisés. Si vous souhaitez standardiser sur une variante, le travail d'ingénierie nécessaire pour valider le changement doit être effectué délibérément et documenté, et non supposé.

Q2 : Comment confirmer quelle variante bi-axe de la série α l'emplacement de l'axe Z de ma machine nécessite, avant de commander ?

La source la plus fiable est la documentation électrique de la machine – le schéma d'affectation des variateurs ou la fiche de données des paramètres, que les constructeurs de machines incluent généralement dans le manuel de maintenance. Cela spécifiera le modèle d'amplificateur par axe. La deuxième source est la plaque signalétique de l'unité défaillante elle-même : même si l'unité est non fonctionnelle, l'étiquette du numéro de pièce sur le boîtier du module doit être lisible. Si aucune des deux n'est accessible, les données de paramètres stockées du contrôleur CNC incluent souvent des codes de type d'amplificateur servo pour chaque axe qui peuvent être lus via l'écran d'affichage des paramètres, qu'un technicien FANUC expérimenté peut croiser avec le numéro de pièce correct. Commander en se basant uniquement sur le nom de l'axe (« le variateur Z ») sans confirmer le modèle spécifique est une erreur d'approvisionnement courante qui est facilement évitée.

Q3 : La machine a déclenché une alarme servo sur un axe, mais le module de variateur semble intact extérieurement. Cela signifie-t-il que le variateur n'est pas le problème ?

L'apparence extérieure n'est pas un indicateur fiable de l'état du variateur dans les amplificateurs de la série α. La plupart des modes de défaillance internes – dégradation des IGBT, défauts des circuits de commande, défaillances des condensateurs – ne sont pas visibles de l'extérieur. L'approche diagnostique avant de commander un remplacement devrait inclure : noter le code d'alarme exact et rechercher sa signification dans la liste des alarmes du contrôleur, vérifier le moteur et le câble de rétroaction de cet axe pour la continuité et les défauts d'isolation, et si possible, échanger le module de variateur suspect vers un autre emplacement d'axe pour voir si l'alarme suit le module. Si l'alarme suit le module vers son nouvel emplacement, le variateur est confirmé défectueux. Si l'alarme reste sur l'axe d'origine après l'échange, le problème se situe probablement dans le moteur, le câble ou le câblage plutôt que dans le variateur lui-même. Cette étape d'échange peut permettre d'économiser le coût de commande d'un remplacement pour le mauvais composant.

Q4 : Nous importons cette unité à l'international. Y a-t-il des considérations de documentation ou de conformité dont nous devrions être conscients ?

Le A06B-6102-H230 est certifié CE et est fabriqué au Japon par FANUC Corporation, ce qui satisfait aux exigences de documentation pour la plupart des destinations d'importation industrielles. Pour la classification douanière, les unités d'amplificateurs servo FANUC entrent généralement dans la catégorie des équipements de contrôle industriel électronique dans la plupart des barèmes tarifaires, bien que le code SH spécifique varie selon le pays de destination. Les acheteurs doivent confirmer le tarif d'importation applicable et les permis d'importation requis auprès de leur courtier en douane avant de passer commande, car ceux-ci varient considérablement selon les régions. Tous les droits d'importation, taxes et frais de courtage sont à la charge de l'acheteur. Si votre destination nécessite une documentation de conformité spécifique, contactez l'équipe commerciale au moment de la demande – elle pourra vous informer sur les documents disponibles.

Q5 : Est-il possible de faire réparer le A06B-6102-H230 plutôt que de le remplacer ?

 La réparation au niveau de la carte des amplificateurs servo FANUC de la série α est techniquement possible et est proposée par certains ateliers spécialisés en réparation d'électronique industrielle. La faisabilité dépend du mode de défaillance spécifique : les fusibles grillés ou les résistances de grille sont des réparations simples ; le remplacement du module IGBT est plus complexe mais réalisable avec le bon équipement et les bons composants ; les dommages aux pistes au niveau du PCB ou le firmware corrompu ne sont généralement pas économiques à traiter. La considération pratique est le temps – le délai de réparation dans un atelier spécialisé se mesure généralement en semaines, tandis qu'une unité de remplacement disponible en stock est expédiée en quelques jours. Pour les machines en production active, la voie du remplacement entraîne presque toujours un coût d'arrêt total inférieur. La réparation devient plus attrayante lorsque l'unité est une variante obsolète avec une disponibilité très limitée sur le marché secondaire, ce qui rend le remplacement difficile à trouver rapidement, quel que soit le coût. Pour le H230, la disponibilité actuelle sur le marché doit être vérifiée directement avant de s'engager dans la voie de la réparation.

Variante correcte. Puissance de courant correcte. Stock confirmé.
