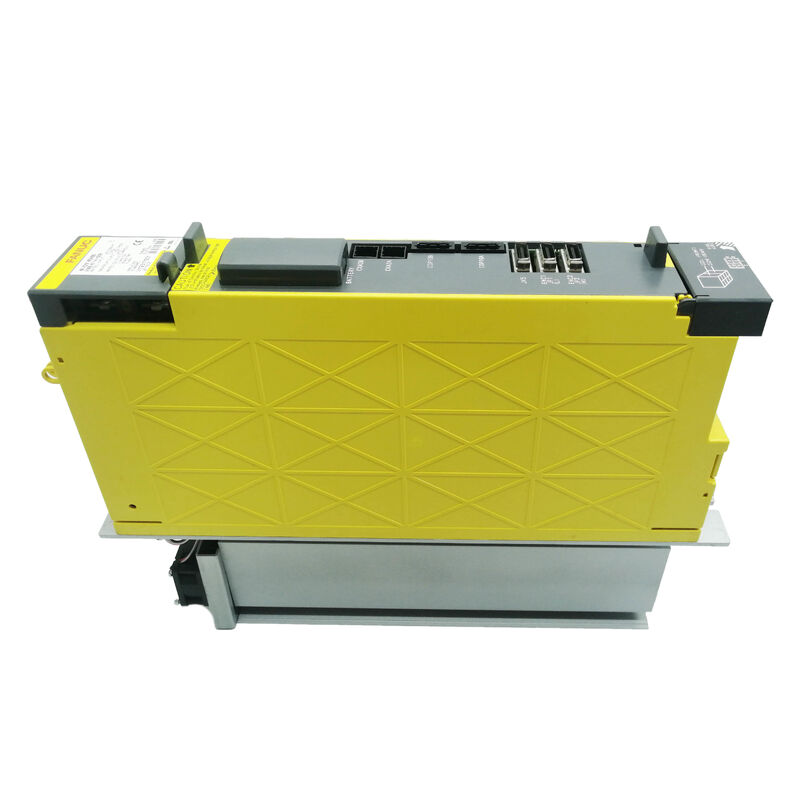

Unité d'amplificateur servo AC FANUC A06B-6114-H104 — Description du produit

Un axe. Précision totale. Pas de raccourcis.

Tous les axes CNC n'ont pas besoin de partager un module d'entraînement avec leur voisin. Pour les machines où la gestion individuelle des axes, le diagnostic de panne isolé ou une capacité de courant dédiée sont plus importants que la compacité de l'armoire, un amplificateur à axe unique est le choix délibéré — pas le compromis. Le A06B-6114-H104 est précisément cela : un amplificateur servo AC à axe unique de la série αi SV de FANUC, fabriqué au Japon, conçu pour piloter un axe servo avec toute l'autorité de contrôle et l'intégration de retour d'encodeur pour lesquelles la plateforme αi de FANUC est connue.

Le suffixe H104 raconte toute l'histoire en forme compacte. Au sein de la famille A06B-6114 αi SV, "H1xx" désigne une configuration à axe unique, et les chiffres suivants spécifient le courant de sortie continu nominal pour ce canal d'axe. Cette puissance doit correspondre aux exigences de fonctionnement du servomoteur qui y est connecté — pas approximativement, mais exactement. Le système d'entraînement de FANUC est paramétré, pas auto-configuré, et l'installation d'un amplificateur non conforme génère des alarmes qui ne pointent pas toujours directement vers la cause réelle.

La famille A06B-6114 : où s'insère le H104

La série αi SV de FANUC couvre une large gamme de configurations d'axes et de puissances de moteurs. La sous-famille A06B-6114 comprend des variantes à axe unique et à double axe, chacune avec des niveaux de sortie de courant différents pour correspondre à des moteurs de tailles variées. Le H104 est une unité à axe unique, ce qui le place aux côtés des H106, H115 et autres variantes à canal unique similaires — chacune adaptée à différents profils de charge moteur. Les unités à double axe de la même famille portent les désignations H2xx (H206, H208, etc.).

Cela est important en pratique car les équipes de maintenance recherchent souvent un remplacement pour un A06B-6114 sans spécifier le suffixe, pour découvrir que le stock disponible est un H206 à double axe plutôt que le H104 à axe unique dont elles ont besoin. Les deux ne sont pas équivalents broche à broche ou paramètre par paramètre. Si l'emplacement d'entraînement, le faisceau de câblage et la configuration du contrôleur de votre machine sont configurés pour une unité à axe unique, un remplacement à double axe nécessite une modification de l'armoire et des changements de paramètres qui transforment un simple échange en un exercice d'ingénierie de plusieurs heures.

Spécifications

Qui achète réellement cette pièce

Comprendre le profil de l'acheteur pour le A06B-6114-H104 aide à définir des attentes réalistes concernant le processus d'approvisionnement.

Ingénieurs de maintenance sont les acheteurs les plus fréquents, travaillant contre une machine déjà en panne. Ils connaissent leur numéro de pièce exact, ils ont déjà confirmé que la panne se situe dans l'amplificateur plutôt que dans le moteur ou l'encodeur, et ils ont besoin d'une disponibilité rapide combinée à la confiance que l'unité a été correctement vérifiée avant l'expédition.

Reconstructeurs et modernisateurs de machines s'approvisionnent en cette pièce lors de révisions planifiées, achetant généralement aux côtés d'autres composants d'entraînement de la série αi pour rénover une armoire d'entraînement complète. Pour ce groupe, la possibilité de commander plusieurs composants et de les faire expédier ensemble est aussi importante que le prix de l'unité.

Stockeurs de pièces de rechange — installations exploitant plusieurs machines équipées de FANUC — achètent le H104 de manière proactive pour le conserver comme pièce de rechange de maintenance. La logique est simple : avoir une unité vérifiée en stock transforme un arrêt de production potentiel de plusieurs jours en un échange d'entraînement dans la même journée.

Les trois types d'acheteurs bénéficient de la vérification de la disponibilité du stock actuel avant de passer une commande, car l'approvisionnement de variantes spécifiques de αi SV varie en fonction de ce qui a été récupéré dans l'inventaire de machines désaffectées.

Condition et garantie

Neuf (Original) — Stock d'usine, jamais installé, bénéficie d'une garantie de 12 mois. Le premier choix pour les machines critiques pour la production et toute application où l'amplificateur sera soumis à un fonctionnement soutenu à cycle élevé dès le premier jour.

Reconditionné testé — Retiré d'un équipement de service, évalué sous charge et vérifié fonctionnel avant la mise en vente. Bénéficie d'une garantie de 3 mois. Une option judicieuse pour les machines en fin de vie productive, les applications à faible charge, ou les acheteurs constituant un stock de pièces de rechange économique où la prime de garantie d'une unité neuve n'est pas justifiée par le calendrier de la machine.

Les deux conditions sont expédiées dans un emballage conçu pour protéger l'entraînement pendant le transport international. L'étiquette de garantie doit rester intacte sur toute unité soumise à un service de garantie.

Commande, paiement et expédition

Délai de livraison : 2 à 4 jours ouvrables à compter de la confirmation du paiement jusqu'à l'expédition.

Expédition : DHL et FedEx pour la livraison internationale. Retrait local à Guangzhou disponible. Expédition combinée sur les commandes multi-articles — demandez un devis pour plusieurs composants.

Paiement : Virement bancaire (T/T), PayPal, Western Union. PayPal accepté pour les commandes jusqu'à 500 USD. Virement bancaire pour toutes les valeurs de commande.

Les droits et taxes d'importation dans le pays de destination sont à la charge de l'acheteur.

Politique de retour — Claire et simple

Les marchandises arrivant endommagées, incomplètes ou ne correspondant pas à la description doivent être signalées le jour de la livraison ou le jour ouvrable suivant, avec des photos si possible. Les unités qui s'avèrent non fonctionnelles dans les 4 jours suivant la réception dans des conditions de fonctionnement normales peuvent être retournées ou remplacées. Les dommages causés par un câblage incorrect, une installation inappropriée ou des erreurs de paramétrage ne sont pas couverts. Les retours ne sont pas acceptés pour les achats par changement d'avis ou les commandes de pièces erronées passées sans vérification préalable de compatibilité. Tous les retours doivent porter l'étiquette de garantie d'origine et être expédiés dans le même état qu'à la réception.

Questions fréquemment posées

Q1 : Ma machine utilise un A06B-6114-H104. Puis-je le remplacer par un A06B-6114-H106 si le H104 est en rupture de stock ?

En bref, ce n'est pas un remplacement direct et simple. Le H104 et le H106 sont tous deux des unités αi SV à axe unique de la même famille, mais ils ont des puissances de sortie continues nominales différentes par axe. Installer une unité de puissance supérieure à la place d'une unité de puissance inférieure peut fonctionner électriquement, mais cela nécessite des ajustements de paramètres servo dans le CNC pour correspondre aux caractéristiques du nouvel amplificateur. Si ces paramètres ne sont pas mis à jour correctement, l'axe générera des alarmes d'entraînement ou se comportera de manière erratique. Avant de substituer un suffixe différent, consultez les feuilles de paramètres servo de votre machine et confirmez avec un technicien expérimenté FANUC que les changements de paramètres sont dans le champ d'application. Si vous n'êtes pas en mesure de le faire en toute sécurité, attendre l'unité H104 correcte est la voie la moins risquée.

Q2 : Comment savoir avec certitude que l'amplificateur servo est le composant défectueux et non le moteur ou l'encodeur ?

Le diagnostic des pannes servo suit une séquence logique. Premièrement, notez le code d'alarme exact affiché par le contrôleur CNC — les codes d'alarme FANUC pour les pannes servo sont suffisamment spécifiques pour indiquer si le problème se situe dans l'entraînement, le moteur, le signal de retour de l'encodeur, ou la communication entre l'amplificateur et le contrôleur. Deuxièmement, inspectez visuellement l'amplificateur à la recherche de signes de brûlure ou de dommages aux composants. Troisièmement, si possible, remplacez l'amplificateur suspect par une unité fonctionnelle connue d'un autre axe sur la même machine — si l'alarme suit l'amplificateur dans son nouvel emplacement, l'amplificateur est défectueux ; si elle reste dans l'emplacement d'origine avec un amplificateur différent, le moteur ou le câblage est la cause probable. Ignorer cette séquence de diagnostic et commander un amplificateur de remplacement avant de confirmer la source de la panne est l'erreur la plus courante — et la plus coûteuse — dans la maintenance des entraînements CNC.

Q3 : Le suffixe H104 se termine par "04" — ce nombre correspond-il directement à un courant de sortie continu spécifique en ampères ?

Dans la convention de nommage αi SV de FANUC, la partie numérique du suffixe est liée à la puissance nominale de l'amplificateur, mais il ne s'agit pas d'une correspondance directe ampère pour ampère avec un nombre rond. Les suffixes reflètent les niveaux de puissance internes de FANUC plutôt qu'une valeur de courant littérale en ampères. La conclusion pratique est que vous devez faire correspondre l'amplificateur de remplacement par son numéro de pièce complet, et non en interprétant le suffixe numériquement. Si vous avez besoin de comprendre les spécifications électriques en détail — par exemple, lors de l'évaluation de la faisabilité d'une variante de substitution — le manuel FANUC αi Series Descriptions pour votre génération de contrôleur contient les tables complètes des spécifications d'entraînement.

Q4 : Quelle est la durée de vie attendue de cet amplificateur, et qu'est-ce qui cause généralement ses défaillances ?

Les amplificateurs servo FANUC sont conçus pour une longue durée de vie dans des environnements industriels, et de nombreuses unités de la série αi ont fonctionné en continu pendant 15 ans ou plus sans défaillance. Lorsque des défaillances surviennent, les causes les plus courantes sont la dégradation des condensateurs électrolytiques dans le bus DC (qui tend à apparaître sous forme de pannes intermittentes ou de comportement erratique avant une défaillance catastrophique), la défaillance des IGBT dans l'étage de puissance de sortie (généralement causée par des défauts d'enroulement moteur, une charge excessive ou des transitoires d'alimentation), et la défaillance du ventilateur de refroidissement entraînant un arrêt thermique. L'état du ventilateur de refroidissement mérite une vérification régulière — un ventilateur défectueux est peu coûteux à remplacer et évite la défaillance beaucoup plus coûteuse de l'amplificateur qui suit si le stress thermique s'accumule sans contrôle.

Q5 : Est-il possible de s'approvisionner en A06B-6114-H104 neuf d'usine directement auprès de FANUC, et comment cela se compare-t-il à l'achat auprès d'un fournisseur de pièces ?

FANUC vend des pièces de rechange par l'intermédiaire de son réseau de service autorisé, et dans les régions où FANUC a une présence de service active, commander directement auprès du bureau ou du distributeur FANUC local est une option. Les compromis sont le délai de livraison et le prix — la chaîne d'approvisionnement directe de FANUC est fiable mais peut avoir des délais de livraison plus longs que le marché secondaire, et les prix sont généralement plus élevés que ceux des unités reconditionnées provenant du stock. Pour les acheteurs dans les régions où l'infrastructure de service locale de FANUC est limitée, ou dans les situations où le délai de livraison du canal officiel ne correspond pas à la fenêtre d'arrêt, le marché secondaire des unités reconditionnées testées offre une alternative pratique et économique, à condition que le fournisseur effectue une vérification fonctionnelle avant l'expédition.

Les pièces confirmées en stock partent vite. Vérifiez la disponibilité avant que votre calendrier n'en dépende.
