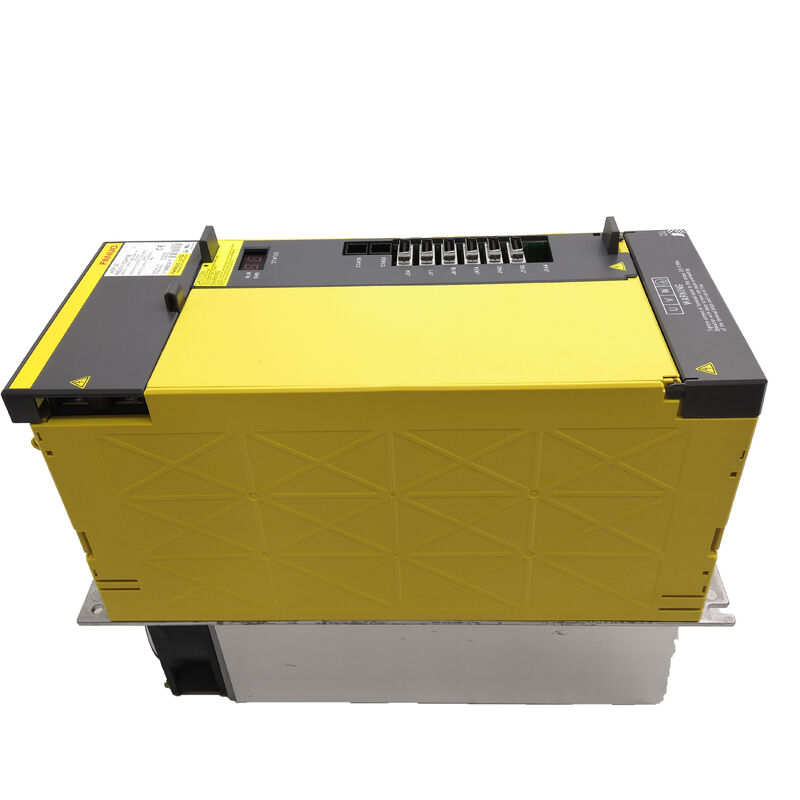

FANUC A06B-6141-H022 — Module amplificateur de broche αiSP 22 Type A | 200V, 95A, 25,2 kW

N° de pièce : A06B-6141-H022 (#H580) ▏Série : αi SP Type A ▏Modèle : αiSP 22 / AiSP-22 ▏Classe de tension : Entrée 200V ▏État : Neuf, d'origine

Ce qu'est cette unité et qui en a besoin

Lorsqu'une alarme de broche arrête un centre d'usinage fonctionnant avec une commande FANUC 16i, 18i ou 21i, le A06B-6141-H022 est l'une des pièces de rechange les plus fréquemment requises dans cette génération de commande. Il s'agit de la variante d'interface Type A de l'amplificateur de broche αiSP 22 de FANUC — un module qui contrôle un seul moteur de broche de la série αi dans la classe de puissance continue de 22 kW, puisant dans le bus CC partagé αiPS de l'armoire et fournissant un courant alternatif triphasé régulé au moteur de broche.

La désignation "Type A" n'est pas un niveau de qualité — elle fait spécifiquement référence au format du connecteur physique et de l'interface de communication entre l'amplificateur et la CNC. Le Type A était l'interface d'origine utilisée dans la première version de la série αi, et il reste la spécification correcte pour une large base installée de machines-outils de la génération 16i/18i toujours en production dans le monde. Son successeur pour la même génération de CNC — la variante Type B / B2 (A06B-6142-H022) — utilise une disposition de connecteur mise à jour et peut nécessiter un ajustement des paramètres de la CNC lors de sa substitution. Pour les machines livrées avec une unité de Type A, l'approvisionnement direct du A06B-6141-H022 est le moyen le plus sûr pour une restauration à l'identique.

Spécifications techniques

La famille αiSP 22 — Type A, Type B et le plus récent αiSP-B : Quelle est la différence ?

Trois numéros de pièce distincts décrivent un amplificateur de broche FANUC αi de 22 kW, et les confondre est l'erreur d'approvisionnement la plus coûteuse dans cette catégorie. Le tableau ci-dessous clarifie les distinctions :

Les A06B-6141-H022 et A06B-6142-H022 peuvent parfois se substituer l'un à l'autre au sein de la même génération de CNC, mais seulement après avoir confirmé que la révision du firmware de la CNC prend en charge la variante de connecteur et que le paramètre de type d'amplificateur de broche est mis à jour. Le A06B-6220-H022 est une architecture électrique complètement différente et ne devrait jamais être commandé en remplacement d'une machine 16i/18i sans une mise à niveau complète de la CNC.

Moteurs de broche compatibles

L'amplificateur αiSP 22 Type A est calibré pour les moteurs de broche de la série α de FANUC dans la bande de puissance de 22 kW. Sa sortie nominale de 95 A prend en charge les familles de moteurs suivantes :

αiI — Moteurs de broche intégrés

• αiI 22/6000 — 22 kW, 6 000 tr/min ; le moteur principal adapté à cet amplificateur
• αiI 18/8000 — 18 kW à 8 000 tr/min ; dans la marge de puissance de sortie de l'amplificateur

αiIP — Type intégré dans la broche

• αiIP 22/8000 — moteur à entraînement direct dans la broche pour les centres d'usinage à grande vitesse

αiIL — Type en ligne (externe)

• αiIL 22/6000 — moteur entraînant la broche via un réducteur ou une réduction par courroie

Toutes les sélections de moteurs doivent être recoupées avec le courant continu du moteur à charge nominale pour s'assurer qu'il reste dans la limite de sortie de 95 A. La puissance nominale en kW est une classe de puissance nominale, pas un plafond de compatibilité garanti — vérifiez toujours sur la fiche technique du moteur.

Architecture de bus CC partagé : Implications pour l'armoire entière

Le A06B-6141-H022 ne redresse pas sa propre alimentation secteur. Il reçoit une alimentation CC régulée du module d'alimentation αiPS, qui agit comme redresseur central et gestionnaire d'énergie pour l'ensemble de la pile d'amplificateurs dans l'armoire. Cette architecture partagée a deux conséquences pratiques qu'il est bon de comprendre :

Partage d'énergie régénérative. Lorsque la broche décélère rapidement, elle génère une force contre-électromotrice qui renvoie de l'énergie sur le bus CC. Au lieu de dissiper cette énergie dans une résistance, l'αiPS la redistribue à d'autres modules qui consomment simultanément de l'énergie — des axes servo en accélération, par exemple. Cela réduit la charge thermique globale de l'armoire et diminue la consommation d'électricité pendant la production à cycle élevé.

Le dimensionnement du PSM est critique. Si l'αiPS est remplacé ou si des axes supplémentaires sont ajoutés à l'armoire, la puissance nominale continue du PSM doit couvrir la demande de pointe combinée du module de broche plus tous les modules d'axes servo simultanément. Un PSM sous-dimensionné produit des alarmes de sous-tension du bus CC lors des moments de demande de pointe — un symptôme parfois diagnostiqué à tort comme un module de broche défaillant.

Fonctions de broche : Orientation, taraudage rigide, contournage Cs

Au-delà du contrôle de vitesse de base, l'αiSP 22 Type A prend en charge l'ensemble des fonctions de broche FANUC :

Orientation de la broche amène la broche à un arrêt angulaire précis — essentiel pour les changeurs d'outils automatiques, l'indexation de palettes et toute opération où la broche doit se garer dans une position rotationnelle définie. La précision de la position d'arrêt dépend de la résolution du codeur de position installé sur le moteur de broche.

Taraudage rigide synchronise la rotation de la broche avec l'avance de l'axe Z pour couper des filetages sans porte-outil flottant, améliorant la précision du filetage et permettant le taraudage à des vitesses plus élevées. Cette fonction nécessite l'option logicielle de taraudage rigide de la CNC et un moteur de broche équipé d'un encodeur approprié.

Contourage Cs place la broche sous contrôle de position en boucle fermée complète, permettant de la programmer comme un axe C rotatif pour les opérations de fraisage sur un centre de tournage. Cela nécessite un encodeur de broche haute résolution et l'option logicielle CNC correspondante.

Les trois sont pris en charge matériellement par cet amplificateur. Leur disponibilité sur une machine donnée dépend entièrement des options logicielles CNC qui ont été achetées au moment de la mise en service initiale.

Référence des codes d'alarme courants

Pour AL-07 spécifiquement : avant de remplacer l'amplificateur, essayez d'augmenter la constante de temps de décélération de la broche dans les paramètres de la CNC. Les arrêts rapides de la broche sur des broches à grande inertie produisent fréquemment des alarmes de surtension du bus qui sont entièrement corrigeables par paramétrage sans intervention matérielle.

Référence croisée des numéros de pièce

Expédition et logistique

Expédition : Les unités en stock sont expédiées dans les 1 à 2 jours ouvrables suivant la confirmation de la commande. Chaque module comprend la carte d'alimentation complète et le circuit imprimé de commande, emballé dans un film antistatique à l'intérieur d'un carton rigide rembourré de mousse.

Transporteurs : DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS — transporteur adapté à la destination et à l'urgence.

Transit : Les services express livrent dans plus de 220 pays en 24 à 48 heures. Transit international standard 3 à 7 jours ouvrables.

Douanes : Facture commerciale et liste de colisage fournies avec chaque expédition. Les droits et taxes d'importation sont à la charge de l'acheteur conformément aux réglementations du pays importateur.

FAQ

Q1 : Ma machine a un amplificateur de broche de Type B (A06B-6142-H022) qui est tombé en panne. Puis-je installer un Type A (A06B-6141-H022) en remplacement ? Dans la même génération de CNC (16i/18i/21i), les amplificateurs αiSP 22 de Type A et de Type B entraînent les mêmes moteurs avec les mêmes puissances nominales. La possibilité pour un Type A de remplacer un Type B dépend de la prise en charge de la variante de connecteur Type A par la révision du firmware de votre CNC et de la possibilité de reconfigurer le paramètre de type d'amplificateur de broche dans la CNC pour l'accepter. Sur les révisions ultérieures de 16i/18i livrées en standard avec le Type B, une substitution par un Type A peut fonctionner mais nécessite un ajustement des paramètres — elle ne doit pas être tentée comme un échange à l'aveugle. Contactez un intégrateur FANUC ou consultez la documentation du firmware de la CNC avant de procéder.

Q2 : Quel module d'alimentation αiPS doit être associé au A06B-6141-H022 dans une armoire de centre d'usinage standard à trois axes ? L'αiPS doit être dimensionné pour fournir le courant de pointe combiné du module de broche plus tous les axes servo simultanément. Pour un centre d'usinage vertical (VMC) typique à trois axes avec ce module de broche aux côtés d'axes servo de classe 20A, les αiPS 30 ou αiPS 45 sont des choix courants — mais le choix exact dépend de la configuration du moteur servo. FANUC fournit une méthode de calcul de charge dans le manuel de description de l'amplificateur (B-65282) qui prend en compte le courant continu du moteur, le cycle de service et le fonctionnement simultané des axes. Effectuez toujours ce calcul plutôt que d'estimer, en particulier lors du remplacement d'un PSM aux côtés de ce module de broche.

Q3 : Après avoir installé un remplacement A06B-6141-H022, la CNC affiche SP9001 (broche non prête). Quelles sont les causes les plus probables ? SP9001 indique que l'amplificateur de broche n'envoie pas son signal de prêt à la CNC. Après un échange de module, cela se produit le plus souvent parce que : (1) le paramètre de type d'amplificateur de broche dans la CNC fait toujours référence à l'ancienne unité — exécutez la procédure d'initialisation de la broche depuis l'écran de réglage servo/broche de la CNC ; (2) l'alimentation de contrôle CC 24V du nouveau module n'est pas correctement établie — vérifiez le connecteur d'alimentation de contrôle CX2A ; (3) il y a un connecteur lâche ou mal inséré entre la CNC et l'interface de l'amplificateur de broche — vérifiez toutes les positions des connecteurs JY et JX. Si l'alarme persiste après avoir vérifié les trois, vérifiez la tension du bus CC pour confirmer que l'αiPS fournit du CC régulé au nouveau module.

Q4 : La broche de la machine fonctionnait précédemment à un maximum de 8 000 tr/min. Après le remplacement de l'amplificateur, la vitesse maximale est limitée à 4 500 tr/min. Qu'est-ce qui a changé ? La vitesse maximale de la broche est généralement limitée par l'un des trois paramètres : la vitesse maximale nominale du moteur de broche, le plafond de fréquence de sortie de l'amplificateur, ou le paramètre de limite de vitesse de broche de la CNC (généralement le paramètre n° 3741 ou équivalent selon la série de commande). Après un remplacement de module, si l'initialisation de la broche a été effectuée, la CNC peut avoir re-rempli certains paramètres de broche avec des valeurs par défaut différentes des réglages spécifiques à la machine. Comparez l'ensemble des paramètres de broche actuels avec la sauvegarde des paramètres d'origine de la machine — le paramètre de limite de vitesse maximale dans la CNC est le candidat le plus probable pour avoir été réinitialisé à une valeur par défaut inférieure.

Q5 : Est-il sûr de faire fonctionner cet amplificateur avec la porte de l'armoire ouverte pendant la mise en service et les tests initiaux ? Le bus CC à l'intérieur de la pile d'amplificateurs αi fonctionne à environ 283 à 339 V CC dans des conditions normales — une tension mortelle. De plus, les condensateurs du bus conservent cette charge pendant plusieurs minutes après la coupure de l'alimentation principale de l'αiPS ; une LED de charge sur le PSM indique quand le bus s'est déchargé à un niveau sûr. Faire fonctionner avec la porte ouverte pendant la mise en service est parfois nécessaire pour surveiller les LED indicatrices, mais tout travail à proximité des bornes du bus CC, de l'insertion des connecteurs et de l'ajustement des câbles doit être effectué avec l'alimentation principale complètement déconnectée et la LED de charge confirmée éteinte. Les tests à puissance partielle (alimentation de contrôle uniquement, circuit principal isolé) sont l'approche la plus sûre lors de la vérification de la communication et de l'initialisation des paramètres avant de procéder aux exécutions moteur à pleine puissance.
