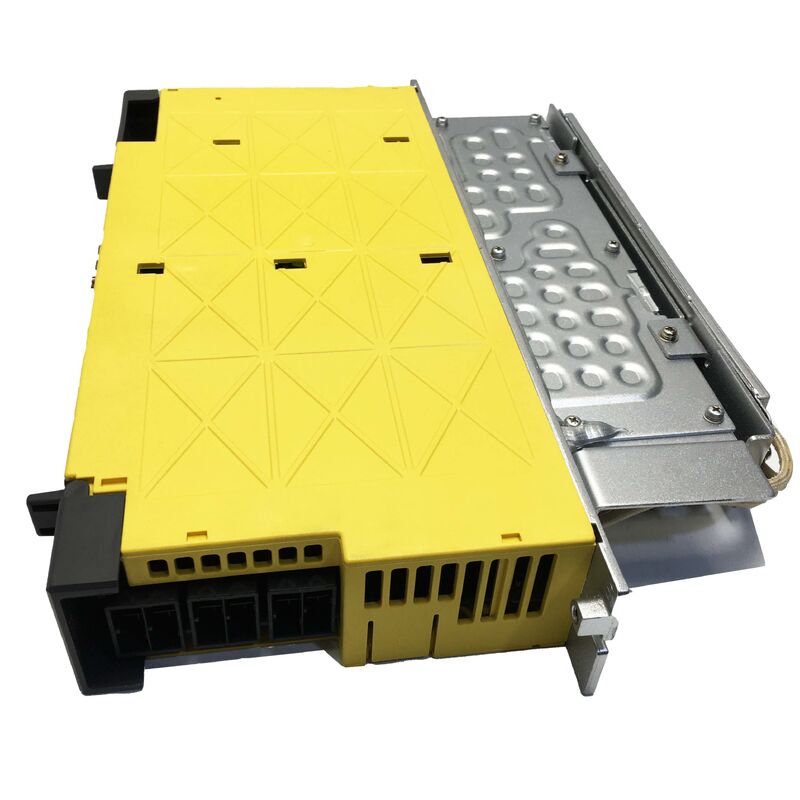

FANUC A06B-6160-H003 — Amplificateur servo AC monomoteur βiSV40-B | 200V, 40A crête, FSSB

N° de pièce : A06B-6160-H003 ▏Désignation du modèle : βiSV40-B ▏Type : Amplificateur servo autonome monomoteur ▏Classe de tension : Entrée AC 200V ▏Interface : Fibre optique FSSB

Un entraînement monomoteur dédié lorsque le partage n'est pas une option

Tous les axes d'une machine CNC ne s'intègrent pas parfaitement dans un module servo/broche combiné. Les tables tournantes auxiliaires, les contre-pointes, les changeurs de palettes et les axes uniques à forte charge nécessitent souvent leur propre entraînement dédié — un entraînement dimensionné spécifiquement pour le moteur de cet axe plutôt que de partager la marge de courant avec les canaux adjacents. Le A06B-6160-H003 est conçu exactement pour ces situations.

Faisant partie de la famille βiSV-B (Beta i Servo, génération B) de FANUC, le H003 est un amplificateur servo monomoteur compact et autonome capable de fournir une sortie crête de 40A pour entraîner un seul moteur servo de la série βiS. Il se connecte à la commande numérique par bus fibre optique FSSB, est alimenté par le secteur AC triphasé 200–240V et intègre une résistance de freinage intégrée qui gère l'énergie de freinage sans nécessiter de composants externes. Le résultat est une unité d'entraînement propre et autonome qui peut être ajoutée à n'importe quelle armoire 0i-D ou compatible là où un axe servo indépendant à courant élevé est nécessaire.

Ce qui distingue le H003 des unités βiSVSP combinées de la série 6164, c'est son architecture : il s'agit d'un amplificateur servo pur sans canal de broche. Il entraîne un moteur, le fait avec précision, et ne fait rien d'autre. Pour un axe dédié unique, cette concentration est un avantage — le courant crête total de 40A appartient à cet axe seul, sans partage ni interaction thermique des canaux adjacents.

Spécifications

La gamme de la série 6160 — Choisir le bon modèle

La série A06B-6160 couvre toute la gamme monomoteur βiSV-B, des axes compacts légers aux applications à forte inertie et à forte charge, tous partageant la même interface FSSB et la classe d'entrée 200V. Le H003 se situe dans la gamme moyenne supérieure :

Substituer le H002 par le H003 est une erreur courante et dommageable — le pic de 20A du H002 ne peut pas supporter les moteurs dimensionnés pour le H003, entraînant des alarmes de surintensité ou une défaillance des IGBT. Faites toujours correspondre le modèle d'amplificateur aux spécifications de courant du moteur, pas seulement à son apparence physique.

Moteurs servo compatibles

Le βiSV40-B est adapté aux moteurs servo de la série βiS (Beta i Standard) de FANUC dans son enveloppe de courant continu de 13A / crête de 40A :

Confortablement dans les limites :

• βiS 8/3000, βiS 8/2000 — moteurs d'axe Z standard ou axes horizontaux à cycle de service élevé
• βiS 12/3000 — moteur à cadre moyen, 13A continu se situe juste à la sortie nominale de l'amplificateur

Extrémité supérieure de la gamme :

• βiS 22/2000 — confirmer que le cycle de service permet à la demande de courant continu de rester dans la limite nominale de 13A ; adapté aux applications intermittentes à forte charge avec un temps de repos adéquat

Tous les moteurs de la série βiS de cette classe de courant utilisent le codeur d'impulsions série (SPC) FANUC ou un encodeur absolu haute résolution, tous deux entièrement pris en charge par la carte PCB de commande βiSV40-B.

Trois caractéristiques techniques à comprendre

Résistance de freinage intégrée

Contrairement aux amplificateurs servo de la série αi-B, qui dépendent d'un module d'alimentation (PSM) partagé pour la régénération, la série βiSV-B intègre son propre circuit de régénération avec une résistance de freinage interne. Lorsque le moteur décélère, l'énergie cinétique se reconvertit en énergie électrique et la résistance interne la dissipe sous forme de chaleur. Cette architecture autonome signifie que le βiSV40-B ne nécessite pas de PSM séparé — il se connecte directement au secteur triphasé, ce qui simplifie la conception de l'armoire et réduit le nombre de composants pour les installations d'axes autonomes.

La capacité thermique de la résistance intégrée est limitée. Dans les applications avec des cycles de freinage très fréquents ou de longues distances de décélération à des vitesses moteur élevées, une résistance de freinage externe peut devoir être ajoutée. Si la résistance interne surchauffe, l'entraînement déclenchera une alarme de régénération avant que la résistance ne subisse de dommages.

Modes de boucle de courant HRV2 et HRV3

Le βiSV40-B prend en charge les algorithmes de contrôle de courant HRV2 et HRV3 (High Response Vector). HRV3 fonctionne à une fréquence de mise à jour de boucle plus élevée, réduisant l'erreur de suivi de position du servo lors des transitions d'accélération-décélération et améliorant la qualité de surface dans les opérations de contour. Le fait que HRV2 ou HRV3 soit actif est déterminé par le paramètre servo défini dans la commande numérique — le matériel de l'amplificateur prend en charge les deux, mais la version du firmware de la commande numérique et le type d'encodeur du moteur servo doivent également être compatibles avant que HRV3 ne soit activé.

Communication fibre optique FSSB

L'entraînement communique avec la commande numérique via FSSB, le bus servo série de FANUC transmis par fibre optique plastique. La liaison fibre optique offre une immunité intrinsèque aux interférences électromagnétiques des câbles d'alimentation à courant élevé de la machine — un avantage pratique significatif dans les environnements avec de gros moteurs, des soudures à l'arc ou d'autres sources d'EMI à proximité. Les connecteurs JOG et ROP à l'avant de l'unité gèrent les chemins d'émission et de réception optiques. Ces connecteurs sont à emboîtement et doivent être correctement insérés ; un câble optique partiellement connecté est l'une des causes les plus fréquentes d'alarmes de communication FSSB au démarrage.

Correspondance des numéros de pièce

Expédition et logistique

Expédition :Les unités en stock sont confirmées et expédiées sous 1 à 2 jours ouvrables. Chaque unité est expédiée dans un emballage antistatique avec une protection en carton rigide doublé de mousse.

Transporteurs :DHL Express · FedEx International Priority · UPS Worldwide Express · TNT · EMS

Livraison :Les options express atteignent plus de 220 pays en 24 à 48 heures ; le transit international standard est de 3 à 7 jours ouvrables.

Douanes :Facture commerciale et liste de colisage fournies avec toutes les expéditions. Les droits et taxes d'importation sont à la charge de l'acheteur conformément aux réglementations douanières du pays de destination.

FAQ

Q1 : Le A06B-6160-H003 peut-il remplacer directement un A06B-6160-H002 si le H002 n'est pas disponible ? Non — et c'est une distinction d'une importance capitale. Le H002 est un βiSV20-B avec une sortie crête de 20A ; le H003 est un βiSV40-B avec une sortie crête de 40A. Si l'unité défaillante dans votre machine est un H002 associé à un moteur βiS 4 ou βiS 8, la substitution du H003 fonctionnera électriquement, mais les paramètres servo (en particulier la limite de courant moteur et les seuils de détection de surcharge) doivent être réinitialisés pour le nouveau type d'amplificateur. L'installation du H003 sans mise à jour des paramètres servo peut entraîner une limitation de courant incorrecte, endommageant potentiellement le moteur ou produisant un comportement d'axe erratique. La substitution inverse — H002 pour H003 — ne doit jamais être tentée, car le H002 ne peut pas fournir le courant demandé par les moteurs adaptés au H003, ce qui entraîne des alarmes de surintensité ou une défaillance des IGBT.

Q2 : Le βiSV40-B nécessite-t-il un module d'alimentation séparé (PSM) comme les amplificateurs de la série αi-B ? Non. C'est l'une des principales différences architecturales entre la série βiSV-B et la série αiSV-B. Le A06B-6160-H003 se connecte directement au secteur AC triphasé 200–240V sans nécessiter de PSM compagnon. Il possède son propre redresseur interne, des condensateurs de bus DC et une résistance de freinage intégrée. Un module αiSV-B, en revanche, est alimenté par un bus DC partagé fourni par un module d'alimentation αiPS-B séparé. Pour les conceptions d'armoires où un axe autonome est ajouté à une armoire αi-B existante, le βiSV-B peut être alimenté par sa propre alimentation secteur dédiée plutôt que de se connecter au bus DC αi.

Q3 : Quels contrôles CNC sont compatibles avec le A06B-6160-H003 ? Le βiSV40-B utilise la communication fibre optique FSSB, ce qui limite la compatibilité aux commandes FANUC qui prennent en charge cette interface. Les plateformes compatibles confirmées incluent les séries 0i-D (0i-MD pour le fraisage, 0i-TD pour le tournage), 0i-Mate-D et 0i-MF. Les commandes FANUC plus anciennes utilisant des commandes de vitesse analogiques ou l'interface servo I/O Link antérieure (génération 0i-C, 16i/18i/21i) ne peuvent pas communiquer avec cet amplificateur sans une mise à niveau de la commande numérique.

Q4 : Ma machine affiche une alarme servo 5 (surintensité) immédiatement après un démarrage à froid sur l'axe entraîné par cette unité. Quelles sont les causes probables ? Une alarme servo 5 au démarrage à froid — avant qu'une commande de mouvement n'ait été émise — indique généralement un défaut dans l'étage de sortie de l'amplificateur plutôt qu'un problème de câblage, car la surintensité est détectée avant que le courant ne soit commandé. La cause la plus fréquente est un court-circuit dans un ou plusieurs des transistors de sortie IGBT, qui peut survenir après qu'un défaut d'isolation du câble moteur ait renvoyé une surtension dans l'amplificateur, ou simplement par usure des composants après des années de cycles thermiques. Avant de supposer une défaillance des IGBT, cependant, déconnectez le câble d'alimentation moteur (U/V/W) à la sortie de l'amplificateur et remettez sous tension. Si l'alarme disparaît avec le moteur déconnecté, le défaut se situe dans l'isolation de l'enroulement moteur ou dans le câble moteur — pas dans l'amplificateur lui-même.

Q5 : La résistance de freinage intégrée de cette unité devient visiblement chaude pendant le fonctionnement normal. Est-ce attendu, et quand cela devrait-il être une préoccupation ? Une certaine chaleur provenant de la résistance de freinage est tout à fait normale pendant les cycles de décélération — elle remplit sa fonction de dissipation de l'énergie de freinage. Le seuil de préoccupation est atteint lorsque la surface de la résistance devient suffisamment chaude pour risquer d'enflammer l'isolation du câblage adjacent, ou lorsque l'entraînement commence à déclencher une alarme de surchauffe de régénération (indiquant généralement que la protection thermique de la résistance s'est déclenchée). Cela se produit lorsque le cycle de service des opérations de freinage dépasse la capacité thermique de la résistance. Si l'alarme apparaît de manière répétée, les options sont d'augmenter la constante de temps de décélération dans le programme CNC (répartissant l'énergie de freinage sur une période plus longue), de réduire la vitesse maximale de l'axe, ou d'ajouter une résistance de freinage externe pour partager la charge thermique. Restreindre le flux d'air autour de l'unité — par exemple, en raison de poussière accumulée sur le dissipateur thermique — provoquera également des déclenchements thermiques prématurés et devrait être résolu par un nettoyage régulier.
