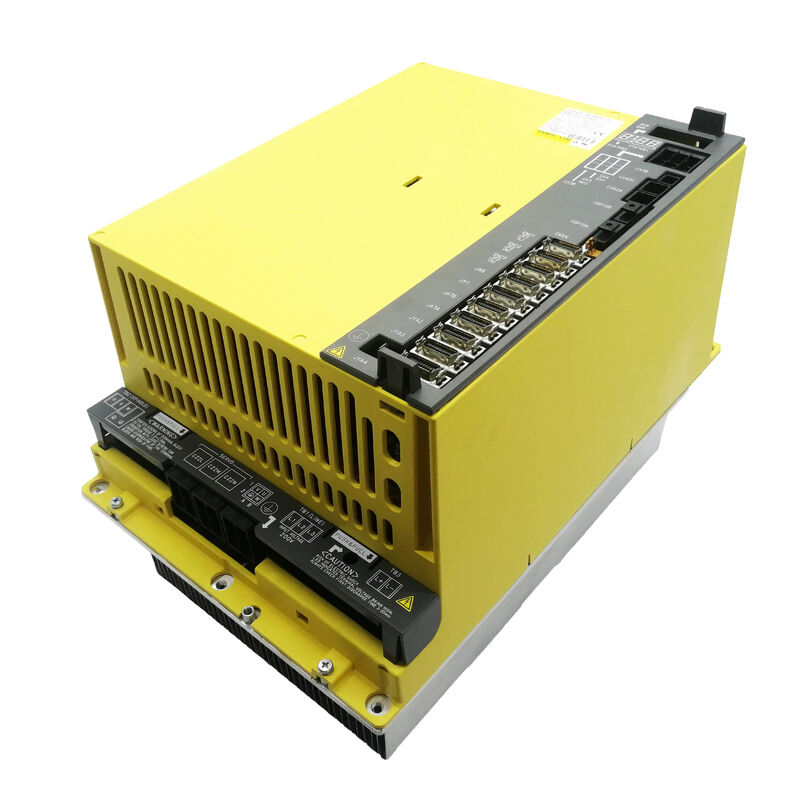

FANUC A06B-6164-H333 — βiSVSP 40/40/40-15 Unité combinée d'amplificateur d'asservissement et de broche

N° de pièce : A06B-6164-H333 (#H580) ▏Type d'unité : βiSVSP (Beta i Servo/Spindle Integrated) ▏Code modèle : SVPM3-15i ▏Interface : FSSB Fibre-Optique ▏Classe de tension : Entrée 200V AC

Une unité, quatre canaux d'entraînement

La plupart des conceptions d'armoires CNC séparent l'amplificateur de broche des entraînements d'axes d'asservissement. Le A06B-6164-H333 adopte une approche différente. Il s'agit d'un βiSVSP — une unité combinée Beta i Servo et Broche — qui intègre trois canaux de moteurs d'asservissement indépendants et un amplificateur de broche complet de 15 kW dans un seul module enfichable. Le code modèle interne de FANUC pour cette unité est SVPM3-15i (Servo/Spindle Power Module, 3 axes servo, classe de broche 15 kW).

La conséquence pratique est significative : un module remplace ce qui nécessiterait autrement un amplificateur de broche séparé plus une unité d'amplificateur d'asservissement multi-axes, réduisant la profondeur de l'armoire, coupant le câblage inter-unités et simplifiant la topologie globale de l'entraînement. Cette approche de conception est caractéristique de la famille d'asservissement Beta de sixième génération, où FANUC visait des solutions économiques et optimisées en espace pour les centres d'usinage verticaux de milieu de gamme, les centres de tournage et les machines composites qui ne nécessitent pas la puissance de pointe de la série Alpha i complète.

Le A06B-6164-H333 (suffixe #H580) est désigné comme une unité d'entrée de classe 200V, fonctionnant à partir d'une alimentation secteur triphasée de 200 à 240V AC via un PSM compagnon. Il communique avec la CNC via le lien fibre optique FSSB (Fanuc Serial Servo Bus) de FANUC — la même architecture de bus série utilisée dans les familles d'amplificateurs αi et βi plus larges.

Spécifications techniques

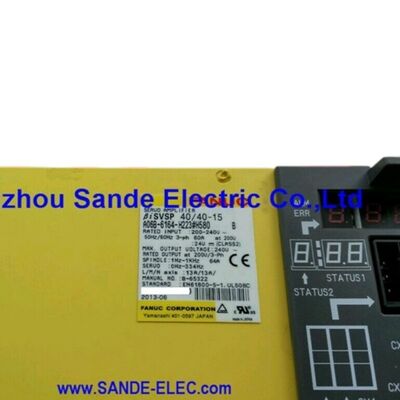

Comprendre le code modèle : biSVSP 40/40/40-15

La désignation biSVSP 40/40/40-15 suit la convention de nommage standard de FANUC pour les unités combinées :

• bi — Série Beta i (famille d'entraînements Beta de deuxième génération)
• SVSP — Unité intégrée Servo + Broche
• 40/40/40 — Trois canaux d'asservissement, chacun évalué à 40A de sortie de crête (13A en continu par axe)
• 15 — Classe de puissance de l'amplificateur de broche, 15kW

Cette convention de nommage permet de distinguer facilement des variantes à deux axes (telles que le biSVSP 40/40-15, numéro de pièce A06B-6164-H233) et des unités avec des tailles d'asservissement mixtes (telles que le biSVSP 40/40/80-15, numéro de pièce A06B-6164-H343).

Moteurs d'asservissement et de broche compatibles

Axes d'asservissement (L / M / N)

Les trois canaux d'asservissement sont conçus pour les moteurs d'asservissement de la série βiS (Beta i Standard) de FANUC. Gamme de moteurs d'asservissement compatibles vérifiée :

• βiS 4/5000 — cadre compact, adapté aux axes légers
• βiS 8/3000, βiS 8/2000 — cadre moyen, axes polyvalents
• βiS 12/3000 — la limite supérieure pour le courant continu à 13A par axe

Les moteurs du cadre βiS 22 et supérieur dépassent le courant continu nominal des canaux d'asservissement de 40A et nécessitent une unité avec une section d'asservissement plus puissante.

Moteur de broche

La section de broche de 15 kW s'associe aux moteurs de broche de la série βi de FANUC dans la classe de 15 kW :

• βiI 15/10000 — moteur intégral en ligne
• βiI 18/7500 — variante de cadre plus grande dans la capacité de sortie de broche de l'amplificateur

La sélection du moteur de broche doit être confirmée par rapport à la fiche technique du moteur FANUC pour garantir que la demande de courant continu du moteur se situe dans la plage de sortie de l'amplificateur.

Compatibilité CNC et remplacement du prédécesseur

Le A06B-6164-H333 fonctionne exclusivement avec les commandes CNC qui utilisent la communication d'asservissement par fibre optique FSSB :

• FANUC Series 0i-D (0i-MD pour le fraisage, 0i-TD pour le tournage)
• FANUC Series 0i-MF (génération ultérieure)
• FANUC 0i-Mate-D

Il est le remplacement désigné pour le précédent A06B-6134-H303#A, qui appartenait à la famille d'unités d'asservissement Beta de génération précédente utilisant un protocole de communication différent. Les unités de la série 6164 sont passées au bus fibre optique FSSB, qui n'est pas rétrocompatible avec le matériel plus ancien de la série 6134. Un remplacement direct de A06B-6134-H303 par A06B-6164-H333 nécessitera également de vérifier que le firmware CNC prend en charge le nouveau type d'amplificateur et que le câblage fibre optique est en place.

Pourquoi l'architecture combinée est importante en pratique

Pour les constructeurs de machines et les ingénieurs de maintenance, le format biSVSP a quelques implications opérationnelles qu'il est bon de comprendre avant de commander :

Espace dans l'armoire. Un seul module occupe moins d'espace sur rail DIN et nécessite moins de connexions de bus d'alimentation inter-unités que la séparation des entraînements d'asservissement et de broche. Ceci est particulièrement important lors de la mise à niveau ou de la reconstruction d'armoires sur des plateformes de machines-outils plus petites où l'espace est limité.

Isolation des défauts. Comme les axes d'asservissement et la broche partagent une seule unité, un défaut sur un canal — un IGBT court-circuité sur l'axe M, par exemple — met hors ligne les quatre canaux d'entraînement jusqu'à ce que le module soit réparé ou échangé. Les machines nécessitant une disponibilité critique peuvent vouloir garder une unité de rechange en stock.

Appariement PSM. Comme toutes les unités de la série βi, le A06B-6164-H333 puise dans un bus DC partagé alimenté par un module d'alimentation βiPS ou αiPS compagnon. Le PSM doit être dimensionné pour supporter la demande de crête combinée des trois axes d'asservissement plus la broche simultanément.

Tableau de correspondance des numéros de pièce

Expédition et logistique

Expédition : Les unités en stock confirmé sont expédiées sous 1 à 2 jours ouvrables. Emballage antistatique avec protection en mousse ; unités lourdes ou surdimensionnées dans des caisses en bois renforcées.

Transporteurs : DHL Express · FedEx International Priority · UPS Worldwide · TNT · EMS

Délai de transit : Le service express couvre plus de 220 pays en 24 à 48 heures ; livraison internationale standard 3 à 7 jours ouvrables.

Documentation : Facture commerciale et liste de colisage incluses dans chaque expédition. Les droits d'importation et les frais de douane sont à la charge de l'acheteur conformément aux réglementations du pays de destination.

FAQ

Q1 : Quelle est la différence entre le A06B-6164-H333 et le A06B-6134-H303#A qu'il remplace ? Le A06B-6134-H303#A appartient à l'ancienne famille d'unités d'asservissement Beta qui utilisait une interface d'asservissement d'E/S parallèle plutôt qu'une communication fibre optique FSSB. Le A06B-6164-H333 est le successeur basé sur FSSB — ce sont tous deux des unités combinées d'asservissement à trois axes plus broche de 15 kW, mais ils utilisent des protocoles de communication fondamentalement différents et ne sont pas interchangeables sans vérifier que le logiciel CNC, les paramètres et le câblage de l'armoire sont mis à jour pour prendre en charge l'architecture de la série 6164.

Q2 : Cette unité convient-elle à une machine à quatre axes ? Non — le A06B-6164-H333 fournit exactement trois canaux d'asservissement (L, M, N) plus un canal de broche. Pour quatre axes d'asservissement avec une broche intégrée, une autre unité combinée ou un amplificateur d'asservissement supplémentaire séparé serait nécessaire. Si votre machine a un quatrième axe d'asservissement comme axe mineur ou auxiliaire, un amplificateur βiSV à axe unique séparé peut être ajouté en aval sur la même boucle FSSB.

Q3 : Cet amplificateur peut-il être utilisé avec des moteurs de broche de la série Alpha i au lieu de moteurs de broche Beta i ? La section de broche βiSVSP est évaluée à 15 kW et est associée aux moteurs de broche de la série β de FANUC. Bien que certains moteurs de broche de la série α plus petits entrent dans la classe de puissance de 15 kW, leur association avec cet amplificateur nécessite une vérification minutieuse des paramètres et une confirmation de FANUC. Les séries α et β ont des caractéristiques d'enroulement de stator différentes, et une association incorrecte peut produire des conditions de surchauffe ou des défauts d'entraînement même si les puissances nominales semblent compatibles.

Q4 : Ma machine affiche une alarme SV avec des codes spécifiques à l'axe sur plusieurs axes à la fois — cela signifie-t-il que les trois canaux d'asservissement ont échoué ? Pas nécessairement. Comme les trois canaux d'asservissement partagent une seule alimentation électrique à l'intérieur du module, une défaillance dans la section du bus DC partagé, un défaut du pilote commun IGBT, ou une perte d'alimentation de contrôle 24V vers l'unité peut désactiver simultanément les trois axes et déclencher plusieurs alarmes SV. Avant de supposer que les trois IGBT de canal ont échoué, vérifiez la tension du bus DC au niveau du PSM, inspectez l'alimentation de contrôle 24V vers le module, et recherchez une alarme SV021 (incompatibilité CNC/amplificateur) ou SV023 (impossible d'arrêter l'asservissement) qui indiquerait un problème au niveau du système plutôt que trois défaillances de canaux indépendantes.

Q5 : Quelles pièces de rechange sont les plus couramment nécessaires pour le A06B-6164-H333 ? Le ventilateur de refroidissement est le consommable le plus usé et devrait être le premier article en stock pour la maintenance préventive. Au-delà du ventilateur, les modules IGBT dans les canaux d'asservissement et l'étage de sortie de broche sont les composants les plus fréquemment remplacés lors des réparations sur site. Les câbles fibre optique reliant cette unité à la CNC valent également la peine d'être gardés en pièces de rechange, car les dommages physiques ou la contamination des connecteurs sur ces câbles sont une cause fréquente d'alarmes de communication SV et SP qui peuvent être confondues avec une défaillance de l'entraînement.
