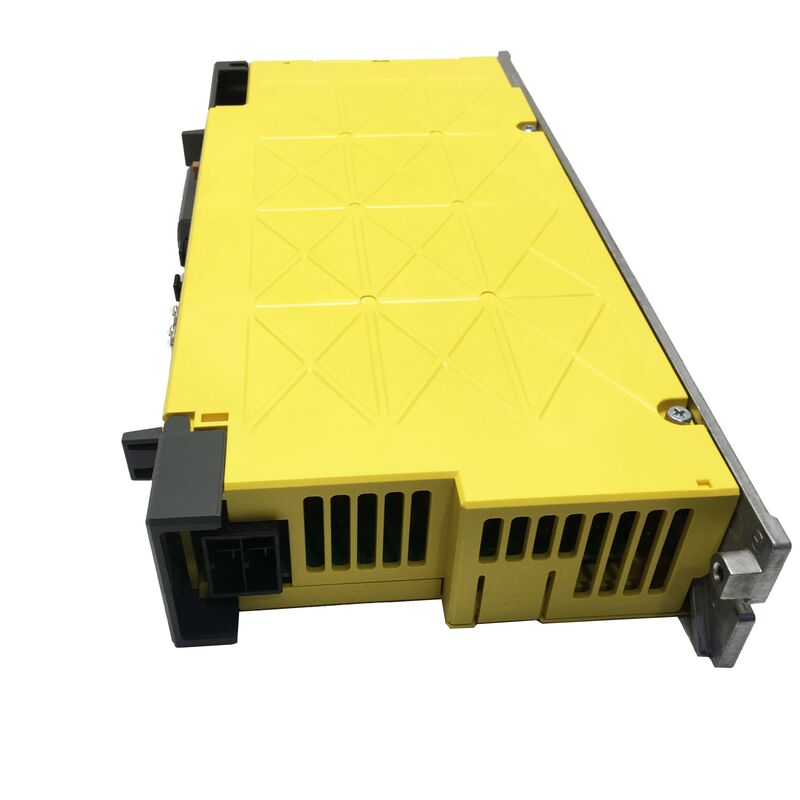

UNITÉ D'AMPLIFICATEUR SERVOMOTEUR CA FANUC A06B-6240-H105 — αiSV 80-B, Monotaxe, Série 200V

N° de pièce : A06B-6240-H105  |  Modèle : αiSV 80-B  |  Série : FANUC αi-B  |  Type : Module amplificateur servomoteur monotaxe  |  Origine : Japon

Présentation

Le contrôle d'axe insuffisant n'est pas un contrôle d'axe — c'est une responsabilité. Le FANUC A06B-6240-H105 est un module amplificateur servomoteur CA monotaxe de la série αi-B de FANUC, désignation de modèle αiSV 80-B, conçu pour les applications CNC et robotiques exigeantes où un couple constant, une réponse rapide et nette, et des intervalles de maintenance longs sont non négociables.

La série αi-B est au cœur de l'architecture servo moderne de FANUC. Comparée aux générations précédentes, la série fonctionne plus froidement, prend moins de place dans l'armoire et consomme moins d'énergie pour une sortie équivalente — FANUC a réduit l'empreinte d'installation de l'amplificateur d'environ 30 % par rapport aux conceptions conventionnelles grâce à une combinaison de dispositifs de puissance à faible perte et d'une aile de dissipation thermique redessinée. En pratique, cela signifie une capacité d'entraînement plus importante par rack et une meilleure gestion thermique dans les configurations d'armoires multi-axes denses.

Le A06B-6240-H105 est utilisé dans deux contextes de déploiement principaux : comme entraînement d'axe servo CNC dans les centres d'usinage exécutant les commandes FANUC Series 30i, 31i et 32i, et comme amplificateur auxiliaire ou 7ème axe dans les systèmes robotiques FANUC — spécifiquement les configurations de contrôleurs R-30iB et R-30iB Plus où des axes servo supplémentaires sont requis au-delà des six standards. Dans les deux rôles, il fonctionne dans le cadre d'une chaîne de communication à fibre optique FSSB (FANUC Serial Servo Bus) coordonnée, recevant les commandes d'axe à haute vitesse avec une latence minimale.

Spécifications techniques

Conçu pour l'architecture αi-B — Ce que cela signifie en pratique

Le A06B-6240-H105 n'est pas un entraînement autonome au sens traditionnel. C'est un module au sein d'un système servo FANUC coordonné, et comprendre comment il s'intègre dans ce système détermine tout, de la procédure d'installation à la stratégie de remplacement.

Communication par fibre optique FSSB L'amplificateur communique avec le contrôleur CNC ou robotique via le bus servo série haute vitesse de FANUC, transporté par câble à fibre optique plutôt que par câblage cuivre conventionnel. La fibre élimine les interférences électromagnétiques entre le signal et le bruit de commutation haute puissance inhérent à l'étage de puissance — important dans les armoires compactes où le câblage de signal et de puissance partage un espace confiné. Le cycle de communication est suffisamment rapide pour prendre en charge une synchronisation multi-axes précise sans les limitations de bande morte des anciennes architectures à train d'impulsions.

Architecture de bus CC partagé La série αi-B utilise une configuration de bus CC partagé : l'alimentation αiPS-B redresse le courant alternatif entrant et alimente un rail CC commun auquel se connectent plusieurs modules amplificateurs servo et broche. Le A06B-6240-H105 puise dans ce bus partagé plutôt que de redresser sa propre entrée à partir du secteur. Cela a deux conséquences importantes. Premièrement, l'énergie régénérative d'un axe en décélération peut être absorbée par un axe en accélération sur le même bus, réduisant la puissance nette tirée de l'alimentation. Deuxièmement, le remplacement du module amplificateur ne nécessite pas le remplacement de l'alimentation — en supposant que le PSM est sain et correctement dimensionné pour la demande de courant totale des axes.

Condensateur de pulsecoder absolu intégré Un condensateur de secours à l'intérieur du A06B-6240-H105 conserve la position du codeur absolu pendant environ 10 minutes après la coupure de courant. Cela signifie qu'en fonctionnement normal — remplacement du module amplificateur lui-même — aucun retour à la position de référence n'est requis après la réinstallation, à condition que le remplacement soit effectué dans le temps de maintien du condensateur. Sur les machines où les cycles de mise à zéro sont longs ou nécessitent des opérations de dégagement de fixation, cette seule fonctionnalité permet de gagner un temps précieux lors de la maintenance planifiée.

Refroidissement par ventilateur avec surveillance Le refroidissement actif par ventilateur maintient l'étage de puissance dans les limites de fonctionnement sous une demande de courant élevée soutenue. L'entraînement surveille l'état du ventilateur et peut signaler des conditions de défaut du ventilateur avant qu'un arrêt thermique ne se produise — donnant aux équipes de maintenance le temps de planifier une intervention plutôt que de subir un arrêt imprévu.

Où cet amplificateur est installé

Centres d'usinage CNC — Axes d'avance haute puissance La désignation 80 dans αiSV 80-B fait référence à la classe de puissance de l'entraînement. Avec une sortie nominale de 22,5 A, le A06B-6240-H105 est adapté aux axes X, Y, Z et rotatifs sur les centres d'usinage de taille moyenne à grande où les exigences de poussée ou de couple de l'axe dépassent ce que des variantes d'amplificateurs plus petites des classes 40 ou 20 peuvent fournir. Les axes linéaires sur les centres d'usinage horizontaux, les tables tournantes à palettes et les applications d'avance lourde sur les machines 5 axes s'appuient sur la capacité d'entraînement dans cette gamme.

Systèmes robotiques FANUC — Extension d'axe auxiliaire L'un des scénarios d'installation les plus courants pour le A06B-6240-H105 est en tant qu'amplificateur 7ème axe ou axe supplémentaire dans les cellules de travail robotisées contrôlées par un contrôleur R-30iB ou R-30iB Plus. Les systèmes de convoyage, les positionneurs rotatifs, les pistolets de soudage servo et les changeurs d'outils à entraînement servo nécessitent tous un module amplificateur supplémentaire en dehors de l'entraînement interne du robot pour les six axes de base. Le A06B-6240-H105 se connecte à la chaîne FSSB dans l'armoire du contrôleur et est configuré comme un axe supplémentaire dans les paramètres du robot.

Fabrication flexible multi-axes Dans les systèmes de portiques, les machines de transfert et les cellules de fabrication flexibles où les contrôles FANUC Power Motion i-A ou Series 31i coordonnent plusieurs axes linéaires et rotatifs simultanément, le A06B-6240-H105 remplit les slots d'axes haute puissance dans les configurations d'entraînement de capacité mixte — fonctionnant aux côtés de modules αiSV 40-B ou αiSV 20-B plus petits qui gèrent les axes à couple plus faible sur le même bus partagé.

Diagnostic de défaut — Ce que l'affichage d'état à LED vous indique

Chaque amplificateur de la série αi-B dispose d'un écran à LED en façade qui fournit des informations d'état et d'alarme en temps réel. Après un déclenchement de défaut, le code d'alarme affiché est le premier et le plus direct indicateur de diagnostic. Codes courants pertinents pour le A06B-6240-H105 et leurs causes profondes les plus fréquentes :

Alarme 9 (Survoltage du bus CC) : La tension du bus CC a dépassé la limite autorisée. Causé le plus souvent par une capacité de régénération insuffisante — soit le circuit de régénération du module d'alimentation est saturé, soit les rampes de décélération sont trop agressives pour l'inertie à arrêter. Vérifiez l'état du module αiPS et envisagez une unité de décharge régénérative si l'application implique des décélérations fortes fréquentes.

Alarme 6 (Surintensité) : Le courant de sortie a dépassé le seuil. Vérifiez le câblage du moteur — en particulier les connexions U, V, W — pour une rupture d'isolation, un court-circuit intermittent ou un mauvais câblage. Vérifiez également le moteur lui-même si l'alarme apparaît à un point constant du cycle de mouvement de l'axe.

Alarme 1 (Défaut ventilateur) : Le ventilateur de refroidissement interne s'est arrêté ou a ralenti en dessous du seuil de vitesse minimum. Remplacez le ventilateur avant de continuer le fonctionnement ; fonctionner à courant élevé sans refroidissement adéquat risque d'endommager thermiquement l'étage de puissance IGBT.

Alarme 8 (Température élevée) : La température de l'étage de puissance a dépassé la limite de sécurité. Vérifiez la température ambiante dans l'armoire, assurez-vous que l'aile est propre et non obstruée, vérifiez que le ventilateur fonctionne et confirmez que l'entraînement ne dépasse pas son courant de sortie nominal pour le cycle de service en cours.

Variantes de recherche de numéro de pièce

Les acheteurs recherchant ce module utilisent plusieurs formats — tous font référence à la même unité :

A06B-6240-H105 · A06B6240H105 · A06B-6240-H105 · AO6B-624O-HIO5 (Confusion O/zéro — erreur de lecture OCR courante, même produit) · FANUC αiSV 80-B · amplificateur aiSV80B · FANUC 6240 H105

Expédition et envoi

Les unités sont expédiées dans leur emballage d'origine FANUC dans les 1 à 2 jours ouvrables suivant la confirmation du paiement. Des transporteurs express sont disponibles pour les besoins urgents.

Transporteurs : DHL Express · FedEx International Priority · UPS · EMS · TNT Transit : 3 à 7 jours ouvrables vers la plupart des destinations internationales via express Documentation : Facture commerciale et liste de colisage standard ; certificat d'origine sur demande Droits et taxes d'importation : Payables par l'acheteur à destination

Les numéros de suivi sont fournis dès que l'expédition est collectée.

Questions fréquemment posées

Q : Quelle est la différence entre le A06B-6240-H105 et le A06B-6290-H105 ?

R : Ce sont tous deux des modules amplificateurs servo monotaxe αiSV 80 de la série αi-B, mais ils fonctionnent dans des classes de tension entièrement différentes. Le A06B-6240-H105 est la variante de la série à entrée 200 V — il se connecte à une alimentation αiPS-B qui alimente un bus de 283 à 339 V CC, et il sort 240 V CA vers le moteur. Le A06B-6290-H105 est la variante de la série à entrée haute tension (HV) 400 V — il fonctionne à partir d'un bus de 537 à 679 V CC et sort 400 V CA. Ils ne sont pas électriquement interchangeables. L'alimentation de votre installation et la tension nominale des servomoteurs du système déterminent la variante correcte. L'utilisation d'un amplificateur de la série 200 V sur un bus 400 V détruira le module.

Q : Le A06B-6240-H105 peut-il être utilisé comme remplacement dans un contrôleur robotique FANUC R-30iA ?

R : Le A06B-6240-H105 est conçu pour l'architecture de la série αi-B, qui est associée aux contrôleurs R-30iB et R-30iB Plus. Le contrôleur R-30iA plus ancien utilisait des amplificateurs de la série αi (non-B) dans son armoire servo. Bien que le facteur de forme physique soit similaire, la série αi-B a un timing de communication et des caractéristiques de bus révisés par rapport à la série αi d'origine. Le mélange de modules de la série B et non-B dans le même système n'est pas une configuration prise en charge. Vérifiez la génération du contrôleur et la série d'amplificateurs existante avant de commander un remplacement — faites correspondre exactement le suffixe des modules installés.

Q : La machine affiche une alarme servo après le remplacement du A06B-6240-H105. Que dois-je vérifier en premier ?

R : La cause la plus fréquente d'une alarme servo immédiatement après un remplacement de module est la donnée de position de référence du moteur. Même si la série αi-B dispose d'un condensateur de secours intégré pour conserver la position du codeur absolu, si le remplacement prend plus d'environ 10 minutes avec l'alimentation coupée, le condensateur se déchargera et les données de position absolue seront perdues — nécessitant un cycle de retour à la position de référence avant que l'axe ne puisse fonctionner. Vérifiez d'abord le message d'alarme du CNC ou du contrôleur pour les codes d'erreur de position ou de perte de données absolues. Si une alarme non liée aux données de position est affichée, vérifiez que tous les connecteurs de fibre optique FSSB sont correctement insérés (à la fois sur l'amplificateur et sur les modules adjacents de la chaîne), et vérifiez que la configuration des paramètres d'axe du CNC correspond au nouveau module.

Q : Cet amplificateur comprend-il une résistance de régénération intégrée ?

R : Non. Dans l'architecture de la série αi-B, la gestion de l'énergie régénérative est assurée par le module d'alimentation partagé (αiPS-B) plutôt que par des modules amplificateurs d'axe individuels. Le PSM gère la régénération pour l'ensemble du bus. Si la capacité de régénération du PSM est insuffisante pour l'application — généralement indiquée par des alarmes de survoltage du bus CC lors de décélérations fortes — une unité de décharge régénérative peut être ajoutée au système. Les modules amplificateurs d'axe individuels de la série αi-B 200 V n'ont pas leurs propres résistances de régénération ou hacheurs de frein.

Q : Comment confirmer qu'il s'agit de la bonne pièce avant de commander — quelles marques dois-je rechercher sur le module existant ?

R : Le numéro de pièce FANUC est imprimé sur l'étiquette apposée sur la face avant ou latérale du module amplificateur, au format standard A06B-XXXX-HXXX. Si l'étiquette indique A06B-6240-H105, cette annonce est le remplacement direct. De plus, confirmez la désignation du modèle sur l'étiquette — elle doit indiquer αiSV 80-B. Si vous vous procurez la pièce en vous basant sur une liste de pièces de rechange plutôt que sur un module installé, vérifiez le paramètre de configuration de l'axe CNC (le code du modèle d'amplificateur stocké dans les paramètres servo du CNC) pour vérifier le modèle d'entraînement attendu par le contrôleur. En cas de doute, partagez le modèle de la machine, la génération du CNC et la référence du schéma de câblage de l'armoire avec notre équipe avant de passer commande.
