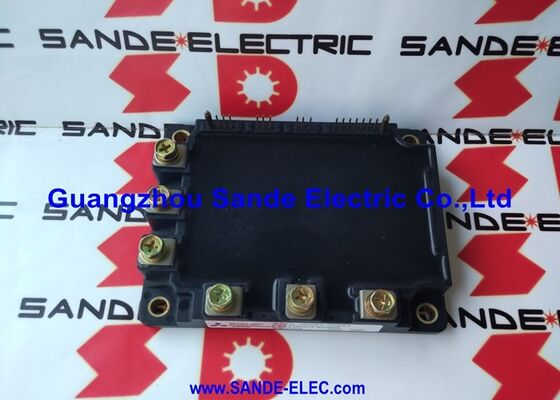

A50L-0001-0327 | Bloc d'alimentation FANUC Fuji IGBT-IPM — 50 A/600 V/16 broches/6MBP50RTA060/servomoteur CNC de rechange

Bloc d'alimentation IGBT-IPM - Qu'est-ce que l'A50L-0001-0327

L'A50L-0001-0327 est la désignation FANUC pour un module d'alimentation intelligent (IPM) Fuji Electric IGBT dans la classe 50A/600V — utilisé comme élément de conversion de puissance dans les servomoteurs AC et les unités d'entraînement de broche FANUC.

Le module est catalogué par FANUC sous le nom de « bloc d'alimentation » – un ensemble de commutation de puissance autonome qui se monte sur le dissipateur thermique interne de l'unité de commande. Au sein du châssis du variateur, l'A50L-0001-0327 remplit la fonction complète de commutation de l'onduleur : recevoir les commandes de porte PWM de l'électronique de commande du variateur et générer la sortie triphasée à fréquence variable qui entraîne le moteur CA connecté.

Spécifications clés

Module d'alimentation intelligent (IPM) — Protection intégrée

La désignation « IPM » identifie l'A50L-0001-0327 comme étant bien plus qu'un simple réseau de transistors IGBT passifs. Un module de puissance intelligent intègre :

Electronique de commande de portail :Les circuits de commande de grille intégrés éliminent le besoin de composants de commande de grille IGBT externes : l'interface à 16 broches accepte directement les signaux PWM de niveau logique.

Protection contre les surintensités :La détection de courant interne détecte les conditions de surintensité (courts-circuits du moteur, défauts d'enroulement) et arrête les portes de l'IGBT en quelques microsecondes, avant que le courant de défaut n'endommage les jonctions des transistors.

Protection contre la surchauffe :Un capteur de température à l'intérieur du module génère un signal de protection lorsque la température de jonction du semi-conducteur approche du maximum, évitant ainsi les dommages thermiques dus à un refroidissement inadéquat ou à une charge excessive.

Protection contre les courts-circuits :La détection de désaturation arrête les IGBT pendant le temps de tenue aux courts-circuits, protégeant ainsi le module de la destruction lors de courts-circuits de sortie.

Applications — Systèmes d'entraînement de servomoteurs et de broches FANUC

L'A50L-0001-0327 est installé dans les unités d'entraînement FANUC de la gamme de produits d'entraînement de servo et de broche :

Servoamplificateurs FANUC série Alpha :Modules d'asservissement Alpha (séries A06B-6079, A06B-6080, A06B-6096 et associées) — Les modules IPM 50 A pilotent des axes d'asservissement nécessitant une sortie de couple de milieu de gamme pour les opérations d'usinage de précision.

Amplificateurs de broche AC FANUC :Unités d'entraînement de broche des séries 6044, 6062, 6063 et familles d'amplificateurs associées : la valeur nominale de 50 A couvre les entraînements de broche pour les centres d'usinage de la classe de puissance moyenne.

Servomoteurs FANUC Beta :Certaines configurations de servoamplificateurs Beta utilisent des modules IPM de la classe 50A/600V.

FAQ

Q1 : Quelle alarme du lecteur FANUC indique une défaillance du module IPM A50L-0001-0327 ?

L'alarme FANUC 12 (ou alarme 12.1, 12.2, etc. pour des axes spécifiques) indique un défaut d'IPM ou de module de transistor - généralement généré lorsque la protection interne de l'IPM se déclenche (surintensité, surchauffe ou court-circuit) pendant l'activation du variateur ou le fonctionnement du moteur. Après avoir exclu les défauts de moteur et de câblage, le module IPM est le principal composant de l'étage de puissance à remplacer.

Q2 : Comment l'interface à 16 broches du A50L-0001-0327 se connecte-t-elle au circuit imprimé du variateur ?

L'interface à 16 broches du bloc d'alimentation IPM se connecte à la carte de signal du variateur via un connecteur homologue, généralement une prise à 16 broches montée sur PCB qui s'accouple directement aux broches de signal du module. Les bornes d'alimentation (bus CC positif, bus CC négatif, sortie moteur triphasé U/V/W) se connectent aux barres omnibus du variateur ou au câblage de gros calibre. Aucun composant de commande de grille externe n'est requis : l'interface à 16 broches gère tous les signaux de commande PWM, les sorties de protection et les connexions d'alimentation.

Q3 : Le A50L-0001-0327 peut-il être remplacé directement par le Fuji 6MBP50RTA060-01 équivalent ?

L'A50L-0001-0327 utilise le Fuji 6MBP50RTA060-01 (ou variante -AF-51) comme module principal. Des ingénieurs de variateurs expérimentés confirment que les dimensions, la disposition des broches et les spécifications du module Fuji correspondent à l'application A50L-0001-0327. Pour la maintenance des entraînements de production, l'utilisation de la désignation A50L-0001-0327 cataloguée par FANUC garantit que les spécifications exactes sont fournies.

Q4 : Quelles exigences thermiques s'appliquent à l'installation A50L-0001-0327 ?

La plaque de base du bloc d'alimentation doit entrer en contact avec une surface plane et propre du dissipateur thermique avec un composé d'interface thermique. Appliquez les vis de montage conformément aux spécifications de couple indiquées dans le manuel de maintenance du variateur FANUC. À 50 A en service continu, l'IPM génère une chaleur importante : un contact thermique inadéquat augmente la température de jonction et réduit la durée de vie du module. Assurez-vous que le ventilateur de refroidissement du lecteur est fonctionnel et que les ailettes du dissipateur thermique sont dégagées avant la remise en service après le remplacement du module.

Q5 : Quelle est la signification du poids de l'A50L-0001-0327 (0,56 lb) ?

Le poids de 0,56 lb reflète la taille physique et la teneur en cuivre/aluminium du module IPM en pack de six 50 A/600 V — plus lourd que les modules à axe unique plus petits, plus léger que les modules plus grands de 75 A et à courant plus élevé. La cohérence du poids confirme la spécification correcte du module lors de la réception des pièces de rechange.
