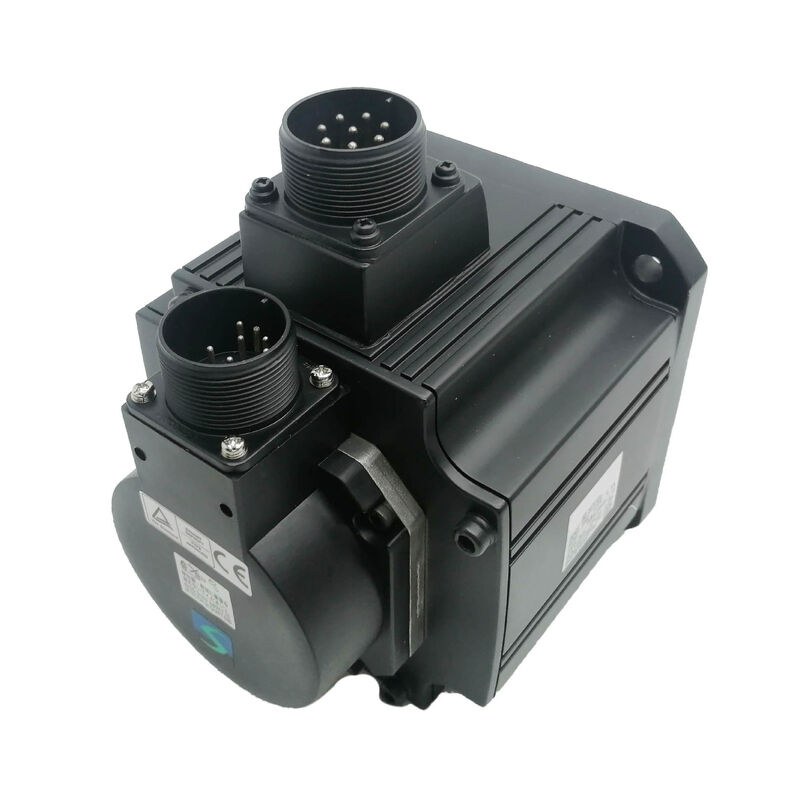

Mitsubishi HC-SFE152K | MELSERVO-J2S Series Moteur Servo AC — 1,5 kW, Absolu 17 bits, Arbre à clavette, IP65

Numéro de pièce : HC-SFE152K (également référencé HC-SFS152K)

Marque : Mitsubishi Electric

Série : MELSERVO-J2S — Type HC-SF

Statut : Arrêté par le fabricant — Stock reconditionné et excédentaire disponible

État : Reconditionné / Échange / Excédentaire

Aperçu

Le Mitsubishi HC-SFE152K est un moteur servo AC sans balais de 1,5 kW de la série MELSERVO-J2S de Mitsubishi Electric — spécifiquement la famille de moteurs à inertie moyenne et puissance moyenne HC-SF.

Avec un couple nominal de 7,16 Nm à 2 000 tr/min, un couple de pointe de 21,6 Nm et un encodeur absolu 17 bits fournissant 131 072 comptes par révolution, ce moteur a été conçu pour les travaux d'axe d'avance et de positionnement où la précision du couple soutenu, le retour absolu précis et la fiabilité à long terme dans les environnements industriels sont des exigences non négociables.

Le HC-SFE152K est doté d'un arbre droit à clavette, d'un joint d'huile intégré et d'une protection d'entrée IP65 — une configuration qui couvre les exigences de couplage mécanique, d'étanchéité de l'arbre et de protection environnementale des applications de machines-outils et d'automatisation de production pour lesquelles la série MELSERVO-J2S a été conçue. Il fonctionne à partir d'une alimentation de classe 200 VAC, consomme 9 A à charge nominale avec une capacité de courant maximale de 27 A, et se monte sur une bride de 130 × 130 mm.

Mitsubishi a depuis arrêté ce modèle. La plateforme J2S a été remplacée par des générations MELSERVO ultérieures, mais une base installée substantielle de machines équipées de J2S reste active dans les installations de fabrication du monde entier — et l'approvisionnement d'un remplacement fiable du HC-SFE152K reste une exigence de maintenance pratique et continue pour bon nombre de ces opérations.

Spécifications clés

Série HC-SF — Inertie moyenne pour les charges d'axe réelles

Mitsubishi a conçu le type de moteur HC-SF pour correspondre aux caractéristiques d'inertie des charges mécaniques moyennes à lourdes — le type d'inertie d'axe que l'on trouve dans les machines-outils de taille moyenne, les centres d'usinage multi-axes et les équipements d'automatisation avec chariots entraînés, tables supportées par vis à billes ou mécanismes d'indexation rotatifs qui supportent une masse réelle.

L'inertie du rotor de 0,00200 kg·m² est le chiffre qui définit le comportement d'adaptation de charge de ce moteur. Lorsque l'inertie de charge réfléchie est un multiple raisonnable de l'inertie propre du moteur — généralement dans un rapport de 5:1 ou 10:1 selon l'application — le système servo peut fermer ses boucles de vitesse et de position avec une réponse stable et bien amortie sans réglage de gain agressif.

Le HC-SF se situe dans la plage d'inertie où de nombreuses configurations d'axes de machines-outils pratiques se situent naturellement, c'est pourquoi il a été associé aux axes qu'il était.

À une vitesse nominale de 1 500 tr/min avec un maximum de 3 000 tr/min, le moteur couvre à la fois les plages de vitesse d'avance de coupe typiques et les vitesses de déplacement plus rapides qui réduisent le temps de cycle non coupant.

Le couple de pointe de 21,6 Nm — trois fois le couple nominal continu — fournit la marge d'accélération nécessaire pour un positionnement rapide de l'axe sans nécessiter un moteur surdimensionné fonctionnant bien en dessous de sa limite thermique continue.

Encodeur Absolu 17 bits — Pas de retour à zéro, pas de dépendance à la batterie

L'encodeur 17 bits intégré résout 131 072 positions uniques par révolution d'arbre et stocke les données de position absolue directement dans le matériel de l'encodeur. Au démarrage, le variateur MR-J2S lit la position actuelle de l'arbre sans nécessiter que l'axe se déplace vers un point de référence au préalable.

Sur une machine multi-axes, cela signifie que le système de contrôle a une connaissance complète de la position de chaque axe équipé de J2S immédiatement après la mise sous tension — avant que tout mouvement ne soit commandé.

Dans les environnements de production, cela est plus important qu'il n'y paraît. Les cycles de retour à zéro prennent du temps — du temps qui s'accumule sur les quarts de travail, les fenêtres de maintenance planifiée, les événements de récupération d'arrêt d'urgence et toute interruption de courant qui interrompt un cycle actif.

L'élimination du retour à zéro de chaque séquence de démarrage est un gain opérationnel réel par rapport aux systèmes à encodeur incrémental, en particulier sur les machines produisant de gros volumes où chaque minute de temps non coupant a un coût mesurable.

La résolution 17 bits prend également en charge une granularité de vitesse fine à basse vitesse d'arbre, ce qui contribue à des profils de mouvement fluides à des vitesses d'avance lentes — pertinent pour les passes de finition, l'interpolation de contour et toute opération où les ondulations de vitesse à basse vitesse affectent la qualité de surface ou la précision dimensionnelle.

Arbre à clavette et joint d'huile

L'arbre droit à clavette assure une connexion mécanique positive avec le composant entraîné — moyeu de couplage, poulie ou entrée de boîte de vitesses — qui ne peut pas tourner par rapport à l'arbre, quelle que soit l'amplitude du couple, la charge de choc ou les inversions de direction.

Pour un moteur d'axe de 1,5 kW développant jusqu'à 21,6 Nm de couple de pointe, la clavette n'est pas une option d'ingénierie — c'est la spécification appropriée pour tout arrangement de couplage où le couple transmis et le profil de charge dynamique dépassent ce que la force de serrage seule peut gérer de manière fiable pendant la durée de vie du moteur.

Le joint d'huile intégré protège le roulement de l'arbre contre la brume de liquide de refroidissement en suspension dans l'air, les fines particules métalliques et la contamination générale présentes à l'extrémité d'entraînement de l'axe d'une machine-outil en fonctionnement.

L'état du joint sur les moteurs d'occasion est un élément d'inspection important — un joint d'arbre durci ou usé permet à la contamination de contourner la protection du boîtier IP65 et d'atteindre le roulement avant, où une lente dégradation commence avant qu'un symptôme évident n'apparaisse.

C'est l'une des constatations les plus courantes sur les moteurs HC-SF ayant une longue histoire de service dans des environnements de coupe humides.

IP65 dans un contexte de production

IP65 protège le corps du moteur contre toute pénétration de poussière et offre une protection contre les jets d'eau à basse pression dirigés sous n'importe quel angle.

Sur une machine-outil CNC, cela couvre l'exposition routinière au liquide de refroidissement — éclaboussures des opérations de coupe, brume en suspension dans la zone de coupe, contact accidentel avec des fluides lors du chargement de la pièce, et la migration générale de fluides qui se produit autour de tout processus d'usinage activement refroidi.

La famille HC-SF n'a pas été conçue pour les environnements immergés ou à jets de liquide de refroidissement haute pression — les applications avec ces conditions nécessitent des indices IP67 ou supérieurs.

Pour la grande majorité des positions d'axe de machines-outils CNC, IP65 est la spécification appropriée et s'est avérée adéquate tout au long de la longue histoire de service de la plateforme J2S.

Compatibilité avec les variateurs MELSERVO-J2S

Le HC-SFE152K est conçu pour être utilisé avec les amplificateurs servo de la série MR-J2S de Mitsubishi. Le variateur MR-J2S prend en charge nativement le type de moteur HC-SF et le protocole d'encodeur absolu 17 bits. Le variateur approprié pour cette classe de moteur est le MR-J2S-200A — dimensionné pour la sortie de 1,5 kW du moteur et les exigences de courant nominal de 9 A / de pointe de 27 A.

La plateforme MR-J2S prend en charge la communication réseau fibre optique haut débit SSCNET pour les systèmes coordonnés multi-axes et les entrées de commande analogiques/train d'impulsions pour les applications autonomes. Les paramètres de l'amplificateur servo doivent être réglés pour correspondre aux spécifications du moteur HC-SF152 avant que l'axe ne soit utilisé.

Sur toute machine remise en service après un remplacement de moteur, la confirmation de l'intégrité des paramètres — en particulier le code de type de moteur, le type d'encodeur et le courant nominal — est l'étape de mise en service correcte avant de faire fonctionner l'axe sous charge.

Pour les installations envisageant une mise à niveau du variateur J2S vers J4 ou J2S vers J5 en même temps que le remplacement du moteur, notez que la compatibilité intergénérationnelle des moteurs nécessite une configuration spécifique de l'amplificateur et doit être vérifiée auprès du support d'application Mitsubishi avant la mise en œuvre.

Statut arrêté et approvisionnement

Le HC-SFE152K n'est plus fabriqué. Comme pour tous les composants MELSERVO arrêtés, les options d'approvisionnement pratiques sont les produits reconditionnés d'installations spécialisées dans la réparation de moteurs servo, les unités excédentaires vérifiées neuves-anciennes et les programmes d'échange.

Compte tenu de l'âge de la plateforme J2S, la qualité du reconditionnement varie entre les fournisseurs — la différence entre un moteur dont les roulements ont été remplacés et testé en fonctionnement sous charge, et un moteur qui a simplement été nettoyé et reconditionné, n'est pas visible de l'extérieur.

Pour les axes de production critiques, l'approche d'achat la plus défendable est un fournisseur capable de fournir des résultats de test documentés couvrant la résistance des enroulements, la résistance d'isolement, l'intégrité de la sortie de l'encodeur et un essai à vide — pas une assurance verbale et une inspection visuelle. Sur un moteur de cet âge, ces tests font la différence entre une réparation fiable et une panne imprévue six mois plus tard.

FAQ

Q1 : Quel amplificateur servo est compatible avec le HC-SFE152K ?

Le HC-SFE152K est conçu pour être utilisé avec les amplificateurs servo Mitsubishi de la série MR-J2S. Le MR-J2S-200A est l'amplificateur approprié pour la sortie de 1,5 kW et les courants nominaux de ce moteur.

Le variateur doit être paramétré avec le code de type de moteur correct pour le HC-SF152 avant que l'axe ne soit utilisé. L'utilisation d'un paramètre de type de moteur incorrect produit une instabilité de la boucle de vitesse ou des défauts du variateur et doit être résolue avant les tests de charge.

Q2 : Le moteur est arrêté — un moteur servo Mitsubishi plus récent est-il un remplacement direct viable ?

Pas sans travaux d'ingénierie importants. Les moteurs Mitsubishi actuels des séries HG-SR ou HG-MR peuvent correspondre à la classe de couple, mais les dimensions de la bride, la géométrie de l'arbre, les broches des connecteurs, le protocole de l'encodeur et la compatibilité du variateur diffèrent entre les générations J2S et actuelles J4/J5.

Une substitution intergénérationnelle nécessite une réévaluation mécanique, de nouveaux câbles et une mise à niveau du variateur en plus du moteur.

Pour un remplacement de maintenance à l'identique, l'approvisionnement d'un HC-SFE152K reconditionné associé au variateur MR-J2S existant reste la voie la moins risquée, sauf si une mise à niveau complète du système est prévue.

Q3 : Qu'offre l'encodeur absolu 17 bits par rapport à un encodeur incrémental ?

Un encodeur absolu 17 bits stocke la position de l'arbre physiquement à 131 072 points par révolution et conserve ces données sans batterie.

Au démarrage, le variateur lit la position absolue immédiatement — aucun cycle de retour à zéro requis. Un encodeur incrémental perd sa référence de position à l'arrêt et nécessite une séquence de retour à zéro chaque fois que la machine redémarre.

Pour les machines de production avec plusieurs démarrages quotidiens ou des événements d'arrêt d'urgence fréquents, le temps gagné en éliminant le retour à zéro s'accumule pour un avantage de productivité significatif sur la durée de vie opérationnelle de la machine.

Q4 : Pourquoi le couple de pointe (21,6 Nm) est-il si supérieur au couple nominal (7,16 Nm) ?

Le couple nominal est la sortie continue que le moteur maintient indéfiniment dans ses limites thermiques. Le couple de pointe est le maximum de courte durée disponible pour l'accélération — généralement pendant des fractions de seconde lors de déplacements rapides de l'axe.

Le rapport pointe/nominal de 3:1 est typique des moteurs servo de cette classe et fournit la marge d'accélération nécessaire pour des cycles de positionnement rapides sans nécessiter un moteur plus grand qui serait thermiquement surdimensionné pour la charge de fonctionnement continue.

Q5 : Que faut-il inspecter sur un HC-SFE152K d'occasion avant de le remettre en service ?

Mesurez la résistance des enroulements triphasés pour l'équilibre entre toutes les phases et vérifiez la résistance d'isolement à la terre — les deux établissent l'état des enroulements. Tournez l'arbre à la main pour évaluer la sensation des roulements ; la rugosité ou la traînée indique une usure. Inspectez le joint d'huile pour détecter un durcissement ou une fissure au niveau de la lèvre.

Vérifiez que le connecteur de l'encodeur et la sortie du câble sont intacts et exempts de corrosion. Appliquez et retirez l'alimentation pour confirmer que l'encodeur produit un signal de position absolue stable. Un essai à vide jusqu'à la vitesse nominale avec surveillance du signal de l'encodeur est la vérification finale correcte avant qu'une unité ne soit installée sur un axe de production.
