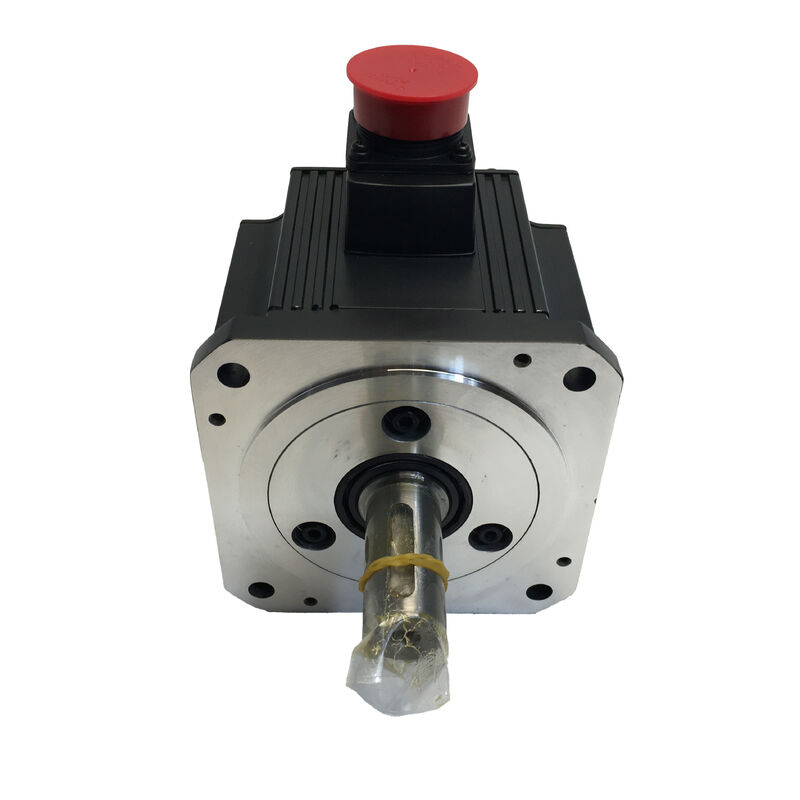

Le moteur de servo Mitsubishi HC-SFE52

Mitsubishi HC-SFE52 | Moteur Servo AC à Inertie Moyenne Série HC-SF — 0,5 kW, 2,39 Nm, 2000 tr/min, 126 V, 3,2 A, Bride 130×130 mm, IP65

Numéro de pièce : HC-SFE52

Série : MELSERVO HC-SF — Moteur Servo AC à Inertie et Capacité Moyennes

Puissance nominale : 0,5 kW (500 W)

Couple nominal : 2,39 Nm

Couple de pointe : 7,16 Nm

Vitesse nominale : 2 000 tr/min

Alimentation : AC triphasé, 126 V

Courant nominal : 3,2 A

Classe d'inertie : Moyenne

Taille de la bride : 130 × 130 mm

Indice de protection : IP65

Amplificateur compatible : Série MR-J2S (MR-J2S-100A/B)

État : Neuf / Reconditionné / Surplus

Présentation

Le Mitsubishi HC-SFE52 est un moteur servo AC à inertie moyenne de 0,5 kW de la série HC-SF, fonctionnant à une vitesse nominale de 2 000 tr/min sur une alimentation triphasée de 126 V avec un courant nominal de 3,2 A. Avec un couple nominal de 2,39 Nm et un couple de pointe de 7,16 Nm — un rapport pointe/nominal de 3:1 qui offre une forte capacité d'accélération par rapport à la puissance continue — il se situe dans la catégorie de capacité moyenne de la famille HC-SF : suffisamment substantiel pour les axes d'avance principaux et les travaux de manutention, suffisamment compact pour les machines où l'empreinte de bride de 130 × 130 mm est la contrainte dimensionnelle.

La série HC-SF occupe une position distincte dans la gamme de moteurs servo de Mitsubishi : inertie moyenne, fonctionnement nominal à 2 000 tr/min et la bride plus grande de 130 × 130 mm qui gère les charges plus lourdes et la géométrie de couplage plus grande typiques des applications de machines-outils et d'automatisation industrielle de milieu de gamme.

Ceci contraste avec les familles HF et HC-KF/HC-MF à bride plus petite, qui fonctionnent à 3 000 tr/min sur des brides de 60 × 60 mm ou 80 × 80 mm pour des charges plus légères. La limite de 2 000 tr/min du HC-SFE52 et son rotor à inertie moyenne le rendent plus tolérant aux rapports d'inertie de charge plus élevés, plus stable sur les structures mécaniques mal amorties, et moins sujet à la sensibilité à la résonance que les conceptions à faible inertie peuvent présenter lorsque l'inertie de charge n'est pas strictement contrôlée.

Construit selon la norme IP65, le HC-SFE52 offre une exclusion complète de la poussière et une résistance aux jets d'eau sur tout le corps du moteur — approprié pour les environnements de machines-outils, les systèmes de convoyage et les machines industrielles où la série HC-SF est le plus couramment appliquée.

Spécifications clés

Inertie moyenne à 2 000 tr/min — Pourquoi cette classe de conception existe

La vitesse nominale de 2 000 tr/min de la série HC-SF, comparée à la norme de 3 000 tr/min pour les familles HF et HC-KF plus petites, reflète un choix de conception délibéré : le moteur à inertie moyenne et à châssis plus grand produit son couple nominal à une plage de vitesse inférieure, ce qui est avantageux pour les configurations d'axes où le pas de la vis à billes, le rapport de démultiplication ou l'arrangement de couplage direct entraînent une vitesse de rotation du moteur comprise entre 500 et 2 000 tr/min en fonctionnement normal.

Les axes d'avance des machines-outils sur les centres d'usinage et les tours avec des masses de table moyennes à grandes sont le territoire d'application naturel.

L'inertie de la table réfléchie par la vis à billes et le couplage sur l'arbre moteur est substantielle — sur une machine avec une table de 200 kg et une vis à billes de 10 mm de pas, l'inertie réfléchie au moteur peut facilement atteindre 5 à 15 fois l'inertie propre du rotor du moteur.

Un moteur à faible inertie exigerait un réglage de gain extrêmement précis pour rester stable à ce rapport d'inertie ; le HC-SFE52 à inertie moyenne absorbe ce chargement avec plus de marge avant que l'instabilité servo ne devienne une préoccupation.

La même caractéristique bénéficie aux bras robotiques, aux tables de rotation indexées et aux systèmes de contrôle de tension/enroulement où l'inertie de charge est intrinsèquement variable sur le cycle de fonctionnement et où le servo doit rester stable tout au long.

Le rotor à inertie moyenne agit comme un volant stabilisateur dans la boucle servo, lissant la réponse de vitesse lors des transitions entre des conditions de charge légère et lourde.

2,39 Nm nominal et 7,16 Nm de pointe — La réserve de couple

Le rapport de 3:1 entre le couple de pointe et le couple nominal est une caractéristique déterminante de la série HC-SF à ce niveau de capacité. En fonctionnement continu, le moteur délivre 2,39 Nm — suffisant pour vaincre les frottements, les forces de coupe et les charges gravitationnelles lors des mouvements en régime permanent.

Lors de l'accélération à partir de l'arrêt jusqu'à la vitesse commandée, le couple de pointe disponible de 7,16 Nm fournit le courant d'impulsion pour changer rapidement la vitesse angulaire de la charge, permettant des phases d'accélération courtes et des temps de cycle rapides.

Cette réserve de couple de pointe est disponible pour un cycle de service défini — pas en continu.

La protection thermique électronique de l'amplificateur servo surveille la demande de courant RMS au fil du temps et se déclenche en cas de surcharge si le moteur est sollicité au-delà de sa capacité thermique soutenue. La courbe de protection contre les surcharges de l'amplificateur MR-J2S définit la limite : de brèves excursions au couple de pointe sont autorisées ; le fonctionnement soutenu au-dessus du couple nominal ne l'est pas.

Pour le dimensionnement de l'axe, l'exigence de couple d'accélération détermine si la pointe de 7,16 Nm est suffisante pour le profil de mouvement prévu.

Le calcul — inertie de charge, distance de déplacement, temps disponible, couple de frottement — établit la demande de couple de pointe. Si le couple d'accélération requis dépasse la pointe de 7,16 Nm du HC-SFE52, le modèle supérieur de la série HC-SF (HC-SFE102, 1,0 kW, 4,78 Nm nominal, 14,3 Nm de pointe) doit être envisagé.

Bride 130 × 130 mm — Intégration mécanique

La bride de montage de 130 × 130 mm du HC-SFE52 est le format standard pour l'intégration de moteurs servo de capacité moyenne dans les machines-outils et l'automatisation industrielle. Elle fournit le schéma de boulonnage et la géométrie de centrage que les fabricants de machines-outils et les concepteurs d'équipements ont standardisés pour cette classe de puissance — la même interface mécanique partagée par les HC-SFS52, HC-SFS102 et d'autres moteurs des séries HC-SF et successeurs.

Pour les applications de remplacement et de modernisation, la bride de 130 × 130 mm signifie que le HC-SFE52 peut physiquement remplacer ou être remplacé par n'importe quel moteur de la même classe de bride sans modification mécanique de la machine. Les caractéristiques d'alignement clés — le diamètre de centrage qui positionne le moteur dans l'alésage du boîtier, le cercle de boulons et le schéma des trous de boulons — sont standardisés dans cette classe de moteurs.

Le diamètre de l'arbre et la géométrie du couplage doivent également correspondre, mais l'interface de bride elle-même est un format courant.

Le format de 130 mm est considérablement plus grand que les brides de 60 mm et 80 mm utilisées sur les séries HF-KE et HF-SP plus petites.

Cette échelle physique reflète les charges mécaniques que le HC-SFE52 est conçu pour supporter : des charges radiales d'arbre plus élevées provenant des entraînements par courroie et des engrenages, des moyeux de couplage plus grands avec une plus grande surface de serrage, et la rigidité structurelle requise lorsque le moteur et la charge sont séparés par un élément de couplage flexible plutôt que rigidement connectés.

Protection IP65 et environnement d'application du HC-SF

L'IP65 est une exclusion complète de la poussière plus une protection contre les jets d'eau de toutes directions — une norme environnementale robuste qui reflète la conception de la série HC-SF pour les environnements de machines-outils et d'automatisation industrielle où les fluides de coupe, l'eau de nettoyage et les copeaux d'usinage sont présents dans la zone de travail près du moteur servo.

À 0,5 kW et à l'échelle de 130 × 130 mm, le HC-SFE52 est le plus souvent installé comme moteur d'axe d'avance principal sur les centres d'usinage et les tours, un entraînement de positionnement de convoyeur, ou un axe de table de rotation indexée — tous des environnements où le corps du moteur peut être exposé à la brume de liquide de coupe pendant l'usinage ou au nettoyage direct pendant la maintenance. La classification IP65 couvre ces conditions de manière fiable.

Ce que l'IP65 ne protège pas, c'est l'immersion directe soutenue ou le liquide de coupe sous pression dirigé vers le jeu de l'arbre — la série HC-SF est conçue pour la protection contre les éclaboussures et les jets, pas pour l'immersion continue dans les fluides.

Les applications où le moteur est immergé ou où un liquide de coupe à haute pression est dirigé en continu vers l'arbre nécessitent la variante avec joint d'huile ou un moteur spécifiquement conçu pour le lavage.

Compatibilité avec la série MR-J2S

Le HC-SFE52 est conçu pour être utilisé avec les amplificateurs servo de la série MR-J2S — spécifiquement le MR-J2S-100A (interface analogique/impulsion) ou le MR-J2S-100B (interface réseau SSCNET) pour ce moteur de 0,5 kW.

La plateforme MR-J2S, faisant partie de la génération MELSERVO-J2-Super de Mitsubishi, offre des modes de contrôle de position, de vitesse et de couple, un auto-réglage, et l'interface de communication RS-232C/RS-422 pour le réglage des paramètres et la surveillance via le logiciel MR Configurator.

La série HC-SF utilise des connecteurs de type canon (type MS) pour le câble d'alimentation du moteur et le câble de l'encodeur — un format de connecteur circulaire robuste qui assure un engagement sûr et une résistance fiable aux vibrations dans les installations de machines-outils.

Lors du remplacement ou de la reconnexion du HC-SFE52, l'engagement du connecteur doit être confirmé comme complet et la bague de verrouillage bien en place ; les connecteurs canon partiellement engagés fourniront un contact électrique intermittent qui se manifeste par un comportement servo erratique ou des codes d'alarme d'encodeur plutôt qu'une faute de connexion évidente.

Pour les clients disposant d'amplificateurs MR-J2S dans des installations existantes, le HC-SFE52 est un moteur compatible confirmé dans la classe 0,5 kW, 2000 tr/min. Les équipements passant des amplificateurs MR-J2S aux MR-J4 doivent noter qu'il existe des chemins de migration utilisant les outils de renouvellement de Mitsubishi, en conservant la connexion du contrôleur de mouvement MR-J2S-B existant tout en passant aux amplificateurs MR-J4-B et aux moteurs compatibles.

FAQ

Q1 : Quelle est la différence entre le HC-SFE52 et le HC-SFS52 ?

Ce sont tous deux des moteurs de la série HC-SF à inertie moyenne de 0,5 kW, 2 000 tr/min, avec le même couple nominal, le même couple de pointe, le même courant et la même bride de 130 × 130 mm. La différence réside dans la génération de l'encodeur.

Le HC-SFS52 appartient à la série MELSERVO J2S et est équipé d'un encodeur absolu 17 bits à 131 072 ppr — l'ajout d'une batterie à l'amplificateur MR-J2S permet de conserver la position absolue sans retour à l'origine au démarrage.

Le HC-SFE52 est la variante antérieure de la série HC-SF avec sa configuration d'encodeur respective. À des fins de remplacement, vérifiez la compatibilité de l'interface de l'encodeur avec l'amplificateur installé et la configuration mécanique (type d'arbre, présence de joint d'huile) avant de substituer une variante à l'autre.

Q2 : Le HC-SFE52 nécessite-t-il un retour de référence (homing) à chaque démarrage ?

Cela dépend de la variante de l'encodeur et de la configuration de l'amplificateur. Le HC-SFS52 (l'équivalent de la série J2S) utilise un encodeur absolu qui, avec une batterie installée sur l'amplificateur MR-J2S, conserve les données de position lors des coupures de courant — éliminant ainsi le besoin de retour à l'origine.

Il convient de vérifier si l'encodeur du HC-SFE52 offre une capacité absolue à partir de la documentation du moteur ou de sa plaque signalétique. Si l'encodeur installé est incrémental, un cycle de retour à l'origine est requis à chaque mise sous tension.

Pour les machines où le temps de démarrage est opérationnellement significatif, la confirmation de la capacité de l'encodeur absolu est une question de mise en service importante.

Q3 : Quelle est la recommandation du rapport inertie de charge/moteur pour le HC-SFE52 ?

Pour la série HC-SF à inertie moyenne, les directives de Mitsubishi autorisent généralement des rapports d'inertie de charge allant jusqu'à 15 fois l'inertie propre du rotor du moteur pour un fonctionnement servo stable aux réglages de gain recommandés.

La conception à inertie moyenne est spécifiquement plus tolérante aux rapports d'inertie élevés que les moteurs à faible inertie, ce qui est l'une des principales raisons de sa spécification sur les axes avec des tables lourdes, de grandes pièces ou des éléments de transmission qui réfléchissent une inertie significative sur l'arbre moteur.

Si le rapport d'inertie de charge dépasse la recommandation de Mitsubishi, contactez Mitsubishi pour obtenir des conseils sur les réglages de gain et les limitations d'application.

Q4 : Quel amplificateur MR-J2S est requis pour le HC-SFE52 ?

Le HC-SFE52 de 0,5 kW est associé au MR-J2S-100A (interface de commande analogique/impulsion) ou au MR-J2S-100B (interface réseau série SSCNET). Le "100" dans la désignation de l'amplificateur indique la catégorie de capacité de 100W, qui couvre les moteurs de 0,5 kW dans la convention de dimensionnement des amplificateurs Mitsubishi pour cette série.

Vérifiez le type d'interface de contrôle — que la machine utilise des commandes d'axe par impulsion/analogique individuelles (type A) ou un contrôleur de mouvement sur SSCNET (type B) — avant de commander l'amplificateur.

Q5 : Quels sont les points d'inspection les plus importants lors de l'évaluation d'un HC-SFE52 d'occasion ?

Faites tourner l'arbre à la main pour vérifier la douceur des roulements — le châssis de 130 mm supporte des roulements plus grands que les moteurs plus petits, et toute rugosité ou grincement est audible avant qu'il ne devienne mécaniquement grave.

Inspectez les connecteurs canon pour les broches tordues ou corrodées ; le connecteur de l'encodeur est le plus critique — même une légère corrosion des broches augmente la résistance de contact et provoque des erreurs de rétroaction intermittentes.

Mesurez la résistance des enroulements triphasés pour l'équilibre et vérifiez la résistance d'isolement à la terre avec un mégohmmètre. Inspectez l'arbre pour détecter des traces de frottement ou des rayures dues à des installations de couplage précédentes, en particulier au niveau de la rainure de clavette ou de la zone d'engagement du couplage.

Un essai sur banc jusqu'à 2 000 tr/min sur un amplificateur MR-J2S compatible avec surveillance du couple et vérification de la rétroaction de l'encodeur est la dernière vérification correcte avant l'installation sur une machine de production.
