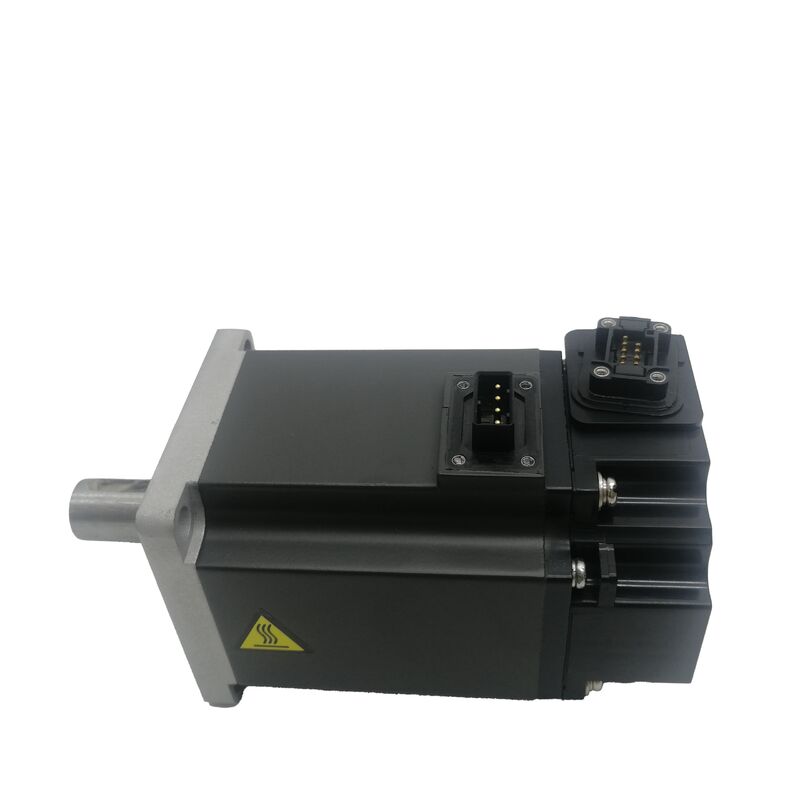

Moteur servo AC Mitsubishi HF-KE23JW1-S100 | MELSERVO-J3
200W, 0.64Nm, 3000 tr/min, arbre à clavette, frein électromagnétique, joint d'étanchéité, IP65
Numéro de pièce : HF-KE23JW1-S100
Série : MELSERVO-J3 -- Moteur servo AC série HF-KE
État : Neuf
Présentation du produit
Le Mitsubishi HF-KE23JW1-S100 est un moteur servo AC 200W de la série MELSERVO-J3, de la gamme HF-KE à faible inertie et de faible capacité. Ce moteur est doté d'un arbre à clavette, d'un frein électromagnétique intégré, d'un joint d'étanchéité et d'une protection IP65. Il délivre un couple nominal de 0,64 Nm et un couple de pointe de 1,9 Nm, avec une vitesse nominale de 3 000 tr/min et une vitesse maximale de 6 000 tr/min. Sa conception compacte avec bride de 60 × 60 mm le rend idéal pour les applications où l'espace d'installation est limité.
Spécifications techniques
| Puissance nominale |
200 W (0,2 kW) |
| Couple nominal |
0,64 Nm |
| Couple de pointe |
1,9 Nm |
| Vitesse nominale |
3 000 tr/min |
| Vitesse maximale |
6 000 tr/min |
| Tension d'alimentation |
Classe 200 VAC (3 phases) |
| Courant nominal |
1,4 A |
| Type d'arbre |
À clavette |
| Frein |
Électromagnétique, à ressort |
| Joint d'étanchéité |
Oui |
| Indice de protection |
IP65 |
| Amplificateur compatible |
Série MR-J3 |
Caractéristiques et avantages clés
Conception compacte à faible inertie
La série HF-KE est dotée de rotors à faible inertie qui permettent une accélération et une décélération rapides, ce qui rend ces moteurs idéaux pour les applications de positionnement dans les machines d'assemblage, les systèmes de prélèvement et de dépose, et les équipements d'emballage où des temps de réponse rapides améliorent l'efficacité du cycle.
Arbre à clavette pour une transmission de couple positive
L'arbre à clavette assure un engagement rotationnel positif entre le moteur et la charge, éliminant le glissement et garantissant une transmission de couple fiable, même dans des cycles de service exigeants et des inversions de sens fréquentes.
Frein électromagnétique pour la sécurité
Le frein électromagnétique à ressort maintient la position de l'axe lorsque l'alimentation du servomoteur est coupée, ce qui rend ce moteur adapté aux axes verticaux, aux applications inclinées et à toute charge susceptible de dériver lorsqu'elle est désactivée.
Protection par joint d'étanchéité
Le joint d'étanchéité à la sortie de l'arbre empêche la contamination par les brouillards de lubrifiant, les liquides de refroidissement et les particules en suspension dans l'air, prolongeant la durée de vie des roulements et la fiabilité du moteur dans les environnements industriels.
Construction robuste
Avec une isolation de classe F (classification 155°C), une protection thermique intégrée et une protection contre les infiltrations IP65, ce moteur est conçu pour les applications industrielles en fonctionnement continu dans des environnements de fabrication exigeants.
Compatibilité et installation
Le HF-KE23JW1-S100 est conçu pour être utilisé avec les amplificateurs servo Mitsubishi de la série MR-J3. Le suffixe S100 indique une configuration de câble standard avec connecteur pour une connexion directe avec les câbles d'alimentation et d'encodeur du moteur. Pour les applications 200W, les amplificateurs MR-J3-20A ou MR-J3-20B sont recommandés.
Questions fréquemment posées
Le frein électromagnétique nécessite-t-il une alimentation séparée ?
Oui, la bobine du frein électromagnétique nécessite une alimentation 24V CC provenant du circuit de commande de la machine, commutée par le signal de sortie de verrouillage du frein de l'amplificateur MR-J3.
Ce moteur convient-il aux applications sur axe vertical ?
Oui, le frein électromagnétique le rend approprié pour les axes verticaux où les charges doivent être maintenues lorsque l'alimentation du servomoteur est coupée. Le frein s'engage instantanément en cas de perte de puissance pour éviter la chute de la charge.
Quand le joint d'étanchéité est-il nécessaire ?
Le joint d'étanchéité est essentiel lorsque le moteur fonctionne à proximité de mécanismes lubrifiés tels que des vis à billes avec lubrification centralisée, des entraînements par courroie avec éclaboussures de lubrifiant, ou tout environnement où des brouillards d'huile sont présents.
Quel amplificateur servo est requis ?
Ce moteur est compatible avec les amplificateurs Mitsubishi de la série MR-J3. Pour les applications 200W, utilisez le MR-J3-20A (commande analogique/impulsion) ou le MR-J3-20B (commande réseau SSCNET III).
