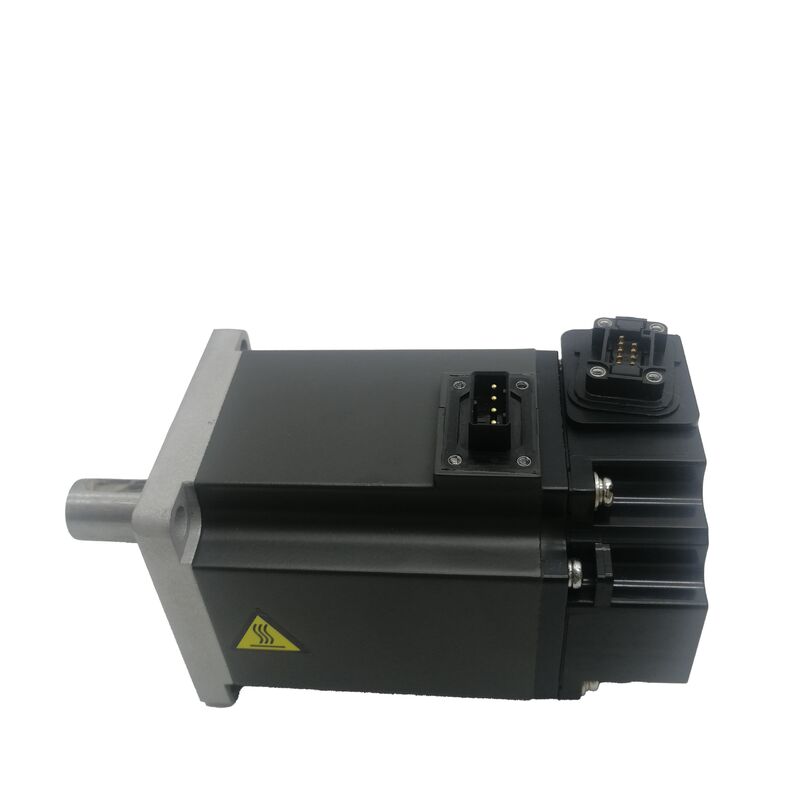

Moteur Servo AC Mitsubishi Electric HF-KE73

750W | 2,4 Nm nominal | 3000 tr/min | Encodeur incrémental 17 bits | Compatible MR-JE-70A | Bride 80x80mm | Arbre droit | IP65 | Faible inertie

La précision là où les systèmes à usage général l'exigent

Il existe un niveau de performance bien défini entre les variateurs d'entrée de gamme en boucle ouverte et les plateformes fermées MR-J4/MR-J3 à toutes fonctionnalités. Il est occupé par les systèmes qui nécessitent une véritable précision de retour de vitesse et de position sans la surcharge d'ingénierie des réseaux d'amplificateurs haut de gamme. Le HF-KE73 de Mitsubishi Electric a été conçu exactement pour cet espace.

Faisant partie de la série HF-KE de Mitsubishi et associé à l'amplificateur servo à usage général MR-JE, le HF-KE73 délivre une puissance nominale de 750W, un couple continu de 2,4 Nm et un retour d'encodeur 17 bits dans un format compact à bride 80x80mm. C'est un moteur pour les constructeurs de machines qui ont besoin de performances servo réactives en boucle fermée sur une gamme d'axes d'automatisation — sans le surcoût des plateformes d'entraînement de niveau supérieur.

La série HF-KE couvre quatre niveaux de puissance : 100W (HF-KE13), 200W (HF-KE23), 400W (HF-KE43) et 750W (HF-KE73). Au sommet de la série, le HF-KE73 offre la capacité de couple maximale que l'amplificateur MR-JE-70A peut piloter.

Spécifications Techniques

HF-KE vs HF-KN vs HF-KP : Même bride, générations d'amplificateurs différentes

Mitsubishi organise sa famille de moteurs basse inertie 750W en plusieurs séries adaptées aux amplificateurs, et les différences ne sont pas interchangeables au niveau du variateur :

Le HF-KE73 s'associe au MR-JE-70A — l'amplificateur servo intelligent d'entrée de gamme de Mitsubishi avec frein dynamique intégré, entrée de commande par train d'impulsions ou analogique, et communication RS-422/RS-485. Cette combinaison cible l'automatisation à usage général où le contrôle de position par train d'impulsions ou la référence de vitesse analogique sont la méthode d'interface.

Le HF-KN73 (série MELSERVO-JN) cible un niveau d'application similaire via l'amplificateur MR-JN — un amplificateur de contrôle de position simplifié qui sacrifie certaines fonctions avancées pour un coût matériel réduit.

Le HF-KP73 (série MELSERVO-J3) et HG-KR73 (série MELSERVO-J4) montent en gamme vers les plateformes plus performantes avec des encodeurs absolus 18 bits/22 bits, la compatibilité réseau SSCNET III/H et l'ensemble complet des fonctions avancées.

Les quatre variantes de moteurs partagent la même empreinte de bride 80x80mm et les mêmes valeurs de couple de 2,4 Nm / 7,2 Nm. Les dimensions mécaniques sont compatibles, mais les encodeurs, les connecteurs et les interfaces d'amplificateur ne le sont pas. Le choix entre eux est une décision au niveau du système, pas au niveau du moteur.

Ce que le retour incrémental 17 bits fournit réellement

Les 131 072 impulsions par tour de l'encodeur 17 bits du HF-KE73 sont la spécification qui définit la douceur de la vitesse et la résolution de la position en fonctionnement normal. À une vitesse nominale de 3 000 tr/min, cet encodeur génère plus de 6,5 millions d'impulsions de retour par seconde — une fréquence de comptage qui permet aux boucles de contrôle de l'amplificateur MR-JE de calculer la vitesse instantanée et de suivre la position avec une granularité fine sur toute la plage de vitesse du moteur.

Pour un axe à vis à billes avec un pas de 10 mm, 131 072 impulsions par tour se traduisent par une résolution de position théorique d'environ 0,076 micromètres par impulsion — bien au-delà de la précision mécanique de toute vis à billes standard. En pratique, la résolution de l'encodeur cesse d'être le facteur limitant de la précision de positionnement, et ce sont les facteurs mécaniques — jeu, dilatation thermique, erreur de pas de la vis à billes — qui dominent.

L'encodeur est incrémental, ce qui a une implication pratique : chaque fois que l'alimentation principale est coupée et rétablie, l'axe n'a aucune mémoire de position enregistrée. Une séquence de retour de référence (homing) est nécessaire avant qu'une position absolue valide ne soit établie. Pour la majorité des machines où le homing au démarrage est une procédure normale et brève — la majorité des centres d'usinage et des applications de positionnement standard — il s'agit d'une contrainte mineure et bien gérée.

IP65 : une amélioration par rapport à la génération HC-KFE

L'indice de protection du corps IP65 du HF-KE73 marque une amélioration significative par rapport à l'IP55 du HC-KFE73. Alors que l'IP55 protège contre les jets d'eau, l'IP65 bloque les jets d'eau de toutes directions tout en assurant une protection complète contre la poussière (premier chiffre 6, contre 5 pour le HC-KFE). Cet indice plus élevé destine le HF-KE73 aux environnements de machines où la brume de liquide de refroidissement, les particules en suspension dans l'air et les lavages périodiques font partie de la production normale — des conditions qui compromettent les moteurs classés IP55 au fil du temps.

La protection IP65 complète est maintenue au niveau du corps du moteur. Pour les installations à proximité de zones à forte concentration de liquide de refroidissement, c'est un avantage substantiel qui prolonge les intervalles de maintenance et réduit le risque de contamination de l'encodeur par rapport à l'ancienne génération HC-KFE.

Le MR-JE-70A : un amplificateur moderne pour cette classe de moteur

Le MR-JE-70A est un amplificateur en production courante — actif dans le catalogue de produits d'automatisation industrielle de Mitsubishi — évalué à 750W pour correspondre à la sortie du HF-KE73. Il accepte une entrée 200VAC monophasée ou triphasée, intègre un frein dynamique et une résistance de régénération, et fournit une communication RS-422/RS-485 pour l'accès aux paramètres et la surveillance.

Les entrées de commande couvrent à la fois le train d'impulsions (pour les contrôleurs de position à train d'impulsions, les modules de positionnement PLC MELSEC ou les sorties d'impulsions CNC) et la tension analogique pour le mode de fonctionnement de régulation de vitesse. La fonction de réglage automatique en temps réel intégrée à la série MR-JE gère l'adaptation du gain à la charge connectée, simplifiant la mise en service pour les ingénieurs de maintenance qui peuvent travailler sans la documentation d'origine du variateur.

L'association HF-KE73 / MR-JE-70A représente un système servo actuel et activement pris en charge — les pièces de rechange, les mises à jour du firmware et le support technique du réseau de service de Mitsubishi restent disponibles, ce qui constitue un avantage de maintenance pratique par rapport aux systèmes hérités basés sur le matériel HC-KFE / MR-E obsolète.

Contexte d'application : où le HF-KE73 trouve sa place

Le plafond de 750W de la plateforme à usage général MR-JE adapte le HF-KE73 à un profil d'application spécifique :

Axes d'avance horizontaux et tables de positionnement — où le couple continu de 2,4 Nm à 3 000 tr/min répond aux exigences de charge de coupe et de déplacement des axes auxiliaires CNC de moyenne puissance, des systèmes de marquage et des glissières d'automatisation générale.

Automatisation de l'emballage et de l'assemblage — axes à cycle de service intermittent effectuant des opérations de pick-and-place, d'indexation ou de positionnement de convoyeur où le couple de pointe de 7,2 Nm gère les transitoires d'accélération sans approcher la limite thermique du moteur.

Indexation rotative — où la bride 80x80mm fournit une base mécanique stable et le boîtier IP65 gère la contamination accidentelle typique des environnements d'atelier de production.

Machines textiles, d'impression et de conversion — où les axes d'avance de bande coordonnés nécessitent une régulation de vitesse précise et le retour 17 bits du HF-KE73 prend en charge un fonctionnement fluide à basse vitesse sans ondulation de vitesse.

Questions fréquemment posées

Q1 : Quelle est la différence entre le HF-KE73 et le HC-KFE73 dans un scénario de remplacement pour maintenance ?

Les deux moteurs partagent la même empreinte de bride 80x80mm et les mêmes valeurs de couple nominal/pointe de 2,4 Nm / 7,2 Nm, ce qui rend un remplacement mécanique direct simple. Cependant, ils utilisent des systèmes d'amplificateurs et des interfaces d'encodeur complètement différents. Le HC-KFE73 s'associe au MR-E-70A obsolète et utilise un encodeur incrémental de 10 000 ppr avec retour par train d'impulsions via un ancien format de connecteur. Le HF-KE73 s'associe au MR-JE-70A actuel et utilise un encodeur incrémental 17 bits (131 072 ppr) avec l'interface de signal moderne MR-JE. Un remplacement mécanique direct n'est pas possible — les câbles de l'amplificateur et de l'encodeur doivent changer. La mise à niveau du HC-KFE73 vers le HF-KE73 représente une réelle amélioration de la résolution de l'encodeur, de la protection IP et de l'accès à une plateforme d'amplificateur activement prise en charge.

Q2 : Le HF-KE73 nécessite-t-il une séquence de homing à chaque mise sous tension ?

Oui. L'encodeur 17 bits est incrémental, ce qui signifie que les données de position sont perdues chaque fois que l'alimentation du système est coupée. Chaque démarrage nécessite un cycle de retour de référence (homing) pour rétablir le zéro de l'axe avant que le système de contrôle ne dispose de données de position absolue valides. Pour la grande majorité des applications de machines — centres d'usinage CNC, lignes d'emballage, automatisation d'assemblage — il s'agit d'une étape de démarrage routinière qui prend quelques secondes par axe et est gérée automatiquement par la séquence de contrôle de la machine. Si l'application nécessite une rétention de position à l'épreuve des cycles d'alimentation sans homing, les moteurs avec encodeurs absolus (tels que le HG-KR73 avec retour absolu 22 bits) répondent à cette exigence, bien qu'à un coût système plus élevé.

Q3 : Le HF-KE73 peut-il être utilisé sur un axe vertical sans frein électromagnétique ?

Le HF-KE73 est la variante standard à arbre droit sans frein. Pour les axes verticaux supportant une charge qui peut dériver ou tomber lorsque le servo est désactivé, le HF-KE73 standard n'offre aucun maintien passif — l'axe se déplacera librement lorsque l'amplificateur est éteint. Pour les axes verticaux où la gravité présente un risque pour le personnel ou la pièce pendant les états désactivés, le HF-KE73B (avec frein électromagnétique sans excitation) est la spécification requise. La variante avec frein utilise une conception à ressort qui s'engage automatiquement lorsque le 24VDC est retiré, maintenant la charge sans aucune action du contrôleur. Pour les axes horizontaux sans charge due à la gravité, le HF-KE73 standard sans frein est le choix approprié et moins coûteux.

Q4 : Quel câble d'encodeur est compatible avec le HF-KE73 lors de la connexion au MR-JE-70A ?

Le HF-KE73 utilise la famille de câbles d'encodeur Mitsubishi série MR-JE, spécifiquement les câbles des séries CNV2E ou MR-EKCBL en fonction de l'orientation du connecteur et des exigences de routage du câble. Les câbles standard à durée de vie en flexion conviennent aux installations fixes ; les variantes à longue durée de vie en flexion sont spécifiées pour les chaînes porte-câbles mobiles ou les montages flexibles. Les longueurs de câble sont disponibles de 2m à 30m dans la gamme standard. L'adaptation de la spécification de durée de vie en flexion du câble à l'installation réelle — routage fixe par rapport à la flexion répétée — est un détail important qui affecte la durée de vie. L'extrémité de l'amplificateur se connecte au connecteur d'encodeur CN2 du MR-JE-70A à l'aide de l'assemblage de câble standard de la série MR-JE.

Q5 : Comment le HF-KE73 se compare-t-il au HG-KR73 de génération actuelle pour une nouvelle conception de machine ?

Pour une nouvelle conception de machine sans contraintes sur le choix de l'amplificateur, le HG-KR73 (série MELSERVO-J4, compatible MR-J4-70A) est la préférence de génération actuelle. Il offre un encodeur absolu 22 bits (4 194 304 ppr) contre 17 bits incrémental du HF-KE73, une protection IP65 (identique), et toutes les fonctions de la plateforme MR-J4, y compris la compatibilité réseau SSCNET III/H, la suppression avancée des vibrations et la rétention de position absolue sur les cycles d'alimentation. Les deux moteurs partagent la bride 80x80mm. Pour les applications s'intégrant dans une infrastructure d'amplificateur MR-JE existante, ou lorsque la spécification à usage général et la structure de coût inférieure du HF-KE73 sont les facteurs déterminants, le HF-KE73 reste un choix pratique et bien supporté.
