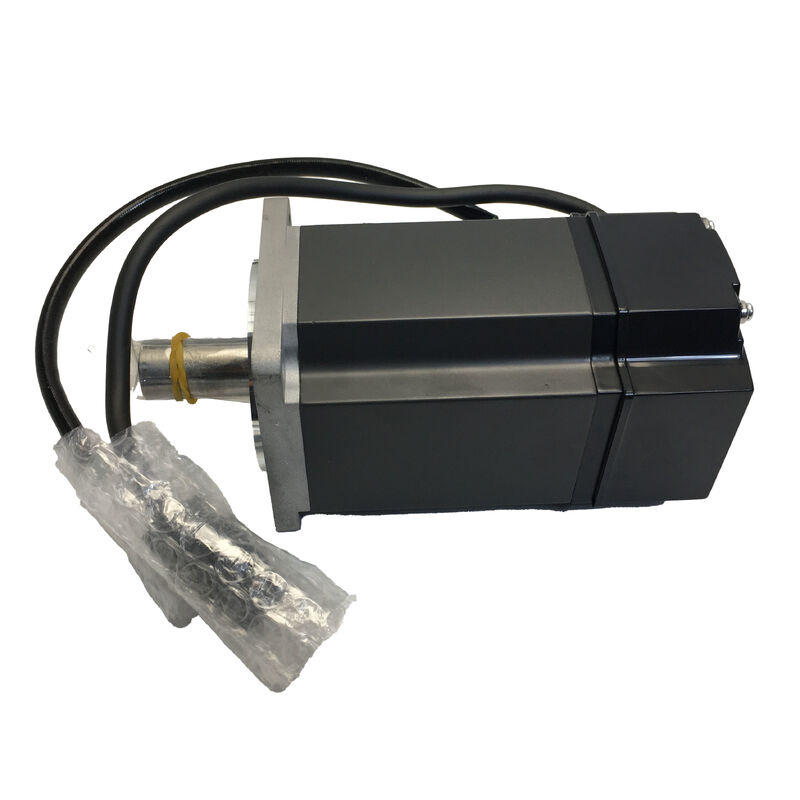

Moteur Servo AC Mitsubishi HC-KFE23

Série MELSERVO HC-KFE | 200W | 3000 tr/min | Faible inertie | Compatible avec l'amplificateur MR-E

Sortie compacte, pas d'encombrement perdu

Il existe une catégorie de tâches d'automatisation industrielle pour lesquelles un servomoteur de 200W est l'outil idéal — ni sous-dimensionné, ni surdimensionné. Enregistrement de ligne d'emballage. Positionnement de petits axes sur des machines multi-axes. Pick-and-place à charge légère. Indexation rotative sur des montages compacts. Le Mitsubishi HC-KFE23 a été conçu précisément pour ces applications : un servomoteur brushless AC à faible inertie et de petite capacité qui offre un contrôle précis de la vitesse et de la position sans l'encombrement et le coût d'une unité plus grande.

Faisant partie de la famille MELSERVO HC-KFE de Mitsubishi, ce moteur s'associe nativement à la série d'amplificateurs servo à usage général MR-E — une ligne d'amplificateurs de classe économique qui couvre les besoins de la plupart des applications de positionnement et de contrôle de vitesse sur un seul axe sans nécessiter l'ensemble de fonctionnalités avancées (et le coût supplémentaire) des plateformes J2S ou J3 complètes.

Spécifications Techniques

Faible inertie — Un choix de conception aux conséquences réelles

La désignation "KF" dans la hiérarchie de la série HC de Mitsubishi identifie la classe de moteurs à faible inertie et de petite capacité. Cette classification n'est pas seulement une étiquette — elle décrit le comportement du moteur lorsqu'il est commandé pour démarrer, s'arrêter et inverser rapidement la direction.

Une faible inertie du rotor signifie que le moteur répond plus rapidement aux commandes de vitesse et de position. Pour les applications avec des cycles de service courts, des changements de direction fréquents ou des exigences de temps de stabilisation serrées, cette caractéristique se traduit directement par un débit. Un moteur qui met plus de temps à démarrer et à s'arrêter limite les cadences de cycle d'une manière difficile à compenser au niveau du contrôle. Le HC-KFE23 élimine cette contrainte pour la classe de puissance de 200W.

Le compromis — comme pour tout moteur à faible inertie — est la sensibilité à l'inadéquation de l'inertie de charge. Lorsque l'inertie de charge réfléchie dépasse significativement l'inertie du rotor, la réponse peut devenir instable sans un réglage minutieux du gain. L'amplificateur MR-E de Mitsubishi atténue cela grâce à un auto-réglage en temps réel, qui estime l'inertie de charge et ajuste automatiquement les gains lors des premières exécutions de la machine.

Association avec l'amplificateur MR-E — Pratique et fonctionnelle

La série HC-KFE a été conçue spécifiquement pour être utilisée avec la famille d'amplificateurs servo MR-E. Cette relation est importante pour quelques raisons pratiques.

Le MR-E prend en charge les modes de contrôle de position, de vitesse et de couple — ainsi que les combinaisons de commutation de mode pendant le fonctionnement. Cette flexibilité signifie que le même HC-KFE23 peut servir d'axe de positionnement dans une machine et d'élément de contrôle de tension dans une autre, le mode de fonctionnement étant configuré via les paramètres de l'amplificateur plutôt que par des modifications matérielles.

Le MR-E comprend également une fonction d'auto-réglage en temps réel intégrée. Au lieu de nécessiter un réglage manuel du gain lors de la mise en service, l'amplificateur observe le comportement de la charge lors des premiers mouvements et définit en conséquence les paramètres de gain de position, de gain de vitesse et de compensation intégrale. Pour les constructeurs de machines installant le même moteur sur de nombreuses machines identiques, cela réduit considérablement le temps de mise en service par unité.

Châssis 60 mm, arbre à clavette droite — Spécificités d'intégration

La face de montage à bride de 60 × 60 mm est la norme dominante pour les servomoteurs de cette classe de puissance, rendant le HC-KFE23 dimensionnellement interchangeable avec d'autres moteurs à châssis 60 mm lors de la conception de la machine. L'arbre droit avec clavette permet une transmission de puissance sécurisée aux poulies crantées, engrenages et moyeux de couplage sans dépendre uniquement d'un ajustement serré ou de connexions par vis de fixation — un avantage pratique dans les applications où l'arbre subit des charges inversées ou des démarrages sous charge.

La protection IP55 couvre le corps du moteur contre la pénétration de poussière et les jets d'eau à basse pression de toutes directions. Pour les environnements d'automatisation intérieure typiques — y compris les enceintes de machines-outils avec brouillard de liquide de refroidissement et les équipements de transformation alimentaire avec cycles de lavage périodiques — l'IP55 offre une couverture adéquate. Les applications nécessitant une protection contre l'eau plus profonde devraient évaluer les variantes classées IP65 dans la gamme Mitsubishi.

Domaines d'application

Le HC-KFE23 est utilisé dans un large éventail de tâches d'automatisation industrielle générale. Sur la base des catégories d'application documentées dans les manuels de la série MR-E de Mitsubishi, les déploiements typiques comprennent :

• Systèmes de convoyage et de transfert — axes de transport à vitesse contrôlée où la vitesse précise est plus importante qu'une réponse dynamique extrême
• Machines d'emballage — entraînements d'enregistrement et d'indexation sur des équipements de formage-remplissage-scellage et d'étiquetage
• Machines spécialisées — systèmes mono-axe ou bi-axe sur mesure où la simplicité du MR-E est un atout
• Équipements de test — actionnement contrôlé de montages de test nécessitant un positionnement répétable
• Bobineuses et dispositifs de tension — fonctionnement en mode couple pour la régulation de la tension de bande
• Tables X-Y et portiques légers — positionnement de charges légères sur les deux axes simultanément

Questions fréquemment posées

Q1 : Quels amplificateurs servo MR-E sont compatibles avec le HC-KFE23 ?

Le HC-KFE23 est conçu pour être utilisé avec les amplificateurs de la série MR-E de la classe 200W — spécifiquement les MR-E-20A et MR-E-20AG. Le "20" dans la désignation de l'amplificateur correspond à la puissance nominale de 200W. Il n'est pas recommandé de se connecter à un modèle MR-E surdimensionné ou sous-dimensionné, car les paramètres du moteur et les seuils de protection contre les surcharges sont calibrés par classe de puissance.

Q2 : Comment le HC-KFE23 se compare-t-il au HC-KFS23 ?

Ce sont tous deux des moteurs à faible inertie de 200W, 3000 tr/min, avec la même bride de 60 mm et le même couple nominal. La principale différence réside dans l'écosystème d'amplificateurs visé par chacun : le HC-KFS23 est conçu pour les amplificateurs de la série MR-J2S avec un encodeur haute résolution 17 bits (131 072 ppr), tandis que le HC-KFE23 s'associe à la série MR-E. La plateforme MR-E est plus économique et mieux adaptée aux applications simples sur un seul axe ; la plateforme J2S offre des performances plus élevées et des capacités multi-axes.

Q3 : Ce moteur est-il livré avec une clavette en standard ?

Oui. Mitsubishi inclut des clavettes avec clés en standard sur les moteurs 200W de la série HC. La clavette est déjà usinée dans l'arbre droit au moment de la fabrication — aucun suffixe de commande spécial n'est requis pour la variante d'arbre claveté à cette puissance.

Q4 : Existe-t-il une version avec frein de maintien du HC-KFE23 ?

Oui, Mitsubishi propose des variantes avec frein électromagnétique dans la série HC-KFE. Le modèle avec frein porterait un "B" dans sa désignation de pièce (par exemple, HC-KFE23B). Les moteurs avec frein nécessitent une alimentation séparée de 24 VDC pour le circuit de libération du frein et ont un moment d'inertie légèrement plus élevé en raison de l'ensemble de frein ajouté. Ils sont généralement utilisés sur les axes verticaux où la charge doit être maintenue en position lorsque le variateur est désactivé.

Q5 : Le HC-KFE23 est indiqué comme étant discontinué — quelles sont les options de remplacement ?

Les familles de produits HC-KFE et MR-E ont été abandonnées par Mitsubishi, remplacées par des plateformes plus récentes. La voie de migration recommandée est celle des amplificateurs de la série MR-JE associés aux servomoteurs des séries HG-KN ou HG-SN. Le MR-JE-20A avec HG-KN23 offre une capacité équivalente de 200W/3000 tr/min avec un encodeur 17 bits et des fonctions d'auto-réglage améliorées. Pour les installations qui maintiennent des installations MR-E existantes, les unités HC-KFE23 restent disponibles auprès de fournisseurs certifiés de surplus et de remise à neuf.
