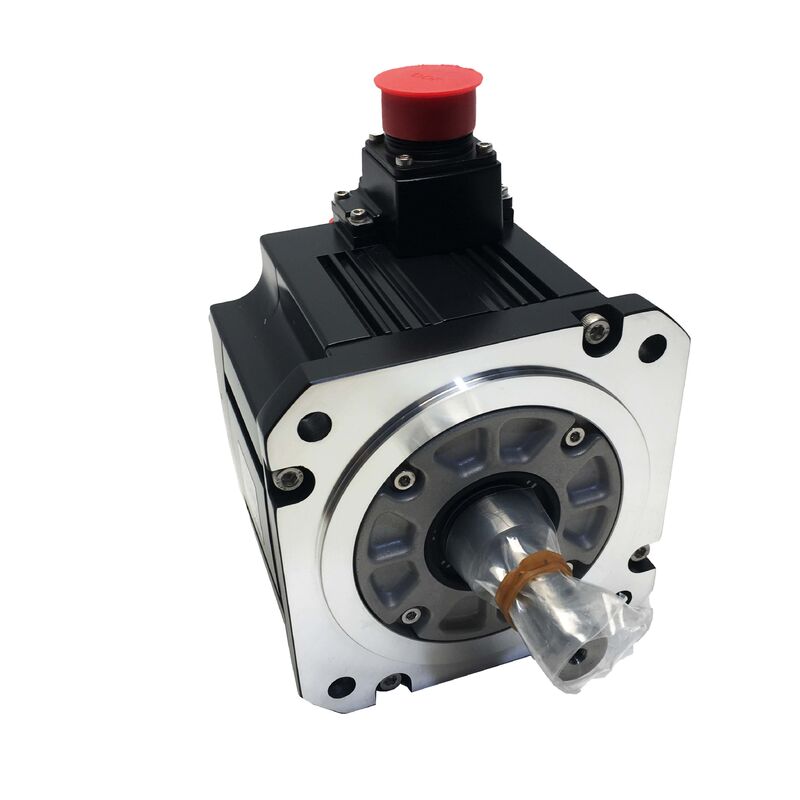

Mitsubishi HF-SP524 MELSERVO-J3 Servo moteur à courant alternatif
Numéro de la partie:Pour les appareils de type "HF"
Marque:Mitsubishi électrique
Série:Le type de produit doit être identifié.
Condition:Nouveau / rénové
Résumé
LeLe numéro de série est le numéro de série de l'appareilest un servo-moteur sans balai de 500W AC de la série MELSERVO-J3 de Mitsubishi Electric.moteur à puissance moyenne doté d'une configuration de 400 VAC et conçu pour des applications d'alimentation et de positionnement précis dans les systèmes de manutention de matériaux, des robots industriels et des équipements d'automatisation multi-axes.
Avec un couple continu de 2,39 Nm et une capacité maximale de 7,16 Nm, ce moteur fonctionne à une vitesse nominale de 2 000 tr/min et à une vitesse maximale de 3 000 tr/min.Le codeur absolu de 18 bits intégré fournit des informations de position exactes, tandis que l'étanchéité environnementale IP67 assure une durabilité à long terme dans des environnements industriels exigeants.
Principales spécifications
| Résultats nominaux |
500 W (0,5 kW) |
| Le couple nominal |
2.39 Nm |
| Le couple maximal |
7.16 Nm |
| Courant nominal |
1.5 A |
| Voltage d'alimentation |
Classe 400 VAC (3 phases) |
| Vitesse nominale |
2, 000 RPM |
| Vitesse maximale |
3, 000 RPM |
| Encodeur |
18 bits absolus (intégré) |
| Type d'arbre |
Faisceau droit |
| Maintien du frein |
Aucun (norme) |
| Protection contre les intrusions |
IP67 (encadrement) |
| Taille de la bride |
Pour les véhicules à moteur: |
| Amplificateur compatible |
Les données de référence doivent être fournies à l'autorité compétente de l'État membre de l'expédition. |
| Température de fonctionnement |
0 à +40°C |
| Série |
Le système d'exploitation de l'appareil doit être équipé d'un système de contrôle de l'équipement. |
Avantages du fonctionnement à 400 V
Le suffixe "24" indique qu'il s'agit de la variante 400VAC du moteur HF-SP 500W.ce moteur offre des avantages d'installation significatifs:
• Une consommation de courant plus faible réduit les exigences de section transversale des câbles
• Réduction de la contrainte thermique sur les étapes de sortie du servoamplificateur
• Réduction minimale de la tension sur les longs câbles
• Compatibilité directe avec l'infrastructure triphasée 400VAC commune aux installations européennes et asiatiques
Conception de l'inertie moyenne
La conception à moyenne inertie de la famille HF-SP est optimisée pour des applications avec des charges mécaniques substantielles, y compris les chariots entraînés, les indexateurs rotatifs et les axes de vis à billes sur les machines-outils.1 rapport couple maximum/couple nominal fournit une accumulation suffisante d'accélérateur pour les taux typiques du cycle de positionnement.
Encodeur absolu à 18 bits
L'encodeur absolu haute résolution fournit 262 144 comptables par tour et maintient les données de position à travers les interruptions d'alimentation sans support de batterie.
Cela élimine les séquences de localisation au démarrage et assure une connaissance immédiate de la position lorsque le système s'allume.
IP67 Protection de l'environnement
Le boîtier IP67 offre une protection complète contre la pénétration de poussière et l'immersion temporaire jusqu'à un mètre pendant 30 minutes.
Ce joint solide protège contre le liquide de refroidissement, les liquides de nettoyage et les contaminants industriels qui provoquent généralement une défaillance prématurée du moteur.
Compatibilité avec le lecteur
Le HF-SP524 est associé à des servo-amplificateurs Mitsubishi MR-J3-60A4 (commande analogique/impulsion) ou MR-J3-60B4 (commande réseau fibre SSCNET III).
L'architecture SSCNET III fournit une communication en fibre optique à l'abri du bruit pour des systèmes multi-axes coordonnés avec un câblage simplifié.
Questions fréquemment posées
Q1: Quelle est la différence entre le HF-SP524 et le HF-SP52 et quand choisir la variante 400V?
Les deux moteurs sont des unités HF-SP de 500 W avec un couple, une vitesse et des spécifications mécaniques identiques.
Le HF-SP52 fonctionne à partir de 200 VAC à 2,9 A, tandis que le HF-SP524 utilise 400 VAC à 1,5 A.Choisissez la variante 400V lorsque votre installation utilise une infrastructure triphasée 400VAC pour simplifier le câblage et réduire la charge thermique.
Q2: Quel servo-amplificateur le HF-SP524 nécessite?
L'appariement d'amplificateur correct est le Mitsubishi MR-J3-60A4 (commande analogique et de train d'impulsion) ou MR-J3-60B4 (commande réseau à fibre optique SSCNET III), tous deux conçus pour une entrée triphasée 400VAC.La classe de tension de l'entraînement et du moteur doit correspondre.
Q3: Pourquoi la série HF-SP utilise-t-elle une conception à inertie moyenne?
Les moteurs à inertie moyenne tolèrent des ratios d'inertie charge/moteur plus élevés, ce qui les rend appropriés pour des applications avec des charges mécaniques substantielles telles que les chariots de manutention de matériaux et les axes des machines-outils.Cette conception fournit un, une réponse axiale bien atténuée sans réglage de gain excessif.
Q4: Le HF-SP524 peut-il être utilisé sans freinage sur un axe vertical?
Cette variante n'a pas de frein intégré. Pour les axes verticaux supportant une charge significative, la variante freinée (HF-SP524B) fournit une tenue mécanique pour empêcher la chute d'axe lors d'une perte de puissance.Le HF-SP524 non freiné convient aux axes horizontaux et aux applications où l'entraînement est maintenu en position active.
Q5: Qu'est-ce qui doit être vérifié lors de l'approvisionnement d'un HF-SP524 usagé?
Vérifiez si le connecteur de l'encodeur et la sortie du câble sont endommagés ou corrosifs, mesurez la résistance de l'enroulement en trois phases pour l'équilibre et vérifiez la résistance de l'isolation.Faire pivoter l'arbre pour évaluer l'état du roulement et inspecter les joints de l'arbreIl est recommandé d'effectuer un essai de banc comprenant la vérification de l'encodeur et le démarrage sans charge.
