Le moteur à servo Mitsubishi HC-KFE73 HCKFE73

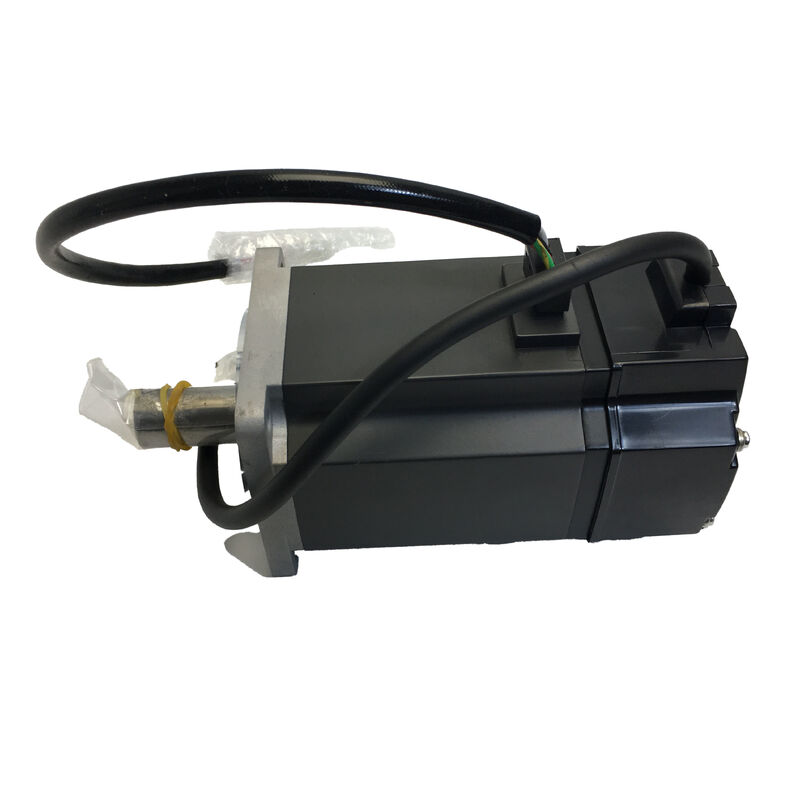

Moteur Servo AC Mitsubishi Electric HC-KFE73

750W | 2,4 Nm nominal | 3000 tr/min | Encodeur incrémental 10 000 ppr | Compatible MR-E-70A | Bride 80x80mm | Arbre droit | Corps IP55 | Arrêté

La version de base du plus grand moteur HC-KFE

Chaque option qui peut être ajoutée à un servomoteur — frein, clavette, joint d'huile — répond à une exigence d'application spécifique. Supprimez ces options et ce qui reste est le moteur de base : juste le rotor, le stator, l'arbre et l'encodeur, qui font le travail fondamental de conversion de l'entrée électrique en sortie mécanique contrôlée. C'est exactement ce que représente le HC-KFE73 dans l'écosystème MELSERVO MR-E.

Avec 750W et un couple nominal de 2,4 Nm, il se situe au sommet de la gamme de puissance de la série HC-KFE, associé à l'amplificateur servo polyvalent MR-E-70A.

Il n'y a pas de frein et l'arbre est droit sans clavette.

Pour les axes horizontaux où les charges de gravité sont absentes et où le train d'entraînement peut gérer la transmission du couple sans verrouillage positif par clavette, cette configuration offre la pleine puissance de 750W de la série sous sa forme la plus compacte et la moins chère — pas de sous-ensembles supplémentaires, pas de câblage supplémentaire, pas de circuit de frein 24VDC à concevoir.

Spécifications Techniques

Où se situe le HC-KFE73 : Le sommet d'un niveau pratique

La série HC-KFE couvre quatre niveaux de puissance — 100W (HC-KFE13), 200W (HC-KFE23), 400W (HC-KFE43) et 750W (HC-KFE73). La désignation 73 place ce moteur au plafond de ce que la plateforme d'amplificateurs MR-E prend en charge. Montez plus haut en puissance et vous quittez entièrement le niveau MR-E, passant aux familles d'amplificateurs MR-J2S ou MR-J3 avec leurs moteurs à encodeur absolu plus performants.

Choisir le modèle de base 750W plutôt que l'une de ses variantes (HC-KFE73K avec clavette, HC-KFE73B avec frein, ou HC-KFE73BK avec les deux) est économiquement judicieux dans deux scénarios. Le premier est un axe horizontal avec un accouplement rigide qui transmet le couple de manière fiable par friction seule, éliminant le besoin d'une clavette. Le second est tout axe qui n'est pas soumis à une charge de gravité lorsque le servo est désactivé — entraînements de convoyeurs, axes d'avance horizontaux, tables tournantes sur plans horizontaux — où le frein électromagnétique n'a aucune fonction de sécurité et ajoute simplement du coût et de la complexité de contrôle.

Dans ces situations, le HC-KFE73 fournit tout le couple que la plateforme MR-E peut offrir, avec la configuration moteur la plus simple possible.

Comprendre la répartition du couple 2,4 Nm / 7,2 Nm

Deux valeurs de couple apparaissent sur chaque spécification du HC-KFE73 : 2,4 Nm nominal et 7,2 Nm de pointe. Elles répondent à des questions différentes.

Le couple nominal (2,4 Nm) est le plafond thermique — le niveau de couple que le moteur peut supporter indéfiniment sans dépasser les limites de température de sa classe d'isolation. Lors du dimensionnement d'un axe, le couple efficace RMS sur le cycle de service complet doit rester inférieur ou égal à cette valeur. Pour les processus continus comme les entraînements de convoyeurs, les charges de ventilateurs ou les enroulements à tension constante, 2,4 Nm est le chiffre qui régit la sélection.

Le couple de pointe (7,2 Nm) représente une capacité transitoire, disponible pendant les phases d'accélération et de décélération. Il est trois fois supérieur à la valeur nominale — un rapport constant dans toute la famille HC-KFE — et il est limité par la limite de courant instantanée de l'amplificateur plutôt que par la capacité thermique.

Sur un axe de positionnement point à point avec un cycle de service de 20 à 30 % en déplacement rapide, ce couple de pointe de 7,2 Nm est ce qui permet à l'axe d'atteindre rapidement sa vitesse. C'est le chiffre qui détermine le temps de cycle pour les déplacements courts et à haute fréquence.

La documentation de Mitsubishi pour les applications d'axes verticaux stipule que le couple déséquilibré doit être maintenu en dessous de 70 % du couple nominal (soit environ 1,68 Nm pour ce moteur). Pour les axes verticaux approchant cette limite, les variantes avec frein sont la spécification appropriée — le HC-KFE73 de base sans frein ne laisse aucun maintien de sécurité lors de la désénergisation.

La bride 80x80mm et sa place dans la série

Le saut de taille de bride de 60x60mm (utilisé sur la classe 400W HC-KFE43) à 80x80mm (utilisé sur le HC-KFE73 750W) est une limite dimensionnelle stricte. Les plaques de montage de machine conçues pour la norme 60x60mm ne peuvent pas accepter le moteur 80x80mm sans usinage, car le schéma des trous de boulons et le diamètre du centrage de la bride changent tous deux à cette transition.

Cependant, au sein de la classe 80x80mm, la cohérence dimensionnelle est l'une des vertus pratiques de la lignée des moteurs MELSERVO HC et HF.

Le HC-KFE73 partage son empreinte de bride avec le HC-KFS73 (compatible MR-J2S), le HC-MFS73, et avec les équivalents de génération actuelle des séries HG-KR et HG-KN.

Cela signifie qu'une machine dont la plaque de montage a été conçue pour un moteur MELSERVO 80x80mm peut accepter le HC-KFE73 sans modification structurelle.

La longueur du corps axial diffère entre les modèles standard, avec frein et variantes, donc le dégagement arrière doit être vérifié, mais la face de bride elle-même est cohérente.

Pour la planification de la maintenance des machines-outils vieillissantes, cette compatibilité simplifie la substitution mécanique entre générations lorsqu'une mise à niveau du système d'entraînement accompagne le remplacement du moteur.

Le MR-E-70A : Ce que cet amplificateur apporte au système

L'amplificateur désigné du HC-KFE73 — le MR-E-70A — est un amplificateur servo à train d'impulsions polyvalent dont la simplicité est un choix de conception délibéré plutôt qu'une limitation. Il accepte les commandes de position sous forme de trains d'impulsions d'un contrôleur de mouvement externe, d'un module de positionnement PLC ou d'une sortie CNC, et les exécute par rapport au retour de l'encodeur incrémental du moteur.

Pas de protocoles réseau, pas de configuration de bus de terrain, pas de logiciel d'entraînement résidant dans le CNC : connectez la source d'impulsions, réglez les gains et l'axe fonctionne.

La variante MR-E-70AG accepte une commande de vitesse analogique (±10V) au lieu d'un train d'impulsions, ce qui convient aux applications où le système de niveau supérieur fournit une référence de vitesse plutôt que des commandes de position — contrôle de tension, entraînements de bobineuses et régulation de vitesse de convoyeurs, par exemple.

Les deux variantes prennent en charge jusqu'à sept réglages de vitesse stockés en interne via des paramètres, accessibles par des combinaisons d'entrées numériques, ce qui convient aux applications nécessitant un fonctionnement à vitesse fixe sans source d'impulsions continue.

Le logiciel MR-Configurator fournit le réglage des gains, la surveillance et la fonction d'auto-réglage en temps réel intégrée qui adapte automatiquement les gains servo à la charge connectée lors de la première mise en service — une fonctionnalité de mise en service pratique pour les ingénieurs de maintenance travaillant sur des machines sans documentation d'entraînement détaillée.

Indice de protection IP55 du corps : Lecture correcte

L'indice IP55 sur le corps du HC-KFE73 protège la surface du boîtier du moteur contre l'infiltration de poussière et les jets d'eau de toutes directions, ce qui place ce moteur confortablement dans les environnements de machines ouvertes, près des zones d'éclaboussures de liquide de refroidissement sur les centres d'usinage horizontaux, et dans les installations industrielles générales où un lavage périodique a lieu.

La documentation du catalogue Mitsubishi indique explicitement ce que la classification ne couvre pas : la partie traversante de l'arbre et les connecteurs.

Ces deux emplacements contournent la protection du boîtier. Le liquide de refroidissement atteignant la zone du joint d'arbre, ou la contamination au niveau du connecteur de l'encodeur et du connecteur d'alimentation du moteur, peut dégrader le moteur au fil du temps, quelle que soit la classification du boîtier.

Le connecteur de l'encodeur est particulièrement sensible — l'humidité ou la contamination métallique sur les broches du signal de l'encodeur produit des anomalies de retour de position qui se manifestent par des alarmes servo avant que toute corrosion visible du connecteur ne devienne apparente.

Dans les environnements humides ou les installations directement exposées au liquide de refroidissement, l'ajout d'une protection mécanique autour du point de sortie de l'arbre ou la spécification d'une variante de moteur avec un joint d'huile est la réponse technique appropriée.

Pour la majorité des applications industrielles générales, le corps IP55 du HC-KFE73 offre une protection environnementale adéquate.

L'encodeur incrémental et le démarrage de la machine

L'encodeur incrémental 10 000 ppr du HC-KFE73 fournit un retour de position que l'amplificateur MR-E utilise pour la fermeture des boucles de vitesse et de position. Contrairement aux encodeurs absolus montés sur la série HC-KFS, cet encodeur n'a pas de mémoire de position lors des coupures de courant.

En pratique, cela signifie qu'à chaque fois que l'alimentation principale est rétablie sur la machine, un retour de référence (cycle de mise à zéro) doit être effectué avant que le CNC ou le contrôleur de mouvement n'accepte une position absolue valide.

L'impulsion Z du moteur (marqueur une fois par révolution) fournit la référence pour le cycle de mise à zéro, combinée avec les interrupteurs de fin de course ou les cames de référence de la machine. Pour les machines où le retour de référence est une opération rapide et routinière — comme c'est le cas sur la plupart des centres d'usinage CNC et des configurations d'axes standard — il s'agit d'un inconvénient mineur qui ajoute environ 15 à 30 secondes au temps de démarrage.

Pour les machines où les interruptions de courant sont fréquentes ou où les cycles de mise à zéro seraient perturbateurs pour le processus de production, les variantes à encodeur absolu de la série HC-KFS (17 bits, 131 072 ppr, compatible MR-J2S) remédient à cette limitation mais entraînent un coût système plus élevé.

Le HC-KFE73 avec son encodeur incrémental est la spécification correcte lorsque la mise à zéro au démarrage est acceptable sur le plan opérationnel.

Questions fréquemment posées

Q1 : Quel est l'amplificateur MR-E correct pour le HC-KFE73, et prend-il en charge les modes de contrôle de position et de vitesse ?

Le HC-KFE73 est associé au MR-E-70A ou au MR-E-70AG. Le MR-E-70A fonctionne en mode de contrôle de position, acceptant des commandes de train d'impulsions d'un contrôleur externe. Le MR-E-70AG ajoute une entrée de commande de vitesse analogique pour les applications de contrôle de vitesse.

Les deux portent la désignation "70" qui correspond à la classe de moteur 750W. Aucun des deux ne prend en charge l'interface d'encodeur absolu — la série MR-E est conçue exclusivement pour les moteurs à encodeur incrémental de la famille HC-KFE. Si un fonctionnement avec encodeur absolu est requis, le moteur et l'amplificateur doivent tous deux être mis à niveau vers la série MR-J2S ou ultérieure.

Q2 : Le HC-KFE73 a un arbre droit sans clavette. Quelle méthode d'accouplement est recommandée ?

Pour les moteurs sans clavette, la transmission du couple repose entièrement sur la force de serrage de l'accouplement ou sur un ajustement par interférence entre l'alésage de l'accouplement et l'arbre du moteur. Un accouplement rigide de type serrage (mâchoire fendue avec vis de serrage) est le choix standard pour la connexion arbre-accouplement sur les arbres droits.

La conception de l'accouplement doit également compenser les désalignements — les accouplements à soufflet ou à disque sont préférés — afin d'éviter que les forces radiales dues au désalignement ne chargent le roulement avant du moteur. Pour les applications nécessitant un verrouillage de couple positif, quelle que soit la force de serrage — charges cycliques élevées, inversions fréquentes ou couple élevé — la spécification du HC-KFE73K (variante avec clavette) est la décision technique appropriée.

Q3 : Comment le HC-KFE73 se compare-t-il au HC-KFS73 en termes d'adéquation à l'application ?

Les deux moteurs partagent des valeurs de couple nominal et de pointe identiques (2,4 Nm / 7,2 Nm), une vitesse nominale (3 000 tr/min) et des dimensions de bride (80x80mm). La différence réside dans l'encodeur et le niveau de l'amplificateur.

Le HC-KFE73 utilise un encodeur incrémental 10 000 ppr et nécessite l'amplificateur MR-E-70A, tandis que le HC-KFS73 est équipé d'un encodeur absolu 17 bits (131 072 ppr) et nécessite la série MR-J2S-70A/B.

Le HC-KFS73 élimine les cycles de mise à zéro et fournit un retour d'information à plus haute résolution, à un coût système plus élevé. Pour les nouvelles conceptions de machines où la rétention de position absolue est importante, le HC-KFS73 est la meilleure spécification. Pour le remplacement dans des machines existantes basées sur MR-E, le HC-KFE73 est la correspondance correcte pour l'amplificateur installé.

Q4 : Le HC-KFE73 convient-il aux applications d'axes verticaux sans frein électromagnétique ?

Le moteur lui-même est mécaniquement capable de toute orientation de montage, mais l'absence de frein crée une considération de sécurité spécifique aux axes verticaux. Lorsque l'amplificateur servo est désénergisé — lors d'un arrêt contrôlé, d'un arrêt d'urgence ou d'une panne de courant — un axe vertical transportant une charge dérivera ou tombera sous l'effet de la gravité s'il n'y a pas de mécanisme de maintien. Le HC-KFE73 sans frein n'offre aucun maintien passif.

Pour les axes verticaux où la charge peut être maintenue par un verrou mécanique ou un contrepoids, ou où la course de l'axe est limitée par un arrêt dur qui retient la charge lors de la désénergisation, le moteur de base peut être acceptable.

Pour les axes verticaux où la chute libre lors de la désénergisation représente un danger pour la sécurité ou un risque de dommages à la pièce, le HC-KFE73B (avec frein électromagnétique) est la spécification requise.

Q5 : Quels moteurs Mitsubishi de génération actuelle peuvent remplacer le HC-KFE73 lors de la mise à niveau d'une machine ?

Le substitut mécanique le plus direct en production actuelle est la série HG-KR73 (MELSERVO J4, compatible MR-J4-70A), qui partage l'empreinte de bride 80x80mm. Le HG-KR73 est équipé d'un encodeur absolu 22 bits (4 194 304 ppr), fonctionne avec l'amplificateur MR-J4-70A et fournit les mêmes valeurs de couple de 2,4 Nm / 7,2 Nm à 3 000 tr/min.

Un échange mécanique est simple — même bride, même schéma de boulons — mais l'amplificateur doit être remplacé du MR-E-70A au MR-J4-70A, les câbles d'encodeur changés en type MR-J3ENCBL, et le système d'entraînement doit être reconfiguré avec des paramètres servo appropriés pour le moteur HG. Dans un contexte de mise à niveau planifiée, cette transition offre également un fonctionnement avec encodeur absolu, éliminant les cycles de mise à zéro à chaque démarrage.
