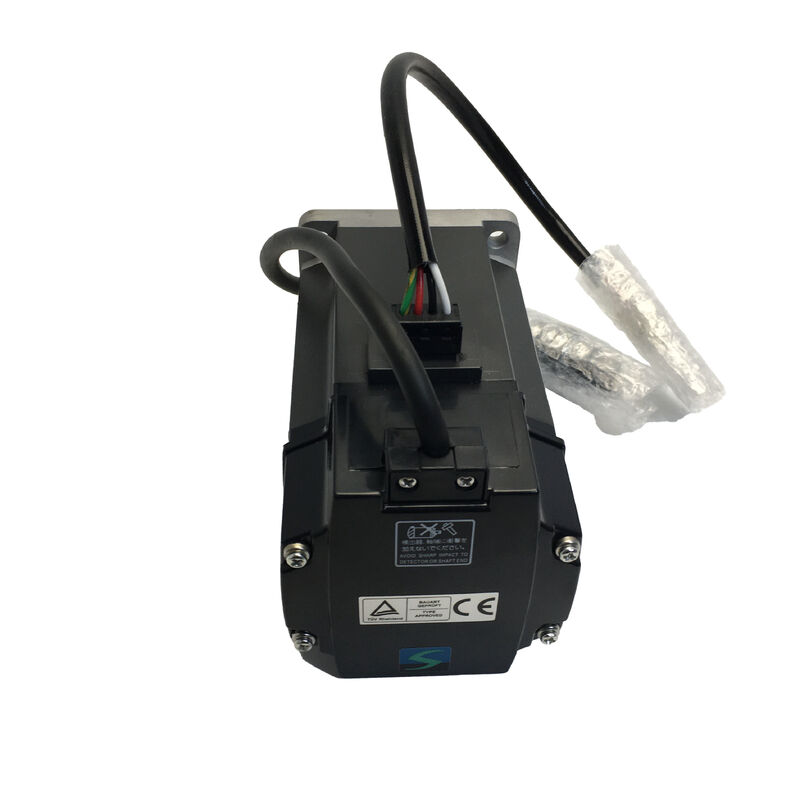

Moteur Servo AC Mitsubishi Electric HC-KFE43

400W | Couple nominal de 1,3 Nm | 3000 tr/min | Encodeur incrémental 10 000 ppr | Série MR-E | Bride 60x60 mm | Corps IP55 | Arrêté

Conçu pour la valeur. Conçu pour la précision.

Il existe un segment bien établi du marché des servomoteurs où les systèmes d'encodeurs absolus haut de gamme et la complexité qui les accompagne sont tout simplement inutiles. Machines à usage général, équipements textiles, lignes d'emballage, axes d'alimentation standard — ces applications nécessitent un couple fiable, un contrôle de vitesse stable et un positionnement prévisible sans le surcoût des retours d'information absolus multi-bits ou la surcharge de configuration des systèmes d'amplificateurs haut de gamme. Le Mitsubishi Electric HC-KFE43 a été conçu exactement pour cet espace.

Faisant partie de la série HC-KFE et associé à la famille d'amplificateurs servo à usage général MR-E de Mitsubishi, ce servomoteur AC basse inertie de 400W offre les performances de base qui ont fait de la plateforme MELSERVO une référence standard dans l'automatisation industrielle — une livraison de couple nette à 3000 tr/min, un rapport couple de pointe sur couple nominal de 3:1 pour l'accélération, et un encodeur incrémental suffisamment précis pour les exigences de positionnement des applications pour lesquelles il a été conçu.

Spécifications Techniques

Position de ce moteur dans la gamme Mitsubishi MELSERVO

Mitsubishi Electric a organisé ses générations de produits MELSERVO par niveaux d'application, et la série HC-KFE occupait le niveau d'usage général — positionnée en dessous de la série HC-KFS (compatible MR-J2S, encodeur absolu 17 bits) en termes de sophistication de l'encodeur, mais partageant la même empreinte de bride de 60x60 mm et les mêmes valeurs de couple nominal/de pointe de 1,3 Nm / 3,8 Nm pour une sortie de 400W.

La série HC-KFE s'associe exclusivement à l'amplificateur servo MR-E, le point d'entrée de Mitsubishi dans le contrôle servo à usage général. Pour le HC-KFE43, cela signifie le MR-E-40A (entrée train d'impulsions) ou le MR-E-40AG (commande de vitesse analogique). L'amplificateur MR-E accepte les commandes de train d'impulsions provenant de modules de positionnement, d'automates programmables ou de contrôleurs de mouvement, ce qui rend l'intégration du HC-KFE43 simple dans les systèmes basés sur les automates programmables MELSEC séries Q/FX ou les unités de positionnement autonomes à sortie d'impulsions.

Alors que le moteur de la série HC-KFS est équipé d'un encodeur absolu 17 bits qui conserve la position entre les cycles d'alimentation, l'encodeur incrémental 10 000 ppr du HC-KFE43 signale uniquement le mouvement relatif de l'arbre par rapport à la dernière position de référence. Le système nécessite un référencement à la mise sous tension pour établir la position absolue — une contrainte bien comprise dans les applications à usage général où la géométrie de la machine est fixe et les cycles de référencement sont routiniers.

Performance de couple : Le rapport de pointe de 3:1

À une puissance de sortie nominale de 400W, le HC-KFE43 produit un couple nominal continu de 1,3 Nm — la valeur par rapport à laquelle le dimensionnement de la charge est effectué et que le moteur peut supporter indéfiniment dans les limites thermiques. Le couple de pointe nominal de 3,8 Nm (environ trois fois la valeur nominale) est disponible pour les brèves demandes transitoires des cycles d'accélération et de décélération.

Ce rapport couple de pointe sur couple nominal est le chiffre qui détermine la rapidité avec laquelle un axe peut accélérer sous une inertie de charge donnée. Pour une application où le rapport d'inertie de charge est dans la limite recommandée par le MR-E (15 fois l'inertie du moteur pour la série HC-KFE), le couple de pointe de 3,8 Nm est entièrement disponible pour piloter des déplacements rapides point à point. Les axes où le temps d'accélération est important — pick-and-place à courte course, navettes, indexeurs — tirent une valeur de temps de cycle réelle de cette marge.

L'indice de protection IP55 et ses limites pratiques

Le HC-KFE43 bénéficie d'un indice de protection IP55 pour son corps — protection contre l'infiltration de poussière et les jets d'eau de toutes directions, couvrant le boîtier du moteur. Cela rend le moteur adapté aux environnements de machines ouverts où des éclaboussures accidentelles de fluides et des particules en suspension dans l'air sont présentes.

L'exception mentionnée est importante pour la planification de l'installation : la partie traversante de l'arbre et les connecteurs du HC-KFE ne sont PAS IP55. Les liquides ou contaminants atteignant l'entrée de l'arbre dans le boîtier ou les connecteurs de l'encodeur/d'alimentation contournent entièrement la protection du corps du moteur. Dans les applications où la gestion des fluides autour de l'arbre n'est pas possible, une variante avec joint d'étanchéité (disponible sur d'autres modèles de la série HC) ou une étanchéité mécanique supplémentaire au niveau de l'arbre doit être évaluée. La connexion du câble de l'encodeur en particulier mérite une protection contre la contamination, car la dégradation du signal de l'encodeur est un mode de défaillance courant dans les environnements humides ou sales.

Notes d'installation mécanique

La bride carrée de 60x60 mm est le profil standard pour les servomoteurs de moins de 1 kW dans la lignée MELSERVO HC/HF/HG — la même dimension de bride qui couvre les moteurs basse inertie de 400W de Mitsubishi, de la génération HC-KFE jusqu'à la série HG-KR actuelle. Le motif des trous de boulons et les dimensions d'enregistrement de la bride sont cohérents entre les générations, ce qui a rendu possible le remplacement mécanique bride à bride lors de la mise à niveau des systèmes d'entraînement sans modifier les plaques de montage de la machine.

Le boîtier du moteur est adapté au refroidissement naturel (convection) — aucun ventilateur de refroidissement forcé n'est requis, et aucune marge de dégagement pour le flux d'air au-delà des espaces d'installation standard n'est nécessaire. Les exigences de l'environnement d'exploitation suivent les pratiques standard des servos industriels : installation intérieure, exempte de gaz corrosifs ou inflammables, de brouillard d'huile et de lumière directe du soleil. L'altitude d'installation maximale sans déclassement est de 1 000 mètres au-dessus du niveau de la mer.

Pour les conceptions de machines qui appliquent un couple déséquilibré — charges d'axe vertical, par exemple — la documentation de Mitsubishi recommande de maintenir la composante de couple déséquilibré en dessous de 70% du couple nominal du moteur. Il s'agit d'une considération de dimensionnement de conception plutôt que d'une limite opérationnelle.

Considérations de remplacement et de mise à niveau

Le HC-KFE43 est un produit arrêté, et l'amplificateur MR-E avec lequel il fonctionne a également atteint sa fin de vie. Les nouvelles unités ne sont plus disponibles via les canaux de distribution standard de Mitsubishi ; le marché d'approvisionnement se compose des stocks restants après-vente, des unités retirées du service et des inventaires remis à neuf par les fournisseurs de pièces d'automatisation industrielle.

Pour les installations planifiant une mise à niveau du système d'entraînement, le chemin de migration documenté par Mitsubishi du MR-E aux générations MELSERVO actuelles mène à la série MR-JE (pour les applications à usage général) ou à la série MR-J4 (pour les exigences de performances plus élevées). Les moteurs de la série HG-KN sont l'équivalent de la génération actuelle dans la catégorie 400W basse inertie — partageant la même empreinte de bride de 60x60 mm, ce qui simplifie la substitution mécanique.

Questions fréquemment posées

Q1 : Quel est le modèle spécifique d'amplificateur MR-E qui s'associe au HC-KFE43 ?

Le HC-KFE43 est conçu pour les amplificateurs MR-E-40A et MR-E-40AG. Le MR-E-40A accepte les commandes de positionnement par train d'impulsions (formats impulsion + direction ou différence de phase 90°) des contrôleurs externes, tandis que le MR-E-40AG ajoute une entrée de commande de vitesse analogique pour les applications où l'amplificateur fonctionne en mode de contrôle de vitesse sous la sortie analogique d'un contrôleur de niveau supérieur. Le suffixe "40" dans la désignation de l'amplificateur correspond à la classe de moteur 400W, correspondant directement à la puissance de sortie nominale du HC-KFE43. Les autres tailles de châssis MR-E (10A, 20A, 70A, etc.) ne sont pas compatibles avec le HC-KFE43 et ne doivent pas être substituées.

Q2 : Le HC-KFE43 nécessite-t-il une batterie de secours pour conserver la position entre les cycles d'alimentation ?

Aucune batterie n'est requise, mais le moteur ne conserve pas non plus la position absolue lors de la mise hors tension. Le HC-KFE43 utilise un encodeur incrémental, qui nécessite une séquence de référencement à chaque mise sous tension pour établir un point de référence avant que le système de contrôle ne dispose de données de position absolue valides. Cela diffère des moteurs Mitsubishi de la série HC-KFS avec encodeurs absolus 17 bits, qui conservent la position via l'encodeur alimenté par batterie même après la coupure de courant. Pour les applications nécessitant une conservation de position à l'épreuve des cycles d'alimentation sans référencement, un moteur avec un encodeur absolu est le choix approprié.

Q3 : Le HC-KFE43 peut-il être remplacé par un moteur Mitsubishi en production actuelle sur le même montage mécanique ?

Mécaniquement, l'empreinte de bride de 60x60 mm du HC-KFE43 est partagée avec les moteurs basse inertie 400W Mitsubishi de génération actuelle, y compris la série HG-KR43. Les dimensions de la bride permettent un remplacement mécanique direct sur la machine sans modifier la plaque de montage. Cependant, l'interface de l'encodeur entre le HC-KFE43 (incrémental, adapté au MR-E) et les moteurs de la série HG-KR actuelle (absolu 22 bits, adapté au MR-J4) est entièrement différente. Un remplacement mécanique seul tout en conservant l'amplificateur MR-E existant n'est pas réalisable ; une mise à niveau complète du moteur et de l'amplificateur en tant que paire assortie est la bonne approche.

Q4 : Que signifie concrètement l'exception IP55 pour la partie traversante de l'arbre ?

L'indice IP55 couvre la surface extérieure du corps du moteur mais exclut explicitement le point où l'arbre sort du boîtier et les emplacements des connecteurs de câble. En pratique, cela signifie que les contaminants liquides atteignant la zone du joint d'arbre — brouillard de liquide de refroidissement, pulvérisation de fluide de coupe, eau de lavage — peuvent contourner la protection du corps du moteur et pénétrer dans le moteur ou l'ensemble de l'encodeur avec le temps. Dans les environnements d'atelier propres, cela pose rarement problème. Dans les machines-outils ou les environnements de processus humides où le moteur est monté près des zones de liquide de refroidissement, une protection adéquate du point de sortie de l'arbre et des connecteurs de câble est essentielle. Certaines installations utilisent des capots de protection ou des agencements d'enceintes pour étendre la protection effective à ces points vulnérables.

Q5 : Le HC-KFE43 convient-il aux applications d'axe vertical ?

Le moteur lui-même est mécaniquement capable d'une utilisation sur axe vertical, mais la documentation de Mitsubishi spécifie que le couple déséquilibré sur l'arbre moteur doit être maintenu en dessous de 70% du couple nominal pour les machines avec un déséquilibre de charge gravitationnelle. Le HC-KFE43 de base n'inclut pas de frein électromagnétique. Pour tout axe vertical qui doit maintenir sa position de charge lorsque l'amplificateur servo est désactivé — y compris les arrêts contrôlés, les arrêts d'urgence ou les interruptions de courant — la variante avec frein électromagnétique (HC-KFE43B) doit être spécifiée à la place du moteur standard. S'appuyer uniquement sur la sortie de couple de l'amplificateur servo pour maintenir une charge verticale lorsque le courant est coupé n'est pas une pratique de conception sûre.
