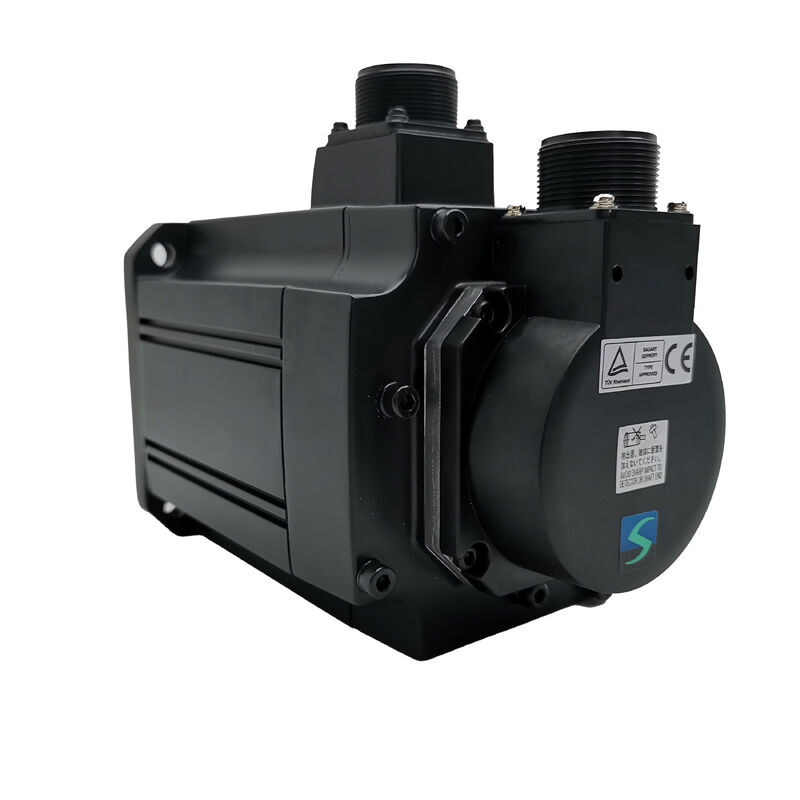

Moteur Servo AC Mitsubishi HC-SFS352

Série MELSERVO-J2S | 3,5 kW | 2000 tr/min | Encodeur Absolu 17 bits | IP65

Inertie Moyenne, Fiabilité Maximale

En contrôle de mouvement, associer le bon moteur à la bonne charge est aussi important que la puissance brute. Le Mitsubishi HC-SFS352 se situe dans un créneau pratique : inertie moyenne, capacité moyenne, conçu pour la classe d'applications où la constance du couple et le retour d'information haute résolution comptent plus que la recherche de vitesses de pointe.

Faisant partie de la série MELSERVO HC-SFS de Mitsubishi, ce servomoteur brushless AC de 3,5 kW est équipé d'un encodeur absolu intégré de 17 bits — équivalent à 131 072 impulsions par tour — et s'associe à la famille d'amplificateurs servo MR-J2S pour un système en boucle fermée que Mitsubishi a conçu et validé comme une unité appairée. Il n'a pas besoin d'être référencé à la mise sous tension. Il ne perd pas sa position en cas d'interruption de courant. Il se met au travail dès que le système est alimenté.

Spécifications Techniques

Encodeur Absolu 17 bits — Là où réside la vraie valeur

De nombreux servomoteurs indiquent des valeurs de résolution. Ce qui distingue le HC-SFS352, c'est que son encodeur de 131 072 ppr est absolu — et non incrémental. La distinction est la plus claire dans deux situations : le cycle d'alimentation et la récupération après défaut.

Avec un encodeur incrémental, chaque redémarrage contrôlé nécessite un cycle de retour à la référence. Les axes doivent revenir à leurs positions d'origine avant que le fonctionnement normal puisse reprendre. Sur une ligne de production qui cycle fréquemment, ou sur une machine qui récupère d'un arrêt d'urgence plusieurs fois par quart de travail, ces secondes s'accumulent rapidement. L'encodeur absolu du HC-SFS352 élimine complètement ce besoin. Alimentez-le, et le système de contrôle lit la position actuelle immédiatement — où que l'axe se trouve.

La profondeur de 17 bits se traduit également par un mouvement remarquablement fluide à basse vitesse, où les encodeurs plus grossiers ont tendance à introduire un micro-saccadage qui se manifeste par des variations de finition de surface dans l'usinage et des erreurs d'enregistrement dans l'impression ou l'étiquetage.

Un couple conçu pour les cycles réels, pas seulement pour les fiches techniques

Le couple nominal de 16,7 N·m confère à ce moteur une puissance réelle pour la classe de 3,5 kW. Plus utile en pratique est la valeur du couple de pointe : 50,1 N·m, soit exactement trois fois la valeur nominale. Ce rapport de 3:1 signifie que le moteur gère des rampes d'accélération agressives et des changements de charge soudains sans saturation — ce qui est important dans les applications avec des charges à inertie élevée ou des cycles de service courts qui exigent des démarrages répétés intenses.

La capacité de courant de pointe suit la même logique : nominal à 17 A, le HC-SFS352 peut supporter 51 A momentanément, donnant à l'amplificateur de commande une marge pour délivrer le pic de courant nécessaire à une réponse de couple rapide sans déclencher la protection contre les surintensités dans des conditions dynamiques normales.

IP65 et joint d'huile — Pas optionnels dans cet environnement

Le HC-SFS352 est livré avec une protection contre les infiltrations IP65 et un joint d'huile intégré à la traversée de l'arbre. Pour un moteur de cette taille — probablement installé près des broches, des vis à billes ou des équipements hydrauliques — ce ne sont pas des caractéristiques de luxe. La brume de liquide de refroidissement, les éclaboussures d'huile de boîte de vitesses et les fines particules métalliques sont courantes dans les environnements où un servomoteur de 3,5 kW travaille généralement. La classification IP65 bloque complètement la poussière et protège contre les jets d'eau ; le joint d'huile ajoute une deuxième barrière spécifiquement à l'arbre, où le fluide a tendance à suivre une surface rotative dans la cavité du roulement.

Amplificateurs Servo Compatibles

Le HC-SFS352 est conçu pour un appairage direct avec quatre amplificateurs MELSERVO MR-J2S :

Le MR-J2S-350A prend en charge les modes de contrôle de position, de vitesse et de couple — ainsi que les opérations en mode mixte telles que la commutation position/vitesse et vitesse/couple — ce qui en fait le choix le plus flexible pour les constructeurs de machines. Le MR-J2S-350B convient aux architectures multi-axes SSCNET où la synchronisation entre les axes est critique.

La connexion suit le schéma de câblage standard MELSERVO : alimentation moteur aux bornes U, V, W sur la face de l'amplificateur ; câble d'encodeur au port CN2. Aucun matériel d'interface supplémentaire n'est requis.

Où ce moteur est spécifié

Le HC-SFS352 est utilisé dans une large gamme de tâches d'automatisation industrielle de moyenne puissance. Les applications courantes tirées du manuel d'application MR-J2S et de l'utilisation sur le terrain comprennent :

• Axes d'avance de machines-outils — Positionnement X, Y, Z sur centres d'usinage et centres de tournage
• Robots industriels — Entraînements d'articulations d'épaule et de coude où les caractéristiques d'inertie moyenne simplifient le réglage
• Équipements d'assemblage de précision — Stations de prélèvement et de placement et stations d'indexation avec des cadences de cycle exigeantes
• Contrôle de ligne et contrôle de tension — Régulation de la tension de bande dans l'impression, la transformation et l'emballage
• Positionnement multi-axes général — Toute application associant ce moteur aux amplificateurs MELSERVO dans un système de mouvement coordonné

Questions Fréquemment Posées

Q1 : Le HC-SFS352 nécessite-t-il un cycle de référencement après la mise sous tension ?

Non. L'encodeur absolu 17 bits intégré conserve les données de position même lorsque l'alimentation est coupée. Lorsque le système est mis sous tension, la position actuelle de l'arbre est lue directement et transférée à l'amplificateur servo — aucun déplacement de retour à la référence n'est nécessaire.

Q2 : Quel amplificateur servo est recommandé pour le mouvement synchronisé multi-axes ?

Pour les systèmes multi-axes où une synchronisation étroite entre les axes est requise, le MR-J2S-350B est le bon choix. Il se connecte via SSCNET (Servo System Controller Network), le bus série haute vitesse dédié de Mitsubishi, qui délivre les commandes de position et le retour d'encodeur avec une temporisation déterministe sur tous les axes connectés.

Q3 : Le HC-SFS352B (version avec frein) est-il compatible avec les mêmes amplificateurs ?

Oui, la variante avec frein partage les mêmes spécifications électriques et la même compatibilité d'amplificateur. Les principales différences concernent le poids — environ 25 kg contre 19 kg pour le modèle standard — et un moment d'inertie légèrement plus élevé en raison de l'ensemble de frein ajouté. Le frein est de type sécurisé 24 VDC, destiné à maintenir les axes verticaux en position lorsque le variateur est désactivé.

Q4 : Le moteur est indiqué comme discontinué — des unités de remplacement peuvent-elles encore être trouvées ?

Mitsubishi a supprimé le HC-SFS352 de ses canaux de production standard, mais le moteur reste largement disponible auprès de fournisseurs de pièces certifiées en surplus et reconditionnées. Compte tenu de la large base installée de systèmes MELSERVO-J2S toujours en service actif, la disponibilité de l'approvisionnement est généralement fiable. Pour les installations qui maintiennent plusieurs machines avec ce moteur, conserver au moins une pièce de rechange est une stratégie de maintenance judicieuse.

Q5 : Quelle est la signification de la classification "inertie moyenne" pour ce moteur ?

La classe d'inertie affecte la façon dont l'inertie propre du rotor du moteur correspond naturellement à l'inertie réfléchie de la charge du mécanisme connecté. Les moteurs à inertie moyenne comme le HC-SFS352 conviennent aux charges avec une inertie réfléchie modérée — axes linéaires entraînés par vis à billes, bras de robot de masse modérée, tables d'indexation. Si le rapport d'inertie de charge est trop élevé par rapport au moteur, la bande passante de réponse diminue et le réglage devient difficile. Le manuel MR-J2S de Mitsubishi fournit des directives sur le rapport d'inertie pour le type d'application spécifique ; rester dans ces limites est le moyen le plus direct d'obtenir une réponse servo stable et bien amortie.
