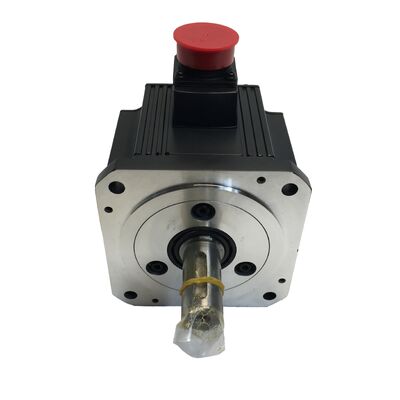

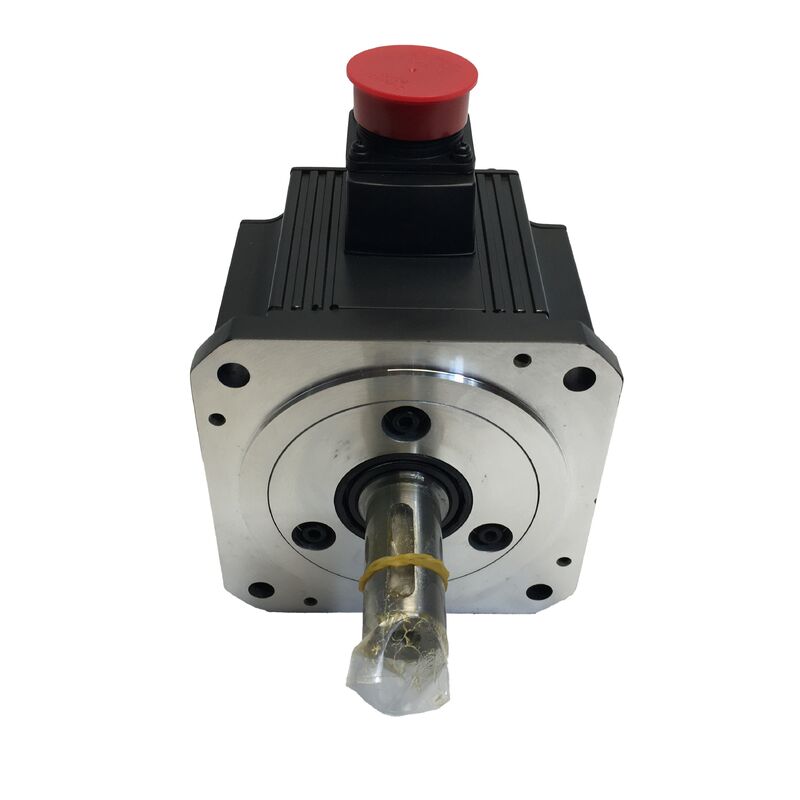

Le moteur à servo Mitsubishi HC-SFS352K HCSFS352K

Moteur Servo AC Mitsubishi HC-SFS352K — 3,5 kW, arbre à clavette

Numéro de pièce : HC-SFS352K

Série : HC-SFS | Amplificateurs compatibles : MR-J2S / MR-J3 / MR-J4

Présentation

3,5 kilowatts. 2 000 tr/min. Arbre à clavette pour un couplage mécanique direct.

Le Mitsubishi HC-SFS352K est un servomoteur AC de milieu de gamme qui délivre une puissance nominale de 3,5 kW avec un couple continu de 16,7 N·m à 2 000 tr/min. La configuration de l'arbre à clavette distingue cette variante de la version standard à arbre droit — la rainure de clavette usinée bloque mécaniquement le coupleur, la poulie ou le pignon sur l'arbre, éliminant le glissement rotationnel lors des inversions de charge, des chocs ou d'un fonctionnement prolongé à couple élevé.

Pour les conceptions de machines qui reposent sur un transfert de puissance mécanique direct plutôt que sur des accouplements par friction, le 352K est la spécification correcte dès le départ.

Spécifications clés

L'arbre à clavette — Une spécification qui compte

Les variantes d'arbres de servomoteurs existent pour de bonnes raisons. L'arbre droit standard convient aux applications utilisant des accouplements servo sans jeu, où la force de serrage de l'accouplement assure une transmission de couple suffisante. L'arbre à clavette est destiné à tout le reste — les applications où le couple transmis est suffisamment élevé, ou les inversions de charge suffisamment brusques, qu'un simple ajustement par friction n'est pas une solution fiable à long terme.

À 3,5 kW et un couple de pointe de 50,1 N·m, le HC-SFS352K fonctionne à un niveau où l'intégrité arbre-accouplement est une véritable considération d'ingénierie, pas une formalité. La rainure de clavette garantit que le composant entraîné bouge exactement lorsque le moteur bouge — pas de micro-glissement, pas de frottement progressif, pas de réajustement de l'accouplement nécessaire après rodage.

Concrètement, cela est le plus important dans :

• Entraînements directs par engrenage ou pignon où l'élément de transmission est pressé ou claveté directement sur l'arbre moteur
• Applications à fortes inversions de charge telles que les alimentateurs de presse et les axes alternatifs où la direction du couple change fréquemment
• Configurations d'entraînement par courroie où la rétention de la poulie sous charge de tension exige un engagement mécanique positif
• Charges à forte inertie où l'accélération et la décélération génèrent des couples transitoires bien supérieurs à la valeur nominale continue

Performances sur toute la plage de fonctionnement

Encodeur absolu 17 bits — intégrité de la position sans compromis. Avec 131 072 impulsions par tour et une rétention de position absolue sur les cycles d'alimentation, le HC-SFS352K fournit au système servo une position d'arbre précise à tout moment. Le redémarrage après un arrêt d'urgence ou une interruption de courant ne nécessite aucune séquence de retour à l'origine — le contrôleur reprend exactement là où l'axe s'est arrêté.

Étanchéité de l'arbre IP65. L'entrée de l'arbre est conçue pour résister aux jets d'eau sous pression et à l'infiltration de poussières fines — une spécification significative dans les salles de presse, les cellules d'usinage et les environnements de production adjacents à l'alimentation où la contamination est une préoccupation constante plutôt qu'un cas limite.

Isolation de classe F. Conçu pour un fonctionnement prolongé à des températures d'enroulement plus élevées que les moteurs de classe B, cela ajoute une marge thermique dans les applications fonctionnant en cycles de service continus dans des armoires chaudes ou des boîtiers de machines mal ventilés.

Compatibilité des amplificateurs sur plusieurs générations. Le HC-SFS352K fonctionne avec les familles d'amplificateurs servo MR-J2S, MR-J3 et MR-J4. Les installations gérant des équipements de différentes générations d'installation peuvent s'approvisionner en une seule variante de moteur qui s'adapte à plusieurs générations de variateurs sur le terrain.

Où le HC-SFS352K est installé

Alimentateurs de presse et unités d'alimentation à rouleaux — Axes d'alimentation de poids moyen qui transmettent le couple par des rouleaux ou des pignons à clavette, où les inversions de charge à la fin de chaque course exigent un engagement positif de l'arbre.

Centres d'usinage CNC — Axes d'avance sur machines de plus grand format où 3,5 kW fournissent le profil couple-vitesse pour l'usinage dans des conditions de charge de copeaux réalistes.

Tables rotatives et têtes de division — Entraînés par des réducteurs à engrenages avec des connexions d'arbre à clavette, où le moteur doit surmonter la friction statique et l'inertie au début de chaque division.

Convoyeurs et entraînements de transfert — Arbres de ligne et entraînements de convoyeurs de transfert où l'arbre moteur se connecte directement à un pignon d'entraînement ou à un réducteur conique.

Systèmes de bobinage et de contrôle de tension — Applications qui régulent la tension de bande ou de matériau sous charge variable, où le glissement de l'arbre entre le moteur et l'élément de bobinage compromettrait directement la qualité du processus.

Note pratique sur le remplacement et le stock

Le HC-SFS352K occupe un segment de la gamme HC-SFS qui voit un déploiement constant sur les plateformes CNC de taille moyenne et les équipements d'automatisation spécialisés. Les délais de livraison sur les variantes d'arbres spécifiques — en particulier la version à clavette — peuvent s'allonger lorsque les stocks de distribution diminuent. Les installations de production et les constructeurs de machines ayant des installations actives bénéficient d'avoir une unité de rechange à portée de main avant qu'une défaillance imprévue ne force le calendrier.

Questions fréquemment posées

Q1 : Quelle est la différence entre le HC-SFS352 et le HC-SFS352K ?

R : Le HC-SFS352 a un arbre droit standard, s'appuyant sur la force de serrage de l'accouplement pour la transmission du couple. Le HC-SFS352K ajoute une rainure de clavette usinée, fournissant un verrouillage mécanique positif entre l'arbre et le composant entraîné. Choisissez la variante K lorsque l'application utilise des engrenages, des pignons ou des poulies qui nécessitent une connexion à clavette, ou lorsque les inversions de charge rendent un ajustement par friction seul peu fiable.

Q2 : Quels servomoteurs sont compatibles avec le HC-SFS352K ?

R : Le HC-SFS352K est compatible avec les servomoteurs Mitsubishi des séries MR-J2S, MR-J3 et MR-J4. Confirmez que la puissance nominale de l'amplificateur correspond à la spécification du moteur de 3,5 kW / 200 V avant le câblage et la mise en service.

Q3 : Le HC-SFS352K comprend-il un frein électromagnétique intégré ?

R : Non. Le HC-SFS352K est la variante standard sans frein. Pour les applications d'axe vertical ou les configurations chargées par gravité nécessitant un maintien mécanique de la position en cas de perte de courant, le HC-SFS352BK — frein et arbre à clavette — est la spécification correcte.

Q4 : Quelle est la taille de clavette utilisée par l'arbre du HC-SFS352K ?

R : Le HC-SFS352K utilise une rainure de clavette dimensionnée selon les normes JIS B 1301, comme spécifié dans les dessins mécaniques de la série HC-SFS de Mitsubishi. Référez-vous à la fiche technique officielle du servomoteur Mitsubishi Electric pour les dimensions exactes de la largeur, de la hauteur et de la profondeur de la clavette avant d'usiner l'accouplement ou le moyeu correspondant.

Q5 : L'encodeur 17 bits nécessite-t-il une sauvegarde par batterie pour conserver la position absolue ?

R : Pour le fonctionnement absolu monocontour, aucune batterie n'est nécessaire. La rétention de position absolue multi-tours — suivi de la position sur plusieurs révolutions complètes de l'arbre lors d'un cycle d'alimentation — nécessite une batterie côté amplificateur. Il s'agit d'une exigence au niveau de l'amplificateur et elle s'applique quel que soit la variante de moteur HC-SFS utilisée.
