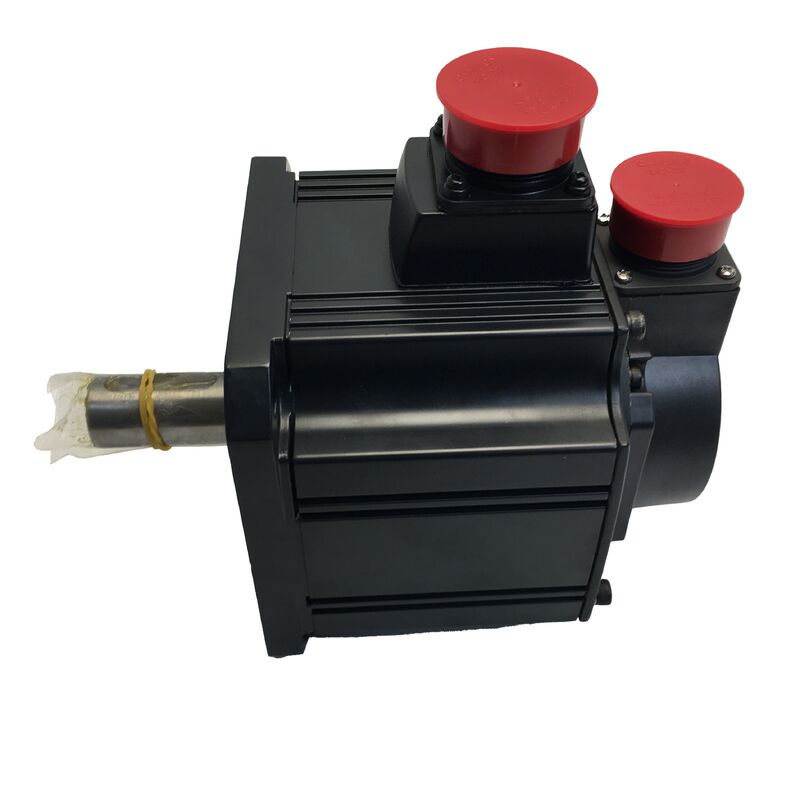

Moteur Servo AC Mitsubishi HC-SFS81 — Moteur MELSERVO J2S à inertie moyenne de 850 W pour le mouvement industriel de précision

Lorsqu'une machine exige un contrôle d'axe fiable — un couple constant de la basse vitesse à la vitesse nominale, une réponse dynamique rapide et un système de rétroaction de position qui n'a pas besoin d'être réinitialisé après chaque cycle d'alimentation — le moteur en bout de chaîne d'entraînement doit être à la hauteur. Le Mitsubishi HC-SFS81 est un servomoteur brushless AC de 850 W de la série MELSERVO J2S, occupant une place pratique dans la gamme à inertie moyenne et capacité moyenne de la famille HC-SFS, ce qui en fait un choix standard pour les machines-outils CNC, les robots et les équipements d'automatisation industrielle générale.

Position du HC-SFS81 dans la famille HC-SFS

La série HC-SFS s'étend des moteurs compacts de 500 W aux unités de haute puissance de 7 kW, partageant tous la même philosophie de conception : inertie du rotor moyenne équilibrée par une capacité de sortie moyenne, nominale pour 3 000 tr/min ou 2 000 tr/min selon la variante, avec une structure entièrement fermée auto-refroidie et une construction avec joint d'étanchéité qui protège le roulement côté entraînement des environnements industriels dans lesquels ces moteurs fonctionnent.

Le HC-SFS81 est le membre de 850 W à la base de la sous-série de 3 000 tr/min — suffisamment petit pour s'intégrer dans des conceptions de machines compactes, suffisamment performant pour la majorité des applications d'entraînement d'axe dans les machines de production. Son empreinte de bride de 130 × 130 mm est partagée par la gamme intermédiaire de la famille HC-SFS, ce qui signifie une interchangeabilité physique dans la même taille de cadre lors de la mise à niveau ou du remplacement entre différentes puissances nominales.

Spécifications Techniques

Encodeur Absolu 17 bits — 131 072 impulsions par révolution

L'encodeur intégré au HC-SFS81 n'est pas qu'un simple compteur d'impulsions. C'est un encodeur optique absolu 17 bits — 131 072 positions uniques par révolution — fonctionnant via le lien de communication série à haute vitesse de Mitsubishi avec l'amplificateur servo.

L'architecture absolue signifie que les données de position sont conservées lors de la mise hors tension, avec une sauvegarde par batterie dans l'amplificateur servo associé qui maintient le compteur de position multi-tours. Au démarrage de la machine, le variateur lit l'encodeur et la position de l'axe est immédiatement connue. Pas de cycle de retour de référence pour le homing. Pas d'attente. Juste prêt.

Pour les machines de production qui effectuent plusieurs cycles de mise sous tension/hors tension par quart de travail, ou pour les machines qui doivent récupérer rapidement après des arrêts d'urgence, la valeur pratique de l'élimination du temps de homing s'accumule sur un calendrier de production. Une position de référence définie lors de la mise en service couvre la durée de vie opérationnelle de la machine.

Inertie Moyenne — Un Choix de Conception Important

L'inertie d'un servomoteur est une question d'adaptation. Un moteur à faible inertie accélère rapidement mais peut avoir du mal à entraîner en douceur une charge à inertie élevée sans oscillations. Un moteur à inertie élevée est robuste sous charge mais répond lentement aux changements de direction rapides. L'inertie moyenne, comme dans la série HC-SFS, représente le point d'équilibre pour la large gamme de machines où l'inertie propre du moteur et l'inertie de la charge doivent être raisonnablement adaptées pour un contrôle servo stable et réactif.

Pour le HC-SFS81 spécifiquement, la documentation de Mitsubishi spécifie un rapport inertie de charge admissible sur inertie moteur allant jusqu'à 30 fois, ce qui donne aux concepteurs de machines une flexibilité considérable quant à l'inertie de charge que ce moteur peut entraîner tout en maintenant un contrôle en boucle fermée stable. Ce chiffre de 30× est significativement plus élevé que celui des familles de moteurs à faible inertie, reflétant la tolérance du HC-SFS aux charges mécaniques plus lourdes.

Construction avec joint d'étanchéité et protection IP65

L'arbre droit du HC-SFS81 comprend un joint d'étanchéité au niveau du roulement côté entraînement — une caractéristique pratique pour les installations de machines-outils où les fluides de coupe, la brume de liquide de refroidissement et l'air chargé de lubrifiant atteignent régulièrement l'extrémité du moteur. Le joint empêche la contamination de migrer dans la cavité du roulement et de là dans l'espace de l'encodeur.

Combiné avec le boîtier classé IP65 (entièrement étanche à la poussière, protégé contre les jets d'eau de toutes directions), le HC-SFS81 est conçu pour fonctionner dans des environnements de production sans mesures de protection environnementale spéciales. Les centres d'usinage, les lignes d'emballage et les équipements d'assemblage exposent régulièrement les moteurs aux conditions exactes pour lesquelles l'IP65 a été conçu.

Amplificateurs Servo Compatibles

Le HC-SFS81 est associé aux amplificateurs servo Mitsubishi MR-J2S-100A ou MR-J2S-100B (classe 1 kW, la puissance appropriée pour un moteur de 850 W). Le MR-J2S-100A utilise une interface de commande analogique par train d'impulsions, tandis que le MR-J2S-100B communique via le bus série haute vitesse SSCNET pour une utilisation dans des systèmes de contrôle de mouvement multi-axes. Les deux amplificateurs fonctionnent avec le même moteur HC-SFS81 — le choix dépend si le contrôleur en amont émet des commandes de position analogiques ou se connecte via SSCNET.

Le moteur est également compatible avec les amplificateurs de nouvelle génération via l'approche d'outil de renouvellement de Mitsubishi, prenant en charge les mises à niveau de la génération d'amplificateurs J2S vers la série MR-J4-B lorsque les exigences de performance de la machine ou la disponibilité des amplificateurs l'exigent.

Déploiement du HC-SFS81

La puissance de 850 W et la vitesse nominale de 3 000 tr/min positionnent le HC-SFS81 dans la gamme la plus couramment nécessaire pour les entraînements d'axes de machines-outils générales et l'automatisation à moyenne échelle :

Centres d'usinage CNC — entraînements d'axes d'avance (X, Y, Z) sur les centres d'usinage verticaux et horizontaux où la bride de 130 mm et la puissance de 850 W correspondent aux exigences des machines de taille moyenne

Tours et centres de tournage CNC — entraînements servo des axes Z et X, ainsi que les axes de positionnement de tourelle, sur les équipements de tournage CNC

Robots industriels — moteurs d'entraînement d'articulation sur les robots SCARA et les configurations de bras articulés plus petites où l'inertie moyenne et la haute résolution prennent en charge un contrôle d'articulation fluide et précis

Machines d'assemblage automatisées — stations d'insertion de précision, de pressage et de manutention dans l'automatisation d'assemblage électronique et mécanique

Systèmes de convoyage et de transfert — entraînements d'indexation et de positionnement sur les systèmes de transfert de palettes et les équipements de stockage automatisés

Tables de positionnement X-Y — tables de positionnement de précision à deux axes dans les équipements de test, de distribution et de mesure

Résumé des variantes du HC-SFS81

Le moteur de base HC-SFS81 est disponible en plusieurs variantes de suffixes pour couvrir différentes exigences d'installation :

• HC-SFS81 — standard, arbre droit, sans frein
• HC-SFS81B — avec frein électromagnétique intégré
• HC-SFS81K — avec clavette et rainure sur l'arbre
• HC-SFS81BK — avec frein électromagnétique et arbre claveté

Toutes les variantes partagent les mêmes caractéristiques nominales du moteur, encodeur, dimensions de bride et protection IP65. Sélectionnez la variante qui correspond à votre méthode de couplage d'arbre et à la nécessité de maintenir la charge gravitationnelle sur l'axe.

FAQ

Q1 : Quel amplificateur servo est compatible avec le Mitsubishi HC-SFS81 ?

Le HC-SFS81 s'associe aux amplificateurs servo Mitsubishi MR-J2S-100A (interface de commande analogique) ou MR-J2S-100B (interface numérique SSCNET) de classe 1 kW. Pour les systèmes multi-axes utilisant des contrôleurs de mouvement Mitsubishi, le MR-J2S-100B avec communication SSCNET est le choix standard.

Q2 : Le HC-SFS81 prend-il en charge le fonctionnement en position absolue sans cycle de homing ?

Oui. L' encodeur absolu 17 bits intégré conserve la position de l'axe lors de la mise hors tension, sauvegardé par la batterie de l'amplificateur servo associé. Une fois qu'une position de référence est définie lors de la mise en service initiale, l'axe signale sa position immédiatement à chaque mise sous tension ultérieure — aucun retour de référence requis.

Q3 : Quelle est la différence entre le HC-SFS81 et le HC-SFS81B ?

Le HC-SFS81 est le moteur standard sans frein électromagnétique. Le HC-SFS81B ajoute un frein électromagnétique à ressort intégré qui bloque l'arbre lorsque la bobine du frein est désactivée — essentiel pour les axes verticaux, les articulations de robot ou toute charge qui doit être maintenue au repos sans alimentation continue. Toutes les spécifications électriques et mécaniques sont par ailleurs identiques.

Q4 : Quelle est l'inertie de charge maximale admissible pour le HC-SFS81 ?

Mitsubishi spécifie un rapport inertie de charge sur inertie moteur maximal de 30 fois pour le HC-SFS81. C'est la limite supérieure pour maintenir un contrôle servo en boucle fermée stable sans compromis excessifs sur le réglage du gain. Les applications avec une inertie de charge plus élevée doivent consulter les directives de sélection des servos de Mitsubishi ou utiliser la fonction d'auto-réglage de l'amplificateur MR-J2S.

Q5 : Le HC-SFS81 est-il toujours en production, et quel est son équivalent de génération actuelle ?

La série HC-SFS appartient à la génération MELSERVO J2S, qui a été remplacée par les familles de moteurs des séries J4 et J5 plus récentes. L'équivalent de génération actuelle dans la gamme Mitsubishi est la série HG-SR (J4) pour la même classe d'inertie moyenne et de capacité moyenne. Les moteurs HC-SFS restent largement disponibles sur le marché secondaire de l'automatisation industrielle pour la maintenance et le remplacement des installations J2S existantes.
