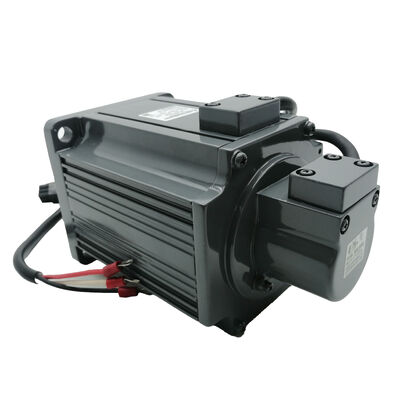

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — Moteur servo AC 300W, connecteur Cannon, spécification spéciale, 3000 tr/min, série MELSERVO HA-FF

Présentation du produit

Numéro de pièce : HA-FF33C-S5

Également recherché sous les noms : HAFF33CS5, HA FF 33C S5, HA-FF33C S5 Série : Mitsubishi MELSERVO HA-FF (faible inertie, faible capacité) Classification : Moteur servo sans balais AC à faible inertie — 300 W, classe 200V, 3000 tr/min, connecteur Cannon, spécification spéciale

Comprendre ce numéro de pièce dans la famille HA-FF

La série HA-FF de Mitsubishi représente une génération antérieure de moteurs MELSERVO de petite capacité — des unités compactes et à faible inertie couvrant la plage de 50W à 600W, toutes évaluées à 3 000 tr/min. Au sein de cette famille, le HA-FF33 est le représentant de 300W, avec un couple nominal de 2,9 Nm, une bride de diamètre de centrage de 70 mm et un indice de protection IP54.

Ce qui distingue le HA-FF33C-S5 du HA-FF33 de base, ce sont deux désignateurs spécifiques qui définissent son identité physique et de configuration. Le C dans le numéro de pièce indique un connecteur d'alimentation de type Cannon (rond type MS), remplaçant les sorties de câble du variateur de moteur standard. Les phases d'alimentation se connectent via un connecteur circulaire de style militaire plutôt que des fils dénudés — une différence significative lorsque le moteur se trouve à l'intérieur d'une machine où la connexion et la déconnexion du connecteur sont une tâche de maintenance régulière. Le -S5 est une désignation de spécification spéciale d'usine, indiquant une modification définie par rapport au standard — généralement un changement de longueur d'arbre, un arrangement de câble spécifique, une modification de l'encodeur ou une exigence d'assemblage OEM. Les paramètres de performance du moteur lui-même restent ceux de la plateforme HA-FF33 de base.

À des fins d'approvisionnement et de maintenance, le numéro de pièce exact complet — HA-FF33C-S5 — doit être utilisé sans substitution. Un HA-FF33B-S5 ou un HA-FF33C sans le suffixe S5 est une pièce physique différente.

Spécifications techniques

La spécification spéciale -S5 définit une variation définie en usine du HA-FF33C de base. Confirmez les détails de configuration exacts par rapport à la fiche de spécifications S5 de Mitsubishi pour ce numéro de pièce avant de l'utiliser dans une nouvelle conception.

La série HA-FF : Petite, Rapide, Charge Légère

La série HA-FF de Mitsubishi a été conçue pour un type spécifique d'application servo : les machines compactes où la charge est légère, la vitesse de fonctionnement est élevée et le temps de cycle est une préoccupation majeure. Les équipements d'assemblage de composants électroniques, les mécanismes de manipulation de semi-conducteurs, les petits systèmes pick-and-place, les tables de positionnement légères X-Y et les têtes d'application d'étiquettes sont les environnements autour desquels cette série a été construite.

La caractéristique déterminante des moteurs à faible inertie est leur capacité à accélérer et décélérer rapidement. Lorsque le moment d'inertie propre du rotor est faible par rapport au couple que l'amplificateur peut fournir, l'axe répond aux commandes de vitesse presque instantanément. Pour les applications exécutant de nombreux mouvements de positionnement courts par minute — le cycle de service déterminant des équipements d'assemblage et de manipulation — cela se traduit directement par un débit plus élevé. Un moteur à faible inertie termine chaque mouvement plus rapidement, passe moins de temps à courant de pointe et permet au concepteur mécanique de spécifier des temps de maintien plus courts entre les mouvements.

Le HA-FF33 de 300W se situe au milieu de la gamme HA-FF. Il a deux fois la puissance du HA-FF13 (100W) et la moitié de celle du HA-FF63 (600W). Pour le type d'automatisation légère que ces moteurs servent, 300W et 2,9 Nm de couple nominal sont souvent la capacité exacte requise — suffisante pour entraîner une scène ou un mécanisme de transfert de poids modéré sans devoir passer à un moteur plus grand et plus lourd qui ajouterait une masse et une inertie inutiles à la structure en mouvement.

Le connecteur Cannon : Pourquoi le suffixe C est important

Dans le HA-FF33 standard, les connexions d'alimentation du moteur sortent sous forme de fils dénudés — des conducteurs dénudés que l'installateur connecte à l'amplificateur via un bornier ou un connecteur serti à la main. Le HA-FF33C remplace ces fils par un connecteur circulaire de type Cannon MS monté directement sur le boîtier du moteur.

C'est plus qu'une différence cosmétique. Les connecteurs circulaires de style militaire — la famille de connecteurs que Mitsubishi et de nombreux autres fabricants de moteurs utilisaient sur les moteurs de la série HA-FF — présentent des avantages pratiques spécifiques dans les environnements de machines :

Confirmation d'engagement positive. La bague de verrouillage à baïonnette des connecteurs de type MS se verrouille avec un clic définitif que l'installateur peut sentir à travers des gants. Contrairement à un fil dénudé serti sur une borne, il n'y a aucune ambiguïté quant à la complétude de la connexion.

Déconnexion facile pour la maintenance. Retirer un moteur pour le remplacement de l'encodeur, l'entretien des roulements ou le remplacement du moteur ne nécessite rien de plus que de tourner la bague de verrouillage et de tirer le corps du connecteur. L'alternative — déconnecter les fils d'un bornier — nécessite des outils et une prise de notes minutieuse sur l'emplacement de chaque fil.

Compatibilité et remplacement des câbles. Le connecteur Cannon sur le moteur a une norme de connecteur d'accouplement définie. Des câbles d'alimentation de remplacement sont disponibles chez Mitsubishi en tant qu'articles de catalogue, avec des longueurs de câble spécifiées. Les moteurs à fils dénudés nécessitent que l'installateur prépare des terminaisons personnalisées ; les moteurs à connecteur utilisent des assemblages définis.

Pour les machines qui seront entretenues sur le terrain, en particulier les machines multi-axes où plusieurs moteurs peuvent devoir être échangés au cours de la durée de vie de la machine, l'interface de connecteur réduit le temps de service et le risque d'erreurs de câblage.

Spécification spéciale -S5 : Ce que cela signifie en pratique

Mitsubishi utilise des suffixes alphanumériques — S1, S5, S13, S15, et d'autres — pour désigner les spécifications spéciales d'usine. Ce sont des variations définies par rapport au produit standard, créées pour répondre aux exigences spécifiques des OEM et documentées dans les fiches de spécifications internes de Mitsubishi. Elles peuvent inclure une longueur ou un diamètre d'arbre modifié, une direction de sortie de câble spécifique, un type ou une résolution d'encodeur différent, un diamètre de pilote de bride modifié, ou des combinaisons de plusieurs de ces éléments.

Ce qui est cohérent pour toutes les spécifications spéciales, c'est que les données de performance du moteur de base — vitesse nominale, couple nominal, type d'encodeur et compatibilité de l'amplificateur — restent inchangées. Le HA-FF33C-S5 fonctionne de manière identique au HA-FF33C de base dans tous les paramètres électriques et dynamiques. La désignation S5 enregistre un attribut physique ou de configuration de l'unité spécifique.

La conséquence pratique pour l'approvisionnement : seul le suffixe exact est interchangeable avec l'original. Un HA-FF33C sans suffixe S5, ou avec un numéro de spécification spéciale différent, peut ne pas s'adapter physiquement à la machine d'origine. Lors de l'approvisionnement du HA-FF33C-S5 en remplacement, faites correspondre le numéro de pièce complet. En cas de doute, comparez les dimensions physiques de l'unité en main avec l'original avant l'installation.

Amplificateurs compatibles

Les moteurs de la série HA-FF s'associent aux amplificateurs de la classe MR-J2-40 — l'unité de capacité 400W de la plateforme MR-J2 de première génération. Le couplage du HA-FF33C avec le MR-J2-40CT (amplificateur de positionnement compatible CC-Link) est documenté dans le manuel d'instructions MR-J2-CT ; le HA-FF33 standard s'associe également au MR-J2-40A à usage général.

Il convient d'être explicite sur le contexte générationnel : la série HA-FF précède la plateforme J2-Super (MR-J2S). Ces moteurs utilisent un encodeur série plus ancien, pas le protocole J2-Super 17 bits. Ils ne sont pas compatibles avec les amplificateurs MR-J2S sans adaptateur matériel, et pas du tout compatibles avec les amplificateurs MR-J3 ou MR-J4.

Pour les machines fonctionnant avec des amplificateurs MR-J2-40 (première génération) d'origine et des moteurs HA-FF33C-S5, le chemin d'approvisionnement est simple : remplacer à l'identique. Pour les machines qui sont remises à neuf ou mises à niveau vers des plateformes servo Mitsubishi de génération ultérieure, le moteur doit également être mis à niveau — généralement vers un HG-KN ou HC-KFS43 ou un moteur similaire à faible inertie et de petite capacité d'une série ultérieure compatible avec la nouvelle génération d'amplificateurs.

La batterie pour la sauvegarde de la position absolue — si le système utilise le mode encodeur absolu — est située dans l'amplificateur MR-J2, pas dans le moteur.

Aperçu de la capacité de la série HA-FF

Tous les modèles de la gamme partagent la vitesse nominale de 3 000 tr/min et la philosophie de conception à faible inertie et de petite capacité. Le HA-FF33 occupe le milieu de la gamme de capacité, avec le même indice de protection IP54 que les unités de 050W, 400W et 600W. (Les modèles 100W et 200W ont un indice IP44 plutôt qu'IP54 — un détail à vérifier lorsque le moteur est utilisé dans des environnements avec des éclaboussures occasionnelles d'eau ou de liquide de refroidissement.)

Applications typiques

Assemblage et manipulation de composants électroniques. Les têtes pick-and-place, les alimentateurs de bande de composants et les axes de scène de collage sur les équipements d'assemblage en montage en surface sont des applications classiques de la série HA-FF. La combinaison d'une faible inertie du rotor — accélération rapide — et d'un encombrement physique compact convient aux machines d'assemblage multi-axes où de nombreux petits entraînements servo s'intègrent dans un volume de machine confiné.

Équipement de manipulation de wafers de semi-conducteurs. Les bras de transfert de wafers, les chargeurs de magazines et les entraînements de scène sur les équipements de traitement de semi-conducteurs utilisent de petits moteurs servo à faible inertie à 200V dans la plage de capacité exacte que couvre le HA-FF33. La construction étanche à IP54 offre une protection adéquate contre la poussière de l'environnement de processus et la légère contamination aéroportée présente dans ces systèmes.

Machines d'application d'étiquettes et d'impression et d'application. Les têtes de distribution et d'application d'étiquettes entraînées par servo nécessitent une synchronisation précise de la vitesse avec la ligne de production, une construction mécanique légère pour minimiser l'inertie sur le bras d'application et un facteur de forme de moteur compact. Le HA-FF33C-S5, avec son interface de connecteur et sa capacité de 300W, convient bien à ce type d'application.

Petites scènes de positionnement et d'inspection X-Y. Les appareils de mesure de coordonnées, les systèmes d'inspection optique et les petites aides d'usinage CNC avec une masse de scène légère utilisent des entraînements servo de faible capacité où la contrainte de conception dominante est la performance d'accélération plutôt que le couple soutenu.

Axes auxiliaires sur les machines plus grandes. Tous les axes servo d'une machine-outil ou d'une ligne d'emballage ne sont pas un entraînement d'avance ou de formage principal. Les bras de changement d'outil, les éjecteurs de pièces, les mécanismes de navette et les actionneurs de serrage auxiliaires fonctionnent souvent à 200–400W avec des charges légères. Le HA-FF33 gère ces axes secondaires proprement dans son enveloppe classée IP54.

Questions fréquemment posées

Q1 : Que signifie le suffixe "C" sur le HA-FF33C-S5, et est-il interchangeable avec le HA-FF33 standard ?

Le "C" désigne un connecteur de type Cannon (rond type MS) pour l'entrée d'alimentation du moteur, à la place des fils dénudés sur le HA-FF33 standard. Les spécifications électriques et de performance sont identiques — 300W, 2,9 Nm de couple nominal, 3 000 tr/min. Ils ne sont pas physiquement interchangeables sans modification de câble, car le moteur standard se termine par des fils dénudés tandis que la variante C se termine par un corps de connecteur circulaire d'accouplement. Assurez-vous que votre câble d'alimentation utilise le connecteur d'accouplement correct pour la variante C avant de commander.

Q2 : Que désigne la spécification spéciale "-S5", et un HA-FF33C standard peut-il le remplacer ?

Le -S5 est une spécification spéciale d'usine qui définit une modification par rapport au moteur standard — généralement une dimension d'arbre, un routage de câble ou une caractéristique de montage spécifiée par un client OEM. Les performances du moteur de base ne sont pas modifiées. La possibilité de remplacer un HA-FF33C standard dépend entièrement de ce que la modification -S5 spécifie réellement. Sans confirmer la fiche de spécifications S5 de Mitsubishi, la substitution comporte le risque d'un décalage physique ou de configuration. Faites correspondre le numéro de pièce complet pour un remplacement direct.

Q3 : Quel amplificateur est compatible avec le HA-FF33C-S5 ?

La série HA-FF33 s'associe à l'amplificateur de classe MR-J2-40 — la plateforme MR-J2 de première génération d'une capacité de 400W. Le MR-J2-40A est la variante d'interface analogique/impulsion à usage général ; le MR-J2-40CT prend en charge le positionnement CC-Link. L'encodeur de la série HA-FF n'est pas compatible avec les amplificateurs MR-J2S, MR-J3 ou MR-J4. Ces moteurs appartiennent à la génération pré-J2S et nécessitent la plateforme d'amplificateur MR-J2 d'origine.

Q4 : Quelle est la classification de protection IP54, et est-elle suffisante pour les environnements de liquide de refroidissement ?

IP54 signifie que le moteur est protégé contre l'entrée de poussière suffisante pour empêcher les dépôts nocifs (pas totalement étanche à la poussière) et contre les projections d'eau de toutes directions. Il est adéquat pour les environnements industriels intérieurs avec des pulvérisations occasionnelles de liquide de refroidissement ou une légère brume. Il n'est pas classé pour les jets de liquide de refroidissement directs ou l'immersion. Dans les environnements avec un liquide de refroidissement important ou des routines de lavage, vérifiez si IP54 est suffisant ou si un moteur de classe supérieure est requis. Les variantes HA-FF13 et HA-FF23 n'ont qu'un indice IP44 — l'indice IP54 du HA-FF33 est légèrement plus robuste au sein de la famille.

Q5 : La série HA-FF est arrêtée. Où peut-on encore se procurer le HA-FF33C-S5 ?

Toute la série HA-FF a été arrêtée par Mitsubishi, mais le HA-FF33C-S5 reste disponible auprès des revendeurs de surplus d'automatisation industrielle et des ateliers de reconditionnement certifiés spécialisés dans les composants servo Mitsubishi. Les unités reconditionnées — où le moteur a été démonté, les roulements remplacés, l'encodeur vérifié et testé sous charge — sont une option viable pour l'entretien des machines existantes. Pour les nouvelles conceptions de machines ou les révisions majeures de machines, Mitsubishi recommande de migrer vers des moteurs à faible inertie de génération actuelle tels que les séries HG-KN ou HC-KFS avec des amplificateurs MR-J4 ou MR-JE compatibles.
