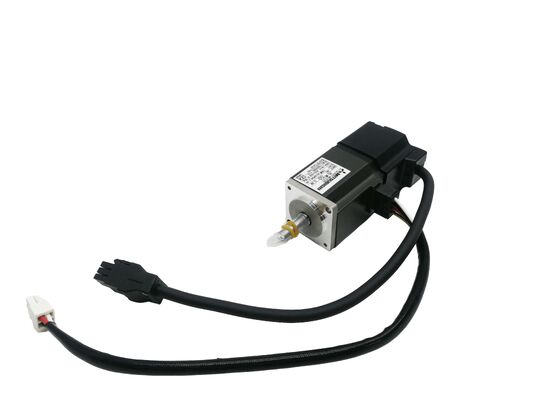

Moteur servo AC Mitsubishi HC-MFS73-S23 — MELSERVO J2S à inertie ultra-faible de 750 W | Automatisation SMT et haute fréquence | Neuf en boîte

Lorsqu'un axe servo doit effectuer des milliers de cycles de positionnement par heure sans perdre en précision, en stabilité thermique ou en réponse dynamique, le choix du moteur se résume à une caractéristique primordiale : l'inertie du rotor. Le Mitsubishi HC-MFS73-S23 est le membre de 750 W de la famille à inertie ultra-faible HC-MFS — une variante à arbre spécial du HC-MFS73 qui s'est imposée comme une solution éprouvée dans les machines de prélèvement et de placement SMT (y compris la Panasonic CM202) et les équipements d'automatisation à haute vitesse où le moteur doit suivre des temps de cycle exigeants, du début à la fin, poste après poste. Neuf en boîte, en stock, prêt pour une livraison rapide.

Spécifications techniques

L'arbre spécial -S23 — Ce que cela signifie pour la machine

Le suffixe -S23 sur ce moteur indique une configuration d'arbre spécial fabriquée selon un profil dimensionnel spécifique différent de la variante à arbre droit standard (HC-MFS73) ou à clavette (HC-MFS73K). Les moteurs à arbre spécial sont produits par Mitsubishi pour correspondre aux exigences précises de l'interface de l'arbre des fabricants d'équipement d'origine (OEM) — dans ce cas, le plus notable est le entraînement de l'axe X sur la machine de prélèvement et de placement SMT Panasonic CM202, où l'arbre doit s'engager dans un accouplement spécifique ou une interface d'entraînement dans l'ensemble de tête de positionnement de la machine.

C'est important en pratique : si vous recherchez un remplacement pour un HC-MFS73-S23 défectueux déjà installé dans une CM202 ou un équipement similaire, l'arbre -S23 est la spécification correcte. Un HC-MFS73 standard avec un arbre droit ne s'adaptera pas à la même interface d'accouplement et ne pourra pas servir de remplacement direct sans modification mécanique.

750 W à 3 000 tr/min — Le profil de performance

Le HC-MFS73 se situe au sommet de la gamme à inertie ultra-faible HC-MFS, délivrant 2,4 Nm de couple nominal à 3 000 tr/min pour une puissance continue de 750 W. Le pic de couple de 7,2 Nm — trois fois le nominal — offre la marge d'accélération nécessaire pour exécuter des profils de mouvement rapides et nets de manière répétée sans que le moteur n'atteigne un régime thermiquement limitant.

À une vitesse maximale de 4 500 tr/min, le moteur offre une plage de vitesse utilisable bien au-delà du nominal qui prend en charge les phases de surrégime dans les profils de mouvement trapézoïdaux et en courbe en S. Pour l'automatisation SMT et d'assemblage où le profil de mouvement implique une accélération rapide jusqu'à la vitesse maximale, un court segment à vitesse constante, et une décélération tout aussi rapide pour s'arrêter — répété des centaines de fois par minute — la combinaison de l'inertie ultra-faible et d'un plafond de 4 500 tr/min est directement réalisable.

La bride de 80 × 80 mm est la plus grande de la famille HC-MFS, reflétant la position du moteur en tant que membre le plus puissant de cette série à inertie ultra-faible.

Pourquoi l'inertie ultra-faible change les applications à cycles élevés

L'inertie est la résistance du moteur aux changements de vitesse de rotation. Un moteur avec une faible inertie de rotor accélère et décélère plus rapidement pour le même couple appliqué — ce qui se traduit par des temps de cycle plus courts, moins d'énergie par cycle et moins de contraintes thermiques sur le moteur lors d'un fonctionnement continu à haute fréquence.

Dans une machine de prélèvement et de placement ou un axe d'automatisation d'assemblage qui exécute des centaines de mouvements par minute, la différence entre un moteur à inertie moyenne standard et un moteur à inertie ultra-faible comme le HC-MFS73-S23 peut déterminer si la machine atteint ses spécifications de débit. La boucle de contrôle de l'amplificateur servo bénéficie également : une inertie plus faible signifie une bande passante réalisable plus élevée, ce qui signifie une meilleure réjection des perturbations et un contrôle de position plus précis aux vitesses exigées par cette application.

Encodeur absolu 17 bits — Pas de retour à l'origine, résolution 131 072 ppr

L'encodeur intégré fournit 131 072 positions par tour d'arbre via le lien de retour série haute vitesse de Mitsubishi à l'amplificateur servo. Étant absolu, il conserve la connaissance de la position de l'arbre lors des interruptions de courant — avec la batterie de secours installée dans l'amplificateur servo, les données de position multi-tours sont préservées lorsque la machine est éteinte. Chaque démarrage reprend avec une pleine conscience de la position, aucun retour à la référence n'est requis.

Pour les équipements SMT et d'assemblage qui alternent régulièrement l'alimentation ou nécessitent une disponibilité immédiate de l'axe après un arrêt d'urgence, l'élimination de la séquence de retour à l'origine est un avantage opérationnel pratique qui réduit à la fois les temps d'arrêt et les frais généraux de cycle.

Amplificateurs servo compatibles

Le HC-MFS73-S23 s'associe aux amplificateurs servo MR-J2S-70A (commande analogique/train d'impulsions) ou MR-J2S-70B (commande numérique réseau SSCNET), tous deux évalués à 750 W dans la plateforme MELSERVO J2S. Pour les conceptions de machines multi-axes utilisant des contrôleurs de mouvement Mitsubishi, le MR-J2S-70B permet un fonctionnement multi-axes synchronisé sur SSCNET. Pour le contrôle d'axe autonome ou commandé par PLC, le MR-J2S-70A gère les commandes de train d'impulsions et de couple/vitesse analogiques.

Environnements d'application

Le profil d'arbre spécifique et les caractéristiques de performance du HC-MFS73-S23 le placent dans une catégorie d'application bien définie :

Machines de prélèvement et de placement SMT — entraînement de l'axe X sur la Panasonic CM202 et équipements de placement SMT associés où l'arbre -S23 est l'interface spécifiée par l'usine, ainsi que d'autres têtes de placement à haute vitesse nécessitant des performances à inertie ultra-faible de 750 W

Assemblage de composants électroniques — entraînements d'axes à cycles élevés sur les équipements d'insertion de circuits intégrés, les machines d'assemblage de connecteurs et les systèmes de manipulation de circuits imprimés où les exigences de débit imposent des exigences de taux de cycle élevés à l'axe servo

Systèmes de portiques à haute vitesse — axes de portiques X/Y sur les équipements d'assemblage et d'inspection guidés par vision où le mouvement rapide point à point avec un établissement précis est l'exigence de performance principale

Robotique et équipement de manipulation — articulations d'épaule et de poignet sur les robots articulés de petite à moyenne taille et les bras SCARA où la faible inertie améliore la réactivité dynamique sur toute la plage de travail

Équipement d'emballage et d'étiquetage — entraînements d'enregistrement, axes de dosage et positionnement des applicateurs d'étiquettes où les taux de cycle élevés et le positionnement répétable fiable doivent coexister avec des dimensions de moteur compactes

Aperçu des variantes HC-MFS73

Le moteur de base HC-MFS73 couvre plusieurs configurations mécaniques pour différentes exigences d'installation :

• HC-MFS73 — arbre droit standard, sans frein
• HC-MFS73B — arbre droit avec frein électromagnétique
• HC-MFS73K — arbre à clavette
• HC-MFS73BK — arbre à clavette avec frein électromagnétique
• HC-MFS73-S23 — arbre spécial pour équipement OEM (cette annonce)

Toutes les variantes partagent la même sortie de 750 W, l'encodeur absolu 17 bits, le boîtier IP55 et la bride de 80 × 80 mm. Le -S23 est la spécification correcte lors du remplacement du moteur dans un équipement qui portait initialement ce numéro de pièce exact.

FAQ

Q1 : Quels équipements utilisent couramment le HC-MFS73-S23 ?

Le HC-MFS73-S23 est surtout connu comme le servomoteur d'axe X de la machine de prélèvement et de placement SMT Panasonic CM202. L'arbre spécial -S23 correspond à l'interface d'accouplement spécifique utilisée dans cet équipement et les équipements de placement associés. Il apparaît également dans d'autres systèmes d'assemblage et d'automatisation à haute vitesse où Mitsubishi a fourni des variantes d'arbre spécial pour l'intégration OEM.

Q2 : Puis-je remplacer le HC-MFS73-S23 par un moteur à arbre droit HC-MFS73 standard ?

Pas directement. Le profil d'arbre spécial -S23 est dimensionnellement différent de l'arbre droit standard. Un HC-MFS73 standard ne s'engagera pas dans la même interface d'accouplement dans un équipement conçu pour la variante -S23 sans modification mécanique. Si vous remplacez un HC-MFS73-S23 défectueux, le remplacement correct est un autre HC-MFS73-S23 — pas la version à arbre standard.

Q3 : Quel amplificateur servo est compatible avec le HC-MFS73-S23 ?

Les amplificateurs corrects sont le MR-J2S-70A (commande analogique ou train d'impulsions d'un PLC ou d'un contrôleur externe) et le MR-J2S-70B (réseau fibre optique SSCNET pour les systèmes de mouvement Mitsubishi multi-axes). Les deux sont évalués à 750 W dans la plateforme MELSERVO J2S. La variante d'arbre -S23 n'a aucun effet sur la compatibilité de l'amplificateur — l'interface électrique est identique à toutes les autres variantes HC-MFS73.

Q4 : Le HC-MFS73-S23 prend-il en charge la rétention de position absolue après coupure de courant ?

Oui. L'encodeur 17 bits est de type absolu. Avec la batterie Mitsubishi A6BAT installée dans l'amplificateur servo, les données de position multi-tours sont conservées lorsque l'alimentation de la machine est coupée. Au démarrage, toutes les positions des axes sont immédiatement disponibles — aucun cycle de retour à l'origine ou de retour à la référence n'est requis. C'est une caractéristique standard de la famille HC-MFS J2S, quelle que soit la variante d'arbre.

Q5 : Le HC-MFS73-S23 est-il toujours fabriqué, et quel est son équivalent de génération actuelle ?

La série HC-MFS appartient à la génération MELSERVO J2S de Mitsubishi, qui a été remplacée par les produits des séries J4 et J5. Les unités HC-MFS73-S23 neuves en boîte sont disponibles via les canaux d'automatisation industrielle à des fins de maintenance et de pièces de rechange. Pour les équipements d'origine qui spécifient ce numéro de pièce, il reste la spécification de remplacement correcte. L'équivalent de génération actuelle de Mitsubishi pour les nouvelles conceptions de machines proviendrait des séries HG-MR ou HG-KR (J4), mais celles-ci nécessitent des amplificateurs et des interfaces mécaniques différents.
