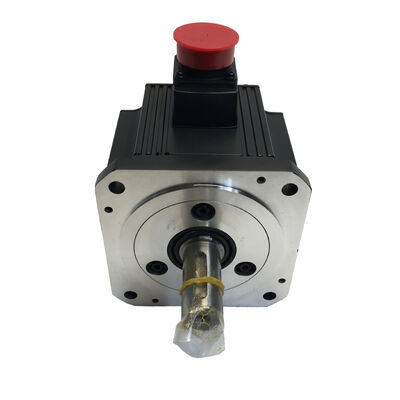

Moteur Servo AC Mitsubishi HC-SFS103K — 1,0 kW, 3 000 tr/min, arbre à clavette

État : Neuf · Emballage d'origine · Scellé en usine

Numéro de pièce : HC-SFS103K

Série : HC-SFS | Amplificateurs compatibles : MR-J2S / MR-J3 / MR-J4

Aperçu

Un kilowatt. Trois mille tours par minute. Arbre à clavette — car la friction seule ne suffit pas toujours.

Le Mitsubishi HC-SFS103K est un servomoteur AC de 1,0 kW fonctionnant à une vitesse nominale de 3 000 tr/min, produisant un couple continu de 3,18 N·m avec un pic de 9,55 N·m. C'est la variante à plus haute vitesse de la gamme HC-SFS de 1,0 kW — choisie lorsque l'application exige une réponse d'axe rapide et des temps de cycle courts plutôt qu'un couple maximal à basse vitesse.

L'arbre à clavette est la caractéristique distinctive de cette variante. Alors que le HC-SFS103 standard repose sur un accouplement par ajustement par friction, la version K ajoute une rainure de clavette usinée — un verrouillage mécanique positif qui maintient le composant entraîné fixé à l'arbre sous les inversions de charge, le couple soutenu et le type de charge de choc qui desserre progressivement un accouplement à alésage lisse au fil du temps.

Chaque unité est livrée neuve, scellée dans son carton d'usine Mitsubishi d'origine. Non installée. Non alimentée. Pas de retravail, pas d'utilisation antérieure sur le terrain, sans exception.

Spécifications clés

Pourquoi l'arbre à clavette modifie les spécifications

C'est un petit détail aux conséquences significatives au niveau de la machine.

Un servomoteur à arbre droit transmet le couple uniquement par la force de serrage de l'accouplement. Cela fonctionne de manière fiable dans de nombreuses applications — en particulier celles utilisant des accouplements servo de précision avec des charges constantes et prévisibles. Mais certaines conditions exercent une contrainte progressive sur les connexions par ajustement par friction : inversions de charge répétées qui font basculer l'accouplement d'avant en arrière, couple élevé soutenu près de la valeur continue nominale, charges de choc provenant de mécanismes d'indexation ou de presses, et entraînements par courroie ou chaîne où la tension radiale ajoute une charge secondaire à l'interface de l'arbre.

Dans l'un de ces environnements, l'arbre à clavette est la solution la plus durable. La rainure de clavette engage mécaniquement l'accouplement, la poulie ou le moyeu d'engrenage — le couple est transmis par la clavette elle-même, et non par la friction de serrage. Il n'y a pas de glissement, pas de frottement progressif, pas besoin de vérifier et de resserrer périodiquement l'accouplement après rodage.

À 1,0 kW avec un couple de pointe de 9,55 N·m, le HC-SFS103K se situe dans une gamme où le choix entre les variantes d'arbre est une véritable décision d'ingénierie, pas une réflexion après coup. Si le composant entraîné nécessite un alésage à clavette — ou si l'historique de l'application inclut un glissement d'accouplement avec des moteurs à arbre droit — le 103K est la spécification correcte.

Performances conçues pour les environnements à cycles élevés

Vitesse qui réduit le temps de cycle. À 3 000 tr/min, le HC-SFS103K se déplace plus rapidement que les variantes 1 000 tr/min ou 2 000 tr/min de la même classe de puissance. Dans les systèmes de prélèvement et de dépose, les équipements de transfert et les cellules d'usinage multi-axes, un déplacement d'axe plus rapide réduit directement le temps non productif entre les opérations.

Position absolue, pas de routine de mise à zéro. L'encodeur 17 bits conserve la position de l'arbre lors des cycles d'alimentation. Après un redémarrage, un arrêt d'urgence ou une panne imprévue, le contrôleur dispose immédiatement de données de position précises — pas de séquence de mise à zéro lente, pas de perte de compte d'index, pas de procédure de récupération manuelle. Dans les environnements de production multi-équipes, cela se traduit directement par des redémarrages plus rapides et moins d'interventions opérateurs.

Étanchéité de l'arbre IP65. Conçu pour résister à l'eau sous pression et aux poussières fines au point d'entrée de l'arbre. Pertinent dans les cellules d'usinage où la brume de liquide de refroidissement est constante, dans les salles de presse avec des particules métalliques en suspension dans l'air, et dans les équipements adjacents à l'alimentation ou à la pharmacie où le lavage périodique est une pratique courante.

Isolation Classe F. Supporte des températures d'enroulement soutenues plus élevées que les moteurs de classe B — important dans les applications fonctionnant sur de longs cycles de service dans des boîtiers de machine chauds où le refroidissement du moteur est limité à la convection naturelle.

Compatibilité des amplificateurs sur trois générations. Fonctionne avec les amplificateurs servo des séries MR-J2S, MR-J3 et MR-J4. Les équipes de maintenance gérant des équipements installés à différents moments peuvent stocker une seule variante de moteur qui s'adapte à plusieurs générations de variateurs sans avoir à gérer des numéros de pièce distincts.

Applications typiques

Petits centres d'usinage CNC et tours — Axes d'avance et entraînements auxiliaires sur des machines-outils compactes où 1,0 kW à 3 000 tr/min offre le profil vitesse-couple adapté aux charges de coupe légères à moyennes et aux déplacements rapides.

Équipements de prélèvement et de dépose et de manutention — Axes de positionnement à haute vitesse dans les systèmes d'assemblage et de transfert où le temps de cycle est la principale métrique de performance et où l'intégrité de l'arbre sous des changements de direction rapides est importante.

Systèmes de découpe et de marquage laser — Axes de positionnement où la précision de l'encodeur et la réponse rapide affectent directement la précision de coupe, l'enregistrement des marques et le débit.

Tables d'indexation et positionneurs rotatifs — Entraînés par des réducteurs avec des connexions d'arbre à clavette, où le moteur doit accélérer et décélérer une charge rotative avec précision et répétabilité sur de longues séries de production.

Machines d'emballage — Entraînements d'axes dans les équipements de formage-remplissage-scellage, de mise en carton et d'étiquetage où un contrôle de vitesse constant et un positionnement fiable affectent la qualité du produit et l'efficacité de la ligne.

Équipements textiles et de bobinage — Axes d'avance et de traverse où le moteur est connecté à un rouleau entraîné ou à un élément de bobinage via un accouplement à clavette, et où un glissement de l'arbre affecterait directement le contrôle de la tension du matériau.

Une note sur la disponibilité de la variante K

Les variantes à arbre à clavette représentent constamment une part plus faible des stocks de distribution que leurs homologues à arbre droit — elles servent un segment d'applications plus restreint, donc moins d'unités sont stockées à chaque niveau de la chaîne d'approvisionnement. Lorsqu'un HC-SFS103K tombe en panne de manière inattendue, trouver rapidement un remplacement vérifié comme neuf est rarement simple. Les installations de production actives et les intégrateurs de systèmes construisant selon les calendriers des clients bénéficient d'avoir une pièce de rechange scellée à portée de main avant que le besoin ne se fasse sentir.

Questions fréquemment posées

Q1 : Quelle est la différence entre le HC-SFS103 et le HC-SFS103K ?

R : Le HC-SFS103 a un arbre droit standard ; le couple est transmis par la force de serrage de l'accouplement. Le HC-SFS103K ajoute une rainure de clavette usinée, fournissant une connexion mécanique positive entre l'arbre et le composant entraîné. Spécifiez la variante K lorsque l'application utilise des accouplements, des poulies ou des engrenages à clavette, ou lorsque les conditions de fonctionnement — inversions de charge, charges de choc ou couple élevé soutenu — rendent une connexion par friction seule peu fiable au fil du temps.

Q2 : Quels amplificateurs servo sont compatibles avec le HC-SFS103K ?

R : Le HC-SFS103K est compatible avec les amplificateurs servo Mitsubishi des séries MR-J2S, MR-J3 et MR-J4. Confirmez que la puissance de sortie nominale de l'amplificateur correspond à la spécification du moteur de 1,0 kW / 200V et que les types de câble d'encodeur et de connecteur d'alimentation sont corrects pour la génération d'amplificateur utilisée.

Q3 : Le HC-SFS103K inclut-il un frein électromagnétique intégré ?

R : Non. Le HC-SFS103K est la variante standard sans frein. Pour les applications à axe vertical ou toute configuration où la charge doit être maintenue mécaniquement en cas de perte de puissance, le HC-SFS103BK — qui combine l'arbre à clavette avec un frein électromagnétique intégré — est la spécification correcte.

Q4 : Quelles sont les dimensions exactes de la rainure de clavette pour l'arbre du HC-SFS103K ?

R : Les dimensions de la rainure de clavette suivent les normes JIS B 1301 telles que définies dans les dessins de spécifications mécaniques de la série HC-SFS de Mitsubishi Electric. Référez-vous au catalogue actuel des servomoteurs Mitsubishi ou à la fiche technique pour la largeur, la hauteur, la profondeur exactes de la clavette et le diamètre de l'arbre avant d'usiner tout alésage d'accouplement ou de moyeu correspondant.

Q5 : L'encodeur absolu 17 bits nécessite-t-il une batterie pour conserver la position après une perte de puissance ?

R : La position absolue sur un seul tour est conservée sans batterie. Pour un fonctionnement absolu multi-tours — où le système doit suivre la position sur plusieurs révolutions complètes de l'arbre lors d'un cycle d'alimentation — une batterie de secours est requise côté amplificateur. Il s'agit d'une exigence au niveau de l'amplificateur et elle est cohérente pour toutes les variantes de moteurs HC-SFS, et non spécifique au HC-SFS103K.
