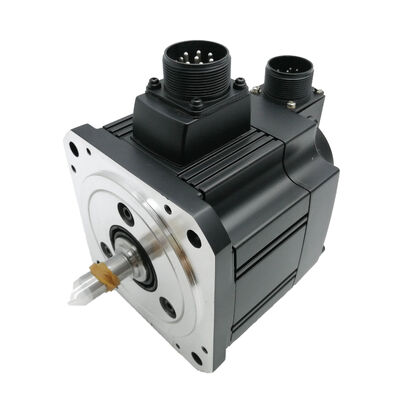

Mitsubishi HC-SFS53 AC Servo Motor Nouveau dans la boîte, scellé en usine

Condition:Tout neuf, emballage original, scellé d'usine.

Numéro de la partie:Les données relatives à l'utilisation du produit sont fournies à l'autorité compétente de l'État membre.

Série:HC-SFS. Amplificateurs compatibles: MR-J2S / MR-J3 / MR-J4

Résumé

Une empreinte compacte, 3 000 tours par minute, prêt à fonctionner.

Le Mitsubishi HC-SFS53 est un servo-moteur à courant alternatif de 500 W, conçu pour un fonctionnement continu de 3 000 tr/min la variante à plus grande vitesse de la gamme HC-SFS 500 W,conçus pour des applications où le temps de cycle et la réponse de l'axe comptent autant que le coupleAvec un débit continu de 1,59 N·m et un pic de 4,78 N·m, il gère les charges de l'axe léger à moyen avec la précision et la répétabilité dont la série HC-SFS est connue.

Petite machine, armoire serrée, cycle rapide ∙ c'est l'environnement pour lequel ce moteur a été construit.

Chaque unité est expédiée dans son carton d'usine Mitsubishi original, désinstallée, sans alimentation, sans retouche, sans emballage, sans historique de terrain de quelque nature que ce soit.

Principales spécifications

Construit pour la vitesse, soutenu par la précision

À 3 000 tours par minute, le HC-SFS53 se situe à l'extrémité supérieure de la gamme HC-SFS 500W. Cette vitesse de tête se traduit directement par une traversée d'axe plus rapide, un temps de non-coupe plus court dans les applications d'usinage,La mise en place d'un système d'automatisation plus rapide et plus réactif dans l'automatisation à haut cycle, le châssis du moteur est plus grand.

Le codeur absolu de 17 bits gère le côté de précision. Avec 131.072 impulsions par révolution et la rétention de la position absolue vraie à travers les cycles de puissance, le contrôleur sait toujours où se trouve l'axe.Aucune séquence de localisation au démarrageAucune perte de position après un arrêt électrique.

L'étanchéité de l'arbre IP65 maintient le moteur en service dans des environnements où le brouillard de liquide de refroidissement, la poussière métallique fine ou les particules en suspension dans l'air font partie de la réalité quotidienne.L'isolation de classe F ajoute de l'espace thermique pour les cycles de travail continu qui durent longtemps sans refroidissement forcé.

Applications typiques

Petits tours CNC et centres d'usinage¢ Les axes d'alimentation et les trains de tourelle où un moteur compact de 500 W à 3 000 tr/min fournit le profil de couple de vitesse nécessaire à la coupe légère et à la traverse rapide rapide.

Équipement d'assemblage de semi-conducteurs et d'électronique¢ Machines de collecte et de pose, de collage et d'inspection qui nécessitent un positionnement précis et répétable dans un petit moteur.

Systèmes de découpe et de marquage au laser¢ Les axes de positionnement à grande vitesse où la rapidité de réponse et la précision du codeur ont une incidence directe sur la qualité de coupe et le débit.

Équipement d'essai automatiséLes axes de mouvement dans les testeurs fonctionnels et les systèmes de mesure qui nécessitent un positionnement propre et répétable sans jeu mécanique.

Automatisation générale des usines¢ Tableaux d'indexation, positionneurs rotatifs et convoyeurs dans les cellules où l'espace au sol est limité et où le temps de cycle entraîne la sortie.

Une note sur la disponibilité

Le HC-SFS53 voit un large déploiement sur les plates-formes de machines compactes de plusieurs équipementiers.Les délais de livraison peuvent s'allonger particularly for models outside the most common power ratingsPour les intégrateurs de systèmes qui construisent pour les délais des clients, il est essentiel que le système soit entièrement protégé.le stockage d'une unité avant le début du projet élimine un risque de calendrier avant qu'il ne devienne un problème.

Questions fréquemment posées

Q1: Quelle est la différence entre le HC-SFS52 et le HC-SFS53?

R: Les deux sont des moteurs de 500 W de la série HC-SFS. Le HC-SFS52 est nommé à 2000 tr/min avec un couple continu plus élevé de 2,39 N·m. Le HC-SFS53 fonctionne à 3000 tr/min avec un couple nommé de 1,59 N·m.Choisissez selon que l'application a besoin de plus de couple à une vitesse inférieure ou d'une traversée d'axe plus rapide à une vitesse plus élevée.

Q2: Quels servo-amplificateurs sont compatibles avec le HC-SFS53?

R: Le HC-SFS53 est compatible avec les servo-amplificateurs Mitsubishi MR-J2S, MR-J3 et MR-J4.Vérifiez que le courant nominal de sortie de l'amplificateur correspond aux spécifications du moteur de 500 W / 200 V avant de le mettre en service.

Q3: Ce moteur est-il équipé d'un frein de retenue intégré?

R: Non. Le HC-SFS53 est la variante standard sans frein électromagnétique.spécifier le HC-SFS53B à la place.

Q4: Que signifie "Nouveau dans la boîte, scellé en usine" pour cette liste?

R: Le moteur n'a jamais été installé, allumé ou testé sur le terrain.Il reste dans son emballage Mitsubishi d'origine, avec tous les joints d'usine intacts, dans le même état qu'il a quitté l'usine de fabrication enAucune rénovation ou relabelling n'a eu lieu.

Q5: Le codeur à 17 bits nécessite-t-il une batterie pour conserver sa position absolue?

R: Le fonctionnement absolu à un tour ne nécessite pas de batterie.une batterie de secours est nécessaire sur le côté de l'amplificateur, pas une limitation du moteur HC-SFS53 lui-même.
