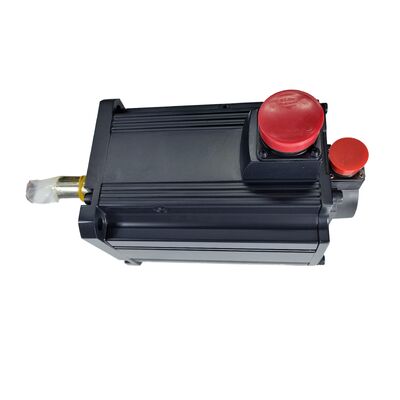

Mitsubishi HC-SFS502B (HCSFS502B) — Servomoteur AC 5 kW avec frein électromagnétique, série MELSERVO-J2S

Identification du produit

Numéro de pièce : HC-SFS502B

Également recherché sous les noms suivants : HCSFS502B, HC-SFS-502B

Série : Mitsubishi MELSERVO série HC-SFS (génération J2S / J2-Super)

Type de moteur : Servomoteur AC sans balais avec frein électromagnétique

État : Neuf en boîte

Présentation

Le Mitsubishi HC-SFS502B est un servomoteur AC à inertie moyenne de 5 kW de la plateforme MELSERVO-J2S (J2-Super) — la génération qui a succédé à la série HC-SF d'origine et a redéfini ce que la classe 5 kW pouvait offrir en termes de résolution de positionnement et de stabilité à basse vitesse.

Nominal à 2 000 tr/min avec un couple continu de 23,9 Nm, il occupe le sommet de la gamme standard HC-SFS à 2 000 tr/min et s'associe aux amplificateurs de classe MR-J2S-500. La plaque signalétique indique une entrée AC triphasée à 133 V / 26 A ; la sortie est de 5 kW. Le suffixe "B" signifie que cette variante est équipée d'un frein de maintien électromagnétique à ressort, sécurisé en cas de défaillance — la version choisie chaque fois qu'un axe hors tension ne peut pas être laissé sans surveillance.

Ce qui distingue le HC-SFS502B de son prédécesseur, le HC-SF502B, est simple : un encodeur absolu série 17 bits fournissant 131 072 impulsions par révolution, contre le dispositif 14 bits (16 384 ppr) de l'ancienne série HC-SF. Cette augmentation de résolution par huit n'améliore pas seulement la précision du positionnement fin — elle permet à la boucle de vitesse de l'amplificateur J2S de fonctionner à une bande passante considérablement plus élevée, ce qui se traduit par un contrôle de vitesse nettement plus précis à basse vitesse et une meilleure réjection des perturbations lors de la coupe.

Spécifications techniques

La série HC-SFS — une amélioration par rapport à la série HC-SF d'origine

La convention de nommage de Mitsubishi est suffisamment précise pour que la différence entre HC-SF et HC-SFS soit facile à lire une fois que vous la connaissez : la désignation SFS marque la mise à niveau de la génération J2-Super. Mécaniquement, les deux familles partagent les dimensions de bride, la taille de l'arbre et l'indice de protection — un HC-SFS502B s'intègre dans la même position de montage qu'un HC-SF502B sans modification mécanique. Ce qui a changé, c'est l'électronique.

La plateforme J2S a été construite autour d'un processeur haute performance et d'un nouvel encodeur haute résolution standard. La réponse en fréquence de vitesse sur l'amplificateur MR-J2S atteint 550 Hz ou plus, plus du double de ce que la série J2 d'origine a réalisé. L'encodeur absolu 17 bits du moteur HC-SFS est le matériel qui permet cette amélioration. Avec 131 072 positions distinctes par révolution, l'estimateur de vitesse de l'amplificateur dispose de beaucoup plus de données par unité de temps, ce qui lisse les ondulations de couple à basse vitesse et rend le système véritablement plus rigide face aux perturbations du processus.

Pour les applications de machines-outils où la série HC-SF fonctionnait adéquatement mais pas brillamment — en particulier à des vitesses d'avance très faibles, ou dans les cycles de taraudage où l'axe doit s'inverser proprement sans délai — le HC-SFS502B fait une différence pratique et mesurable.

Frein électromagnétique : à ressort, sécurisé en cas de défaillance

Le frein de maintien intégré au HC-SFS502B est un dispositif de sécurité passif, pas une résistance de freinage dynamique. Il fonctionne selon le principe de désactivation pour engagement : 24 V CC maintiennent le frein ouvert et permettent à l'arbre de tourner ; coupez la tension et le ressort serre immédiatement le disque de frein.

Ceci est le plus important sur les axes verticaux. Une colonne Z ou une tête de broche sur un centre d'usinage supporte le poids total de l'ensemble de broche — généralement une fraction substantielle d'une tonne sur un VMC de taille moyenne. Lorsque l'amplificateur de servomoteur est désactivé, le couple du moteur tombe instantanément à zéro. Sans frein de maintien, cette charge tombe. Le frein du HC-SFS502B empêche cela en bloquant l'arbre dès que les 24 V CC sont retirés, que le retrait ait été planifié (arrêt normal) ou non (panne de courant, défaut d'amplificateur).

Le même principe s'applique à tout axe avec une charge déséquilibrée importante — colonnes de palettes sur HMC, butées arrière de presse, axes Z de portiques sur machines portiques, et mécanismes de serrage qui doivent maintenir la position pendant le traitement.

Note de câblage : La bobine du frein est une charge inductive. Un absorbeur de surtension doit être installé en parallèle sur les bornes de la bobine du frein pour supprimer le pic de tension lors de la libération et de l'engagement du frein. Omettre cette étape risque d'endommager les contacts de relais et les circuits d'E/S de l'amplificateur au fil du temps. La sortie MBR (verrouillage de frein électromagnétique) de l'amplificateur MR-J2S fournit le bon timing d'engagement — acheminez toujours le contrôle du frein via ce signal plutôt que de câbler directement à partir d'un contact d'arrêt d'urgence.

Encodeur absolu : ce que cela signifie en pratique

Les encodeurs absolus se souviennent de la position. Lorsqu'une machine équipée de moteurs HC-SFS502B perd l'alimentation puis la rétablit, l'amplificateur lit la position absolue actuelle de l'encodeur dès que le contrôle est activé. Pas de cycle de mise à zéro. Pas de recherche de marques de référence. L'axe sait simplement où il se trouve.

L'encodeur série 17 bits du HC-SFS502B y parvient grâce à une sauvegarde par batterie dans l'amplificateur (la cellule lithium A6BAT utilisée dans toute la famille J2S). La batterie maintient la mémoire de position de l'encodeur active pendant l'arrêt. Tant que la batterie est en bon état, la machine peut reprendre depuis une position connue exacte après une interruption de courant.

L'état de la batterie doit être vérifié lors des intervalles de maintenance réguliers. L'amplificateur J2S affiche une alarme d'avertissement de batterie avant sa décharge complète ; cet avertissement est l'invite à remplacer la batterie avant le prochain arrêt planifié, et non après.

Où ce moteur est généralement utilisé

Axe Z et broche de VMC. L'axe Z de grande capacité d'un centre d'usinage vertical nécessite un couple soutenu pour le fraisage frontal intensif, le frein pour un arrêt sécurisé du servomoteur, et l'encodeur absolu pour reprendre après toute interruption de courant sans perturber la configuration de la pièce.

Axe W et entraînement de palette de HMC. Les centres d'usinage horizontaux utilisent l'axe W pour le positionnement en profondeur de la tête de fraisage et les navettes de palettes pour le transfert de pièces. Les deux nécessitent une combinaison de couple élevé, de maintien par frein et de position absolue fiable lors des changements d'équipe.

Indexation de tourelle de tour CNC. Les grands centres de tournage avec tourelles asservies bénéficient de la puissance de 5 kW pour des cycles d'indexation rapides, et le frein maintient fermement la tourelle à chaque position d'index pendant l'engagement du mécanisme de serrage.

Systèmes de transfert et de changement de palette. Les lignes de transfert multi-stations déplaçant des fixations lourdes utilisent des servomoteurs de cette gamme de capacité pour la combinaison de vitesse et de capacité de charge. Entre les stations, le frein maintient la position d'indexation de la palette pendant que le bridage ou le traitement a lieu.

Systèmes de manipulation et de portiques grand format. Les systèmes de chargement de type portique avec une hauteur Z importante et des effecteurs finaux lourds utilisent des moteurs équipés de freins sur les axes verticaux pour les mêmes raisons de maintien sécurisé en cas de défaillance que les colonnes Z des machines-outils.

Série HC-SFS — Référence de la famille 2000 tr/min

Tous les modèles de ce tableau partagent l'entrée classe 200 V AC, la vitesse nominale de 2 000 tr/min, l'encodeur absolu série 17 bits (131 072 ppr), la protection IP65, l'arbre étanche à l'huile et la configuration d'arbre droit. Les modèles 352 et 502 utilisent le plus grand cadre de bride de 176 × 176 mm.

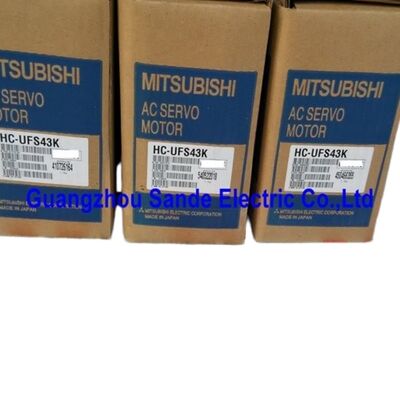

Neuf en boîte : ce que cet état garantit réellement

Un servomoteur Mitsubishi scellé en usine n'a jamais été câblé, monté ou alimenté. Il arrive dans son emballage d'origine Mitsubishi — berceau en mousse intérieure, carton, protections d'arbre et de connecteur intactes. Chaque spécification listée ci-dessus s'applique exactement comme fabriqué. Il n'y a pas de temps de fonctionnement accumulé, pas d'historique thermique, et pas de contrainte d'installation sur les roulements, l'interface d'accouplement ou le connecteur.

Pour les constructeurs de machines qui s'approvisionnent en composants pour de nouvelles constructions, ou pour les départements de maintenance qui constituent un stock de pièces de rechange stratégiques, le neuf en boîte est la seule condition qui offre un remplacement véritablement identique à un moteur d'usine sans inconnues. Les moteurs remis à neuf ou réparés peuvent avoir des roulements remplacés, des ensembles d'encodeurs encapsulés, ou des stators rebobinés — rien de tout cela n'est visible sans démontage. Le neuf en boîte n'a aucune de ces variables.

Pour le stockage : les moteurs stockés dans des conditions fraîches, sèches et sans vibrations conservent leurs spécifications complètes pendant plusieurs années. Si le stockage dépasse cinq ans, une rotation lente périodique de l'arbre est conseillée pour redistribuer la graisse des roulements avant l'installation.

Questions fréquemment posées

Q1 : Quels amplificateurs de servomoteur sont compatibles avec le HC-SFS502B ?

Le HC-SFS502B nécessite un amplificateur de classe MR-J2S-500. Les modèles compatibles incluent le MR-J2S-500A (interface impulsion/analogique à usage général), le MR-J2S-500B (interface bus SSCNET), le MR-J2S-500CP (fonction de positionnement intégrée) et le MR-J2S-500CL (interface CC-Link). Il n'est pas compatible avec les amplificateurs MR-J2 (première génération), qui utilisent un protocole d'encodeur différent, ni avec les amplificateurs des séries MR-J3 ou MR-J4 sans kit de conversion.

Q2 : Quelle est la principale différence entre le HC-SFS502B et le HC-SF502B ?

Les deux moteurs sont mécaniquement interchangeables au niveau de la bride de montage et de l'arbre. La différence essentielle réside dans l'encodeur : le HC-SFS502B utilise un encodeur absolu 17 bits (131 072 ppr), tandis que l'ancien HC-SF502B utilise un encodeur 14 bits (16 384 ppr). La résolution plus élevée permet la boucle de vitesse plus rapide de l'amplificateur MR-J2S et améliore la douceur à basse vitesse et la précision du positionnement. Le HC-SFS502B nécessite également un amplificateur de la série J2S ; le HC-SF502B s'associe aux amplificateurs J2 ou J2S.

Q3 : Comment le frein électromagnétique doit-il être contrôlé dans le circuit de la machine ?

Utilisez la sortie MBR (verrouillage de frein) de l'amplificateur de servomoteur pour contrôler le relais de frein — cela garantit que le frein ne s'engage qu'après que le moteur a décéléré jusqu'à l'arrêt, évitant ainsi les chocs sur le disque de frein. La bobine du frein fonctionne en 24 V CC ; installez un absorbeur de surtension directement en parallèle sur les bornes de la bobine pour supprimer les pics de tension inductifs. Ne câblez jamais le frein directement à partir d'un contact d'arrêt d'urgence sans l'interverrouillage MBR dans le chemin du signal.

Q4 : L'encodeur 17 bits nécessite-t-il une batterie, et quelle batterie est utilisée ?

Oui. L'encodeur absolu série nécessite une sauvegarde par batterie pour conserver les données de position pendant l'arrêt. La batterie standard est la cellule lithium Mitsubishi A6BAT, installée dans l'amplificateur de servomoteur MR-J2S (pas dans le corps du moteur). La durée de vie de la batterie est généralement de plusieurs années en utilisation normale ; l'amplificateur affichera une alarme d'avertissement de batterie faible avant sa décharge. Remplacez la batterie pendant une fenêtre de maintenance planifiée lorsque l'avertissement apparaît — n'attendez pas que l'alarme force un arrêt imprévu.

Q5 : Le HC-SFS502B peut-il remplacer un HC-SF502B dans une machine existante sans autres modifications ?

Les dimensions de montage sont compatibles, mais l'interface de l'encodeur est différente. Le HC-SFS502B ne peut pas être utilisé comme remplacement direct pour un HC-SF502B sur une machine fonctionnant avec des amplificateurs MR-J2 d'origine — l'amplificateur J2 ne peut pas lire l'encodeur série 17 bits du moteur J2S. Le remplacement nécessiterait de changer l'amplificateur pour la série MR-J2S-500 en même temps. Si la machine utilise déjà des amplificateurs MR-J2S, le remplacement est simple ; confirmez les paramètres via MR Configurator avant de remettre l'axe en production.
