Câble pilote pour servomoteur DELTA RS232 ASD-A2-EN1005

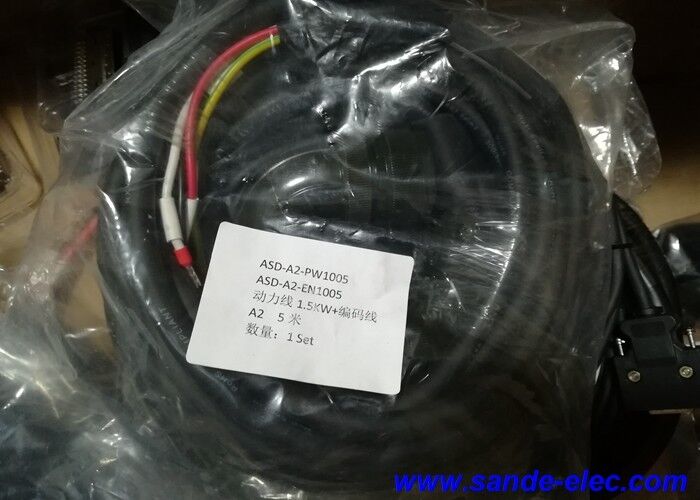

ASD-A2-EN1005 | Câble de retour d'encodeur Delta ASDA-A2 — 5 m / Pré-assemblé / ASDA-A2 vers encodeur de servomoteur ECMA

Câble de retour d'encodeur pour systèmes servo Delta ASDA-A2

L'ASD-A2-EN1005 est un câble de retour d'encodeur pré-assemblé de 5 mètres de la gamme d'accessoires pour système servo ASDA-A2 de Delta Electronics. Ce câble transporte les données de position et de vitesse de l'encodeur depuis l'ensemble d'encodeur du servomoteur série ECMA vers l'entrée d'encodeur CN2 du servomoteur ASDA-A2 — la boucle de rétroaction qui permet à l'ASDA-A2 d'effectuer un contrôle de position et de vitesse en boucle fermée du moteur.

À 5 m, l'ASD-A2-EN1005 est destiné aux installations d'axes servo standard dans lesquelles l'armoire de variateur ASDA-A2 est positionnée à moins de 5 mètres du moteur ECMA — la plage de distance variateur-moteur la plus courante dans les installations d'automatisation industrielle et de machines-outils.

Spécifications clés

Interface d'encodeur ASDA-A2 — Retour de position précis

Le système d'asservissement ASDA-A2 utilise un encodeur haute résolution intégré au servomoteur ECMA :

Résolution de l'encodeur 20 bits :Les moteurs Delta ECMA sont équipés d'un encodeur 20 bits — fournissant 1 048 576 comptes par tour pour une résolution de position exceptionnelle. Ce retour haute résolution permet à l'ASDA-A2 d'obtenir le positionnement précis requis dans les applications CNC et d'automatisation de haute précision.

Prise en charge du codeur absolu :Certaines variantes de moteur ECMA incluent un encodeur absolu 17 bits — conservant les données de position jusqu'à la mise hors tension. Le câble ASD-A2-EN1005 transporte les données de position multitours du codeur absolu vers l'ASDA-A2, permettant un fonctionnement de l'axe sans prise d'origine à la mise sous tension.

Données du codeur série haute vitesse :L'encodeur communique les données de position à l'ASDA-A2 via une interface série haute vitesse. Le câble ASD-A2-EN1005 transporte ces données série de manière fiable sur une distance de 5 m sans dégradation du signal.

Applications

Axes de machine-outil CNC Delta ASDA-A2 :Servomoteurs ECMA sur centres d'usinage CNC, centres de tournage et rectifieuses utilisant des entraînements ASDA-A2 — un ASD-A2-EN1005 par servoaxe à des distances de câble standard de 5 m.

Positionnement de l'automatisation industrielle :Axes servo pilotés par ASDA-A2 sur des équipements automatisés d'assemblage, de manutention et de positionnement de précision avec moteurs ECMA.

Emballage et étiquetage à grande vitesse :Équipements de manutention, de remplissage et d'étiquetage de bandes servocommandés utilisant les systèmes d'asservissement ASDA-A2 et ECMA.

Contrôle de mouvement précis :E-CAM (came électronique) et applications de mouvement synchronisé utilisant les fonctionnalités de contrôle avancées de l'ASDA-A2 — un retour précis de l'encodeur via l'ASD-A2-EN1005 est essentiel pour le cisaillement du volant d'inertie, la coupe rotative et le contrôle de l'enregistrement.

FAQ

Q1 : L'ASD-A2-EN1005 peut-il être utilisé avec d'autres séries de servomoteurs Delta ASDA ?

L'ASD-A2-EN1005 est conçu pour l'interface CN2 de la série ASDA-A2. D'autres séries de variateurs Delta ASDA (ASDA-B2, ASDA-A3) peuvent utiliser différents formats de connecteur CN2 ou protocoles d'interface d'encodeur. Vérifiez dans la documentation du système d'asservissement de Delta que le connecteur côté variateur et le protocole de l'encodeur correspondent avant d'utiliser ce câble avec un variateur non-A2.

Q2 : Quels symptômes indiquent un câble d'encodeur ASD-A2-EN1005 défectueux ?

Un câble d'encodeur défaillant ou dégradé produit des alarmes de communication d'encodeur sur l'ASDA-A2 (codes d'erreur tels que AL002, AL003, AL009 ou codes d'erreur d'encodeur en fonction du type d'erreur spécifique), un retour de vitesse de moteur erratique, des erreurs de compteur de position ou une perte complète du signal d'encodeur provoquant un défaut du variateur à l'activation. Vérifiez le connecteur du câble aux deux extrémités avant de condamner le câble : des connexions desserrées provoquent les mêmes symptômes.

Q3 : ASD-A2-EN1005 est-il compatible avec les moteurs ECMA utilisant des codeurs absolus ?

Les variateurs Delta ASDA-A2 prennent en charge les moteurs ECMA à codeur incrémental et absolu via la même interface CN2. Le câble ASD-A2-EN1005 transporte les données des deux types d'encodeur via le même câble et le même connecteur — le type d'encodeur est déterminé par le modèle de moteur et non par le câble. Les interfaces d'encodeur ECMA absolues (17 bits) et incrémentales (20 bits) utilisent le même connecteur CN2 et le même câble ASD-A2-EN1005.

Q4 : Quelle est la longueur maximale du câble d'encodeur pour les systèmes Delta ASDA-A2 ?

Delta spécifie la longueur maximale du câble d'encodeur pour l'ASDA-A2 dans le manuel d'instructions du servoamplificateur. L'interface du codeur série haute vitesse présente des contraintes de longueur de câble maximale liées à la synchronisation du signal et à la capacité du câble. Les installations standard utilisent des câbles jusqu'à 20 m ou plus pour certaines configurations. Confirmez la longueur maximale dans la documentation ASDA-A2 de Delta pour le type d'encodeur spécifique utilisé.
