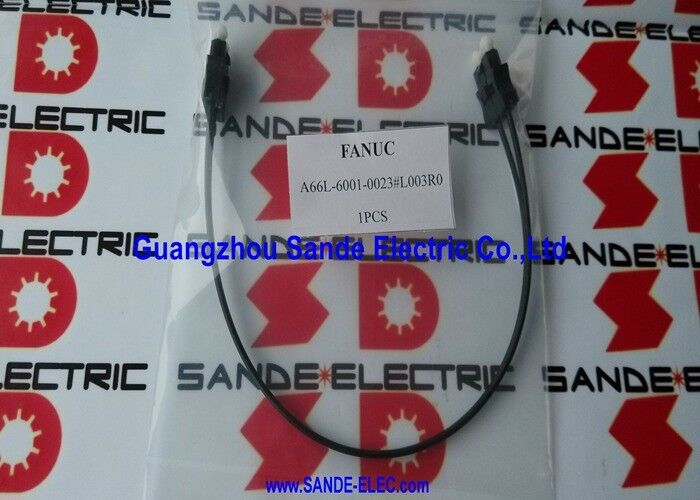

Interface personnalisée câble à fibre optique A66L-6001-0023

A66L-6001-0023 FANUC FSSB câble à fibres optiques à l'intérieur du cabinet / COP10A-COP10B / SVM Servo Daisy-Chain / longueurs multiples

Cable à fibre optique FSSB

The A66L-6001-0023 is FANUC's fiber optic cable for the FSSB (FANUC Serial Servo Bus) — the high-speed optical serial bus that transmits axis command and encoder feedback data between the FANUC CNC control unit and the servo amplifier modules inside the drive cabinet.

Chaque câble A66L-6001-0023 transporte un segment de la chaîne en fleur de lys du FSSB d'un port d'émission optique COP10A au port de réception optique COP10B du module suivant.Plusieurs câbles A66L-6001-0023 en chaîne à l'intérieur de l'armoire pour former le bus de communication FSSB complet desservant tous les axes de servo du système.

Informations sur les séries clés

Construction non recouverte

La construction sans enveloppe rend l'A66L-6001-0023 compact et léger pour une utilisation dans l'armoire:

Pour le routage protégé à l'intérieur d'une cabine de commande fermée:Sans l'enveloppe extérieure renforcée de la série A66L-6001-0026 N/S, le câble A66L-6001-0023 est physiquement plus fragileroutage protégé entre les modules adjacents à l'intérieur de l'armoire, mais pas pour le routage externe.

Pas pour le routage externe:Pour les connexions FANUC HSSB entre des armoires séparées, la série renforcée A66L-6001-0026 est requise.

Applications

Le câblage de l'armoire du système de servo FANUC αi:Tous les centres d'usinage CNC, centres de tournage et machines de meulage FANUC utilisant des servo-modules αi (ou βi) avec communication FSSB, un câble A66L-6001-0023 par segment inter-module dans l'armoire.

Pour les appareils de commande de robot FANUC R-30iA/R-30iB/R-30iB+:Les contrôleurs robotiques utilisant un FSSB pour connecter la carte principale aux modules d'amplificateur servo internes ¢ des câbles courts A66L-6001-0023 relient les modules adjacents à l'intérieur de l'armoire du contrôleur.

Systèmes FANUC 16i/18i/21i/30i à commande numérique:Armoires de commande CNC avec plusieurs axes SVM utilisant le bus optique FSSB ¢ chaque module d'axe de la chaîne nécessite un segment de câble.

Questions fréquentes

Q1: Quelle est la différence entre A66L-6001-0023 (FSSB) et A66L-6001-0026 (HSSB)?

A66L-6001-0023 sert le FSSB utilisé à l'intérieur de l'armoire de servo entre les modules SVM et les cartes CNC via des ports COP10A/COP10B, sans enveloppe, de courte longueur.A66L-6001-0026 sert le HSSB utilisé pour les connexions externes entre les armoires séparéesDifférents systèmes de bus avec des connecteurs et des applications différents

Q2: Comment sélectionner la longueur correcte A66L-6001-0023 pour mon servo cabinet?

Mesurer la distance physique entre le port COP10A d'un module et le port COP10B du module suivant dans le routage de la chaîne FSSB prévu.Sélectionnez la prochaine longueur standard égale ou légèrement supérieure à cette distance. Évitez les câbles en excès qui doivent être enroulés ou attachés dans l'armoire.

Q3: Quel code d'alarme FANUC indique un câble A66L-6001-0023 défaillant?

Un câble FSSB cassé ou déconnecté provoque la perte de communication du CNC avec tous les axes à partir du point déconnecté dans la chaîne de la marguerite.Le FANUC génère SV0401 (servo non prêt) ou SV5136/5137 (alarme de communication FSSB) pour les axes affectés.Vérifiez l'état des connexions optiques et du câble du FSSB, et vérifiez la présence de fibres courbées près des points d'entrée du connecteur, qui sont les lieux de défaillance les plus fréquents.

Q4: Les câbles A66L-6001-0023 peuvent-ils être utilisés dans les systèmes FSSB-b (plus rapides) ainsi que dans les systèmes FSSB standard?

L'interface FSSB-b des générations ultérieures de FANUC CNC utilise une communication optique à plus grande vitesse sur le même format de port COP10A/COP10B.Les câbles A66L-6001-0023 sont compatibles avec le FSSB-b ainsi qu'avec le FSSB standard. Le câble à fibre optique lui-même transporte la lumière au débit de données requis.. Confirmer à partir du manuel de connexion du CNC spécifique que la longueur du câble sélectionné est dans la spécification de longueur maximale du câble du système FSSB-b.
