Câble d'extension pour servomoteur AC à fibre optique Fanuc 1m A02B-0236-K853

A02B-0236-K853 FANUC Assemblage de câble à fibre optique ¥ 1m / FSSB / Cabinet intérieur / SVM Servo Daisy-Chain

Montage de câbles à fibre optique FANUC FSSB à 1 m

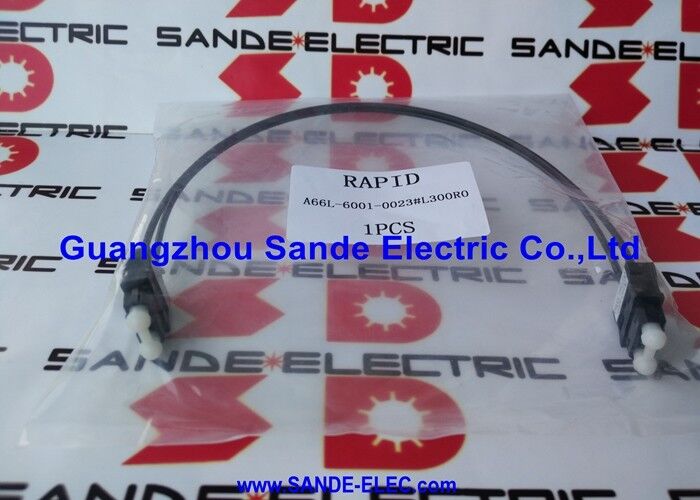

L'A02B-0236-K853 est le numéro de catalogue de FANUC pour l'A66L-6001-0023#L1R003 le câble à fibre optique FSSB de 1 mètre pour l'interconnexion de servo-module à l'intérieur du cabinet.Les deux numéros de pièce se réfèrent au même ensemble de câbles physiques: 1 mètre de fibre optique en plastique non recouverte avec un connecteur COP10A à une extrémité et un connecteur COP10B à l'autre.

The A02B-0236 catalog prefix is FANUC's accessory catalog designation used for certain CNC system components when packaged or catalogued separately from the A66L series — the two numbers cross-reference directly for procurement and maintenance purposes.

Principales spécifications

FSSB Le bus servo série Ce câble sert

Le FSSB (FANUC Serial Servo Bus) est le bus de communication optique à grande vitesse reliant la carte de commande FANUC CNC aux modules de servo-amplificateur (SVM) à l'intérieur de la cabine d'entraînement:

La carte CNC transmet les commandes de l'axe:Les réglages de vitesse, les impulsions de référence de position et l'entraînement permettent aux signaux de voyager de la sortie FSSB du CNC au premier SVM de la chaîne à chaque cycle d'interpolation (généralement 1 ms ou 0,5 ms).

Les SVM transmettent la rétroaction du codeur:Chaque SVM renvoie simultanément ses données d'encodeur de moteur, l'état de l'entraînement et les informations de défaillance au CNC dans le même cadre série.

Topologie de la chaîne Daisy:Les modules SVM sont connectés en série ?? CNC → SVM1 → SVM2 → SVM3 →... Chaque câble A02B-0236-K853 relie une sortie COP10A à l'entrée COP10B du module suivant.Tous les axes de la chaîne sont dirigés par leur position dans la séquence.

Applications

Systèmes de servo FANUC αi:Tous les centres d'usinage CNC FANUC, les centres de tournage, les broyeurs,et autres équipements CNC utilisant des servo-modules de la série αi ¥ un A02B-0236-K853 par segment de connexion SVM-SVM ou CNC-SVM à l'intérieur de l'armoire.

Pour les appareils de commande de robot FANUC R-30iA/R-30iB/R-30iB+:Les cabinets de commande du robot utilisant le FSSB pour connecter la carte principale aux modules de servo-amplificateur internes A02B-0236-K853 relient les modules adjacents à l'intérieur du commandeur du robot.

Systèmes FANUC 16i/18i/21i/30i à commande numérique:Toutes les cabines de commande CNC où des modules SVM sont installés dans la chaîne de marguerite FSSB.

Questions fréquentes

Q1: Est-ce que A02B-0236-K853 est le même que A66L-6001-0023#L1R003?

Oui les deux numéros de pièce identifient le même produit: un câble en fibre optique en plastique FSSB sans enveloppe d'un mètre avec connecteurs COP10A et COP10B.A02B-0236-K853 est le numéro de catalogue A02B utilisé dans les documents accessoires spécifiques du système FANUC; A66L-6001-0023#L1R003 est le numéro de série du câble A66L utilisé dans les catalogues généraux de pièces de rechange. Les deux numéros peuvent être utilisés pour identifier le même câble de remplacement.

Q2: Quelle alarme FANUC indique un câble A02B-0236-K853 FSSB défectueux ou cassé?

Un câble FSSB déconnecté ou cassé provoque la perte de communication du CNC avec tous les modules SVM à partir du point de rupture dans la chaîne de marguerite.SV5136, ou SV5137 (faute de communication FSSB) pour tous les axes qui ne sont plus accessibles.L'alarme nomme généralement le premier axe inaccessible de la chaîne vérifier les connexions FSSB de cet axe en amont vers le CNC jusqu'à ce que la faute est localisée.

Q3: Le câble A02B-0236-K853 (1m) peut-il être utilisé si un câble plus court ou plus long est nécessaire?

Le câble de 1 m peut toujours être utilisé là où un câble plus court fonctionnerait le câble excédentaire est acheminé et coupé à l'intérieur de l'armoire.A66L-6001-0023#L2R003 (2m) ou plusLes câbles à fibre optique ne peuvent pas être coupés courtes ¥ le polissage de la face finale de la fibre optique nécessite un équipement de précision en usine.

Q4: Quelle maintenance est requise pour les connecteurs COP10A/COP10B de A02B-0236-K853?

Les faces des connecteurs optiques doivent être inspectées périodiquement. La contamination sur la face de la fibre polissée augmente la perte d'insertion et entraîne éventuellement des défauts de communication FSSB.Utilisez des outils de nettoyage de fibres optiques (bâtons de nettoyage sans menthe avec un liquide de nettoyage optique approprié) pour nettoyer les surfaces de connecteurs contaminéesNe touchez jamais le visage de la fibre avec les doigts nus ∙ Les huiles de la peau contaminent le visage de la fibre et augmentent la perte d'insertion.
