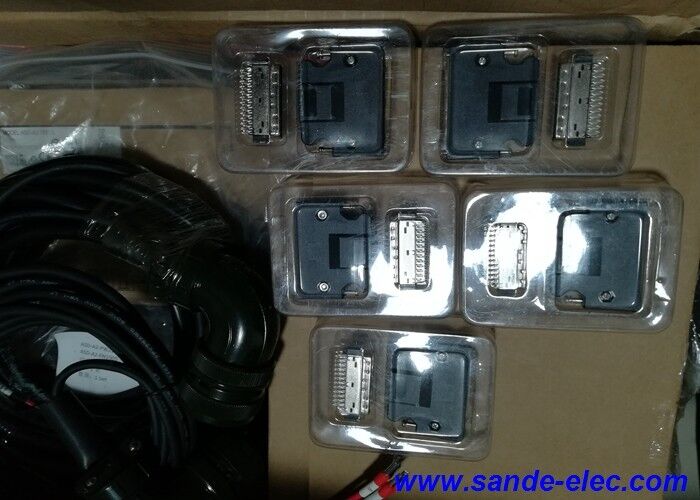

Câble d'entraînement de moteur encodeur DELTA certifié CE ASD-A2-PW1005

ASD-A2-PW1005 ∙ Delta ASDA-A2 Servo moteur câble d'alimentation ∙ 5m / ASDA-A2 entraînement au moteur ECMA / préassemblé

Cable d'alimentation du moteur pour les servos Delta ASDA-A2

The ASD-A2-PW1005 is a 5-metre pre-assembled motor power cable from Delta Electronics' ASDA-A2 servo system accessory range — the cable that delivers three-phase variable-frequency drive current from the ASDA-A2 servo drive's output to the ECMA series servo motor's power socketCe câble est la voie d'alimentation du servo moteur ECMA: chaque ampère de courant du moteur traverse l'ASD-A2-PW1005, ce qui en fait un composant essentiel de la chaîne d'alimentation du servo moteur.

À 5m, the ASD-A2-PW1005 serves the standard servo axis installation where the ASDA-A2 drive cabinet is positioned within 5 metres of the ECMA motor mounting position — a distance that covers the majority of typical CNC machine tool and industrial automation installations.

Principales spécifications

Pré-assemblé prêt à être installé

L'ASD-A2-PW1005 arrive terminé à l'usine aux deux extrémités:

À l' extrémité du lecteur:Un ensemble de connecteurs ou de bornes correspondant au bloc terminal de sortie du moteur U/V/W du servo-entraînement ASDA-A2 ‡ connexion directe sans décapage, finition ou crimpage au niveau du moteur.

Extrémité du moteur:Un connecteur correspondant à la prise d'alimentation du servomotore de la série ECMA direct au moteur, éliminant le risque d'un câblage incorrect de l'alimentation du moteur pouvant entraîner un renversement de phase, un monophasage,ou dommages moteurs.

Qualité de montage constante:L'arrêt d'usine assure une préparation cohérente de l'extrémité du câble, une longueur correcte du conducteur, un retrait correct de l'isolation et une application correcte du couple aux bornes.

Applications

Pour les appareils à commande numérique:Les servomotors ECMA sur les centres d'usinage CNC, les centres de tournage et les machines de meulage utilisant des entraînements ASDA-A2 le câble d'alimentation de 5 m s'étend sur la voie standard du câble de l'armoire au moteur.

Positionnement de l'automatisation industrielle:Servo-axes entraînés par ASDA-A2 sur des équipements d'assemblage automatisé, de manutention de matériaux et de positionnement de précision ̇ tout servo-moteur situé à moins de 5 m de la cabine d'entraînement ASDA-A2.

Machines et appareils pour l'emballage et la transformation:Servo-axes à cycle élevé sur les équipements d'emballage, de remplissage, d'étiquetage et de conversion de web utilisant des servo-entraînements Delta ASDA-A2.

Machines et appareils pour le textile et l'impression:Les axes de tension et d'alimentation servo-réglés sur les équipements textiles et d'impression industriels utilisant les servos ASDA-A2 et ECMA.

Questions fréquentes

Q1: L'ASD-A2-PW1005 peut-il être utilisé avec les servo-entraînements Delta ASDA-B2 ou de la série ASDA ainsi qu'avec l'ASDA-A2?

Le préfixe ASD-A2 identifie ce câble comme faisant partie de la gamme d'accessoires ASDA-A2.Le connecteur d'extrémité du moteur correspond aux prises d'alimentation du servo-moteur de la série ECMA qui sont communes à plusieurs générations de servo-entraînement DeltaPour une compatibilité ASDA-B2 ou autre servo-entraînement Delta,vérifier à partir du guide de sélection du câble de Delta que le format de terminaison de l'entraînement correspond à la disposition du terminal de sortie U/V/W du modèle d'entraînement spécifique avant d'utiliser ce câble.

Q2: Quelle section transversale du conducteur est utilisée par l'ASD-A2-PW1005 et quelle est sa relation avec le courant du moteur?

La section transversale du conducteur dans les câbles Delta ASDA-A2 est spécifiée en fonction de la classe de courant nominal du moteur.Le câble ASD-A2-PW1005 est fabriqué avec une section transversale appropriée à la classe de puissance du moteur ECMA pour laquelle il est conçu.. Confirm from Delta's ASDA-A2 cable selection table that the ASD-A2-PW1005 matches the motor's rated current range — using undersized conductors results in excessive cable heating and voltage drop under load.

Q3: Le câble ASD-A2-PW1005 peut-il être étendu au-delà de 5 m?

Il n'est pas recommandé d'étendre directement les câbles d'alimentation des servo-moteurs préassemblés en épissant des conducteurs supplémentaires dans le circuit. Les connexions de jonction introduisent une résistance.points d'émission potentiels de CEMSi un trajet de plus de 5 m est nécessaire, commander la longueur standard plus longue appropriée pour l'installation.Confirmer à partir du manuel d'installation ASDA-A2 de Delta la longueur maximale autorisée du câble du moteur pour le modèle d'entraînement spécifique.

Q4: Quelle est la distance minimale entre l'ASD-A2-PW1005 et le câble de codage?

Delta spécifie une séparation minimale de 30 cm (environ 12 pouces) entre le câble d'alimentation du moteur et le câble de signal du codeur lors de l'acheminement des deux en parallèle.Les harmoniques de commutation PWM dans le câble d'alimentation peuvent être couplées capacitivement ou inductivement dans le câble d'encodeur, provoquant un bruit du signal d'encodeur qui se manifeste sous forme d'erreurs d'encodeurLorsque les deux câbles doivent se croiser, les orienter à 90° plutôt que de les faire passer parallèlement.
