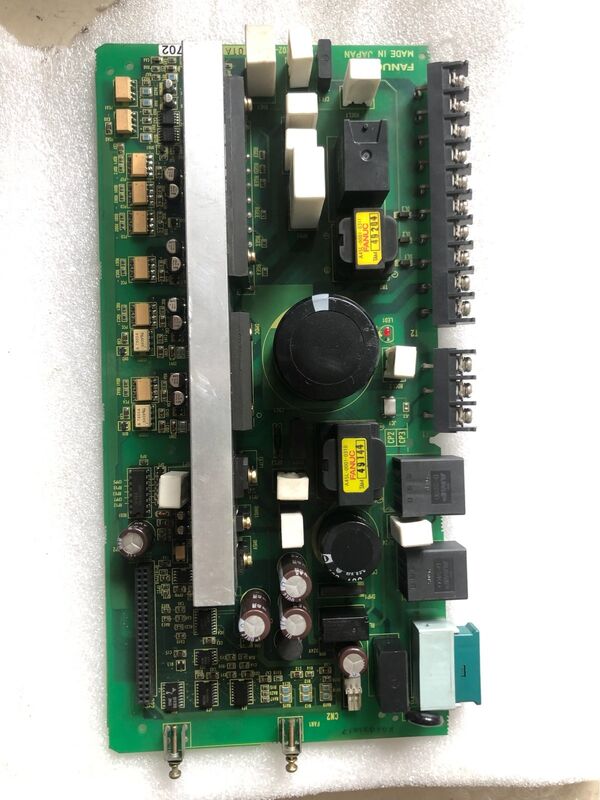

Nouveau circuit imprimé CNC Fanuc

A16B-2202-0184 | PCB série FANUC A16B-2202 — Gamme 018x / Carte d'entraînement Alpha / Pièces de rechange pour entraînement CNC

A16B-2202 — Famille de cartes de lecteur FANUC Alpha

La série A16B-2202 est une famille confirmée de cartes de composants de variateur FANUC Alpha : cartes de câblage, cartes d'interface d'alimentation et cartes de circuits imprimés internes pour servoamplificateurs Alpha, modules d'alimentation et entraînements de broche.

Les cartes confirmées de la série A16B-2202 incluent des PCB servant :

• Modules d'asservissement Alpha SVM (cartes de câblage des servoamplificateurs)
• Modules d'alimentation Alpha PSM (confirmé : A16B-2202-0542 à l'intérieur du PSM A06B-6081-H103)
• Modules de broche Alpha SPM

L'A16B-2202-0184 à la position 018x occupe la première plage de la numérotation A16B-2202 — la plage 018x reflète une génération antérieure de composants d'entraînement Alpha au sein de la série.

Informations clés sur le produit

Cartes de lecteur A16B-2202 — Couche d'interface d'alimentation

Les modules de variateur FANUC Alpha utilisent des cartes de la série A16B-2202 comme PCB d'interface d'étage de puissance dans chaque module de variateur. Ces planches :

Connexion de l'étage de puissance :Acheminez les signaux de commande de grille, les sorties du capteur de courant et les signaux de détection de défauts entre le matériel d'alimentation du module de commande et sa carte PCB de commande.

Surveillance des protections :Collectez les signaux de température, de surintensité et de défaut de bus provenant de l'étage de puissance et présentez-les à l'électronique de commande pour une action de protection.

Routage des connecteurs :Fournissez les points de connexion physiques pour les bornes d'alimentation, les câbles de capteur et les signaux de commande au sein de la structure du module variateur.

Scénarios d'application

Défaut de la carte lecteur Alpha :Un servo ou un module d'alimentation FANUC Alpha développe des défauts d'étage de puissance. A16B-2202-0184 est identifié par son étiquette à l'intérieur du module variateur. Le remplacement restaure la fonction d'entraînement.

Entretien du variateur :Une usine de production gérant des stocks d'équipements de variateur FANUC Alpha A16B-2202-0184 pour le module de variateur spécifique dans lequel il est installé.

FAQ

Q1 : Comment puis-je confirmer que la A16B-2202-0184 est la bonne carte pour mon lecteur FANUC Alpha ?

Lisez le numéro de pièce sur l'étiquette de la carte à l'intérieur du module de commande. S'il indique A16B-2202-0184, il s'agit du remplacement confirmé. Faites une référence croisée avec le tableau des pièces de rechange du manuel de maintenance FANUC Alpha applicable pour confirmer la position de la carte dans le module de variateur spécifique.

Q2 : Quelle est la relation entre A16B-2202-0184 et le PCB de commande dans le même module variateur ?

Les modules de lecteur Alpha contiennent deux cartes principales. A16B-2202-0184 gère les connexions de niveau de puissance : routage des commandes de grille, détection de courant et collecte des signaux de défaut de l'étage de puissance. Un PCB de contrôle séparé gère l'algorithme d'entraînement, la communication et la régulation des servos. Les deux doivent fonctionner correctement pour que le variateur fonctionne.

Q3 : Quels symptômes d'alarme du lecteur indiquent un défaut de la carte A16B-2202-0184 ?

Les alarmes de l'étage de puissance (surintensité, défaut de grille IGBT ou anomalies de courant de phase apparaissant systématiquement lors de l'activation du variateur) suggèrent un défaut de la carte variateur. Si le PCB de commande, le moteur et l'alimentation sont testés correctement mais que les alarmes de l'étage de puissance persistent, A16B-2202-0184 est la priorité de diagnostic suivante.

Q4 : Quelles précautions ESD et de sécurité s'appliquent lors de la manipulation de l'A16B-2202-0184 ?

Mettez complètement le système d'entraînement FANUC Alpha hors tension. Vérifiez que la tension du bus CC est inférieure aux niveaux de sécurité avant d'accéder aux cartes internes. Les modules de variateur Alpha conservent la charge du bus après la mise hors tension. Poignée A16B-2202-0184 avec un bracelet antistatique sur une surface sécurisée ESD.
