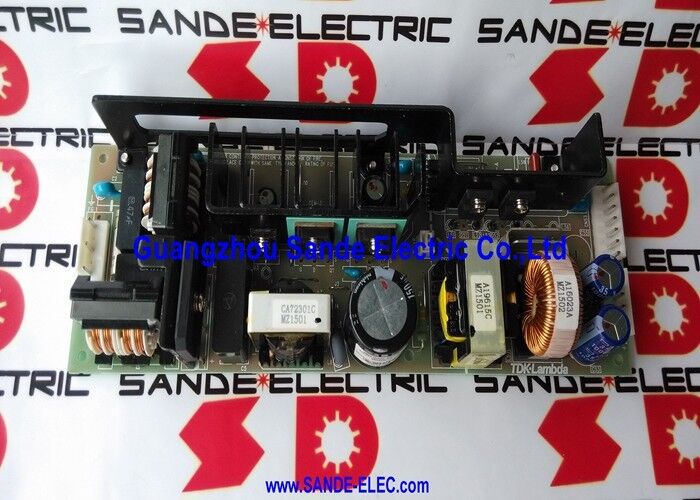

Bloc d'alimentation programmable DENSEI TDK Lambda ZWS150AF-24 J

ZWS150AF-24/J | Alimentation à cadre ouvert TDK-Lambda 150 W CA/CC — Entrée universelle 24 V/6,3 A/85-265 V CA/facteur de puissance corrigé/connecteurs JST

ZWS150AF — Cadre ouvert compact de 150 W pour usage industriel

La ZWS150AF-24/J est l'alimentation à cadre ouvert à sortie unique de 150 W de TDK-Lambda dans la classe 24 V — une unité de conversion de puissance CA/CC compacte montée sur carte conçue pour être intégrée dans des équipements industriels. Le format à cadre ouvert, par rapport aux alimentations fermées ou sur rail DIN, permet au bloc d'alimentation d'être intégré directement dans des châssis ou des cadres d'équipement où l'espace est limité et où l'équipement hôte fournit sa propre protection de boîtier.

Le suffixe « /J » identifie la version du connecteur JST : les connexions de sortie et d'entrée sont établies via des connecteurs enfichables de la série JST plutôt que des bornes à vis, simplifiant ainsi l'assemblage et la gestion des câbles dans la fabrication OEM.

Spécifications clés

Entrée universelle — Compatibilité mondiale de l'alimentation

La plage d'entrée 85-265 V CA du ZWS150AF-24/J couvre la gamme complète des tensions d'alimentation CA industrielles et commerciales mondiales :

85-100 V CA :Norme d'alimentation industrielle japonaise (100 V) et certaines tensions d'alimentation régionales.

120 V CA :Norme nord-américaine résidentielle et industrielle légère.

200-240 V CA :Norme européenne monophasée industrielle et résidentielle.

220-265 V CA :De nombreuses normes industrielles des marchés asiatiques et émergents.

Une seule alimentation ZWS150AF-24/J fonctionne correctement sur n'importe quelle alimentation de 85 V à 265 V CA sans modification ni commutation de plage, ce qui en fait une véritable alimentation à usage mondial adaptée aux équipements vendus sur plusieurs marchés.

Scénarios d'application

Alimentation de l'équipement d'automatisation d'usine :Une armoire de commande contenant des modules API, des panneaux IHM et du matériel d'E/S nécessite une alimentation régulée de 24 V CC. Le ZWS150AF-24/J fournit 151 W de puissance continue de 24 V avec une entrée CA universelle, prenant en charge le déploiement mondial de l'équipement sans variantes d'alimentation.

Remplacement de l'alimentation du système CNC FANUC :Un système de contrôle CNC FANUC équipé de A14L-0156-0001#24 développe des défauts d'alimentation. Le ZWS150AF-24/J est confirmé comme unité de conversion de puissance au sein de cet assemblage.

FAQ

Q1 : Que signifie le suffixe « /J » dans ZWS150AF-24/J ?

Le "/J" identifie la variante du connecteur JST de l'alimentation ZWS150AF-24. La base ZWS150AF-24 utilise des bornes à vis pour le câblage d'entrée et de sortie. La version "/J" remplace les bornes à vis par des connecteurs enfichables de la série JST — permettant des connexions de faisceaux pré-câblées lors de l'assemblage de l'équipement. Les connecteurs JST offrent une connexion sécurisée et résistante à la traction et sont bien adaptés aux environnements de fabrication OEM où l'assemblage du faisceau et l'installation de l'alimentation électrique sont des opérations distinctes.

Q2 : Quelle est la plage de réglage de la tension de sortie du ZWS150AF-24/J ?

La tension de sortie 24 V est réglable à ± 10 % de la valeur nominale — réglable entre environ 21,6 V et 26,4 V via un potentiomètre trimmer intégré. Cela permet un réglage précis de l'alimentation pour compenser la chute de tension des câbles dans le système de distribution ou pour correspondre exactement aux exigences de tension d'une charge connectée.

Q3 : Le ZWS150AF-24/J nécessite-t-il un ventilateur externe pour un fonctionnement à pleine charge ?

La puissance nominale de 151,2 W est spécifiée pour le refroidissement par convection (air naturel) — aucun air forcé n'est requis au niveau de puissance nominale dans la plage de température spécifiée (-10 °C à +70 °C). Cependant, si la température ambiante à l'intérieur du boîtier de l'équipement hôte dépasse 50 °C à pleine charge, un certain déclassement du courant de sortie peut être nécessaire. La série ZWS150AF est entièrement conçue pour une température de 70 °C avec refroidissement par convection, ce qui convient à la plupart des environnements d'armoires industrielles.

Q4 : La plage d'entrée 85-265 V CA est-elle variable en continu ou existe-t-il des paramètres de tension spécifiques ?

L'entrée est variable en continu sur toute la plage 85-265 V CA — aucun commutateur de sélection de plage ni aucune modification n'est nécessaire. Le frontal PFC et le redresseur à large plage du ZWS150AF-24/J gèrent automatiquement la variation de tension d'entrée. L'alimentation peut être connectée directement à n'importe quelle source d'alimentation CA dans la plage sans aucune intervention de l'utilisateur.

Q5 : Quelles protections le ZWS150AF-24/J inclut-il ?

Le ZWS150AF-24/J intègre des fonctions de protection SMPS standard : protection contre les surintensités (OCP — limite le courant de sortie avant que l'alimentation ne soit endommagée), protection contre les surtensions (OVP — arrête l'alimentation si la tension de sortie dépasse le niveau de sécurité, protégeant les charges connectées) et protection contre les transitoires d'entrée (supprime les pics de tension sur l'entrée CA). L'alimentation fournit également un courant de fuite à la terre inférieur à 0,5 mA, ce qui répond aux exigences de sécurité pour les équipements où les fuites à la terre sont réglementées.
