Processeur de communication CP 5412 Siemens A2 Carte ISA 6GK1541-2BA00

6GK1541-2BA00 | Carte PROFIBUS ISA Siemens SIMATIC NET CP 5412/A2 — Connexion PG/PC vers PROFIBUS / 16 bits / Version 2

CP 5412/A2 — La passerelle PROFIBUS pour PG et PC

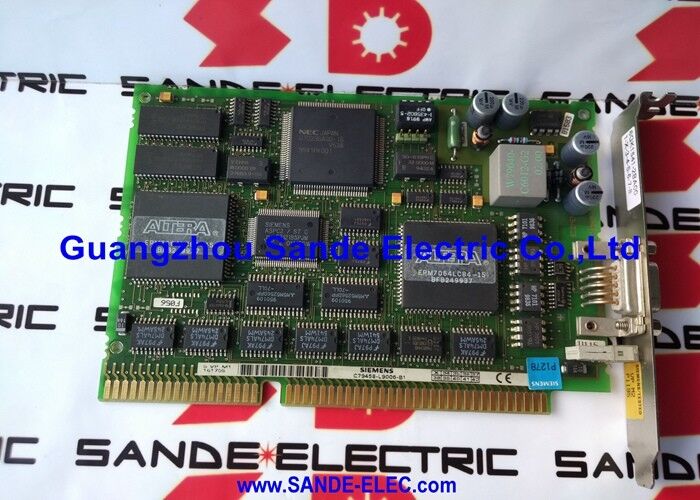

Le 6GK1541-2BA00 est le CP 5412/A2 — une carte processeur de communication SIMATIC NET qui s'installe dans l'emplacement de bus ISA d'un PC et fournit une interface maître ou esclave PROFIBUS. Cette carte était la solution matérielle standard pour connecter des Siemens PG (Programming Devices) et des PC à usage général exécutant STEP 5, STEP 7 ou d'autres logiciels d'ingénierie et de diagnostic SIMATIC aux réseaux de bus de terrain PROFIBUS DP/FMS.

Le CP 5412/A2 (« A2 » = version matérielle 2) fournit la couche physique PROFIBUS, la synchronisation et la gestion de protocole nécessaires que le port parallèle ou série d'un PC standard ne peut pas fournir — PROFIBUS nécessite une communication spécifique en temps réel qu'une carte processeur dédiée gère indépendamment du processeur principal du PC.

Spécifications clés

PROFIBUS — La norme de bus de terrain industriel

PROFIBUS (Process Field Bus) est un standard de bus de terrain industriel largement déployé dans les systèmes API Siemens SIMATIC, les machines CNC SINUMERIK, les systèmes d'entraînement SIMODRIVE et l'instrumentation de processus :

PROFIBUS DP (périphériques décentralisés) :La variante la plus courante — conçue pour un échange rapide de données entre un contrôleur maître (API ou CNC) et des esclaves d'E/S distribuées (stations d'E/S distantes, entraînements, capteurs). DP fonctionne à des vitesses allant jusqu'à 12 Mbit/s.

PROFIBUS FMS (spécification des messages de terrain) :Une variante plus ancienne pour l'échange de données entre appareils de terrain intelligents — moins couramment utilisée que DP.

Le 6GK1541-2BA00 CP 5412/A2 offre au PC la capacité d'agir comme un nœud maître ou esclave PROFIBUS — permettant au logiciel de programmation STEP 5 ou STEP 7 de se connecter en ligne à l'automate, de lire des diagnostics, de surveiller les états d'E/S et de télécharger des programmes directement sur le réseau PROFIBUS.

Scénarios d'application

Connexion réseau PG/PC vers PROFIBUS :Une PG Siemens exécutant le logiciel d'ingénierie STEP 7 doit se connecter à un réseau PROFIBUS DP pour programmer ou diagnostiquer un système API SIMATIC S7. Le 6GK1541-2BA00 CP 5412/A2 fournit l'interface PROFIBUS à partir du connecteur ISA de la PG.

Accès au diagnostic pour les anciens systèmes PROFIBUS :Un ingénieur de maintenance doit diagnostiquer un ancien réseau PROFIBUS DP à l'aide d'une PG ou d'un PC industriel doté d'un emplacement ISA. La carte 6GK1541-2BA00 assure la connexion réseau physique et la gestion du protocole pour le logiciel de diagnostic.

FAQ

Q1 : Quel logiciel est requis pour utiliser le 6GK1541-2BA00 pour la communication PROFIBUS ?

Le CP 5412/A2 nécessite un pilote Windows et un logiciel SIMATIC NET, généralement fournis dans le cadre du package logiciel PC SIMATIC NET ou de l'installation du logiciel d'ingénierie STEP 7. L'adresse PROFIBUS et les paramètres de communication de la carte sont configurés via l'outil de configuration de l'interface SIMATIC NET. La version spécifique du logiciel doit être compatible avec le système d'exploitation hôte et la révision matérielle du CP 5412/A2.

Q2 : Quel système d'exploitation le 6GK1541-2BA00 prend-il en charge ?

Le CP 5412/A2 a été conçu pour les systèmes d'exploitation Microsoft Windows actuels au cours de sa période de production, principalement Windows NT, Windows 98 et Windows 2000. La prise en charge des systèmes d'exploitation ultérieurs dépend de la version du logiciel SIMATIC NET disponible pour le matériel du CP 5412. La révision matérielle A2 correspond à l'environnement logiciel disponible à la fin des années 1990 et au début des années 2000.

Q3 : Quelle est la différence entre le CP 5412/A2 et les cartes PROFIBUS CP ultérieures (telles que CP 5611) ?

Le CP 5412/A2 (6GK1541-2BA00) utilise l'ancien bus ISA : il s'adapte aux emplacements d'extension ISA trouvés dans les anciens appareils PG et PC industriels des années 1990. Les cartes ultérieures comme les CP 5611 et CP 5613 utilisent le bus PCI, qui a remplacé ISA dans les architectures PC modernes. Les cartes PCI offrent une bande passante de bus plus élevée et sont compatibles avec le matériel PC de la génération actuelle. Le CP 5412/A2 est spécifiquement destiné aux équipements équipés d'ISA ; il ne peut pas être installé dans un emplacement PCI.

Q4 : Quels câbles et connecteurs PROFIBUS sont nécessaires avec le 6GK1541-2BA00 ?

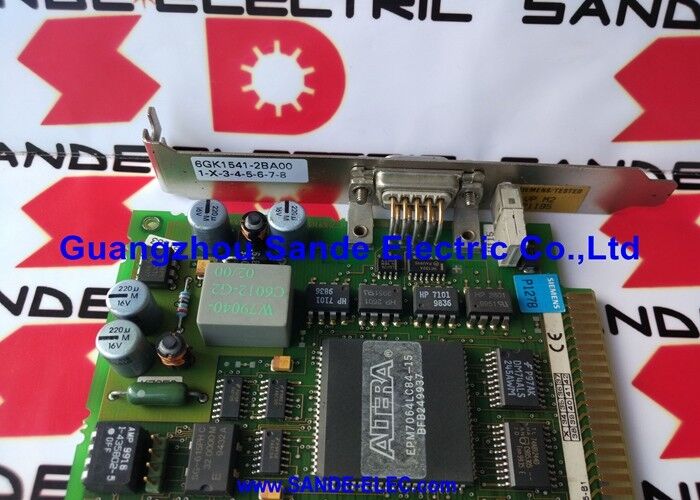

PROFIBUS DP/FMS utilise un câble à paire torsadée blindé dédié avec une impédance caractéristique de 150 Ω — le câble de bus PROFIBUS de type A ou de type B. La connexion au CP 5412/A2 s'effectue via un connecteur femelle Sub-D standard à 9 broches sur le support de la carte, les fils de signal A et B du câble PROFIBUS étant connectés aux positions de broches définies. Pour les installations aux extrémités physiques du segment PROFIBUS, une résistance de terminaison de 150 Ω doit être activée au premier et au dernier nœud du câble.

Q5 : Le 6GK1541-2BA00 est-il un maître ou un esclave PROFIBUS DP ?

Le CP 5412/A2 peut fonctionner comme maître PROFIBUS DP Classe 1 (le contrôleur principal gérant l'échange cyclique d'E/S avec les esclaves DP), comme maître DP Classe 2 (maître de programmation et de diagnostic — rôle utilisé par STEP 7 ou STEP 5 pour l'accès en ligne) ou comme esclave DP (dans lequel le PC répond aux demandes d'E/S d'un maître API). Le rôle de commande est configuré via le logiciel SIMATIC NET — la carte matérielle prend en charge les trois modes.
