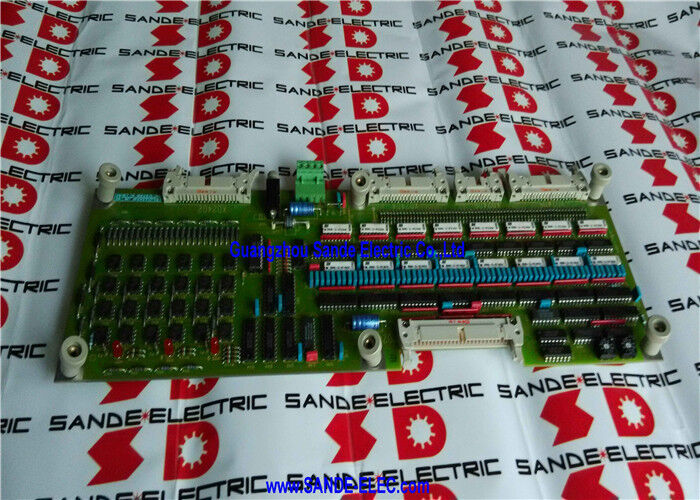

Carte Siemens Sinumerik System 3 800 Module d'entrée/sortie 6FX1124-6AD02

6FX1124-6AD02 | Sous-module d'E/S Siemens SINUMERIK — 64 entrées numériques/32 sorties numériques/SINUMERIK 810/820/Système 800

6FX1124-6AD02 — E/S numériques pour les CNC SINUMERIK d'ancienne génération

Le 6FX1124-6AD02 est un sous-module d'E/S numériques pour la famille de commandes CNC SINUMERIK, en particulier les plates-formes SINUMERIK 3, 810, 820 et System 800. Il s'agit de CNC SINUMERIK d'ancienne génération qui ont servi sur des machines-outils, des centres d'usinage et des centres de tournage des années 1980 jusqu'au début des années 2000. Le 6FX1124-6AD02 fournit l'interface E/S de la machine qui connecte la logique de contrôle interne de la CNC aux signaux externes de la machine.

Spécifications clés

64 entrées et 32 ​​sorties — E/S de machine CNC

Dans les systèmes de commande de machines-outils basés sur SINUMERIK, les modules d'E/S numériques comme le 6FX1124-6AD02 forment la couche de connexion physique entre la CNC et la machine-outil :

64 entrées numériques :Lecture de l'état marche/arrêt des signaux discrets de la machine — interrupteurs de fin de course sur chaque axe (surcourse positive et négative), interrupteurs de position de référence, interrupteurs de verrouillage de porte, capteurs de niveau de liquide de refroidissement, pressostats hydrauliques et pneumatiques, capteurs de position du magasin d'outils et confirmation de l'orientation de la broche. Avec 64 entrées, le 6FX1124-6AD02 fournit un nombre d'E/S important pour la collecte complète des signaux d'un centre d'usinage.

32 sorties numériques :Pilotage d'actionneurs de machine discrets à partir de la logique PMC (Programmable Machine Controller) de la CNC — électrovannes pour les circuits de liquide de refroidissement, de soufflage d'air, de lubrification et hydrauliques ; bobines de relais pour le contrôle des contacteurs ; lampes indicatrices; et les commandes d'engagement du frein de broche.

Scénarios d'application

Défaut du sous-module E/S dans le centre d'usinage SINUMERIK 810 :Un centre d'usinage CNC SINUMERIK 810 développe des défauts d'E/S : la CNC perd simultanément plusieurs signaux machine ou des entrées ou sorties spécifiques ne répondent pas. Le 6FX1124-6AD02 est identifié comme le sous-module défectueux à partir de l'affichage d'alarme de la machine et des diagnostics d'E/S. Le remplacement rétablit le fonctionnement correct des E/S de la machine.

Entretien prévu :Une usine de production conservant un ancien équipement CNC SINUMERIK 3 ou 820 conserve le 6FX1124-6AD02 comme pièce de rechange pour le système de commande spécifique dans lequel il est installé.

FAQ

Q1 : Comment puis-je confirmer que le 6FX1124-6AD02 est le bon module d'E/S pour ma CNC SINUMERIK ?

Lisez le numéro de pièce sur l'étiquette du sous-module installé à l'intérieur du rack. S'il indique 6FX1124-6AD02, il s'agit du remplacement confirmé. Croiser les schémas électriques de la machine et le manuel de maintenance SINUMERIK pour confirmer la position du rack du module et l'affectation des E/S.

Q2 : Quelle est la fonction des 3 connecteurs d'entrée sur le 6FX1124-6AD02 ?

Les trois connecteurs d'entrée répartissent les 64 entrées numériques sur trois points de connexion physiques, offrant ainsi un regroupement logique des signaux d'entrée par zone ou fonction de la machine et permettant de gérer les tailles de connecteur individuelles. Chaque groupe de connecteurs transporte une partie du nombre total de 64 entrées, câblées à partir des signaux de la zone spécifique de la machine.

Q3 : Le 6FX1124-6AD02 nécessite-t-il une configuration ou un paramétrage après le remplacement ?

L'affectation des E/S numériques pour les systèmes CNC SINUMERIK 3, 810 et 820 est définie via les données machine de la CNC et le programme à contacts PMC — et non stockée dans le sous-module d'E/S lui-même. Le remplacement du 6FX1124-6AD02 ne nécessite pas de ressaisir la configuration des E/S. Après avoir installé le remplacement, vérifiez que chaque entrée et sortie répond correctement via l'écran de diagnostic d'E/S de la CNC.

Q4 : Quelles précautions ESD s'appliquent lors de la manipulation du 6FX1124-6AD02 ?

L'armoire de commande SINUMERIK 3/810/820 doit être mise hors tension avant d'accéder aux sous-modules montés en rack. Manipulez le 6FX1124-6AD02 avec un bracelet antistatique mis à la terre sur une surface protégée contre les décharges électrostatiques. Les anciennes cartes d'E/S SINUMERIK contiennent des dispositifs logiques CMOS sensibles aux décharges électrostatiques. Conserver dans un emballage antistatique entre le retrait et l'installation.
