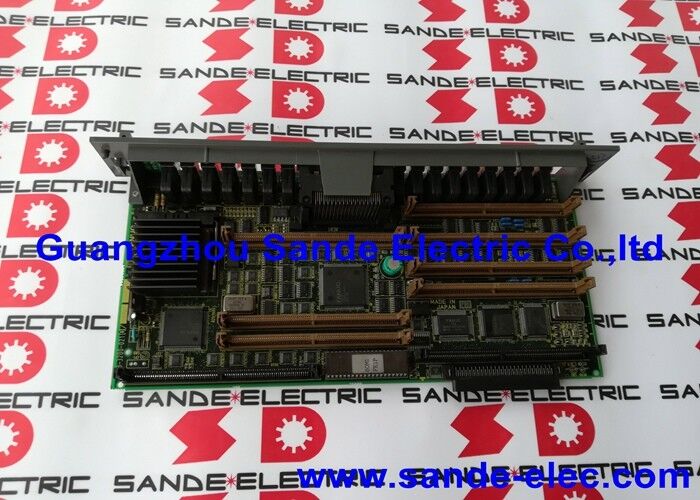

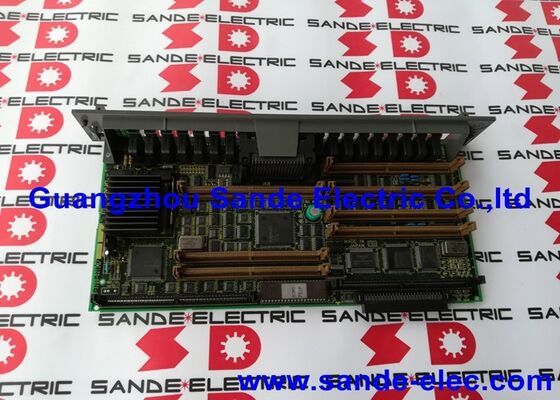

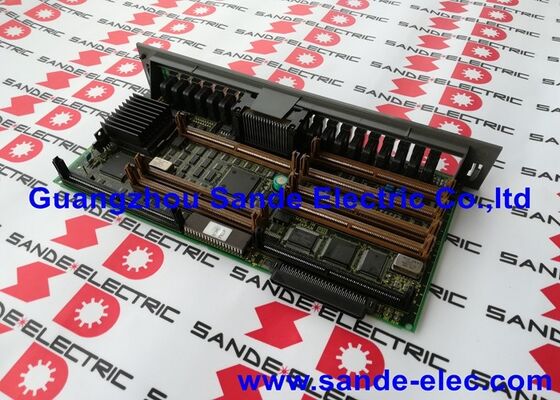

A16B-3200-0210 | Carte CPU principale FANUC série 18 modèle C — Intel i486DX2 / 66 MHz / 32 bits / 6 axes / 18-MC / 18-TC / 180-MC

Série 18C — La dernière de la génération pré-i

La FANUC Série 18 Modèle C (FS18C) représente la dernière itération de la plate-forme CNC Série 18 avant la transition vers le matériel 18i (i-génération). Le modèle C a introduit le processeur Intel i486DX2 – une mise à niveau significative par rapport aux processeurs 8 bits et 16 bits précédents utilisés dans les modèles A et B de la série 18 – tout en conservant l'architecture fondamentale de la famille de produits de la série 18.

Les machines construites sur la plate-forme 18-C sont toujours en service de production actif. L'A16B-3200-0210 est la carte principale de ces systèmes : le PCB central auquel tous les modules d'option SMD se connectent et la carte qui détermine les limites physiques de ce pour quoi la CNC 18-C peut être configurée.

Spécifications clés

Neuf emplacements de module – Configuration du système via des modules SMD

L'A16B-3200-0210 est fournie sous forme de carte de base générique sans aucun module enfichable SMD (Surface Mount Device). Les neuf emplacements de modules de la carte acceptent les modules qui définissent les capacités spécifiques du système :

• Module SRAM :Stockage des paramètres et des programmes sauvegardés sur batterie
• Module Flash ROM (DE) :Logiciel système et stockage de programmes à long terme
• Module DRAM :Mémoire de travail pour le traitement du processeur
• Module de servocommande :Interface de contrôle des axes
• Module d'interface d'asservissement :Connexion du bus servo FSSB ou Type-A
• Module de commande de broche :Interface de broche analogique ou numérique
• Module d'E/S périphérique :Interface E/S machine
• Module d'affichage CRT/LCD :Interface de contrôle d'affichage
• Module de communication :Options RS-232, RS-422 ou Ethernet

Cette conception modulaire est la raison pour laquelle la carte est « fournie sans modules CMS » : la combinaison de modules rend la carte spécifique à une machine et à un type de CNC particuliers. La carte générique A16B-3200-0210 accepte toute combinaison valide de ces modules pour correspondre à la configuration d'origine de la machine installée.

Scénarios d'application

Défaillance de la carte principale du centre d'usinage 18-MC :Un centre d'usinage avec CNC FANUC 18-MC ne démarre pas. Après avoir confirmé l'intégrité de l'alimentation électrique, l'A16B-3200-0210 est identifié comme le point de défaillance. L'installation d'une carte de remplacement - avec les modules SMD d'origine réinstallés - suivie d'une restauration des paramètres à partir d'une sauvegarde ramène le centre d'usinage en production.

Remplacement de la carte centrale de tournage 18-TC :La carte principale d'un centre de tournage développe un défaut intermittent provoquant des réinitialisations aléatoires. La carte de remplacement A16B-3200-0210 rétablit un fonctionnement stable avec les modules SMD et le logiciel CNC existants.

Révision de maintenance CNC :Un ancien centre d'usinage 18-MC subit une révision complète de la CNC. L'A16B-3200-0210 est remplacé dans le cadre d'un renouvellement au niveau de la carte tandis que tous les modules SMD sont inspectés et réinstallés.

FAQ

Q1 : Quels modules CMS doivent être commandés séparément pour compléter un système A16B-3200-0210 complet ?

Les modules nécessaires dépendent de la configuration spécifique de la CNC 18-C. Au minimum : un module FROM (logiciel système CNC), un module SRAM (paramètres et programmes) et un module DRAM (mémoire de travail). Les modules de servo, de broche et de communication dépendent du nombre d'axes et du type d'entraînement de la machine. Identifiez les types de modules installés à partir de la carte principale d'origine avant de commander des remplacements — les numéros de pièce des modules sont imprimés sur chaque étiquette de module CMS.

Q2 : L'A16B-3200-0210 est-il compatible avec la CNC série 16C ?

L'A16B-3200-0210 est confirmé pour la plate-forme série 18C/18M/T. Alors que certaines sources répertorient cette carte dans la documentation des séries 16/18 modèle B, les séries 16C et 18C utilisent du matériel de carte principale connexe mais distinct. " Confirmez le modèle CNC cible — 16C ou 18C — avant de commander, car les numéros de pièce de la carte adjacente servent le 16C.

Q3 : Quelle est la capacité maximale de stockage de programmes réalisable avec cette carte ?

Le stockage du programme est déterminé par les modules FROM et SRAM installés sur l'A16B-3200-0210, et non par la carte principale elle-même. Les neuf emplacements de module de la carte acceptent divers modules de capacité FROM, et des modules SRAM de différentes tailles déterminent le nombre et la taille des programmes stockables avec batterie de secours. La combinaison des modules FROM et SRAM définit la configuration totale du stockage du programme du système.

Q4 : L'installation de l'A16B-3200-0210 nécessite-t-elle de ressaisir tous les paramètres et programmes ?

Oui, si les modules SMD ne sont pas transférés de la carte défaillante. Le module SRAM conserve les paramètres et les programmes (avec batterie de secours). Si le module SRAM de la carte d'origine est intact et transféré vers le A16B-3200-0210 de remplacement, les données CNC sont préservées. Si le module SRAM tombe également en panne, une restauration complète à partir d'une sauvegarde est requise. C'est pourquoi la sauvegarde régulière des paramètres est une pratique de maintenance essentielle.

Q5 : Une option de processeur RISC peut-elle être ajoutée à l'A16B-3200-0210 pour des performances améliorées ?

Certains systèmes CNC FANUC proposaient des cartes coprocesseurs RISC en option pour accélérer des fonctions spécifiques, principalement le contournage à grande vitesse et la prévision avancée. Les emplacements de module de l'A16B-3200-0210 peuvent accueillir ces cartes optionnelles. Consultez les manuels de connexion et de maintenance FANUC série 18C pour connaître la liste complète des cartes optionnelles prises en charge et leurs exigences d'installation.
