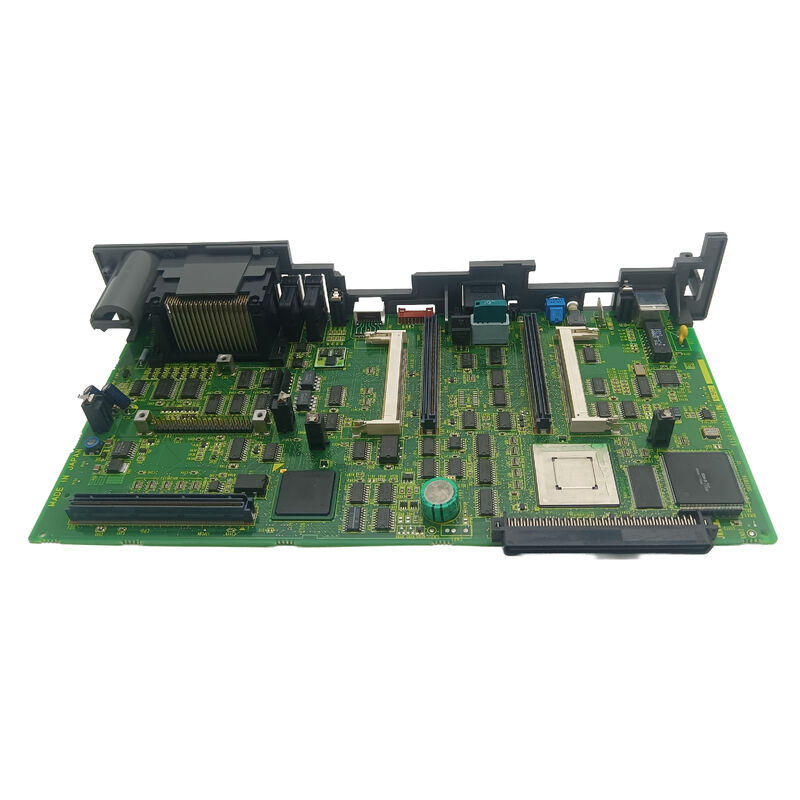

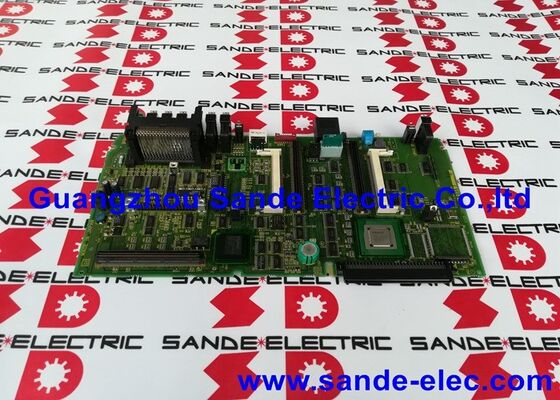

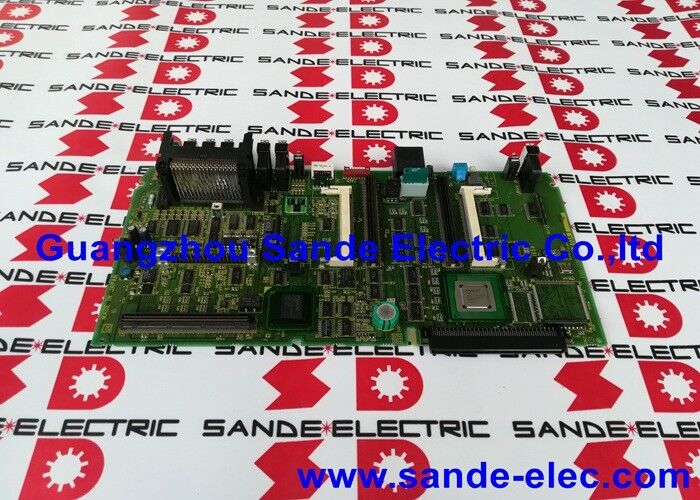

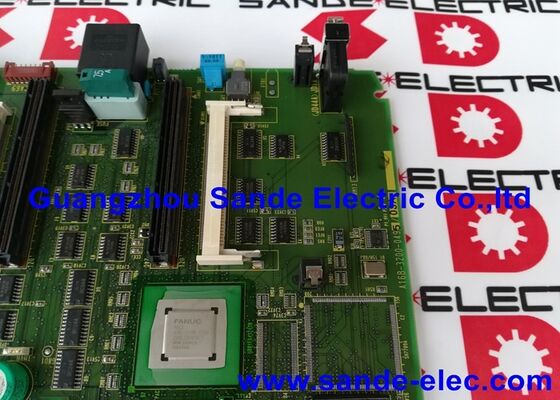

La carte de commande FANUC A16B-3200-0495 A16B32000495 A16B-32OO-O495

A16B-3200-0495 | Carte PCB du processeur principal FANUC 0i Mate-B — Carte principale centrale pour les systèmes CNC série 0i Mate modèle B

0i Mate — La plateforme CNC compacte et économique de FANUC

La série FANUC 0i Mate est la branche compacte et économique de la famille CNC 0i. Alors que le standard 0i cible les machines-outils à usage général, le 0i Mate est conçu pour des applications de machines plus simples : tours à 2 et 3 axes, petits centres d'usinage et perceuses de production où une CNC rentable est requise sans sacrifier la fiabilité.

La désignation « Mate » est significative : elle signifie un nombre d'E/S réduit et une capacité d'axe inférieure par rapport à la plate-forme 0i complète, ce qui la rend appropriée pour les types de machines simples où la capacité complète du 0i n'est pas nécessaire. Le matériel, cependant, utilise la même qualité de construction et la même architecture FANUC que la famille 0i plus large.

L'A16B-3200-0495 est la carte CPU principale de la génération modèle B de cette plate-forme 0i Mate — le PCB principal auquel toutes les autres cartes et modules de l'unité de contrôle 0i Mate-B se connectent.

Informations clés sur le produit

Rôle du conseil d'administration principal : tout est connecté ici

L'A16B-3200-0495 est la carte à travers laquelle tous les autres composants de l'unité de commande 0i Mate-B transmettent leurs signaux et leur alimentation. Les modules d'option, les modules de mémoire, les cartes d'interface E/S et les cartes d'interface servo se connectent tous aux connecteurs de bus et au fond de panier de la carte principale. Lorsque la carte principale tombe en panne :

• L'écran CNC devient vide ou ne parvient pas à s'initialiser
• Aucun mouvement d'axe n'est possible — l'interface servo ne peut pas recevoir de commandes
• La logique de séquence PMC ne peut pas s'exécuter — les verrouillages de la machine et le contrôle des actionneurs cessent
• La communication avec les panneaux de commande et les appareils externes est perdue

Tout cela provient d’un seul conseil. Le remplacement de l'A16B-3200-0495 par un remplacement correctement configuré (avec les modules de mémoire SMD applicables réinstallés) restaure toutes les fonctions du système simultanément.

Scénarios d'application

Panne du tour CNC 0i Mate-B :Un tour CNC à 2 axes avec une commande 0i Mate-B ne démarre pas. L'écran n'affiche aucune réponse après la mise sous tension. Après avoir confirmé que l'alimentation fonctionne correctement, l'A16B-3200-0495 est identifiée comme étant la carte principale défaillante. L'installation d'un remplacement et la restauration des paramètres à partir de la sauvegarde ramènent le tour en production.

Remise à neuf de l'unité de commande CNC :Un revendeur de machines-outils remettant à neuf un ancien système 0i Mate-B remplace la carte principale A16B-3200-0495 dans le cadre d'une révision complète de l'unité de commande, garantissant ainsi que la machine remise à neuf démarre avec une nouvelle base matérielle.

FAQ

Q1 : Quelle est la différence entre le 0i Mate-B et le CNC 0i-B standard ?

Le 0i Mate-B est une version à configuration réduite de la plate-forme 0i-B, conçue pour les machines-outils plus simples avec moins d'axes (généralement 2-3) et des exigences d'E/S moindres. Le 0i-B standard prend en charge plus d'axes, plus d'E/S et plus de cartes optionnelles. Les deux utilisent une architecture matérielle similaire, mais les cartes principales portent des numéros de pièce différents : le 0i Mate-B utilise l'A16B-3200-0495 tandis que le 0i-B utilise la série A16B-3200-0490/0491. Ils ne sont pas interchangeables.

Q2 : Quels modules SMD doivent être transférés de la carte d'origine vers le remplacement A16B-3200-0495 ?

Les modules FROM (logiciel système CNC), les modules SRAM (paramètres et programmes) et tous les modules DRAM installés sur la carte principale d'origine doivent être identifiés, soigneusement retirés et réinstallés dans les mêmes emplacements sur la carte de remplacement. Ces modules transportent les données spécifiques à la machine. Sans eux, la CNC déclenchera une alarme au démarrage avec des erreurs de logiciel système ou de paramètres manquants.

Q3 : L'A16B-3200-0495 nécessite-t-il une programmation après l'installation ?

La carte elle-même ne nécessite pas de programmation de micrologiciel : elle fonctionne à l'aide du logiciel système CNC contenu dans les modules FROM. Cependant, si les modules FROM ou SRAM de la carte d'origine sont également tombés en panne, le logiciel système CNC doit être réinstallé et tous les paramètres CNC doivent être saisis à nouveau. C'est pourquoi une sauvegarde complète des paramètres avant tout remplacement de la carte principale est essentielle.

Q4 : L'A16B-3200-0495 peut-il être réparé au niveau de la carte ?

La réparation au niveau des cartes CPU principales FANUC est proposée par des centres de réparation électroniques CNC spécialisés. Pour une machine critique pour la production, le remplacement direct est généralement plus rapide que la réparation. Pour les situations non urgentes, une réparation qualifiée constitue une alternative rentable lorsque la panne est due à un composant discret plutôt qu'à un dommage généralisé.

Q5 : Quelle documentation est nécessaire pour le remplacement de l'A16B-3200-0495 ?

Requis : le manuel de connexion FANUC Série 0i Mate-B (section matériel) pour les schémas d'emplacement des cartes et les affectations des emplacements des modules CMS ; le manuel de maintenance CNC pour les procédures de sécurité et les procédures de sauvegarde/restauration des paramètres ; et l'impression des paramètres de la machine ou le fichier de sauvegarde. Sans sauvegarde des paramètres, la restauration après le remplacement de la carte principale nécessite de contacter le constructeur de la machine-outil.
