FANUC A20B-2101-0042 --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Il est donc possible d'utiliser une carte de commande à trois axes et une carte de commande à deux canaux pour une série de trois axes.

Couche de contrôle à l'intérieur de l'amplificateur Alpha iSV

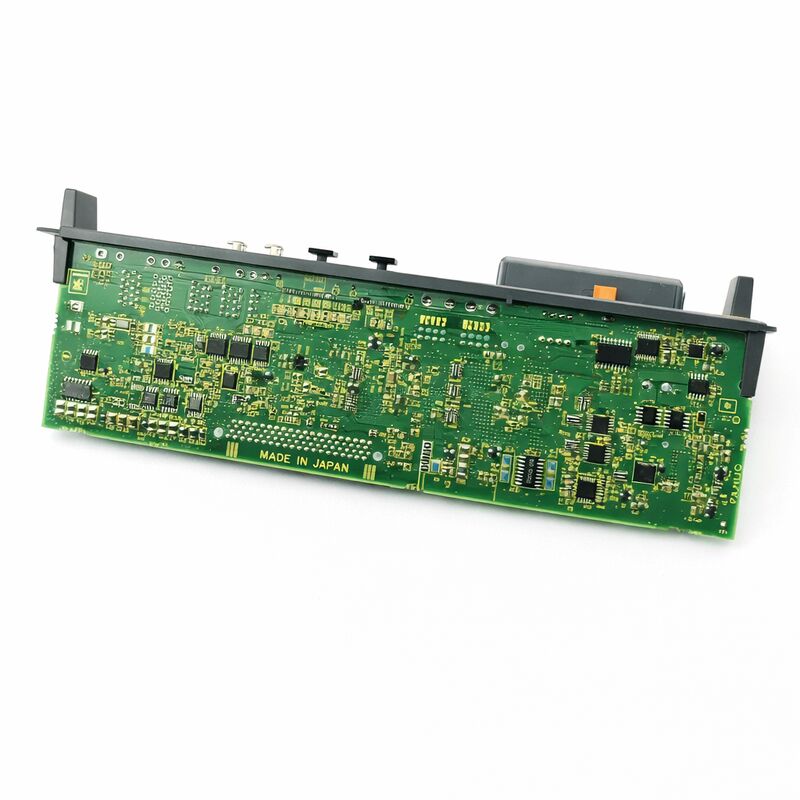

L'A20B-2101-0042 est le circuit imprimé de commande du système d'amplificateur servo Alpha iSV de FANUC, une carte à entraînement qui fournit l'intelligence de traitement et de commande pour un double canal,Le dispositif de servo-entraînement à trois axesDans l'architecture d'amplificateur Alpha iSV, la carte de commande gère le traitement du signal numérique pour le contrôle du servo-axe: elle reçoit les commandes de position de l'axe du CNC,l'exécution d'algorithmes de contrôle du courant et de la vitesse, générant des signaux de passerelle PWM vers le stade de puissance de l'amplificateur, et gérant le traitement de la rétroaction du codeur et la détection d'alarme.

La désignation "double canal" signifie que cette seule carte prend en charge deux canaux de servo-axe indépendants.La capacité de 3 axes reflète la capacité de traitement de la carte pour les configurations d'entraînement desservant jusqu'à trois servo-axes dans le système d'entraînement installé.

Cette carte est un module d'add-on de servo, elle appartient à l'amplificateur et au côté de contrôle de mouvement du matériel, et non à la CPU principale CNC ou à la couche d'option de communication.Sa défaillance affecte la fonction de servo-entraînement des axes qu'il contrôleLes symptômes sont généralement spécifiques à un axe: alarmes de servocommunication, alarmes de surcourant qui ne peuvent pas être détectées par inspection du moteur ou du câble,ou des axes qui ne s'initialisent pas pendant que d'autres axes du même système CNC restent fonctionnels.

Principales spécifications

Série A20B-2101 Réparation au niveau de la carte pour les entraînements Alpha iSV

La famille A20B-2101 couvre les circuits imprimés de commande d'entraînement pour la gamme de servo-amplificateurs Alpha iSV de FANUC.Le remplacement à l'échelle de la carte d'un PCB de commande défectueux est l'approche de maintenance rentable lorsque le niveau de puissance de l'amplificateur est en bonne santé, redresseur, condensateurs de bus) et le PCB de commande échouent par différents mécanismes et peuvent être entretenus indépendamment.

La première étape essentielle est de confirmer quels composants ont échoué avant de commander.en combinaison avec le diagnostic de l'étape de puissance normale (tension de bus présenteLes alarmes correspondant à une défaillance de l'IGBT (surcourant avec des câbles déconnectés, effondrement de la tension du bus) pointent vers le niveau de puissance.

L'A20B-2101-0042 est spécifique à la configuration Alpha iSV à trois axes à double canal. Adjacent part numbers in the A20B-2101 series serve different axis counts and amplifier configurations — substituting a different suffix installs a board with different firmware and axis configuration that may not match the installed drive architecture.

Questions fréquentes

Q1: Que signifie "double-canal 3-axe" pour cette carte?

La carte prend en charge deux canaux d'entraînement servo indépendants physiquement, avec une capacité de traitement pouvant aller jusqu'à trois axes servo dans la configuration d'entraînement qu'elle sert.Un canal peut entraîner un ou deux axes en fonction du module d'amplificateur dans lequel il est installé.La désignation "double canal" distingue cette carte des cartes de contrôle Alpha iSV à canal unique de la même famille A20B-2101.

Q2: Comment confirmer un A20B-2101-0042 défectueux avant de commander un remplacement?

Commencez par l'analyse du code d'alarme Servo communication et défauts spécifiques à l'axe qui persistent après inspection du câble et vérification du codeur pointant vers la carte de commande de l'entraînement.Confirmer que la tension du bus est présente et stable (étape de puissance saine)Si disponible, déplacer la carte de commande de l'amplificateur suspect vers un amplificateur connu du même type. Si l'alarme suit la carte, la carte est défectueuse.Si l'alarme suit le corps de l'amplificateur, le niveau de puissance a échoué.

Q3: Peut-on remplacer un A20B-2101-0042 d'une machine différente?

Oui, à condition que la carte source ait le même numéro de pièce A20B-2101-0042 et qu'elle ait été confirmée comme fonctionnelle avant son retrait.La carte ne stocke pas les paramètres spécifiques à la machine ceux résidant dans le contrôleur CNCAprès avoir installé une carte de commande de remplacement, vérifier l'ensemble des paramètres d'axe du CNC (type de moteur, limite de courant,type de codeur) correspond à la configuration du moteur installé et effectue un essai à vitesse lente sur les axes concernés avant de reprendre la production.

Q4: La carte A20B-2101-0042 est-elle la même que les autres cartes de la série A20B-2101?

Les numéros de pièces adjacents de la série A20B-2101 servent à différentes configurations d'amplificateurs ̇ différents nombres d'axes, différentes dispositions de canaux ou différents types d'interfaces.Le suffixe -0042 identifie cette variante à trois axes à double canal spécifiqueLe remplacement d'un suffixe différent permet d'installer une carte avec une logique de commande différente qui peut ne pas correspondre à la configuration de l'amplificateur installé.

Q5: D'où provient le A20B-2101-0042?

Par l'intermédiaire du marché de rechange des composants d'entraînement FANUC Alpha iSV, des spécialistes de la réparation et du remplacement des panneaux de servo-amplificateurs FANUC confirment le numéro exact de pièce A20B-2101-0042 (double canal,3-axe) de l'étiquette de la carte installéeLes fournisseurs doivent confirmer que l'appareil a été testé dans un système d'entraînement Alpha iSV en direct avec des charges moteurs connectées et non simplement allumées en isolation avant la livraison.
