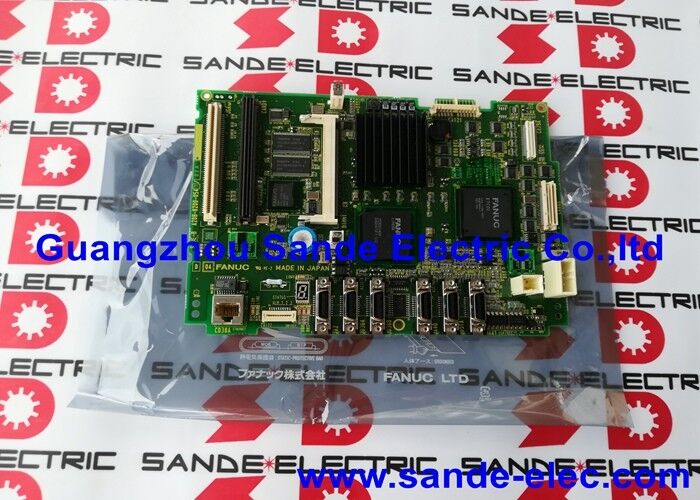

Nouveau et original FANUC A20B-8200-0543 Table A20B82000543 A2OB-82OO-O543

A20B-8200-0543 | FANUC 0i-D PCB principal A3 — 5VDC / 9W / 0,45kg / Ethernet / 0i-MD / 0i-TD / Fond de panier jaune

0i-D — La génération que cette carte définit

La série FANUC 0i-D est la plate-forme 0i de quatrième génération, positionnée comme la CNC économique standard de FANUC pour les machines-outils à usage général. La génération « D » a introduit plusieurs améliorations de capacités par rapport au précédent 0i-C : une réponse d'asservissement améliorée avec l'option de contrôle de courant HRV3, un PMC étendu (de la classe SA1 à la classe SB7) et une fonction PC Ethernet intégrée en tant que fonctionnalité standard.

L'A20B-8200-0543 est la carte principale A3 — le cœur physique de l'unité de contrôle 0i-D. Tous les autres composants de la CNC se branchent ou se connectent via cette carte : la carte d'axe, le module de mémoire FROM/SRAM, la carte graphique/vidéo et les cartes d'options de communication.

Spécifications clés

Fonction PC Ethernet intégrée

Le port Ethernet de l'A20B-8200-0543 permet plusieurs modes de fonctionnement pour le système 0i-D :

Réseau DNC :Les programmes pièce sont transmis via Ethernet depuis un serveur d'usine directement vers le tampon d'exécution CNC. Les programmes longs qui dépassent la mémoire interne de la CNC sont exécutés en mode streaming continu.

Collecte de données :L'état de la machine, les données d'exécution du programme et les comptes de production peuvent être transmis aux systèmes de gestion de l'usine via le réseau Ethernet de l'usine.

Gestion de fichiers à distance :Les bibliothèques de programmes stockées sur un serveur réseau sont accessibles sur la machine, simplifiant ainsi les environnements de production multiprogrammes.

Ces fonctionnalités de connectivité sont natives de la carte A20B-8200-0543 : aucune carte d'option de communication supplémentaire n'est nécessaire pour le fonctionnement Ethernet standard.

Scénarios d'application

Panne de la carte principale 0i-D :Un centre d'usinage CNC 0i-MD ne démarre pas et ne montre aucune réponse d'affichage. Après avoir confirmé l'alimentation électrique, l'A20B-8200-0543 est identifiée comme étant la carte principale défaillante. Le remplacement et la restauration des paramètres ramènent la machine en production.

Panne du port Ethernet :Un centre de tournage 0i-TD perd sa fonction Ethernet DNC. Le port Ethernet de l'A20B-8200-0543 est confirmé défectueux. Le remplacement de la carte restaure la capacité de streaming réseau.

FAQ

Q1 : Quelles désignations de système 0i-D sont compatibles avec l'A20B-8200-0543 ?

Système compatible confirmé : série A02B-0319-Bxxx (0i-MD). Pour le 0i-TD et les autres variantes 0i-D, confirmez la désignation spécifique du système dans le manuel du matériel du contrôleur. La désignation du type de carte A3 doit correspondre à la configuration de l'unité de commande installée.

Q2 : L'adresse MAC Ethernet changera-t-elle après le remplacement de l'A20B-8200-0543 ?

Oui. L'adresse MAC est associée au matériel Ethernet de la carte et diffère sur la carte de remplacement. Après avoir installé le remplacement, mettez à jour toutes les réservations DHCP ou attributions IP fixes dans le réseau de l'usine basées sur l'adresse MAC de la carte d'origine. Ressaisir les paramètres du réseau Ethernet (adresse IP, sous-réseau, passerelle) s'ils étaient stockés dans les paramètres du système CNC qui n'ont pas survécu au changement de carte.

Q3 : A20B-8200-0543 est-il compatible avec les systèmes de génération 0i-C ou 0i-B ?

Non. Les cartes principales 0i-D (A20B-8200-0543) et 0i-C (série A16B-3200-049x) ne sont pas interchangeables. Chaque génération 0i utilise une architecture matérielle distincte avec différentes configurations de connecteurs. Remplacez toujours la carte principale par la génération et le type de carte appropriés pour l'unité de contrôle installée.

Q4 : Quel refroidissement est requis pour l'A20B-8200-0543 ?

La circulation d’air forcée est obligatoire – le refroidissement par convection naturelle est insuffisant. Les ventilateurs internes de l'unité de commande CNC fournissent le flux d'air requis. Avant et après toute maintenance, vérifiez que les ventilateurs de refroidissement sont opérationnels. Faire fonctionner l'A20B-8200-0543 sans débit d'air adéquat dans un environnement supérieur à 55°C réduira sa durée de vie et augmentera le risque de panne prématurée.

Q5 : Quelles sont les connaissances techniques nécessaires pour remplacer l'A20B-8200-0543 ?

Plus qu'un simple échange de carte. Le processus de remplacement implique : effectuer une sauvegarde complète SRAM et FROM avant de démarrer ; démonter l'unité LCD/MDI pour accéder au boîtier jaune ; transférer soigneusement tous les modules optionnels (carte d'axe, FROM/SRAM, carte vidéo) vers la carte de remplacement ; restaurer toutes les données sauvegardées ; et la configuration des paramètres Ethernet. Les techniciens peu familiers avec le matériel 0i-D doivent travailler aux côtés d'un ingénieur de service FANUC qualifié pour le premier remplacement.
