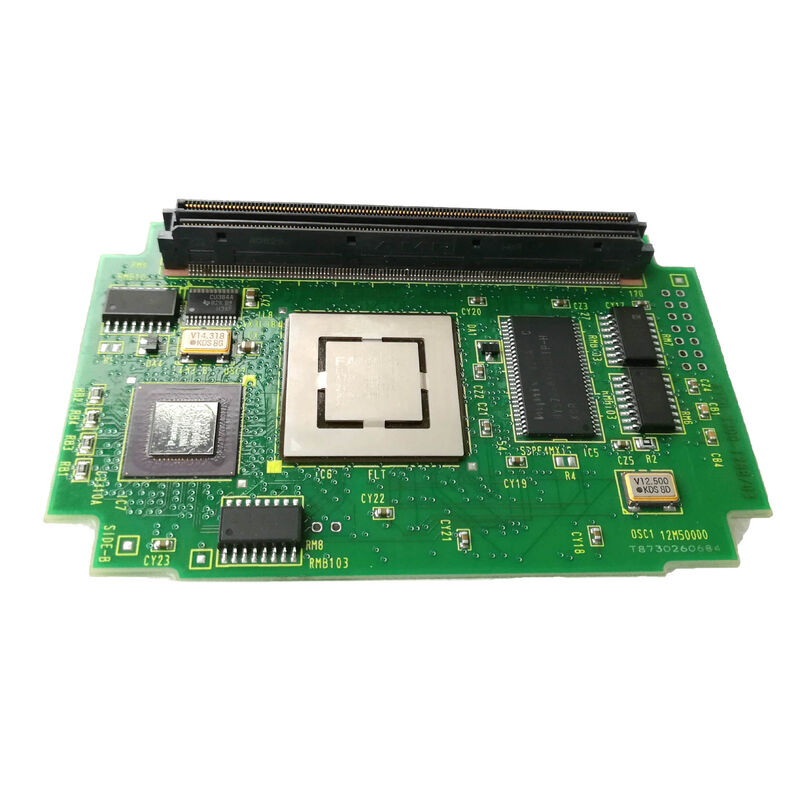

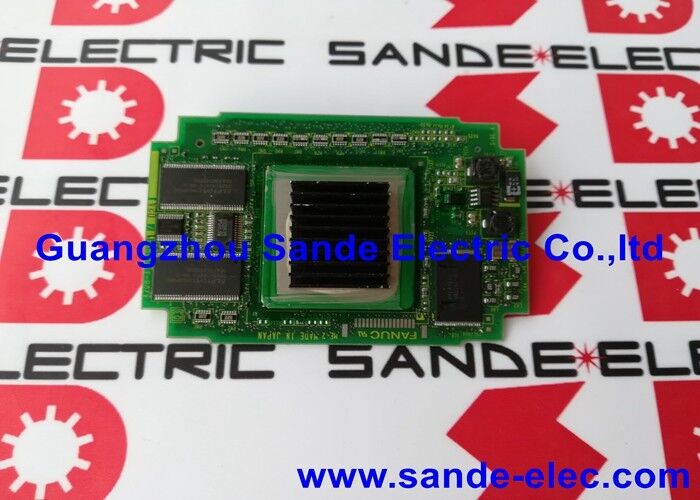

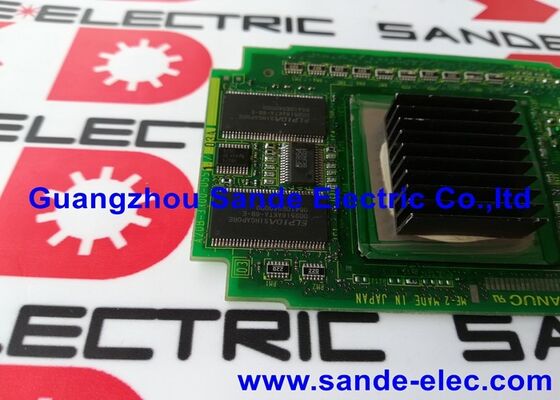

A20B-3300-0551 FANUC Module d'interface utilisateur graphique ¥ 128MB DRAM / Processeur d'affichage dédié / Fonction PC CNC / Série A20B-3300

GUI Un processeur entièrement dédié à l'opérateur

L'A20B-3300-0551 n'est pas un module CPU principal.Module d'interface utilisateur graphique, dédié exclusivement à tout ce que l'opérateur voit et interagit avec sur l'écran CNC.

L'architecture de FANUC pour les systèmes CNC avancés répartit la responsabilité du traitement entre deux modules distincts:

Module du processeur principal:Il gère l'interpolation du mouvement, la coordination des servomoteurs, l'échelle PMC et toutes les fonctions de contrôle de la machine.

Module d'interface graphique (A20B-3300-0551):Gère le pipeline d'affichage, le parcours graphique de l'outil de rendu, gère les écrans de menu, gère le contrôleur d'affichage et prend en charge l'environnement logiciel de fonction PC.Sa charge de travail dépend de l'activité de l'affichage et de toutes les applications fonctionnelles de PC en cours d'exécution.

En gardant le traitement GUI sur un module dédié,FANUC assure que l'opérateur obtient toujours un affichage réactif, quelle que soit la charge du processeur principal, avec la coordination du servo et l'exécution du programme. Un traitement CNC 30i fortement sélectionné et un contournement simultané à 5 axes mettra toujours à jour son affichage en douceur car le module GUI gère cela de manière indépendante.

Principales spécifications

Pourquoi 128MB pour le traitement d'affichage?

La capacité est justifiée par les multiples demandes simultanées placées sur le module GUI:

Gestion du tampon d'affichage:Les écrans LCD couleur à une résolution de 1024 × 768 nécessitent environ 3 Mo par tampon de cadre en couleur.la mémoire d'affichage seule consomme 6 Mo par écran.

Rendu du chemin de l'outil 3D:Les graphiques 3D en temps réel du chemin de coupe programmé montrant la trajectoire de l'outil à travers la pièce à usiner nécessitent le stockage de données géométriques, l'exécution de calculs de projection 3D à 2D,et mettre à jour l'image rendue au fur et à mesure que le programme progresseC'est un processus de calcul intensif et exigeant de la mémoire.

Temps d'exécution de la fonction PC:La couche de fonction PC exécute un environnement d'exploitation aux côtés du CNC.Les données de stockage et les piles de communication ¥ occupent une partie substantielle des 128 MBLe reste est partagé entre les fonctions d'affichage et les frais généraux du système.

Gestion de l'état de l'écran:Plusieurs affichages d'écran (EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC) maintiennent leur état actuel simultanément de sorte que le passage entre les écrans est instantané.Maintenir tous ces états d'écran en mémoire nécessite une DRAM importante.

Scénarios d'application

Erreur du module d'interface graphique: l'affichage est gelé mais fonctionne sur CNC:Un CNC FANUC avec fonction PC développe un écran gelé. La machine continue de couper (le processeur principal n'est pas affecté), mais le panneau d'opération ne répond pas. Le défaut est identifié comme étant l'A20B-3300-0551.Remplacement rétablit l'affichage et la fonction PC.

Dégradation des performances des fonctions du PC:La fonction PC sur un CNC de la série i FANUC fonctionne de plus en plus lentement au fil du temps.A20B-3300-0551 le remplacement rétablit la réactivité de la fonction PC d'origine.

Questions fréquentes

Q1: Quelle est la différence fonctionnelle entre A20B-3300-0551 (module GUI) et un module CPU principal comme A20B-3300-0479 (D3)?

Le module CPU D3 gère toutes les fonctions de commande de la machine: exécution du code G, contrôle de l'axe de servo, échelle PMC, communication.Le module d'interface graphique (A20B-3300-0551) gère toutes les fonctions d'affichageLes deux sont connectés à la même carte principale mais fonctionnent dans des domaines de traitement dédiés.

Q2: Le CNC peut-il poursuivre l'usinage si A20B-3300-0551 échoue au milieu du programme?

Le processeur principal continue d'exécuter le programme, les servo-axes continuent de bouger, le PMC continue d'exécuter.empêchant de surveiller l'état du programme ou d'initier un arrêt contrôlé via le panneauLa pratique la plus sûre consiste à permettre au bloc de programme en cours de se terminer dans une position sûre avant de corriger le défaut.

Q3: Quelles plates-formes CNC utilisent A20B-3300-0551?

The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main board- Confirmez le modèle CNC applicable à partir de la documentation matérielle.

Q4: Le remplacement de l'A20B-3300-0551 a-t-il une incidence sur les paramètres ou les programmes de la machine?

Les paramètres et programmes CNC sont stockés dans des modules SRAM et FROM sur ou à proximité de la carte principale, mais pas dans le module GUI. Le remplacement d'A20B-3300-0551 n'affecte aucune donnée d'usinage.La capacité de coupe du CNC est immédiatement restaurée; la fonction d'affichage est rétablie lors de l'initialisation du nouveau module.

Q5: A20B-3300-0552 (le module adjacent) est-il lié à A20B-3300-0551?

Le A20B-3300-0552 est le numéro de pièce immédiatement adjacent dans la même plage de 055x de la série A20B-3300.Comme pour les autres paires adjacentes A20B-3300 (0602/0603 pour les modules 21i-B Pentium MMX), la paire 0551/0552 représente vraisemblablement des modules apparentés, soit des variantes de mémoire ou de performances différentes servant la même catégorie de fonctions d'interface graphique,ou panneaux complémentaires au sein de la même architecture d'affichage.
