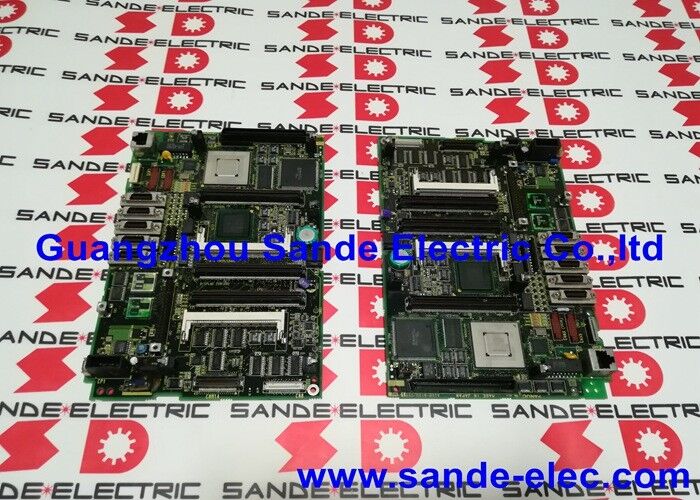

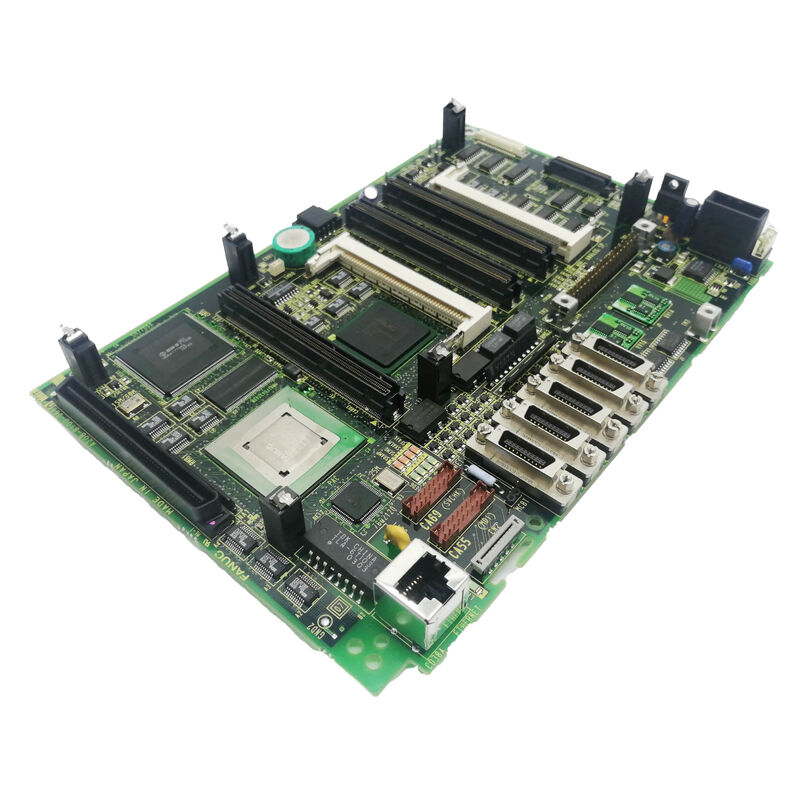

La carte mère du système Fanuc A20B-8100-0661 A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | Circuit imprimé du processeur principal FANUC série 18i-B — Monté sur écran LCD / 18i-MB / 18i-TB / Fond de panier jaune / Carte principale

La carte mère 18i-B — Fondation du système de contrôle

L'A20B-8100-0661 est le PCB principal (la carte mère) du système de contrôle CNC FANUC série 18i modèle B. Tous les autres PCB de l'unité 18i-B se branchent ou se connectent via cette carte :

• La carte CPU (série A20B-3300-03xx) fournit une puissance de traitement
• La carte vidéo pilote l'écran LCD
• La carte de servocommande communique avec les variateurs connectés au FSSB
• Les modules de mémoire FROM et SRAM stockent les logiciels et les données

L'A20B-8100-0661 fournit le bus de fond de panier, la matrice de connecteurs et la surface de montage physique pour l'ensemble de cette pile. Il définit l'architecture physique du système : les connecteurs spécifiques, la disposition des emplacements et l'interface de bus qui font du 18i-B un 18i-B plutôt que toute autre génération de CNC FANUC.

Spécifications clés

18i-Mo et 18i-To : même carte, différentes machines

L'A20B-8100-0661 est la carte principale commune à deux types de machines distincts :

18i-MB (Centre d'usinage) :Une CNC FANUC série 18i configurée pour les centres d'usinage verticaux et horizontaux. La désignation MB active des fonctions spécifiques au centre d'usinage : cycles de perçage fixes, taraudage rigide, compensation de longueur d'outil et compensation de rayon d'outil.

18i-TB (Centre de tournage) :Le même matériel 18i-B configuré pour les tours et centres de tournage CNC. Les fonctions spécifiques au TB incluent la vitesse de surface constante, le filetage et les cycles fixes spécifiques au tournage.

Le matériel A20B-8100-0661 est identique dans les deux cas. L'image du logiciel système dans les modules FROM détermine si la 18i-B fonctionne comme une CNC de type M ou de type T. Lorsque la carte principale est remplacée, le contenu FROM définit sous quel type de machine le système reprend.

Scénarios d'application

Défaillance de la carte mère du centre d'usinage 18i-MB :Un centre d'usinage CNC tombe complètement en panne : affichage vide, tous les axes bloqués, aucune réponse. L'alimentation confirme la tension de sortie correcte. Le diagnostic isole la carte principale A20B-8100-0661 comme étant le défaut. Après le remplacement de la carte et la restauration du système à partir d'une sauvegarde, le centre d'usinage revient en production.

Rénovation centre de tournage 18i-TB :Un ancien centre de tournage 18i-TB subit une refonte CNC complète. L'A20B-8100-0661 est remplacé aux côtés de la carte CPU et des modules de mémoire dans le cadre d'un renouvellement au niveau de la carte, réinitialisant simultanément tous les composants électroniques critiques.

FAQ

Q1 : Quelle carte CPU est requise avec l'A20B-8100-0661 ?

L'A20B-8100-0661 prend en charge les cartes processeur CPU de la série A20B-3300-03xx. La version spécifique de la carte CPU dépend de la révision et de la configuration du modèle CNC. DNC Electronics confirme la compatibilité de la famille « A20B-3300-03xx » (qui comprend des variantes de processeurs MMX et Pentium dans la gamme 0300-0399). Confirmez le numéro de pièce exact de la carte CPU à partir de la configuration existante du système avant de commander.

Q2 : Quelle sauvegarde de données est essentielle avant de remplacer l'A20B-8100-0661 ?

Sauvegardez tout le contenu de la SRAM avant de retirer la carte principale : les paramètres CNC, tous les programmes de pièces stockés, les données de décalage d'outil, les données de décalage d'origine et le programme et les données de l'échelle PMC. Les modules FROM contiennent le logiciel système CNC et doivent être laissés installés lors du remplacement de la carte principale — ils sont distincts de l'A20B-8100-0661 et n'ont pas besoin de sauvegarde spéciale s'ils restent en bon état. Effectuez la sauvegarde via la fonction de sauvegarde SRAM de la CNC sur une carte mémoire ou un PC connecté via RS-232C.

Q3 : L'A20B-8100-0661 contient-il un logiciel CNC ou le logiciel est-il stocké ailleurs ?

La carte mère A20B-8100-0661 ne stocke pas de logiciel CNC. Le logiciel système réside dans les modules FROM (modules de mémoire flash), qui sont des éléments enfichables distincts qui s'adaptent à la carte principale. Les paramètres et programmes CNC résident dans les modules SRAM. L'A20B-8100-0661 lui-même est passif : il fournit le bus et les connecteurs, mais aucune donnée stockée. Le remplacement de la carte principale n'efface pas le logiciel, à condition que les modules FROM et SRAM restent intacts.

Q4 : L'A20B-8100-0661 est-il compatible avec les systèmes série 16i-B ou 21i-B ?

Non. L'A20B-8100-0661 est spécifique à la génération 18i-B. Les cartes principales de la série A20B-8100 couvrent différents modèles de CNC : différents matériels dans la même classe de forme physique mais avec différentes dispositions de connecteurs de bus et configurations de cartes en option. Les 16i-B et 21i-B utilisent leurs propres numéros de pièce de carte principale. Ne remplacez pas les cartes principales entre les familles de modèles CNC.

Q5 : L'A20B-8100-0661 peut-il être réparé plutôt que remplacé ?

La réparation au niveau de la carte de l'A20B-8100-0661 est proposée par les organisations de service CNC FANUC spécialisées. Pour une machine critique pour la production, le remplacement direct des cartes est généralement plus rapide. Pour les situations moins urgentes où une carte de remplacement n'est pas disponible, la réparation par un technicien de service FANUC qualifié qui peut tester les composants et refusionner la carte est une alternative viable. Toute carte réparée doit être entièrement testée sur un banc d'essai 18i-B avant d'être installée sur une machine de production.
