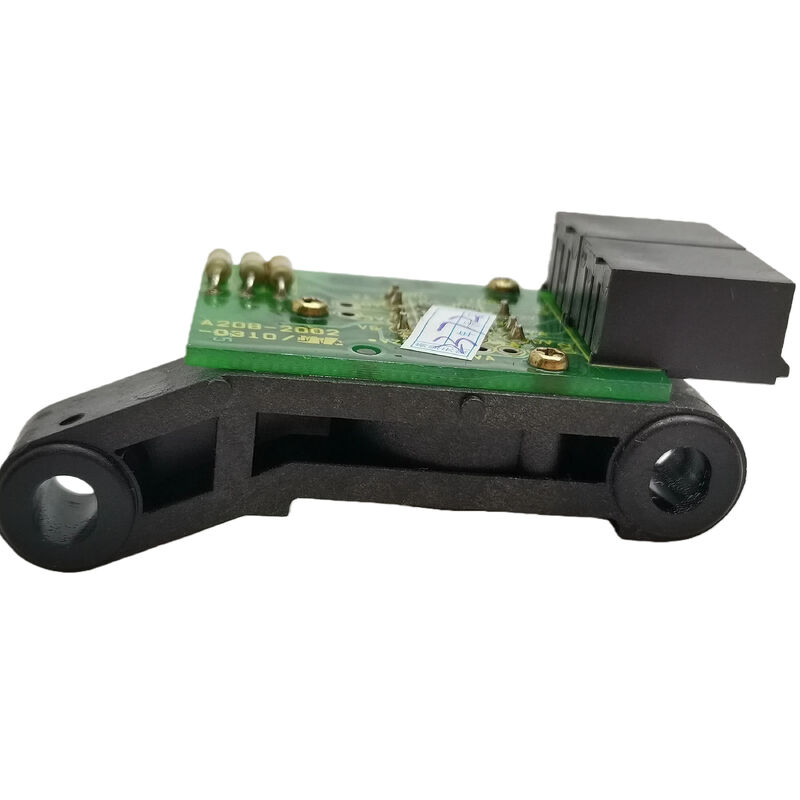

Encodeur de moteur de broche FANUC A20B-2002-0310
Numéro de pièce : A20B-2002-0310
Type : Encodeur de servomoteur de broche (Remplacement)
Systèmes compatibles : Contrôleurs CNC FANUC Series 0 / 15 / 16 / 18 / 21 / 0i
Aperçu
Rétroaction de broche restaurée. Machine de retour en coupe. Le FANUC A20B-2002-0310 est une unité de remplacement d'encodeur de moteur de broche qui fournit une rétroaction essentielle au contrôleur CNC concernant la vitesse, la position et l'orientation de la broche. Lorsque cette unité tombe en panne, la fonctionnalité de la broche est compromise, désactivant le taraudage rigide, l'orientation de la broche et provoquant potentiellement un arrêt complet de la machine.
Le remplacement de l'encodeur restaure la pleine fonctionnalité de la broche sans nécessiter le retrait du moteur, le rebobinage ou le remplacement complet de l'entraînement de broche, ce qui en fait une solution efficace pour les équipes de maintenance travaillant sous pression de production.
Spécifications clés
| Paramètre |
Valeur |
| Numéro de pièce |
A20B-2002-0310 |
| Fabricant |
FANUC |
| Type d'unité |
Encodeur de moteur de broche (PCB/unité de remplacement) |
| Type de signal |
Rétroaction série (propriétaire FANUC) |
| Types de moteurs compatibles |
Moteurs de broche AC FANUC (modèles sélectionnés) |
| Compatibilité du contrôleur |
FANUC Series 0 / 15 / 16 / 18 / 21 / 0i |
| Application |
Rétroaction de vitesse, de position et d'orientation de la broche |
Fonctions de machine activées par cet encodeur
L'encodeur de broche rapporte activement la position de l'arbre et la vitesse de rotation au contrôleur CNC, permettant plusieurs fonctions d'usinage critiques :
- Taraudage rigide : Synchronise la rotation de la broche avec l'avance de l'axe Z en temps réel
- Orientation de la broche : Positionne la broche à des emplacements angulaires précis pour les changements d'outil et les opérations d'alésage
- Contrôle de vitesse de surface constante (CSS) : Ajuste le régime de la broche en fonction des changements de diamètre de coupe
- Régulation de vitesse : Maintient une vitesse de broche stable sous des charges de coupe variables
Symptômes de panne courants
Les problèmes d'encodeur se manifestent généralement par :
- Codes d'alarme de broche liés à un écart de vitesse ou à une perte de signal de rétroaction
- Pannes de taraudage rigide avec une profondeur de filetage incohérente ou une rupture de taraud
- Erreurs d'orientation de la broche lors des opérations de changement d'outil
- Pannes intermittentes de la broche qui disparaissent lors d'une réinitialisation mais reviennent sous charge
- Instabilité de vitesse avec dérive ou surtension de la vitesse de broche pendant la coupe
Remplacement de l'encodeur vs. remplacement du moteur
Les moteurs de broche sont mécaniquement robustes et dépassent souvent plusieurs intervalles de service de l'encodeur. Le remplacement direct de l'unité d'encodeur est considérablement plus rentable et plus rapide que le remplacement du moteur ou l'envoi du moteur en service, minimisant ainsi les temps d'arrêt de production et les coûts associés.
Environnements d'installation typiques
- Tours CNC (contrôle CSS, taraudage rigide, synchronisation des outils sous tension)
- Centres d'usinage verticaux et horizontaux (opérations de changement d'outil automatique)
- Aléseuses et machines d'usinage grand format (répétabilité positionnelle pour la précision)
- Rectifieuses (régulation de vitesse de meule et cycles de dressage)
- Lignes de production avec CNC FANUC (minimisation des temps d'arrêt imprévus de la broche)
Questions fréquemment posées
Avec quels contrôleurs CNC le A20B-2002-0310 est-il compatible ?
Le A20B-2002-0310 est compatible avec les contrôleurs CNC FANUC Series 0, 15, 16, 18, 21 et 0i associés à des combinaisons d'entraînements de broche et de moteurs AC FANUC correspondants. Vérifiez la compatibilité avec les numéros de modèle spécifiques du moteur de broche avant l'installation.
L'encodeur peut-il être remplacé sans retirer le moteur de broche de la machine ?
Dans la plupart des installations, oui. L'unité d'encodeur est généralement accessible à l'arrière du moteur de broche sans nécessiter le retrait du moteur. Consultez le manuel de maintenance du constructeur de la machine pour les procédures de démontage spécifiques.
Quelles alarmes apparaissent généralement sur le CNC lorsque cet encodeur tombe en panne ?
Les codes d'alarme FANUC courants comprennent les alarmes d'écart de vitesse de broche, les erreurs de signal de rétroaction et les alarmes de contrôle de position. Les alarmes intermittentes qui disparaissent lors d'une réinitialisation mais reviennent sous charge sont des symptômes précoces caractéristiques.
Le remplacement de l'encodeur nécessite-t-il des modifications de paramètres dans le contrôleur CNC ?
Généralement, aucune modification de paramètre n'est nécessaire pour un remplacement à l'identique. Cependant, vérifiez que les signaux de rétroaction de la broche sont propres et que les fonctions d'orientation et de taraudage rigide fonctionnent correctement avant de reprendre la production.
En quoi cette unité d'encodeur diffère-t-elle d'un entraînement de broche ou d'un moteur de broche ?
L'encodeur est le dispositif de rétroaction qui mesure et rapporte la vitesse et la position de l'arbre. L'entraînement de broche contrôle la puissance de sortie, tandis que le moteur de broche convertit l'énergie électrique en rotation mécanique. L'encodeur ferme la boucle entre eux.
