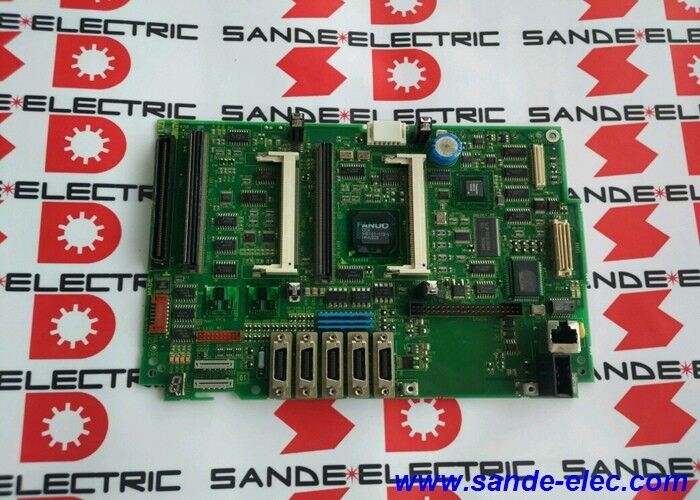

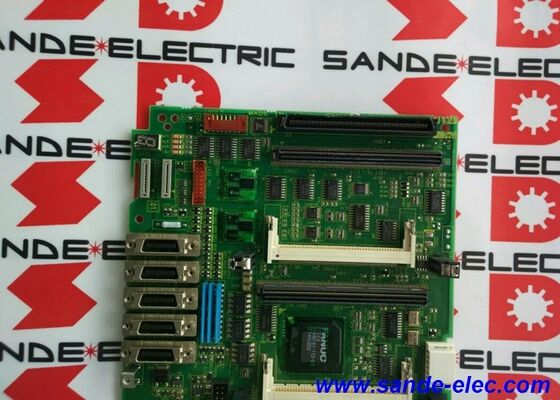

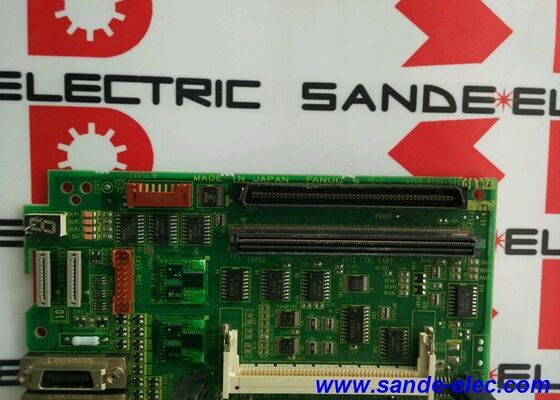

A20B-8101-0400∙ FANUC 30i-A et 31i-A5 PCB principal A4 Master Board / Série A20B-8101 / Unité LCD / MDI installée / Plateforme FS30i

Série 30i-A et 31i-A5 ¢ Plateforme haut de gamme de FANUC

La plateforme FANUC Série 30i/31i/32i représente le niveau supérieur de l'architecture CNC de la série i de FANUC.la série 30i/31i/32i est conçue pour les applications de machines-outils les plus exigeantes:

Série 30i-A:Le CNC le plus performant de FANUC, capable de supporter jusqu'à 9 voies, 32 axes et 4 broches, est utilisé sur des centres d'usinage multi-broches très complexes, des lignes de transfert,et systèmes d'usinage combinés où aucun autre CNC n'offre un nombre d'axes ou une capacité de programmation suffisants.

Série 31i-A5:Un CNC de haute performance de la même famille 3xi, configuré pour l'usinage à 5 axes avec des fonctions avancées de contrôle de servo et de broche par IA optimisées pour le contournement simultané à 5 axes.La désignation "A5" identifie cette variante de configuration 31i-A spécifique.

L'A20B-8101-0400 est la carte mère qui unifie toutes les fonctions CNC pour ces plateformes.

Informations clés sur le produit

A4 contre A5

Dans la série A20B-8101, les PCB principaux 30i/31i sont présentés sous plusieurs dénominations de type:

Les désignations de type "A4" et "A5" identifient différentes générations de matériel ou configurations de capacités au sein de la même famille de circuits imprimés principaux 30i/31i.L'A20B-8101-0401 (type A5) est décrit comme "pour la série 30i/31i/32i Modèle A sans fonction PC" suggérant que le 0401 est pour des configurations sans option PC intégréeL'A20B-8101-0400 (type A4) est spécifiquement destiné aux 30i-A et 31i-A5.

Scénarios d'application

30i-A défaillance de la carte principale:La carte mère d'un système de centre d'usinage FANUC 30i-A présente une défaillance le point A20B-8101-0400 est remplacé par le texte suivant:. Les données SRAM sont restaurées et l'opération CNC reprend.

Maintenance du centre d'usinage à 5 axes 31i-A5:Un centre d'usinage à 5 axes avec commande 31i-A5 subit un remplacement principal du PCB lors d'une rénovation programmée du système de commande.

Questions fréquentes

Q1: Quelles données SRAM doivent être sauvegardées avant de remplacer A20B-8101-0400?

Toutes les données spécifiques à la machine stockées dans la SRAM doivent être sauvegardées via la fonction ALL IO ou de gestion des données du CNC avant de commencer le remplacement.limites du logicielSans cette sauvegarde, les données sont perdues définitivement lorsque la carte est retirée.

Q2: Le module CPU est-il transféré lors du remplacement d'A20B-8101-0400?

Le module CPU se branche sur la carte mère. Lors du remplacement de la carte mère, le module CPU est généralement transféré sur la carte de remplacement ̇ le module CPU lui-même n'est pas le composant défectueux.Confirmer à partir du manuel de maintenance FANUC 30i-A si le transfert du module CPU est spécifié pour la procédure de remplacement.

Q3: Quelle est la différence entre A20B-8101-0400 (A4) et A20B-8101-0401 (A5)?

Le type A4 (A20B-8101-0400) est confirmé pour les 30i-A et 31i-A5. Le type A5 (A20B-8101-0401) est confirmé pour les 30i/31i/32i de la série A sans fonction PC.Les cartes sont de configurations différentes au sein de la plateforme 30i-A/31i et ne sont pas interchangeables..

Q4: Quel module d'alimentation fonctionne avec A20B-8101-0400?

CNC-Shopping confirme que l'A20B-8101-0401 adjacente est "montée avec le module d'alimentation FANUC FS30i A20B-8101-0010"." L' A20B-8101-0400 de la même famille de cartes mères utilise la même alimentation FS30i (A20B-8101-0010).

Q5: L'A20B-8101-0400 peut-il être utilisé dans les systèmes 32i-A?

La description du produit identifie spécifiquement la compatibilité 30i-A et 31i-A5. La série 32i-A appartient à la même famille de matériel, mais est une variante CNC différente.
