Encodeur absolu FANUC A860-0347-T001 — Moteur d'asservissement de remplacement

Qu'est-ce que l'A860-0347-T001 ?

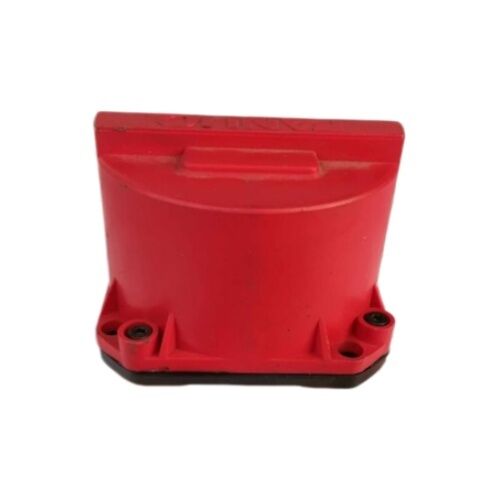

Le FANUC A860-0347-T001 est un codeur d'impulsions absolu de type A série, conçu comme un encodeur de remplacement direct pour les servomoteurs FANUC. Montée à l'arrière du corps du moteur, cette unité transmet en continu des données de position et de vitesse en temps réel au système de commande CNC — ce qui en fait l'un des composants de rétroaction les plus critiques de toute machine-outil à commande FANUC.

Si votre machine affiche des alarmes liées à l'encodeur, subit un dérive d'axe, ou refuse simplement de se positionner correctement, un codeur d'impulsions défectueux est souvent la cause principale. L'A860-0347-T001 est la solution spécifiée par le fabricant pour remettre cet axe en ligne.

Compatibilité — Pour quels moteurs est-il adapté ?

Ce codeur d'impulsions est spécialement conçu pour deux modèles de servomoteurs FANUC spécifiques :

• Servomoteur FANUC modèle 4-0SPourquoi l'encodeur est plus important que vous ne le pensez
• Il se connecte via un connecteur d'interface D-SUB et se monte directement à l'arrière du boîtier du moteur. Avant de commander, vérifiez que la plaque signalétique de votre moteur correspond à l'une des désignations ci-dessus. L'utilisation d'un encodeur incompatible — même s'il s'adapte physiquement — entraînera des erreurs de communication au niveau de l'amplificateur.Pourquoi l'encodeur est plus important que vous ne le pensez

Dans un système CNC en boucle fermée, le servomoteur ne « sait » pas où il se trouve. Il dépend entièrement du codeur d'impulsions pour renvoyer la position de rotation à l'amplificateur d'asservissement et au contrôleur CNC. Dès que cette boucle de rétroaction est rompue — en raison d'un disque d'encodeur fissuré, d'une infiltration d'humidité, de dommages au câble, ou de l'usure normale — l'axe devient imprévisible.L'A860-0347-T001 est un encodeur de type absolu, ce qui signifie qu'il conserve la mémoire de position même après l'arrêt de la machine (supporté par une batterie de secours côté CNC). C'est un avantage clé par rapport aux encodeurs incrémentiels : lorsque vous redémarrez la machine, il n'est pas nécessaire de repositionner l'axe. Les données de position sont conservées et fiables immédiatement au démarrage.Aperçu technique

Attribut

Détail

Numéro de pièceA860-0347-T001Fabricant

FANUC Corporation

Dommages physiques au corps de l'encodeur ou au connecteur (contamination par liquide de refroidissement, choc)

Si votre machine utilise une commande FANUC série 0, série 15, ou début de série 16/18 associée à un moteur modèle 3-0S ou 4-0S, l'A860-0347-T001 est le remplacement correct à envisager.

• Notes d'installationLe remplacement d'un codeur d'impulsions nécessite une manipulation soigneuse. Le disque optique interne est rectifié avec précision et sensible aux chocs. Quelques points pratiques :
• Mettez la machine hors tension et verrouillez-la complètement avant de retirer l'encodeur.
• Notez le passage des câbles et l'orientation du connecteur avant de débrancher quoi que ce soit.
• Après l'installation, le CNC peut nécessiter un retour à la position de référence ou une réinitialisation de la position sauvegardée par batterie, selon le type de commande.
• Inspectez le câble de l'encodeur et les broches du connecteur pendant que le moteur est accessible — l'usure du câble est un problème secondaire fréquent.

En cas de doute, consultez le manuel de maintenance du servomoteur FANUC pertinent (série B-65165E ou équivalent pour votre modèle de moteur).

Questions fréquemment posées

Q1 : L'A860-0347-T001 est-il une pièce d'origine FANUC ou un remplacement de seconde monte ?

1. L'A860-0347-T001 est un numéro de pièce FANUC d'origine. Lors de l'achat de cet encodeur, vérifiez si le fournisseur propose une unité OEM neuve, une unité reconditionnée certifiée, ou un remplacement compatible tiers. Pour les machines critiques pour la production, des unités OEM neuves ou reconditionnées testées professionnellement sont généralement recommandées. Des alternatives de seconde monte existent mais peuvent présenter des risques de compatibilité avec des versions spécifiques du firmware de commande.Q2 : Quels contrôleurs CNC FANUC fonctionnent avec cet encodeur ?
2. Ce codeur d'impulsions est associé à des modèles de servomoteurs FANUC plus anciens (3-0S et 4-0S), qui étaient couramment associés aux commandes CNC FANUC série 0, série 3 et série 15, ainsi qu'à certaines configurations plus anciennes 16i/18i. Si vous utilisez un moteur plus récent de la série αi ou βi, vous aurez besoin d'un modèle de codeur d'impulsions différent — la série A860-0xxx-T couvre de nombreuses générations et elles ne sont pas interchangeables.
3. Q3 : Puis-je réparer mon encodeur existant au lieu de le remplacer ?Dans certains cas, des ateliers de réparation spécialisés peuvent remettre en état un codeur d'impulsions défectueux — nettoyage des optiques contaminées, remplacement du connecteur, ou résolution des problèmes liés à la batterie. Cependant, si le disque d'encodeur interne est physiquement endommagé ou si le capteur optique est défaillant, la réparation n'est généralement pas rentable ni fiable par rapport à l'installation d'un remplacement testé. Étant donné qu'un encodeur défectueux peut provoquer des collisions d'axes, la plupart des environnements de production optent pour un remplacement fonctionnel confirmé plutôt qu'une unité réparée.Q4 : Ma machine affiche une « alarme de codeur d'impulsions » — cela signifie-t-il vraiment que l'encodeur est défaillant ?
4. Pas nécessairement. Avant de remplacer l'encodeur, vérifiez les éléments suivants : le câble de l'encodeur pour tout dommage visible ou broches de connecteur desserrées ; l'amplificateur d'asservissement pour des codes d'erreur distincts ; et la batterie de secours du CNC (une batterie déchargée sur un système d'encodeur absolu générera des alarmes qui imitent une défaillance matérielle de l'encodeur). Effectuez ces vérifications en premier — elles peuvent vous faire gagner un temps et des coûts considérables.

Q5 : Comment l'A860-0347-T001 doit-il être stocké s'il n'est pas installé immédiatement ?

Stockez-le dans son emballage antistatique d'origine dans un environnement sec et à température stable. Évitez les zones à forte humidité, exposées à la lumière directe du soleil ou sujettes à des vibrations importantes. Les composants optiques internes sont sensibles à la poussière et à l'humidité. La plupart des fournisseurs industriels recommandent une installation dans les 12 à 24 mois suivant l'achat pour une fiabilité optimale ; un stockage prolongé au-delà de cette période doit être accompagné d'un test de fonctionnement avant l'installation sur une machine en service.

Vérifiez toujours la plaque signalétique du moteur et la documentation de la machine avant de commander des encodeurs de remplacement. Les numéros de modèle de la série FANUC A860 sont étroitement liés mais ne sont pas universellement interchangeables.
