Quand vous avez besoin de cette pièce

La plupart des ingénieurs de maintenance à la recherche de cette pièce connaissent déjà la chanson : le volant d'une machine-outil ou d'un centre de tournage commence à mal fonctionner — l'axe dérive dans un sens lorsque vous tournez le cadran dans l'autre, ou certaines rotations ne produisent aucun mouvement, ou le mouvement est saccadé même au réglage de grossissement le plus fin.

La machine fonctionne depuis des années, l'encodeur Tosoku d'origine a accumulé des centaines de milliers de rotations du cadran, et il montre enfin son âge.

Le RE45BA1R5 est la pièce dont vous avez besoin.

C'est le remplacement direct du RE45BA1R5C (la version de production actuelle mise à jour avec un suffixe porte un C à la fin, mais la spécification de base et le montage sont identiques au RE45BA1R5 d'origine).

La combinaison de sortie de tension 5V, 100 PPR et cadran de 80 mm représente la variante RE45B la plus déployée dans les panneaux de machines-outils CNC en Asie, en Europe et en Amérique du Nord — c'est la configuration que Fanuc, Mitsubishi, Mazak, Haas et des dizaines d'autres fabricants de machines-outils ont spécifiée dans leurs panneaux opérateurs depuis des décennies.

L'approvisionnement d'un remplacement devrait être simple si vous passez directement par le réseau de distribution agréé de Tosoku.

Méfiez-vous des copies à bas prix — le RE45B est l'un des encodeurs MPG les plus copiés sur le marché, et les copies vont de presque fonctionnelles à complètement inutiles après quelques semaines.

L'original Tosoku a prouvé sa longévité dans les environnements de production précisément parce que le mécanisme de détection optique, le mécanisme de cliquet et la construction mécanique sont fabriqués selon des tolérances que les copies génériques n'égalent pas.

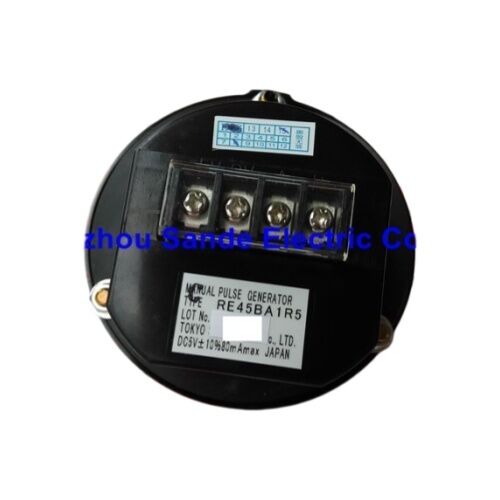

Identification du RE45BA1R5 sur votre machine

Le numéro de pièce est généralement imprimé sur une étiquette sur la face arrière du corps de l'encodeur, visible une fois le panneau opérateur ouvert. Recherchez "RE45BA1R5" ou "RE45BA1R5C" (le suffixe C est une mise à jour de révision mineure, entièrement équivalente à la pièce de base).

Les trois écrous de montage visibles de l'avant du panneau opérateur l'identifient comme un type A (montage à 3 écrous), et le cadran noir avec le logo Tosoku sur le bouton noir de 15 mm confirme la configuration du bouton de type B.

Si l'étiquette de votre encodeur est endommagée ou manquante, l'identification physique est la suivante :

• Cadran en plastique noir de 80 mm de diamètre avec marquages indexés
• Trois écrous de montage sur panneau espacés d'environ 120° visibles de l'avant
• Sortie du connecteur arrière (la forme du câblage dépend de si la machine utilise le câblage standard de Tosoku ou un faisceau personnalisé du fabricant de la machine)
• Fabriqué au Japon — le dos du boîtier indique généralement le pays d'origine, le Japon

Le RE45BA1D5 apparenté ressemble à l'identique de l'avant mais consomme 150 mA à 5V et utilise une sortie pilote de ligne différentielle — il n'est pas électriquement interchangeable avec la variante de sortie de tension R5 sans recâblage de l'entrée MPG du CNC. Confirmez le numéro de pièce d'origine avant de commander.

Le RE45BA1R5 vs RE45BA1R5C — Sont-ils identiques ?

Oui. Le suffixe C sur le RE45BA1R5C représente une révision mineure au sein de la même génération de produit — Tosoku met périodiquement à jour la lettre suffixe pour suivre les changements de production qui sont entièrement rétrocompatibles.

Le montage, les connexions électriques, la tension d'alimentation, la résolution, le format de sortie et les dimensions mécaniques sont inchangés entre le RE45BA1R5 et le RE45BA1R5C. Les deux numéros de pièce sont interchangeables à des fins de remplacement.

Certains distributeurs agréés n'affichent que la variante C (en tant que version expédiée actuellement) ; ne vous inquiétez pas de ne pas obtenir la désignation exacte d'origine.

Reconnaître un MPG défaillant avant qu'il ne s'arrête complètement

Les encodeurs MPG tombent rarement en panne d'un coup. Plus couramment, ils se dégradent progressivement, et les symptômes sont faciles à mal diagnostiquer si vous ne les recherchez pas spécifiquement.

Impulsions manquantes à certains angles. Le disque optique développe une tache ou une fine rayure sur une ou plusieurs de ses pistes, ce qui amène le photodétecteur à manquer des impulsions dans ce segment de rotation.

Au réglage de grossissement ×1, cela se manifeste par des pas occasionnels manqués — l'axe se déplace de 0,001 mm par cran la plupart du temps mais ne répond occasionnellement pas. À ×100, le même défaut peut passer inaperçu car le mouvement commandé plus important par impulsion masque le saut.

Direction inversée sur des rotations partielles. Un disque contaminé ou un circuit de photodétecteur usé provoque une mauvaise lecture momentanée de la relation de phase A/B, ce qui amène le CNC à compter un pas en arrière avant de reprendre un comptage normal en avant.

Cela ressemble à une légère oscillation ou à une erreur de jeu lors d'un mouvement lent du volant.

Aucune sortie au premier tour après le démarrage. L'émetteur optique (LED) à l'intérieur de l'encodeur a vieilli au point qu'il faut un moment pour atteindre une intensité de sortie stable après la mise sous tension. Dans les premières secondes, le signal est trop faible pour que le photodétecteur puisse le lire de manière fiable.

Cela progresse généralement vers une panne permanente en quelques semaines ou mois.

Sensation de cliquet collante ou erratique. Le mécanisme de cliquet à ressort qui clique à travers chaque position est usé, et le retour tactile ne correspond plus de manière fiable à une impulsion nette par clic.

Il s'agit d'un symptôme d'usure mécanique distinct des défaillances optiques ci-dessus, et il coexiste souvent avec elles dans une unité qui a connu une utilisation intensive.

L'un de ces symptômes est un signal pour remplacer l'encodeur avant que le volant ne tombe complètement en panne lors d'une opération critique.

Câblage du remplacement — À quoi s'attendre

Le RE45BA1R5 sort son câblage par l'arrière du corps de l'encodeur. Tosoku ne spécifie pas de connecteur standard sur le modèle de base RE45BA1R5 — le câblage se termine par des fils nus, et le fabricant de la machine spécifie le connecteur et le faisceau de câblage dans la configuration spécifique de la machine.

Lorsque vous retirez l'ancien encodeur, prenez une photo des connexions de câblage avant de débrancher quoi que ce soit.

Le codage couleur des fils suit généralement la configuration de sortie standard de Tosoku :

• Sorties de phase A et B (la paire en quadrature)
• A-commun et B-commun (retours pour les deux canaux de sortie)
• Alimentation +5V et masse 0V

Les affectations de broches ou de bornes spécifiques sur le connecteur d'interface de la machine sont définies dans les schémas électriques de la machine, et non par Tosoku — l'encodeur lui-même est un dispositif de sortie en quadrature standard, et l'interface MPG du CNC mappe les broches A, B et d'alimentation selon la norme de câblage du fabricant de la machine.

Consultez le manuel de maintenance électrique de la machine pour les affectations exactes des bornes avant de connecter l'encodeur de remplacement.

La variante à suffixe C dans la gamme MPG de Tosoku

Le suffixe C sur les numéros de pièce Tosoku RE45B indique systématiquement une révision interne mineure — il n'indique jamais un changement dans l'interface externe, la spécification de performance ou la configuration de montage.

Cette convention s'applique à toute la famille RE45B : RE45BD1R5C remplace RE45BD1R5 (sans cadran 5V 100PPR), RE45BA2R1C remplace RE45BA2R1 (cadran 80 mm 12V 25PPR), et ainsi de suite. L'achat d'une version à suffixe C de n'importe quelle variante RE45B en remplacement de la version de base d'origine est toujours correct.

Les fabricants de machines et les équipes de maintenance ne doivent pas être dissuadés par la mise à jour du suffixe lors de la comparaison de leurs numéros de pièce de nomenclature avec le stock actuel.

Spécifications clés

FAQ

Q1 : Ma machine affiche "Erreur MPG" ou l'axe du volant ne répond pas — le RE45BA1R5 est-il probablement la cause ?

Pas nécessairement. Avant de remplacer l'encodeur, vérifiez le câblage de l'encodeur à l'entrée MPG du CNC — un connecteur desserré, un fil cassé dans le câble près du panneau (où les câbles fléchissent de manière répétée) ou une broche de connecteur sale peuvent produire des symptômes identiques à ceux d'un encodeur défaillant.

Débranchez et rebranchez le connecteur MPG sur la carte d'interface CNC. Si le défaut disparaît brièvement après le rebranchement puis revient, le connecteur ou le câble est le coupable probable, pas l'encodeur lui-même.

Ce n'est que si le câble et les connecteurs sont vérifiés mécaniquement et électriquement que l'encodeur doit être remplacé.

Q2 : Le RE45BA1R5C de remplacement arrive avec des fils nus — comment savoir quel fil est lequel ?

Norme de couleur de câblage de Tosoku pour RE45B : Vcc (+5V) est généralement le fil rouge ; 0V (masse) est noir ou blanc ; la sortie de phase A est verte ; la sortie de phase B est jaune (ou schéma de couleurs appariées similaire).

Cependant, les codes couleur peuvent varier selon les lots de production et selon que le fabricant de la machine a spécifié un faisceau personnalisé.

Vérifiez toujours les fonctions des fils par rapport au schéma d'origine de la machine ou en mesurant soigneusement les relations de tension avant de connecter. Les sorties A et B présenteront des variations de logique de 5V lors d'une rotation lente de l'encodeur ; l'échange de A et B inverse la direction de l'axe mais ne cause aucun dommage.

Q3 : Le fabricant de la machine indique le numéro de pièce sur ma nomenclature comme RE45BA1R5 sans le suffixe C. Le RE45BA1R5C est-il un remplacement direct ?

Oui, complètement. Le RE45BA1R5C est la version de production actuelle du RE45BA1R5 — Tosoku a ajouté le suffixe C pour suivre une révision de fabrication qui ne modifie pas les spécifications, l'interface ou le montage du produit.

Tout fournisseur agréé Tosoku le confirmera.

Utiliser le RE45BA1R5C comme remplacement d'une installation RE45BA1R5 est la procédure correcte et attendue.

Q4 : Puis-je tester temporairement si l'encodeur est défaillant en remplaçant par un RE45BA1R5 d'une autre machine ?

Oui, l'échange d'encodeurs entre machines du même type de CNC (même tension d'alimentation et format d'entrée MPG) est une technique de diagnostic valide, à condition que les connecteurs de câblage correspondent ou que vous puissiez connecter les fils correctement.

Si l'axe qui se comportait de manière erratique fonctionne correctement avec l'encodeur emprunté, l'encodeur d'origine est défectueux.

Si le défaut suit l'encodeur vers l'autre machine, l'encodeur est le défaut confirmé.

Si le défaut reste sur l'axe d'origine avec l'encodeur emprunté, le problème se situe dans le câblage, l'interface MPG du CNC ou les paramètres du CNC — pas dans l'encodeur.

Q5 : Après avoir installé le RE45BA1R5 de remplacement, l'axe se déplace dans la mauvaise direction lors de la rotation du volant. Qu'est-ce qui ne va pas ?

Les fils de phase A et B sont inversés — soit ils ont été échangés dans le câblage d'origine, soit le remplacement a été câblé avec A et B transposés par rapport à l'orientation de l'encodeur d'origine.

L'inversion des connexions A et B inverse la relation de direction entre la rotation du volant et le mouvement de l'axe sans affecter aucune autre fonction. Identifiez les fils de sortie A et B sur l'encodeur de remplacement et échangez-les au point de connexion.

Alternativement, le CNC peut avoir un paramètre pour inverser la direction d'entrée du MPG — sur les commandes Fanuc, cela est réglable via le paramètre de direction d'axe MPG approprié (consultez le manuel des paramètres du CNC pour la série spécifique).

Une inversion matérielle ou un réglage de paramètre permet d'obtenir le résultat correct.
