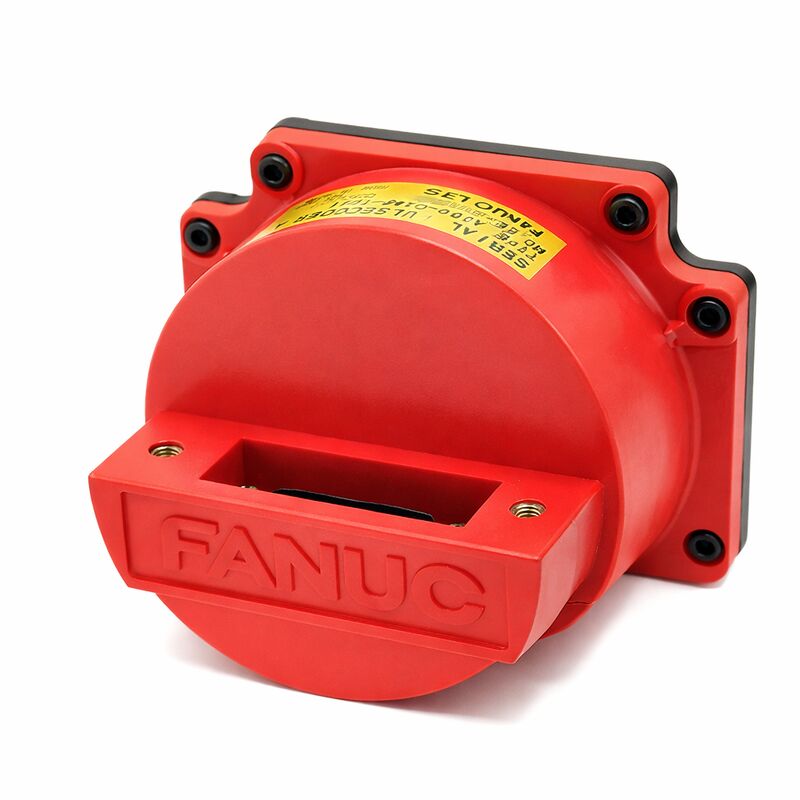

Le codeur FANUC A860 est certifié CE.

Le codeur d'impulsion Alpha αA1000000,000P, CNC AC Servo Motor Encoder, arrêté par le fabricant

Résumé

LeLe nombre d'équipements utilisés est déterminé par le système de mesure.est la variante T002 du codeur d'impulsion absolue αA1000 de Fanuc pour les servo-moteurs à courant alternatif de série alpha à grand cadre.

Comme tous les membres de la famille de codeurs A860-0370, il fournit 1,000,000 ppr de rétroaction de la position absolue en série ∙ la spécification haute résolution correspondant aux caractéristiques du couple et aux vitesses de fonctionnement des moteurs de la classe α12 à α40.

Fanuc a arrêté la production de l'A860-0370-T002, ce qui signifie qu'il n'est plus disponible via les canaux de distribution standard de Fanuc en tant que nouveau produit.

Toutes les fournitures de remplacement proviennent du marché des pièces détachées: programmes de remplacement de moteurs, excédent contrôlé du démantèlement des machines et stocks de services gérés.

Le suffixe T002 distingue la configuration des connecteurs ou l'installation mécanique de cette variante du T001 de la même famille A860-0370.

Les deux variantes desservent la même large gamme de moteurs alpha, ont la même résolution ppr αA1000 1M et sont compatibles avec les mêmes commandes et amplificateurs CNC.

The physical difference lies in how the encoder connects to the motor-side feedback cable — the specific connector type that mates with the existing cable assembly in the machine determines which T-suffix variant is the correct replacement.

Comprendre l'état d'arrêt de cette pièce a des implications pratiques au-delà de la simple source.

Lorsque la documentation d'une machine répertorie l'A860-0370-T002 et que cette variante exacte n'est pas disponible, la question de service devient:le T001 (ou une autre variante du suffixe T ayant des caractéristiques de rétroaction équivalentes) peut-il être utilisé avec une adaptation appropriée du câble?, et le calendrier de production de la machine tolère-t-il le travail supplémentaire requis par l'adaptation?

Pour de nombreuses installations, un T001 fonctionnel avec un adaptateur de câble est préférable à un arrêt prolongé de la machine en attendant le stock spécifique de T002.

Principales spécifications

Gestion d'un codeur désactivé Considérations pratiques

Lorsque l'OEM cesse de produire un numéro de pièce d'encodeur spécifique, la stratégie d'approvisionnement passe du réactif au proactif.

Pour une installation avec plusieurs machines fonctionnant avec des moteurs Fanuc alpha qui utilisent l'A860-0370-T002, l'approche la plus efficace consiste à effectuer un audit: combien de moteurs ont ce codeur,Quelle est l'âge approximatif de chaque moteur et les heures de fonctionnement, et quelle sera la conséquence si ce moteur tombe en panne demain?

Les réponses à ces questions déterminent la quantité de stock de codeurs de rechange qu'il convient de détenir.

Dans le cadre d'un programme d'échange typique, un A860-0370-T002 défectueux est expédié à un fournisseur de services spécialisé en échange d'un produit testé,unité équivalente garantie de leur inventaire géré.

This approach keeps capital tied up in spare inventory minimal while maintaining the ability to respond quickly to machine-down events — provided the exchange supplier maintains adequate stock of the variant required.

Résolution αA1000 dans le contexte du grand moteur alpha

La résolution 1M ppr de l'αA1000 mérite une perspective supplémentaire par rapport aux spécifications d'encodeur plus modestes.

À la vitesse nominale de 2000 tr/min du moteur α22/2000, l'αA1000 génère 33,3 millions de mises à jour de position absolue par seconde.

En termes pratiques de commande servo, this means the velocity estimate computed by the servo amplifier from consecutive position samples is derived from a very dense data stream — position sample intervals are so short at rated speed that the velocity estimate noise is minimal, contribuant à la régulation de la vitesse en douceur qui rend ces moteurs adaptés aux applications d'usinage de précision.

À titre de comparaison, un codeur 64K (αA64) sur le même moteur à 2000 tours par minute générerait 2,13 millions de mises à jour par seconde, toujours rapide, mais avec une estimation de vitesse proportionnellement plus grossière par cycle de commande.

The choice of 1M ppr for large alpha motors reflects Fanuc's servo engineering judgment that the αA64 resolution available for smaller motors was not sufficient for optimal velocity control of high-inertia, grands moteurs alpha à couple élevé dans leurs conditions de fonctionnement nominales.

Questions fréquentes

Q1: Étant donné que l'A860-0370-T002 est abandonné, quelles sont les options réalistes pour les opérateurs de machines?

Il existe trois options principales.

Tout d'abord, les unités T002 provenant de sources excédentaires provenant de spécialistes du marché de rechange varient en disponibilité, et les unités d'échange testées avec garantie sont préférables aux unités excédentaires non testées.

Deuxièmement, utiliser une variante T001 ou une autre variante A860-0370 avec suffixe T avec adaptation appropriée du câble à l'extrémité du moteur, si le connecteur de la variante peut être installé par l'installation du câble du moteur.

Troisièmement, contactez un représentant de service agréé par Fanuc pour déterminer si Fanuc a délivré un numéro officiel de pièce de rechange ou de référence croisée pour le T002.

L'option trois vaut toujours la peine d'être vérifiée avant de s'engager dans l'approvisionnement après-vente, car Fanuc maintient parfois des chemins de référence croisés silencieux pour les variantes d'encodeurs abandonnées.

Q2: En quoi "arrêté par le fabricant" affecte-t-il la garantie d'un T002 remis à neuf?

La garantie du fabricant ne s'applique pas aux produits en rupture de production provenant du marché des pièces détachées qui est implicite dans le statut de rupture de production.

La couverture de garantie sur un T002 réaménagé ou excédentaire provient du fournisseur de services qui fournit l'appareil, et non de Fanuc.

Les fournisseurs réputés d'encodeurs pour le marché de rechange offrent généralement une garantie de 3 à 12 mois sur les unités rénovées, soutenue par des essais sur une plate-forme d'essai en boucle fermée.

Lors de l'évaluation d'un fournisseur, renseignez-vous spécifiquement sur la procédure d'essai: l'encodeur était-il monté sur un moteur alpha compatible et conduit à vitesse nominale sur une plateforme d'essai contrôlée par Fanuc?Ce niveau de vérification fonctionnelle est nettement plus significatif que le seul test électrique sur banc..

Q3: Quelle est la différence entre le T001 et le T002 au sein de la famille A860-0370?

Les deux T001 et T002 sont des encodeurs absolus αA1000 1M ppr pour la même large gamme de moteurs alpha, compatibles avec la même génération CNC et les mêmes amplificateurs.

La différence du suffixe T indique une variation du type de connecteur, de la configuration du câble ou d'un détail d'installation mécanique mineur à l'interface encodeur-moteur.

Les performances fonctionnelles de l'encodeur ¢ résolution, protocole, capacité de position absolue ¢ sont identiques.

A service provider familiar with Fanuc alpha encoder variants can confirm which physical differences apply and advise on whether cable adaptation allows T001 stock to serve as a T002 replacement in a specific installation.

Q4: Comment vérifier la référence de position absolue après l'installation d'un T002 de remplacement?

Après avoir monté le codeur de remplacement, allumer la machine et effectuer un retour de référence sur l'axe affecté.Jog l'axe à son interrupteur de référence et exécuter la commande de retour de référence du panneau de l'opérateur CNC.

Le CNC conduit l'axe vers l'interrupteur de référence, puis rampe pour trouver la marque de référence de l'encodeur, et définit enfin la position de l'axe à la coordonnée zéro de la machine.

Vérifiez que l'affichage de la position montre la coordonnée zéro attendue avant de déplacer d'autres axes ou d'exécuter des programmes.

Vérifiez que l'axe se déplace correctement dans les deux sens sans alarmes de limite inattendues.déplacement vers un décalage connu et retour à zéro) pour confirmer la répétabilité de la position avant de remettre la machine en production.

Q5: Y a-t-il un risque de recevoir une contrefaçon A860-0370-T002 de fournisseurs à faible coût, et comment le détecter?

Il existe sur le marché des composants de codeurs Fanuc contrefaits, en particulier pour les familles de codeurs populaires.

Les indicateurs clés d'une unité authentique sont les suivants: l'étiquette du corps du codeur doit afficher clairement le numéro complet de pièce Fanuc avec une qualité de police et d'impression cohérentes;le poids et la finition du boîtier doivent correspondre aux unités Fanuc d'origine (les corps en plastique léger avec une peinture de haute qualité sont un signe d'avertissement sur ce qui devrait être un codeur à corps métallique de précision); and the serial communication output when the encoder is connected to a Fanuc amplifier should be recognised as a valid αA1000 encoder — counterfeit units often fail to generate a valid serial handshake, produisant des alarmes de communication immédiate du codeur.

L'approvisionnement auprès de spécialistes reconnus de l'automatisation industrielle ayant des antécédents vérifiables dans la fourniture de pièces Fanuc constitue la meilleure protection contre le risque de contrefaçon.
