Cable de programmation MR-JHSCBL5M-L pour le serveur de puissance de Mitsubishi

MR-JHSCBL5M-L | Câble de retour d'encodeur Mitsubishi MELSERVO J2S — 5 m / 10 cœurs / HC-SFS / HC-LFS / HC-UFS / HC-RFS

Câble d'encodeur MELSERVO J2S pour la série de moteurs HC

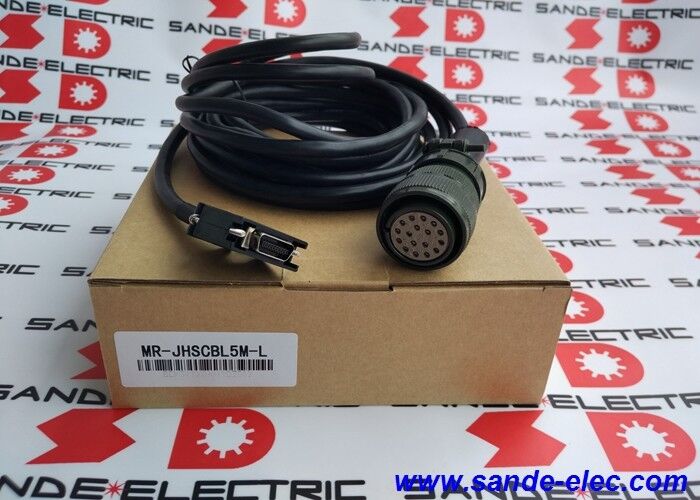

Le MR-JHSCBL5M-L est le câble de retour d'encodeur de 5 mètres de Mitsubishi Electric pour la série d'amplificateurs de servo MELSERVO MR-J2S — le câble reliant l'interface d'encodeur de l'amplificateur MR-J2S aux familles de servomoteurs HC-SFS, HC-LFS, HC-UFS et HC-RFS. Ce câble est un composant défini de la chaîne de signaux du système d'asservissement J2S — le chemin de retour du codeur qui permet le contrôle de position et de vitesse en boucle fermée.

La série de câbles MR-JHS est spécifique au système d'asservissement J2S et à ses familles de moteurs HC compatibles. La désignation « JHS » identifie le câble pour l'interface du codeur haute vitesse J2S, distinct des câbles de codeur utilisés avec d'autres générations de servos Mitsubishi (MR-J3, MR-J4) ou d'autres familles de moteurs.

Spécifications clés

Séries de moteurs compatibles — Familles HC pour MR-J2S

Série HC-SFS :Moteurs couple standard à haute inertie — pour les applications de servopositionnement à usage général nécessitant un couple modéré à élevé à des vitesses moyennes. Utilisé dans les entraînements de convoyeurs, les équipements de production et les axes d'automatisation industrielle générale.

Série HC-LFS :Servomoteurs à faible inertie — pour les applications hautement dynamiques nécessitant une réponse rapide en accélération et en décélération. Associé aux amplificateurs MR-J2S dans les axes de machines à cycle élevé et les équipements d'emballage.

Série HC-UFS :Servomoteurs à très faible inertie — pour les applications à réponse dynamique la plus élevée où la minimisation de l'inertie du rotor est essentielle. Utilisé dans les lecteurs de prélèvement et de placement à grande vitesse, d'application d'étiquettes et de traitement Web.

Série HC-RFS :Servomoteurs à très faible inertie et petit châssis — pour des entraînements d'axes compacts et à réponse rapide dans les équipements d'assemblage et le positionnement de précision.

Les quatre familles de moteurs utilisent la même interface de câble d'encodeur JHS : le MR-JHSCBL5M-L sert de câble de connexion universel pour cette gamme de moteurs HC au sein du système J2S.

Applications

Axes de machine-outil CNC MELSERVO J2S :Centres d'usinage CNC, centres de tournage et rectifieuses utilisant des servoamplificateurs MR-J2S avec moteurs HC-SFS ou HC-LFS — un MR-JHSCBL5M-L par axe.

Positionnement des servos d'automatisation industrielle :Indexation des convoyeurs, axes des machines de transfert et servomoteurs des machines d'assemblage utilisant des amplificateurs MR-J2S et des moteurs de la série HC.

Machines d'emballage et d'étiquetage :Moteurs HC-LFS et HC-UFS sur axes de packaging à grande vitesse contrôlés par des amplificateurs MR-J2S.

Maintenance du système existant :Machine-outil MR-J2S installée et systèmes d'automatisation nécessitant le remplacement du câble de l'encodeur après un échange de moteur ou un dommage au câble pendant les travaux de maintenance.

FAQ

Q1 : Le MR-JHSCBL5M-L peut-il être utilisé avec les amplificateurs MR-J3 ou MR-J4 ?

Non : la série de câbles MR-JHSCBL est spécifique à l'interface du codeur MR-J2S. Les amplificateurs MR-J3 utilisent un connecteur d'encodeur différent (la famille de câbles MR-J3ENCBL, format de connecteur A2). Les amplificateurs MR-J4 utilisent encore une autre interface (DRIVE-CLiQ pour les servomoteurs linéaires ou des connecteurs d'encodeur spécifiques au MR-J4 pour les moteurs rotatifs). Le format du connecteur et l'affectation des broches sont incompatibles entre les générations de servos — faites toujours correspondre le câble à la série d'amplificateurs spécifique dans l'installation.

Q2 : Quelle est la différence entre MR-JHSCBL5M-L (5 m) et MR-JHSCBL2M-L (2 m) ?

Les deux sont identiques dans toutes les spécifications : même compatibilité de moteur (HC-SFS/LFS/UFS/RFS), même amplificateur (MR-J2S), même type flexible standard, même format de connecteur. La longueur est la seule différence : 5 m contre 2 m. Sélectionnez en fonction de la distance de routage réelle plus la limite de boucle de service.

Q3 : Le MR-JHSCBL5M-L de type L nécessite-t-il des précautions spéciales d'installation du chemin de câbles ?

Le type L est conçu pour une installation statique ou à mouvement lent, et non pour un service continu de chemins de câbles. Si l'installation du câble nécessite un cheminement dans un chemin de câble soumis à des cycles d'ouverture/fermeture continus avec le mouvement de l'axe, la variante correspondante de type H doit être utilisée. Pour un routage entièrement statique dans des chemins de câbles, des conduits ou des clips fixes, le type L offre la spécification correcte et adaptée au coût.

Q4 : Quels types de moteurs HC nécessitent spécifiquement le MR-JHSCBL5M-L et lesquels utilisent des câbles différents ?

MR-JHSCBL5M-L convient aux moteurs HC-SFS, HC-LFS, HC-UFS et HC-RFS. D'autres familles de moteurs HC peuvent utiliser différents types de câbles d'encodeur au sein de la gamme de câbles MR-J2S — par exemple, les moteurs de la série HC-KFS ou les moteurs HC avec différents formats de connecteur d'encodeur. Confirmez dans la liste des câbles du manuel d'instructions du servoamplificateur MELSERVO MR-J2S que MR-JHSCBL5M-L est spécifié pour le modèle exact de moteur HC dans l'installation.
