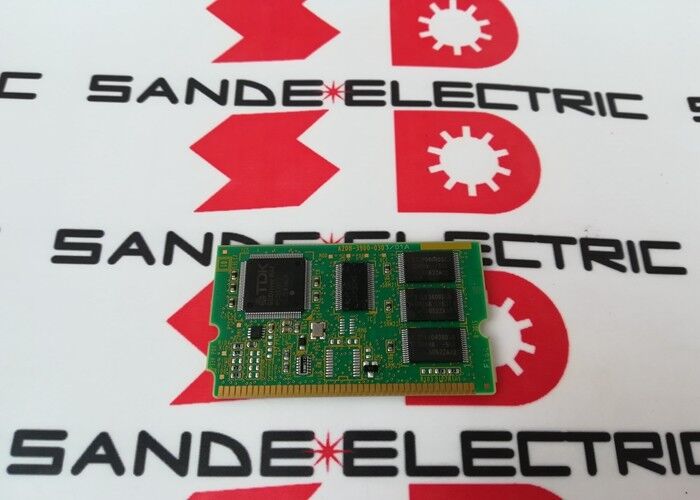

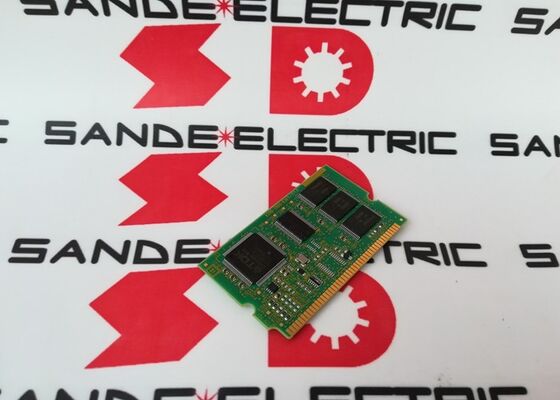

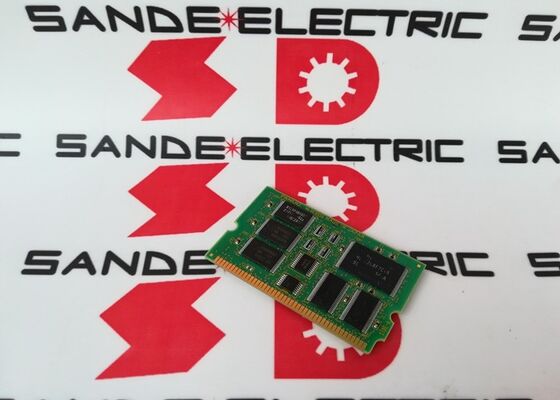

Nouveau Carte PCB Fanuc A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303 | Module de mémoire FANUC FROM/SRAM — ROM Flash et SRAM combinées/carte mémoire CNC/série A20B-3900

FROM + SRAM — Deux technologies de mémoire, un module

L'A20B-3900-0303 combine deux types de mémoire fondamentalement différents dans un seul module enfichable :

DE (Mémoire Flash en Lecture Seule) :Mémoire non volatile qui conserve son contenu en permanence sans alimentation ni batterie de secours. FROM stocke le logiciel de base de la CNC : le noyau du système d'exploitation, le micrologiciel de contrôle de mouvement, le programme à contacts PMC, le logiciel en option et les programmes macro. Ce contenu survit aux cycles d’alimentation et aux pannes de batterie sans perte. La mise à jour de FROM nécessite une opération d'écriture délibérée à l'aide du chargeur de logiciel en mode démarrage de FANUC.

SRAM (mémoire statique à accès aléatoire) :Mémoire volatile à grande vitesse utilisée pour les données opérationnelles pendant l'exécution de la CNC : tables de correction d'outils, systèmes de coordonnées de travail, variables macro et autres données fréquemment consultées. Contrairement aux modules RAM CMOS utilisés dans les anciennes générations de CNC, la SRAM des modules A20B-3900 ne nécessite pas de batterie de secours, puisque le FROM de la CNC stocke déjà les données de configuration principales.

Informations clés sur le produit

Ce qui est stocké dans FROM

La section FROM de A20B-3900-0303 stocke :

Logiciel système CNC :Le noyau d'exploitation CNC FANUC — le logiciel en temps réel qui gère l'interpolation des axes, l'exécution du PMC, l'affichage de l'opérateur et toutes les fonctions CNC. Ce logiciel est fourni par FANUC et ne peut pas être modifié par l'utilisateur final.

Logiciel en option :Fonctions d'option CNC sous licence (par exemple, contrôle de contour avancé, contrôle AI, taraudage rigide, programmation conversationnelle) — stockées dans FROM en tant que modules logiciels distincts qui sont actifs lorsque la licence d'option correspondante est enregistrée.

Programme échelle PMC :Logique de séquence PLC de la machine-outil : gestion des changements d'outils, du liquide de refroidissement, des verrouillages de porte et de toute l'automatisation de la machine. Stocké dans FROM pour une conservation non volatile.

Programmes de macros (O9000–O9999) :Programmes de macros personnalisés et définitions de cycles prédéfinies installés au niveau de la machine — conservés dans FROM pour une persistance fiable.

Scénarios d'application

Défaut du module FROM :Une CNC FANUC développe des échecs de démarrage du système, des erreurs de somme de contrôle FROM aléatoires ou des symptômes de corruption de logiciel. Après avoir éliminé les défauts d'alimentation, le module A20B-3900-0303 FROM/SRAM est identifié. Le remplacement nécessite un rechargement complet FROM suivi d'une restauration des paramètres et du programme à partir d'une sauvegarde.

Reconstruction du système CNC :Une unité de contrôle CNC FANUC est reconstruite avec un nouveau matériel de mémoire. L'A20B-3900-0303 est installé vierge : tous les fichiers logiciels, paramètres et programmes FROM sont chargés à partir du jeu de sauvegarde complet de la machine.

FAQ

Q1 : Pourquoi tous les fichiers, paramètres et programmes FROM doivent-ils être rechargés après le remplacement de A20B-3900-0303 ?

La section FROM du module stocke le logiciel système de la CNC et le schéma à contacts PMC — ceux-ci ne sont stockés à aucun autre emplacement de l'unité de commande CNC. La section SRAM contient des données opérationnelles. Un A20B-3900-0303 nouveau ou de remplacement commence en blanc : FROM et SRAM sont vides. Sans charger les fichiers FROM, la CNC ne peut pas démarrer. Sans restaurer les paramètres et les programmes, la CNC ne peut pas fonctionner correctement même après le chargement FROM. Une sauvegarde complète et vérifiée de tous ces ensembles de données est essentielle avant tout remplacement de module FROM.

Q2 : Quels outils de sauvegarde sont nécessaires pour sauvegarder et restaurer les données A20B-3900-0303 ?

Les fichiers FROM sont sauvegardés à l'aide de l'écran BOOT de FANUC ou du chargeur de logiciel CNC, généralement sur un PC via Ethernet ou une carte CF. Les paramètres et les programmes sont sauvegardés via l'écran de paramètres SYSTÈME de la CNC à l'aide d'interfaces série RS-232, Ethernet ou de carte mémoire. Pour les systèmes des séries 30i/31i/32i (les plates-formes cibles des modules A20B-3900-030x), la communication FANUC FOCAS2 basée sur Ethernet fournit la méthode de sauvegarde de données volumineuses la plus fiable.

Q3 : A20B-3900-0303 est-il interchangeable avec A20B-3900-0298 (32 Mo DE / 2 Mo de SRAM) ?

Pas nécessairement. Différentes variantes de la famille A20B-3900-030x ont différentes capacités SRAM et peuvent servir différentes configurations d'options CNC. Les spécifications matérielles de la CNC définissent quelle variante de module FROM/SRAM est correcte : l'installation d'un module avec une capacité SRAM incorrecte entraîne des erreurs de configuration de la mémoire CNC. Confirmez le numéro de pièce requis sur l'étiquette du module installé et dans la documentation matérielle FANUC applicable.

Q4 : Que signifie « Échange de base requis » pour A20B-3900-0303 ?

L'échange de base signifie que la politique de remplacement du fournisseur exige le retour de l'ancien module lors de l'achat d'un module de remplacement : le module (de base) retourné est remis à neuf et remis en stock. Cette politique est courante pour les modules de mémoire FANUC. L'exigence technique du côté de l'utilisateur est de garantir que l'ancien module est disponible pour un échange de retour comme condition de la transaction.

Q5 : Si la CNC démarre correctement mais donne des erreurs de paramètres, l'A20B-3900-0303 a-t-il échoué ?

Pas nécessairement. Un démarrage réussi avec des erreurs de paramètres indique que la section FROM (contenant le logiciel système) est fonctionnelle, mais que la section paramètres/données a été corrompue ou effacée. Cela peut se produire après : un remplacement de module FROM (paramètres pas encore rechargés), un événement de perte de mémoire lié à la batterie (le cas échéant au type de module spécifique) ou un effacement manuel de la mémoire. Chargez les paramètres corrects à partir de la sauvegarde avant de conclure que le module est en panne.
